Problème Dot inconnu (image brouillée)

[pailpoe]

Bonjour à tous,

J'ai récupéré un dot en défaut donc j'essaye de le réparer. L'écran affiche une image brouillée avec rien de reconnaissable.
C'est un dot cherry, je l'ai donc branché sur un flip qui marche (pas de soucis de tensions et la carte driver est OK).

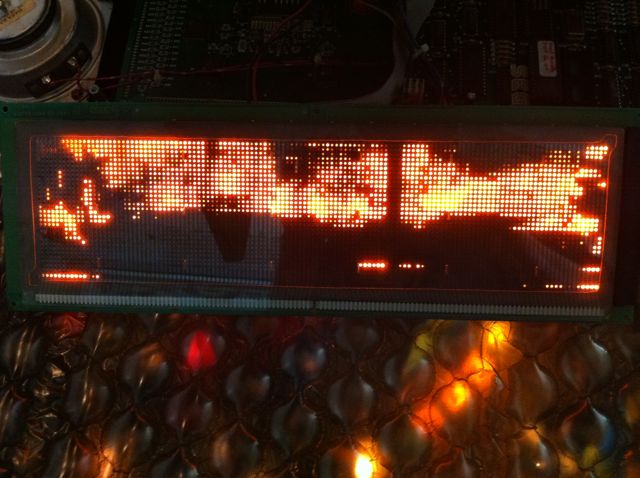

L'image affiché est et change au rythme des animations du dot :

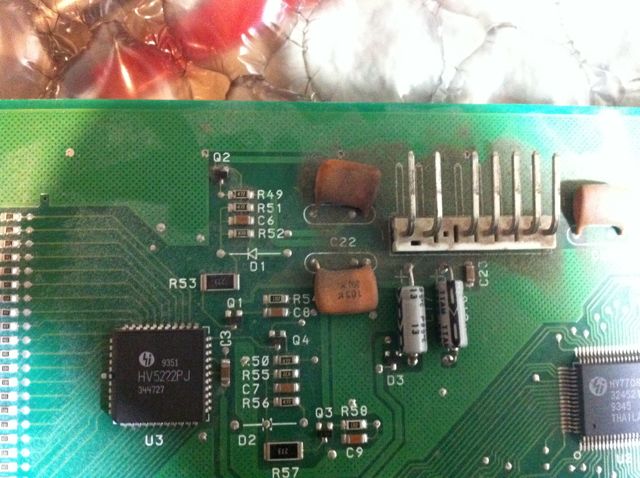

En regardant de plus près cette écran, j'ai remarqué que Q2 était abimé, je l'ai donc changé mais pas plus de changement.

Quelqu'un à t'il une piste ? J'ai l'impression que c'est la puce qui fait le multiplexage horizontal qui à un soucis .
J'ai pas envie de la jeter cet écran...

[rossz]

pas de problème avec la nappe ou le connecteur de la nappe ?

[pailpoe]

Non , pas de soucis, la carte qui contrôle est OK avec 2 autres écrans.
J'ai bien bougé la nappe sur le dot pour éliminer l'oxydation éventuelle mais rien de nouveau.
Je vais essayer de suivre le cheminement des infos ce soir avec un oscilloscope du boulot.

[kosbor]

regardes si le condo de decouplage du démultiplexeur est pas pompé (c15)
Vu que des lignes s'allument, je pense qu'il fonctionne mais pas à 100% (démultiplexeur)
Sinon si tu peux trouver une autre carte sans gaz, peut-être voir pour debraser et rebraser mais là il faut une station à air chaud, enfin tout ou dépend du pas entre pins, peut-être faisable au fer...
Panne intéressante donnes des nouvelles
@+

[zebassprophet]

j'ai le même souci mais pas à tout les coups

Papillou 38 m'a dit qu'il avait incriminé Q1
d'apres ce que j'ai lu ici dans les tuto, ce serait un probleme de ram defectueux

je pense que c'est reparable

bonne chance

[pailpoe]

Je regarde cela ce soir avec un oscillo. Je pense que le problème est entre le connecteur data et la puce U3 qui fait le demultiplexage horizontal.
Je vous tiens au courant.

[pailpoe]

Pas bon.
Après analyse à l'oscillo, U3 semble HS .
La clock à l'entrée de U3 n'est pas bonne malgré un signal sur la base de Q2 OK et le transistor Bon. Les datas sont bonnes par contre
Je mesure une résistance de 220 Ohms sur la PullUp R164 de 4K7, après coupure de la piste menant à U3, la résistance passe bien à 4K7 et le signal
revient.

[FLOP2M]

La question peut paraitre idiote mais as tu vérifié tous tes fusibles ?

Sur mon WW, mon DOT a "coulé" tous les dots sont litéralement tombés vers le bas et il ne restait que quelque uns d'alumés. et c'était un fusible de grillé

http://www.flipjuke.fr/wpc-whitewater-panne-t62189.html

[pailpoe]

Salut,

Tous les fusibles sont OK, le dot fait la même chose sur une autre machine OK.
Je vais essayer de changer la puce U3 pour essayer de la faire revivre .

[pailpoe]

Pour en finir, j'ai pas laché l'affaire...

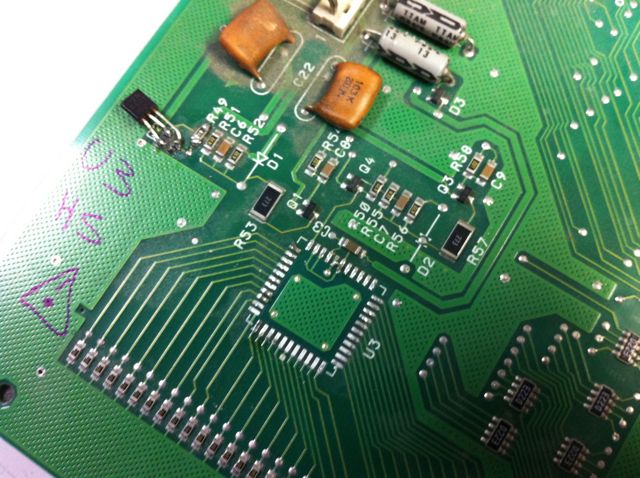

Dessoudage d'U3 de la carte avec un décapeur thermique :

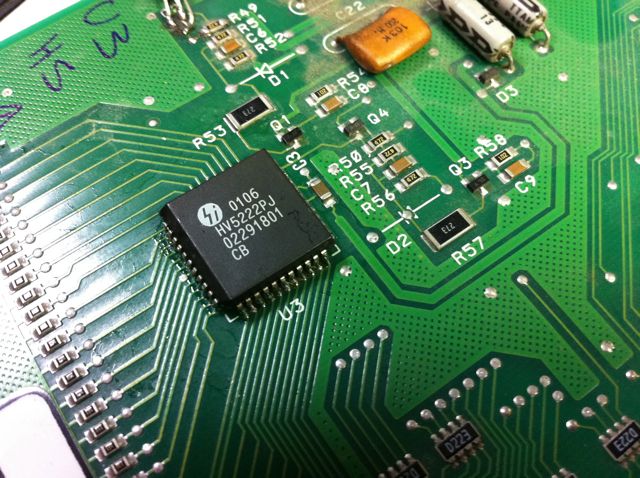

Puis un coup de tresse pour enlever le restant de soudure et récupération d'une puce d'un dot HS (HN5222PJ-G) :

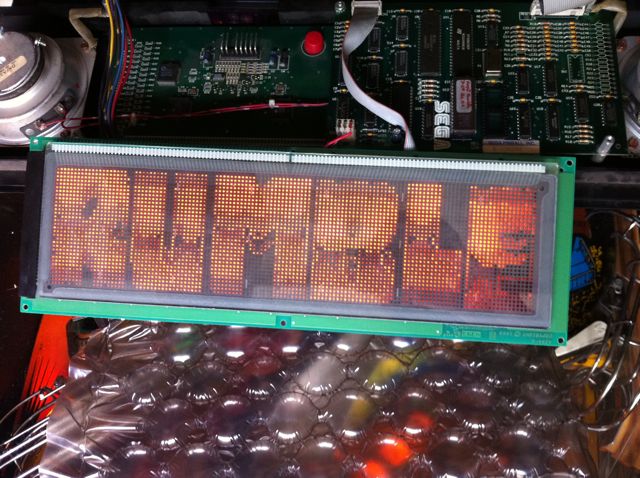

On croise les doigts avant de rebrancher et la...


Ce dot est donc reparti pour un tour.
