Content d’avoir fini le remontage de tous les éléments dans la caisse de mon wurlitzer 2300S, Et un manque d’attention et la boulette est arrivé.
En fermant le capot du boitier Credit Unit,

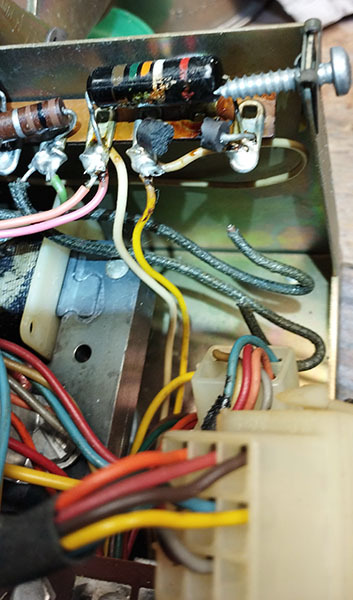

je n’ai pas fait gaffe une vis trop longue. Quand j’ai mis sous tension, la fumée et l’odeur sont apparue !
La pointe de la vis a touché la résistance de 12 Ohms, et la fait fondre ! Le condensateur « bumblebee » de 15Nf, en as aussi pris un coup, je l’ai donc changé. Pour résumer un beau court-circuit avec la masse.

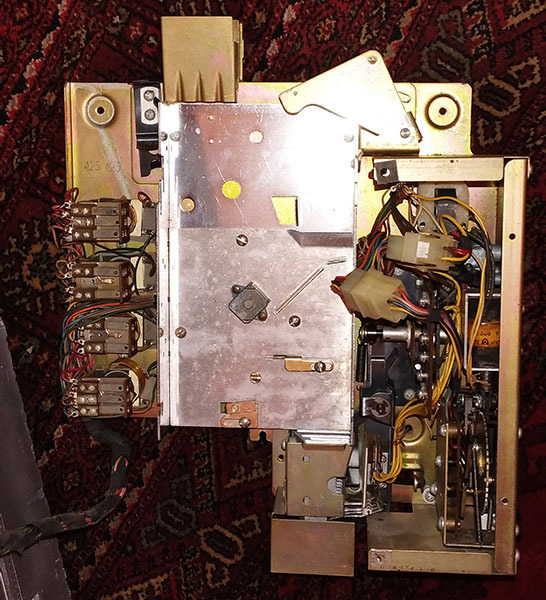

J’ai remonté ce foutu Credit Unit, (dont je ne comprends pas le fonctionnement) mais bloqué en Free Play.
Mise sous tension du Juke : Le solenoid dans le bandeau clavier s’enclenche, le voyant sélection est allumé rouge, Je fais une sélection lettre et chiffre, la bobine correspondant aux chiffres taper s'enclenche bien sur le carrousel. Dans la connexion box je vois les 2 lampes allumées, mais rien ne passe ensuite. Les bobines des lettres ne s’enclenchent pas. Les touches clavier chiffre et lettre saisie reste enfoncées, pas d’effacement.
Je crois me rappelez quand j’ai fait mes essais, hors de la caisse, des lors que j’avais fait une sélection le petit moteur avec un engrenage plastique (Moteur de sélection) allait faire tourner la roue crantée en aluminium. Effaçais ensuite la sélection et faisait ensuite tourner le carrousel
Pouvez-vous me confirmer ?
Merci d’avance pour votre aide.
