Aide pour réparation batteur TZ

[groswilly]

Bonjour

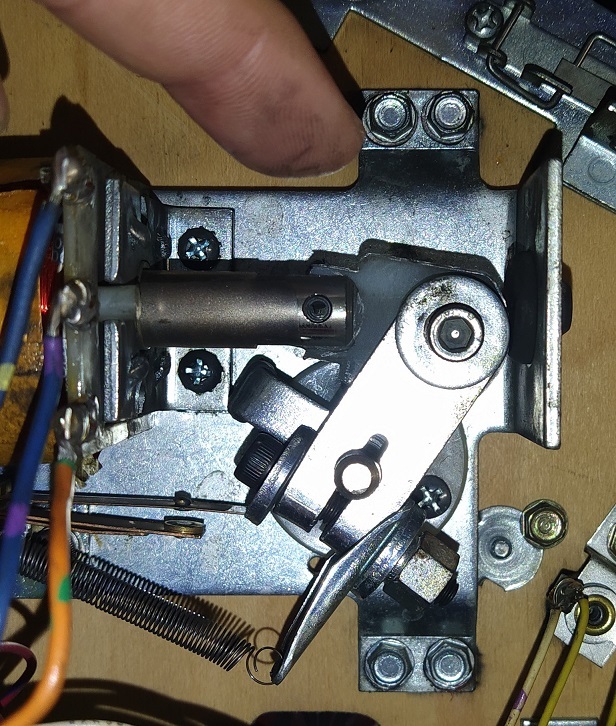

le flip gauche de mon TZ ne marche plus : la petite pièce en plastique s'est cassé (biellette il me semble).

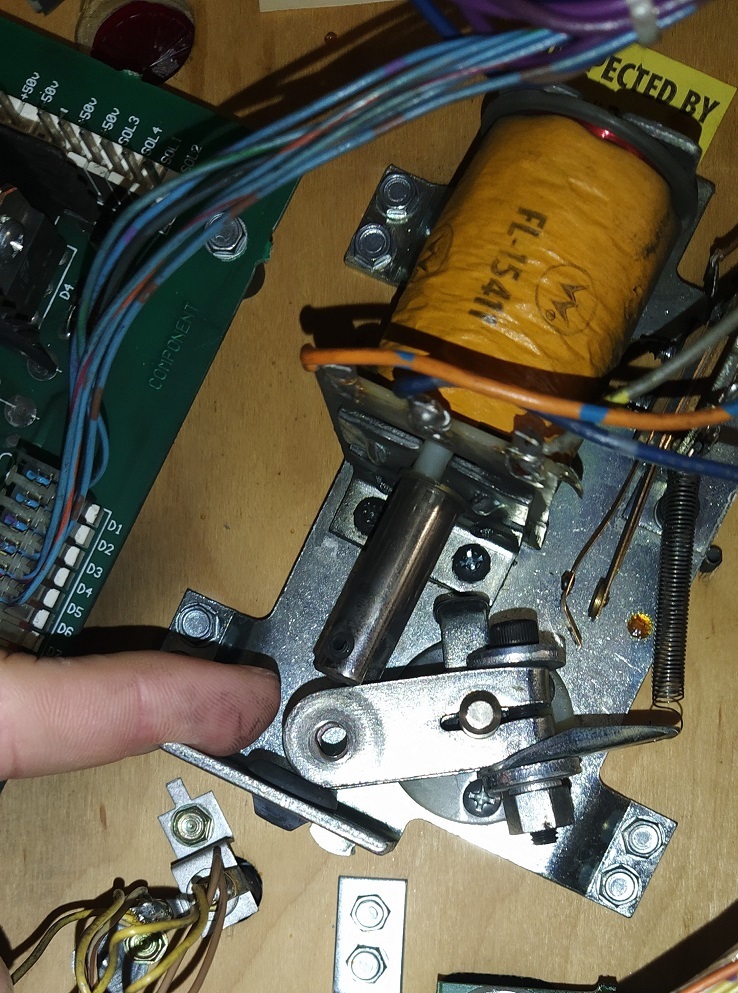

On voit la pièce sur le flip droit mais pas sur le gauche





Sur la notice du TZ, le flip inférieur gauche est référencé A-15205 L4 mais la pièce en plastique n'a pas de référence.

Est ce que la pièce que je cherche est celle là ? Il n'y a pas de photo...
https://www.ecflipp.fr/fr/biellettes/64 ... 711-4.html

Quelqu'un du forum a eu un soucis semblable (viewtopic.php?t=41886) mais les photos ne sont plus accessibles. On lui conseille de changer l'ensemble plongeur fourreau....
J'ai bien repéré ce kit (https://www.ecflipp.fr/fr/kits-refectio ... -1999.html) mais le TZ n'est pas mentionné (mais ça ressemble quand même beaucoup). Est ce la bonne référence ?

J'en profite pour poser une question : j'ai changé mes fourreaux métalliques par des fourreaux en plastique. En le mettant dans la bobine, j'avais dû forcer et j'avais tordu un des nouveaux --> poubelle. Comment faire pour mettre le fourreau dans la bobine si ça force ? WD40 ?

Merci pour vos conseils.
Wil

[emmettgti]

Salut alors moi perso je changerai l'ensemble biellette et butée tant qu'à faire. Pour les fourreaux laiton c'est que sur les vieux flips mécas, les récents comme toi c'est fourreau nylon. Donc surtout pas de WD 40 pour que ça rentre ou autre lubrifiant., si ça force la cause la plus probable c'est que la bobine est chauffé par le passé et elle s'est déformé. Dans ces cas là change ta bobine par une neuve.

[Slingshot]

Ça a l'air pas trop mal par la dessous, a regarder l'état des butées, si ils ne sont pas trop usées un p'tit coup de lime peut suffire, perso je commanderai deux fourreaux, un contacteur eso et deux plongeurs . https://www.ecflipp.fr/fr/plongeurs-et- ... 5847-.html
Un fois chaque deux ans les doigts des batteurs a changer tous comme les billes.
Pour les bobines si t'as un doute avant de les changer, ça se test,si t'as les bonnes valeurs (résistance Ohm) nulle besoin de les remplacer !
Sur le doc t'as toutes les références pour les pièces.
Bonne reparations

[groswilly]

Merci pour le lien.

[groswilly]

Pièces reçues et flipper opérationnel !
Merci pour votre aide.

[groswilly]

Bonsoir
Petit soucis sur le batteur que j'ai réparé.
Il a tendance a resté bloqué en position haute pendant une fraction de seconde ou plusieurs secondes.
Par rapport à ma photo précédente, j'ai redressé le contacteur qui était tordu : celui ci vient en contact avec l'autre contacteur en position haute.

D'où peut venir ce soucis ?
Merci

[litchie85]

Possible magnétisme rémanent entre butée et plongeur, et/ou butée/plongeur au bord 'écrasé'. Pour ma part, je commence par limer légèrement ses bords.

[litchie85]

Sans la vitre, vérifier si le problème est mécanique ou magnétique (le batteur est remis à sa place lorsqu'il est aidé) ou électrique (même en appuyant dessus, le batteur ne revient pas en place, et alors gaffe à la bobine !)

[groswilly]

Ca ressemble à mécanique car dès que j'appuie dessus ça redescend.
Mais il faut forcer un tout petit peu comme si il avait une petite résistance dûe à une force magnétique.
Je vais essayer de sortir le plongeur de la bobine pour voir si il y a une accroche quelque part.
