Ondulation des bords de l'ecran MTC 9110
Bonjour a tous

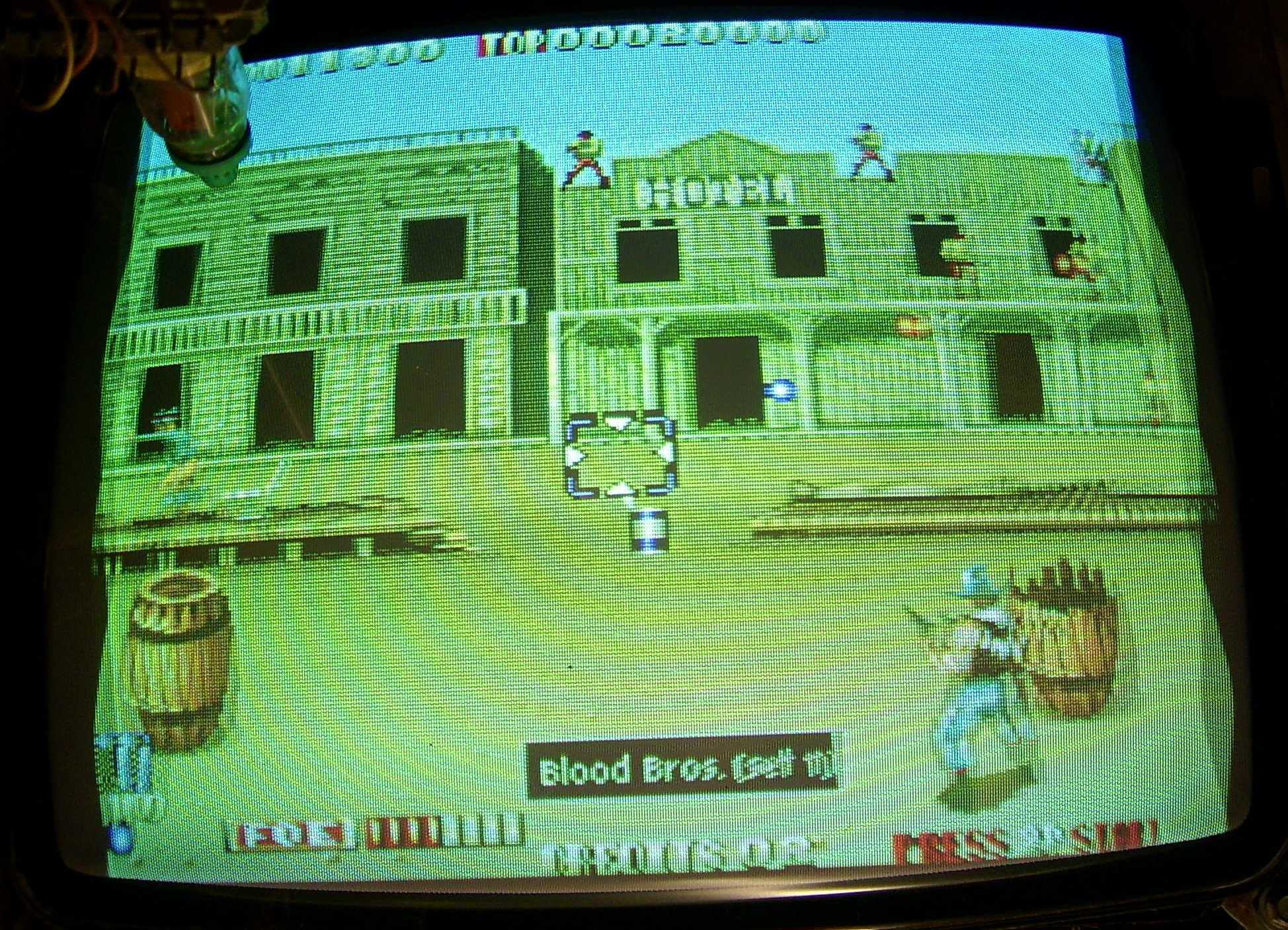

Depuis hier mon écran fais ça
il a très bien marché depuis pas mal de temps
j'avais changé il y a un petit moment deja
Les condensateurs
BU508
THT
Est ce que je peux remplacer le TIPL762 par un BU508 ?
pour lever le doute....
MERCI
Depuis hier mon écran fais ça
il a très bien marché depuis pas mal de temps
j'avais changé il y a un petit moment deja
Les condensateurs
BU508
THT
Est ce que je peux remplacer le TIPL762 par un BU508 ?
pour lever le doute....MERCI
-
thierry04
- Modérateur
- Dept: 04
- Rech/Achete: 0 flip
- Messages : 18469
- Inscription : mar. 01 10, 2002 17:59
- Niveau : Expert
- Pro / revendeur : oui
- Localisation : Digne les bains - Alpes de Haute Provence
- Contact :
Re: Ondulation des bords de l'ecran MTC 9110
Bonjour
Ce n'est pas obligatoirement un problème de moniteur !
Ça peut être l'alimentation des cartes de jeux qui fonctionne mal (condensateur)
Mesures tes tensions, sur le moniteur (130V) et sur la carte jeu (5V).
Tu as fais des modifs de câblage ?
Ce n'est pas obligatoirement un problème de moniteur !
Ça peut être l'alimentation des cartes de jeux qui fonctionne mal (condensateur)
Mesures tes tensions, sur le moniteur (130V) et sur la carte jeu (5V).
Tu as fais des modifs de câblage ?
Bon courage
Thierry
Thierry
-
titi17
- Dept: 17
- Rech/Achete: 0 flip
- Messages : 1044
- Inscription : jeu. 13 10, 2011 22:34
- Niveau : Initié
- Pro / revendeur : non
- Localisation : La rochelle
Re: Ondulation des bords de l'ecran MTC 9110
Bonjour,
j'ai 138 V sur le strap du millieu
le 5 v est ok
j'ai essayé avec un PC video 15khz c'est pareil
j'ai essayé sur un autre tube pareil
Pas de modification de câblage
Autres question qui n'a rien a voir mais bon

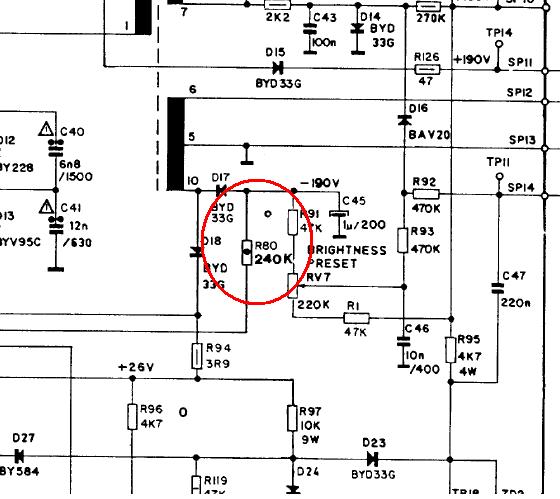

pourquoi sur ma platine 9110 la résistance R80 est remplacé par une ajustable de 100 K !!!!!!!!!!!!!!
+++
j'ai 138 V sur le strap du millieu
le 5 v est ok
j'ai essayé avec un PC video 15khz c'est pareil
j'ai essayé sur un autre tube pareil
Pas de modification de câblage
Autres question qui n'a rien a voir mais bon
pourquoi sur ma platine 9110 la résistance R80 est remplacé par une ajustable de 100 K !!!!!!!!!!!!!!
+++
-
thierry04
- Modérateur
- Dept: 04
- Rech/Achete: 0 flip
- Messages : 18469
- Inscription : mar. 01 10, 2002 17:59
- Niveau : Expert
- Pro / revendeur : oui
- Localisation : Digne les bains - Alpes de Haute Provence
- Contact :
Re: Ondulation des bords de l'ecran MTC 9110
Bonjour
La resistance ajustable, c'est une modification sur le passage en sécurité contre les rayons X, certains moniteurs ont cette modification, il n'y a aucun commentaires de la part du fabricant sur cette modification.
Il faut que tu mesures la tension aux bornes de C53 (tu l'as remplacé ? Par quoi ?)
Est-ce que ton châssis est alimenté par une alimentation Hantarex U250 ou U300 ?
N'utilises pas le schéma du MTC9000, télécharges celui du MTC9110 sur mon site, il y a quelques différences entre les deux modèles.
La resistance ajustable, c'est une modification sur le passage en sécurité contre les rayons X, certains moniteurs ont cette modification, il n'y a aucun commentaires de la part du fabricant sur cette modification.
Il faut que tu mesures la tension aux bornes de C53 (tu l'as remplacé ? Par quoi ?)
Est-ce que ton châssis est alimenté par une alimentation Hantarex U250 ou U300 ?
N'utilises pas le schéma du MTC9000, télécharges celui du MTC9110 sur mon site, il y a quelques différences entre les deux modèles.
Bon courage
Thierry
Thierry
-
titi17
- Dept: 17
- Rech/Achete: 0 flip
- Messages : 1044
- Inscription : jeu. 13 10, 2011 22:34
- Niveau : Initié
- Pro / revendeur : non
- Localisation : La rochelle
Re: Ondulation des bords de l'ecran MTC 9110
Bonjour,
144 V aux bornes de C53 qui est un 470 µF/250 V
Alimentation par un transformateur pas par une alimentation U250/300
...
144 V aux bornes de C53 qui est un 470 µF/250 V
Alimentation par un transformateur pas par une alimentation U250/300
...
-
thierry04
- Modérateur
- Dept: 04
- Rech/Achete: 0 flip
- Messages : 18469
- Inscription : mar. 01 10, 2002 17:59
- Niveau : Expert
- Pro / revendeur : oui
- Localisation : Digne les bains - Alpes de Haute Provence
- Contact :
Re: Ondulation des bords de l'ecran MTC 9110
Bonjour
La tension aux bornes de C53 me smeble faible, tu as vérifié les 4 diodes D19 à D22 ainsi que R99 ?
La tension aux bornes de C53 me smeble faible, tu as vérifié les 4 diodes D19 à D22 ainsi que R99 ?
Bon courage
Thierry
Thierry
-
titi17
- Dept: 17
- Rech/Achete: 0 flip
- Messages : 1044
- Inscription : jeu. 13 10, 2011 22:34
- Niveau : Initié
- Pro / revendeur : non
- Localisation : La rochelle
Re: Ondulation des bords de l'ecran MTC 9110
Bon
DIODE démonté et vérifier OK
Résistance 2.2 Homs Ok
dans le cas ou, je peux remplacer les diodes de redressement par des 1N4007 ou pas ?
merci
DIODE démonté et vérifier OK
Résistance 2.2 Homs Ok
dans le cas ou, je peux remplacer les diodes de redressement par des 1N4007 ou pas ?
merci
-
thierry04
- Modérateur
- Dept: 04
- Rech/Achete: 0 flip
- Messages : 18469
- Inscription : mar. 01 10, 2002 17:59
- Niveau : Expert
- Pro / revendeur : oui
- Localisation : Digne les bains - Alpes de Haute Provence
- Contact :
Re: Ondulation des bords de l'ecran MTC 9110
Bonjour
Les diodes d'origine sont des 400V 1,5A (GP15G), les 1N4007 sont des 1000V 1A, c'est un peu en dessous en intensité...
Des 1N5399 (1000v 1,5A) seraient plus adaptées
Les diodes d'origine sont des 400V 1,5A (GP15G), les 1N4007 sont des 1000V 1A, c'est un peu en dessous en intensité...
Des 1N5399 (1000v 1,5A) seraient plus adaptées
Bon courage
Thierry
Thierry
