Bally 742 Tic Tac Toe

[AL 44]

Salut Nurbo,
Enfin des news, feignasse
Bon, un peu d'huile de coude est ça devrait le faire
Bon courage, suis sûr qu'elle va être toute belle au final...
Al

[Nurbo]

Salut,


LOL oui je me suis dispersé !!!

Aller, on continue !

Afin de travailler plus tranquillement, il faut démonter la porte de la machine et avoir un peu de place sur un établi.

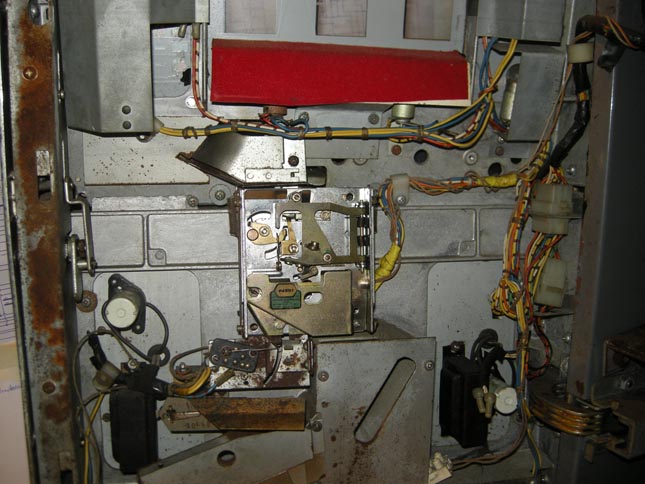

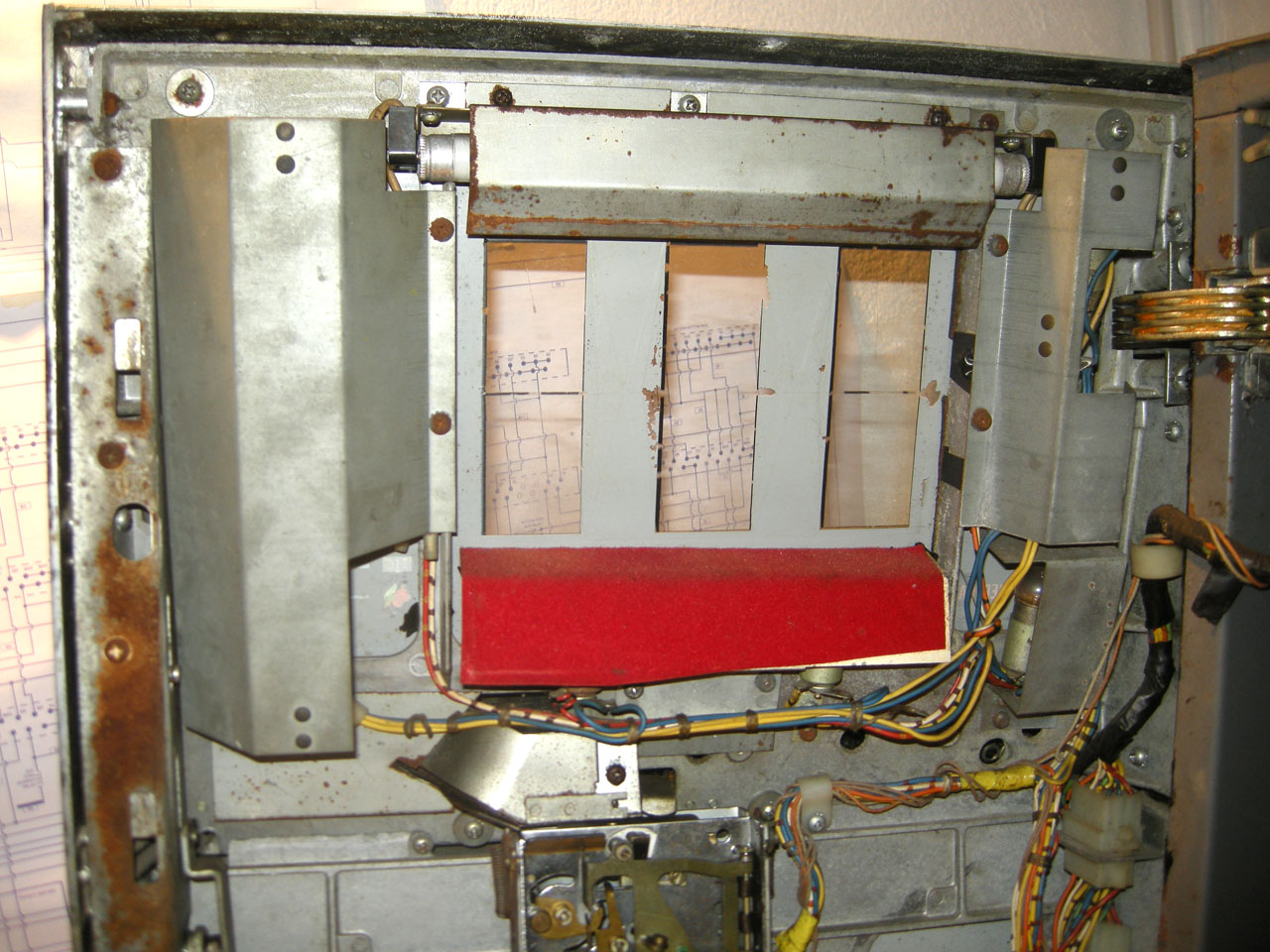

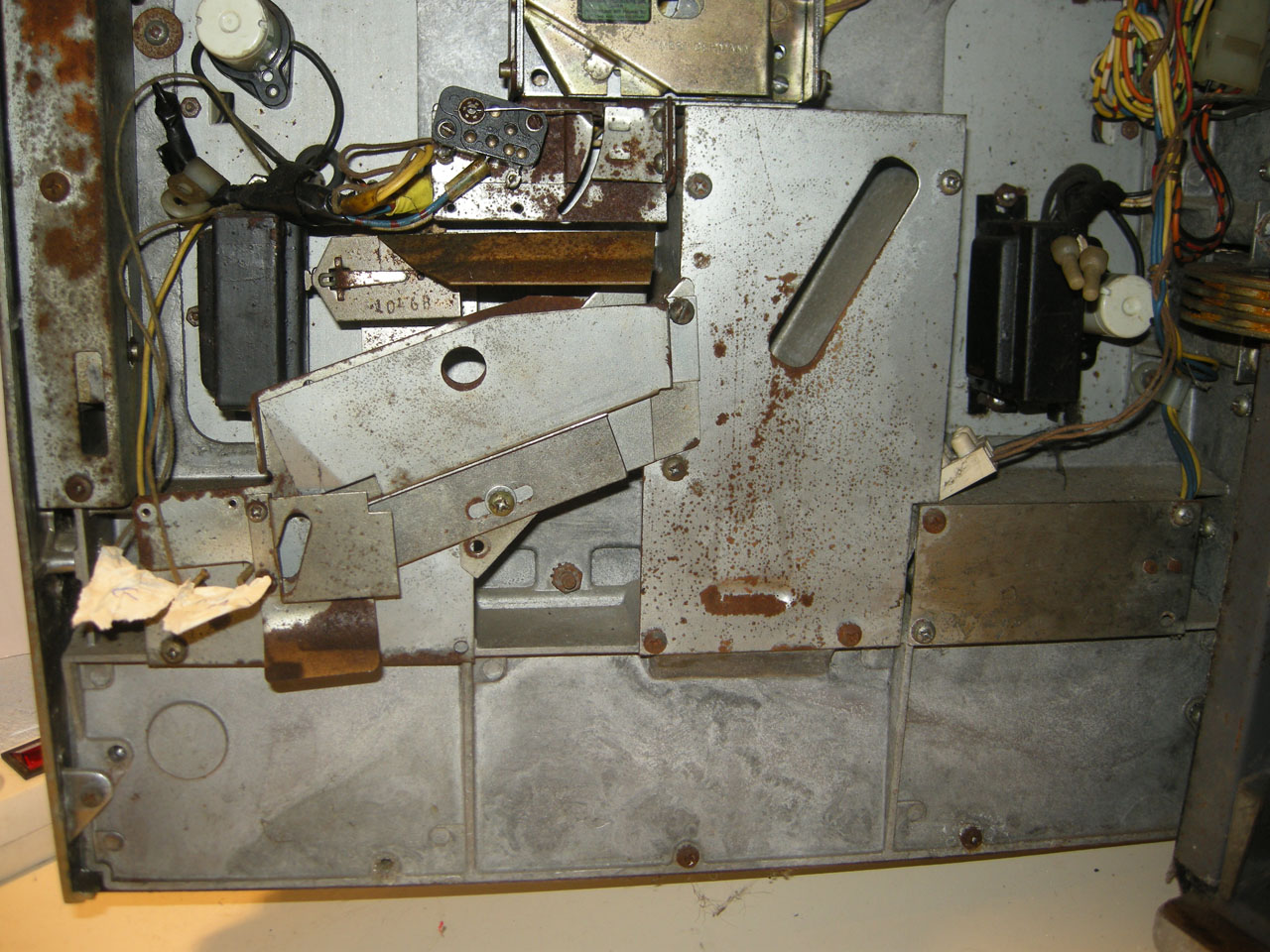

Petite inspection rapide de la porte et des différents éléments qu’il va falloir démonter.

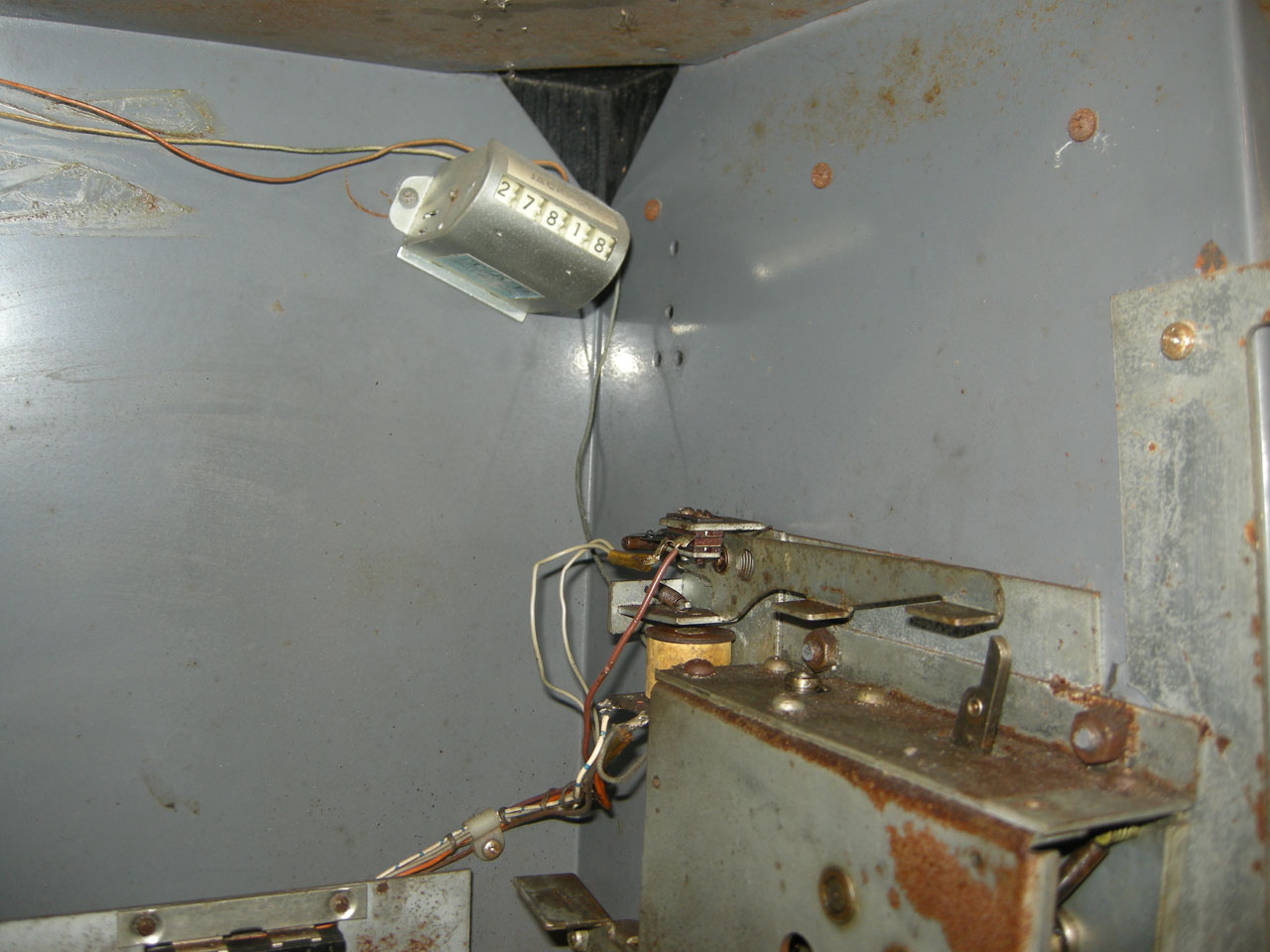

Voici le fameux compteur rajouté. Il existe des machines de cette époque avec des compteurs, mais celui-là n’est pas d’origine, que ce soit le compteur en lui-même ou le câblage.




Il était branché en dérivation sur la bobine « Handle Release »…pas grave j’ai tout viré 

[Nurbo]

Salut,

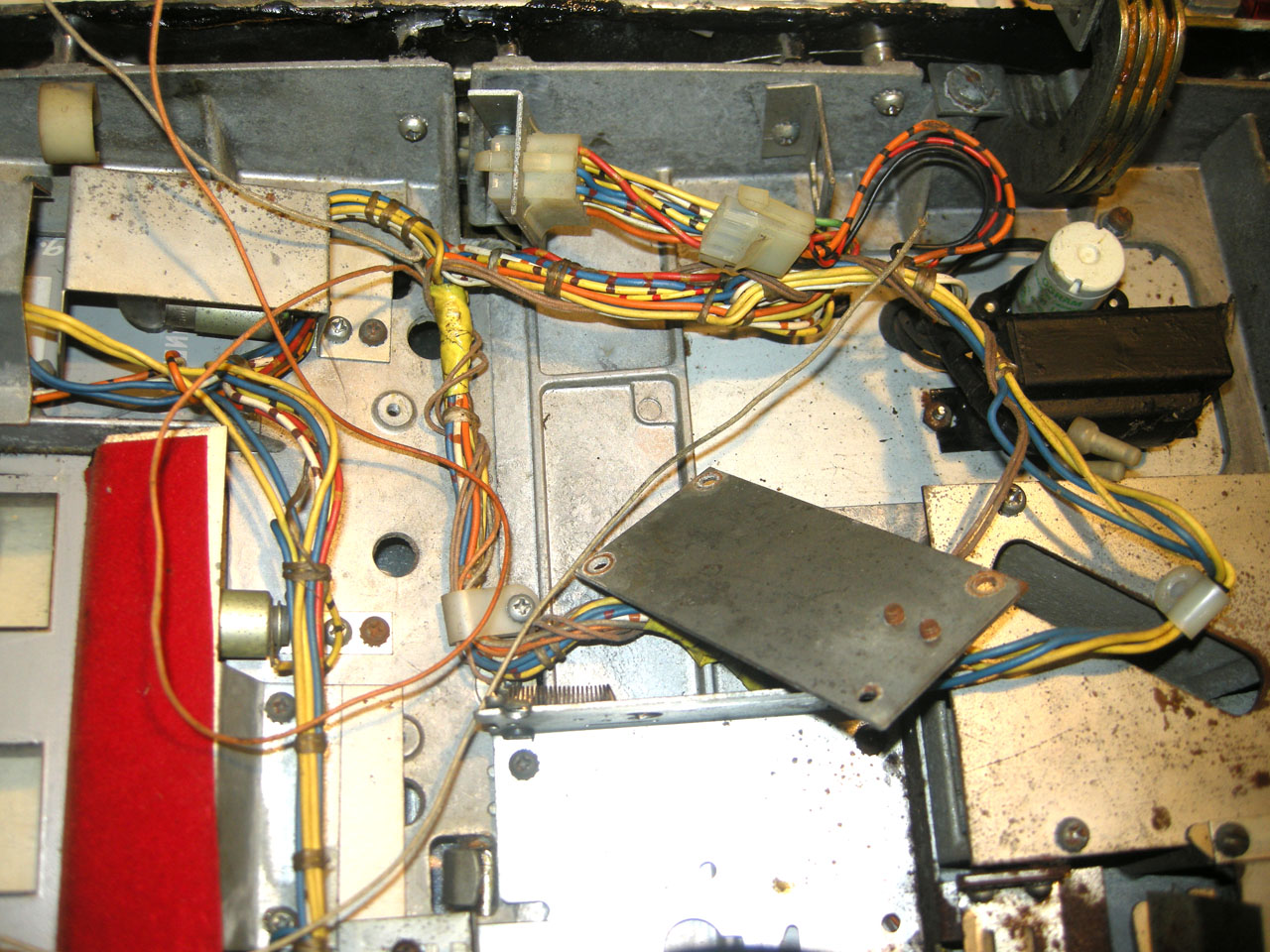

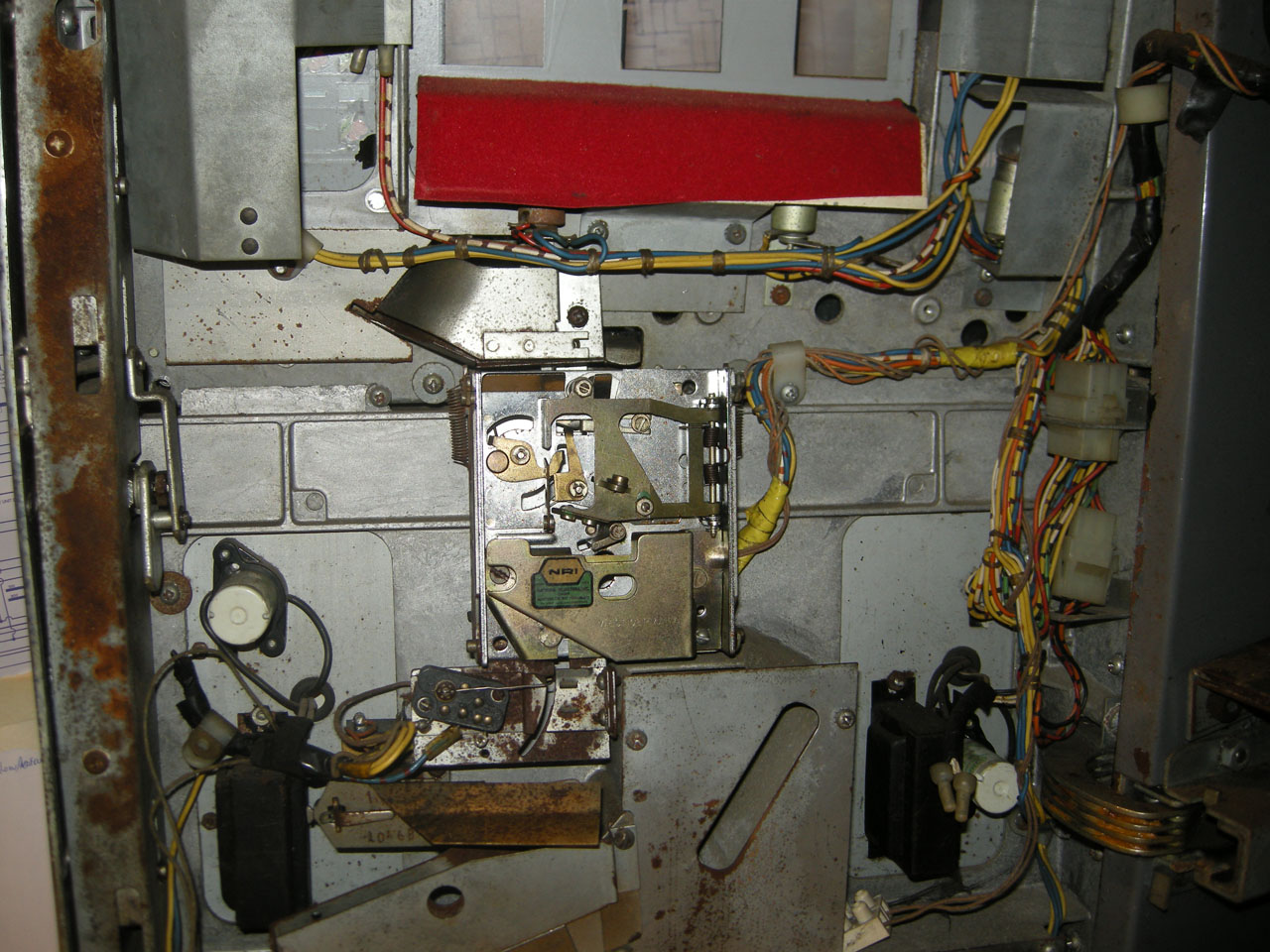

Outre le compteur ajouté, le câblage au niveau de certains éléments de la porte ont été modifiés. Voici les principales modifications, avant de commencer la mise à nue de cette porte pour tous passer au Karcher.

Il n’y a pas de « Coin lockout » et les fils ont étés soudés l’un à l’autre. (pas visible sur la photo).

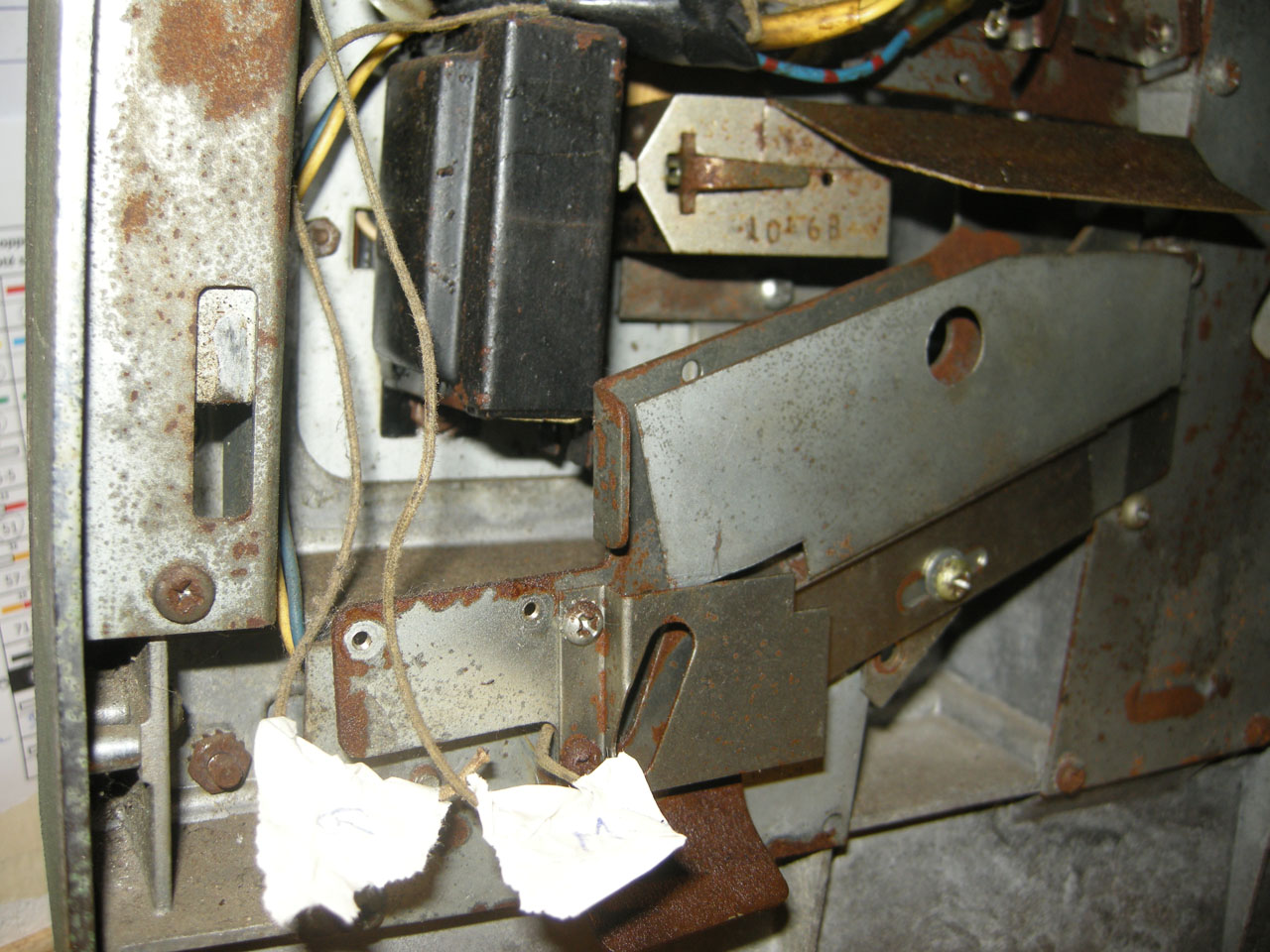

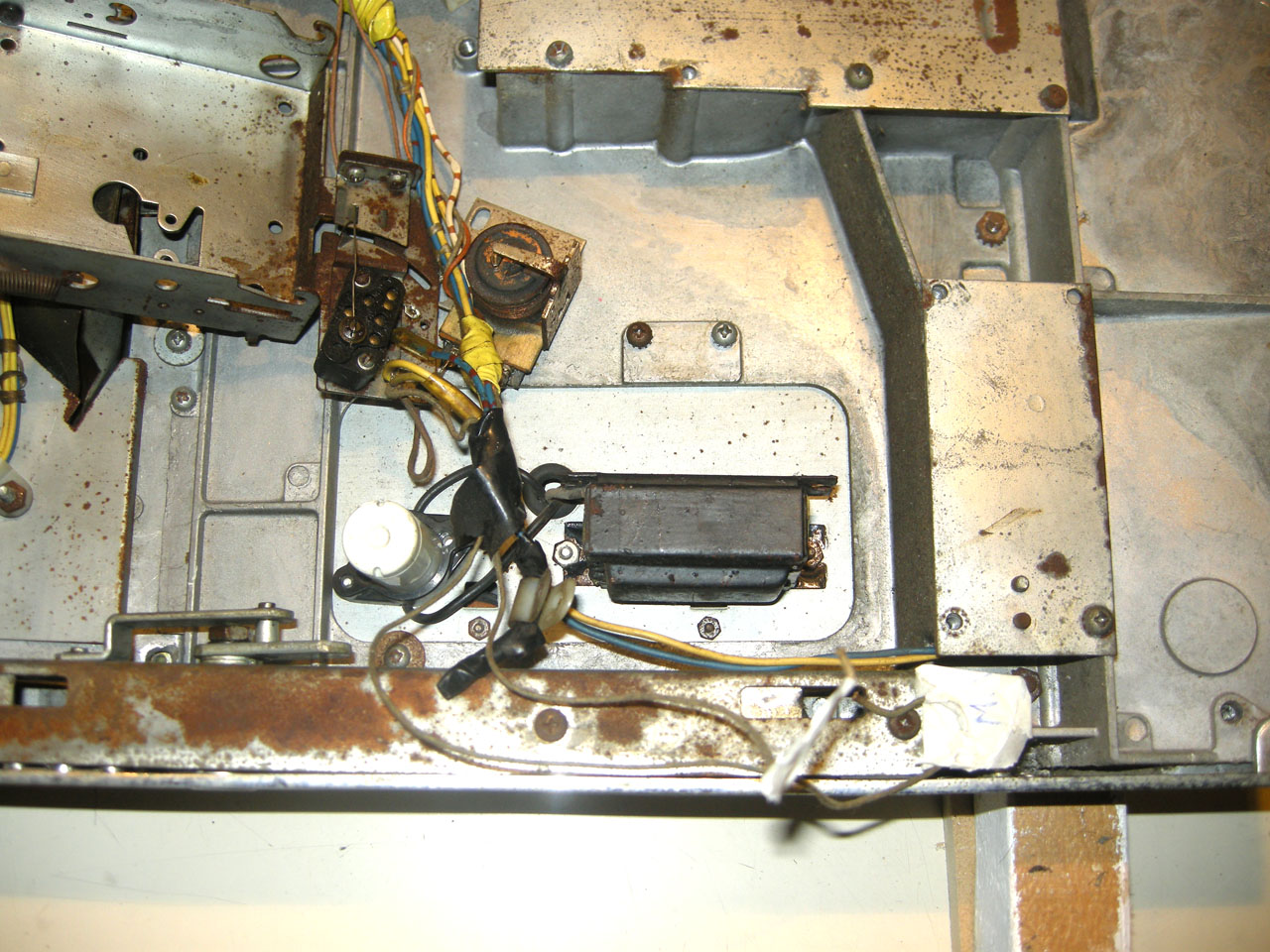

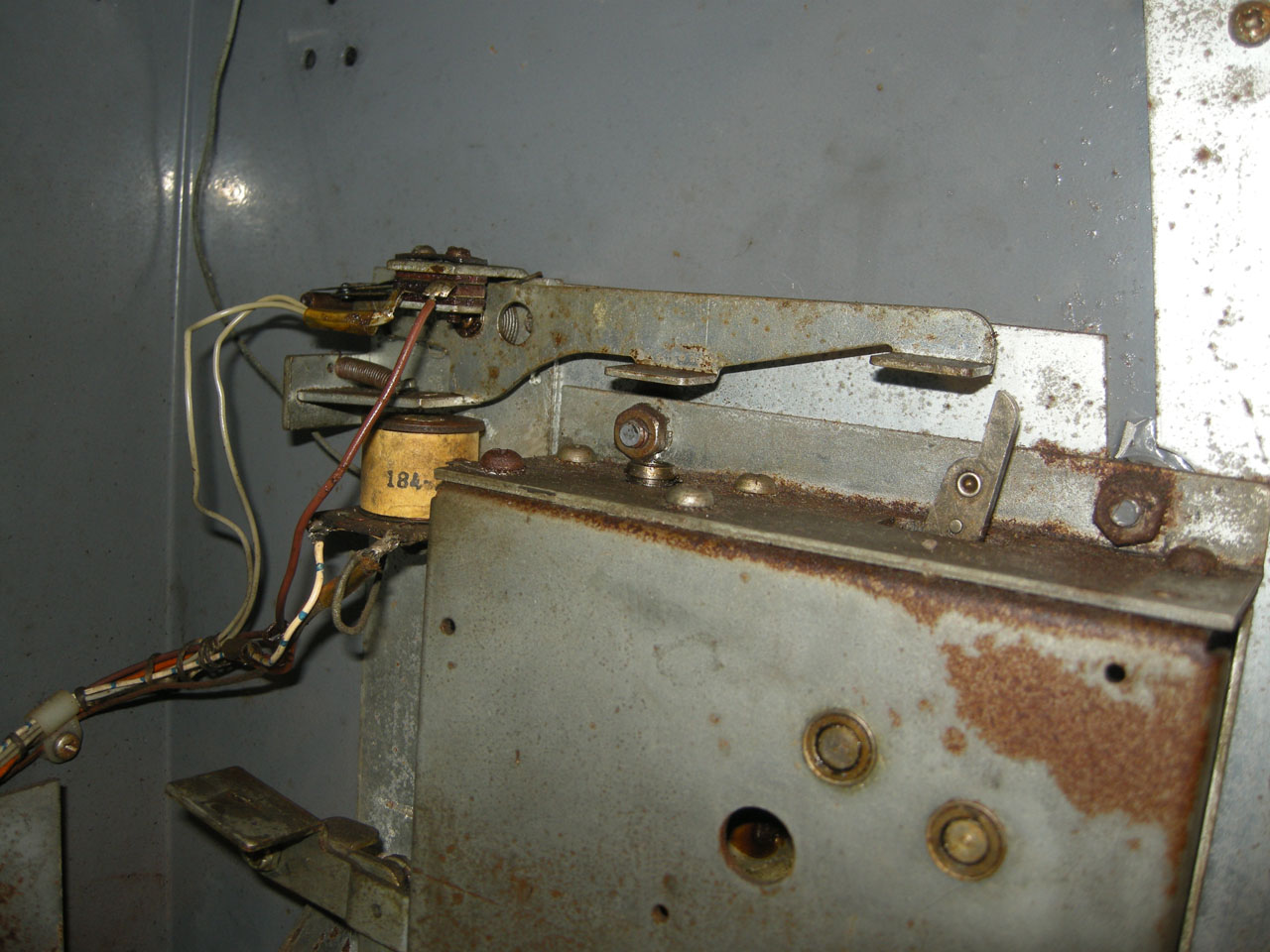

La bobine du « Coin diverter » à aussi été câblée avec modification.




Et pour finir, le câble du switch de comptage des jetons qui vont à la cash box aussi a été repiqué.

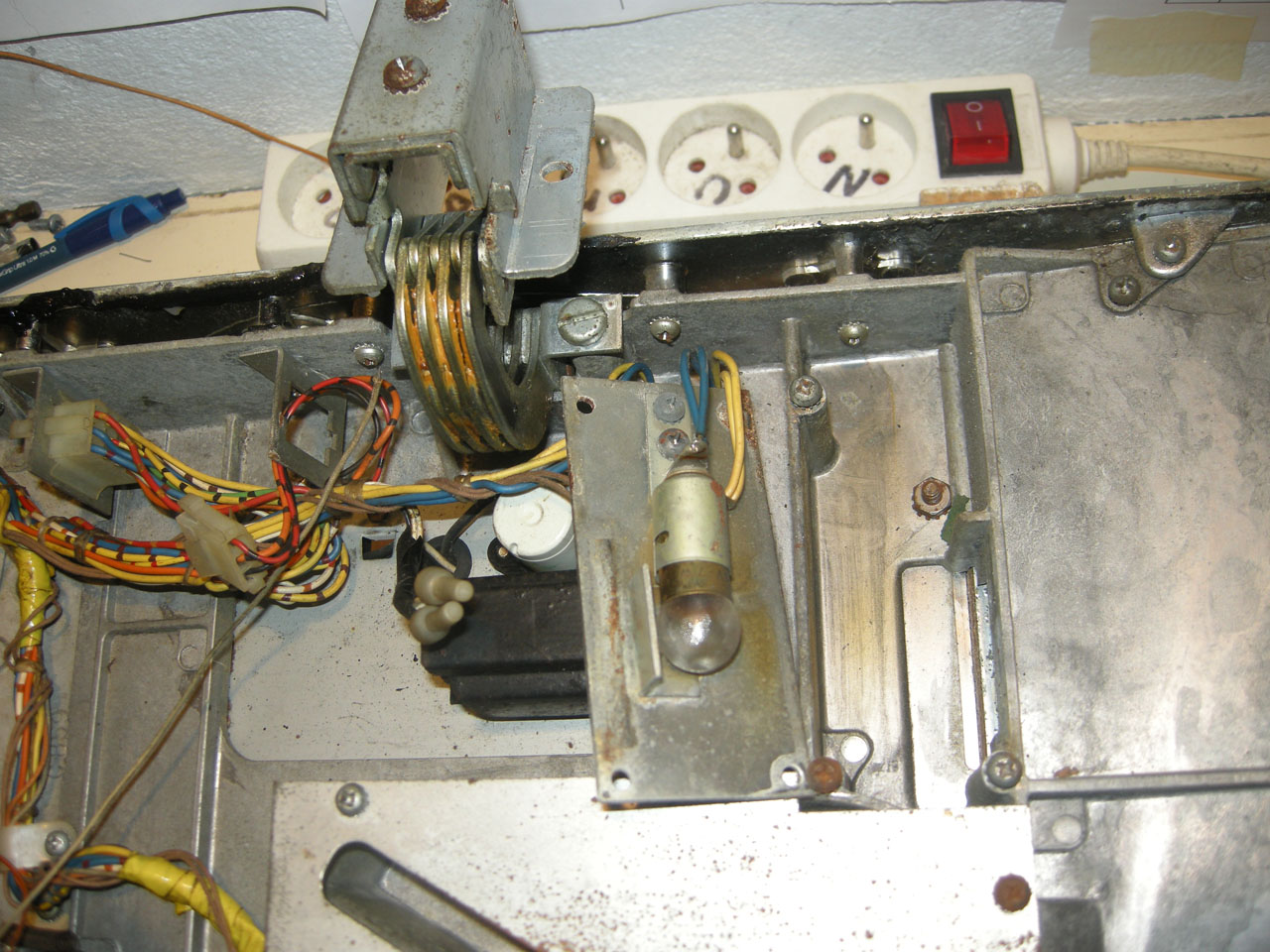

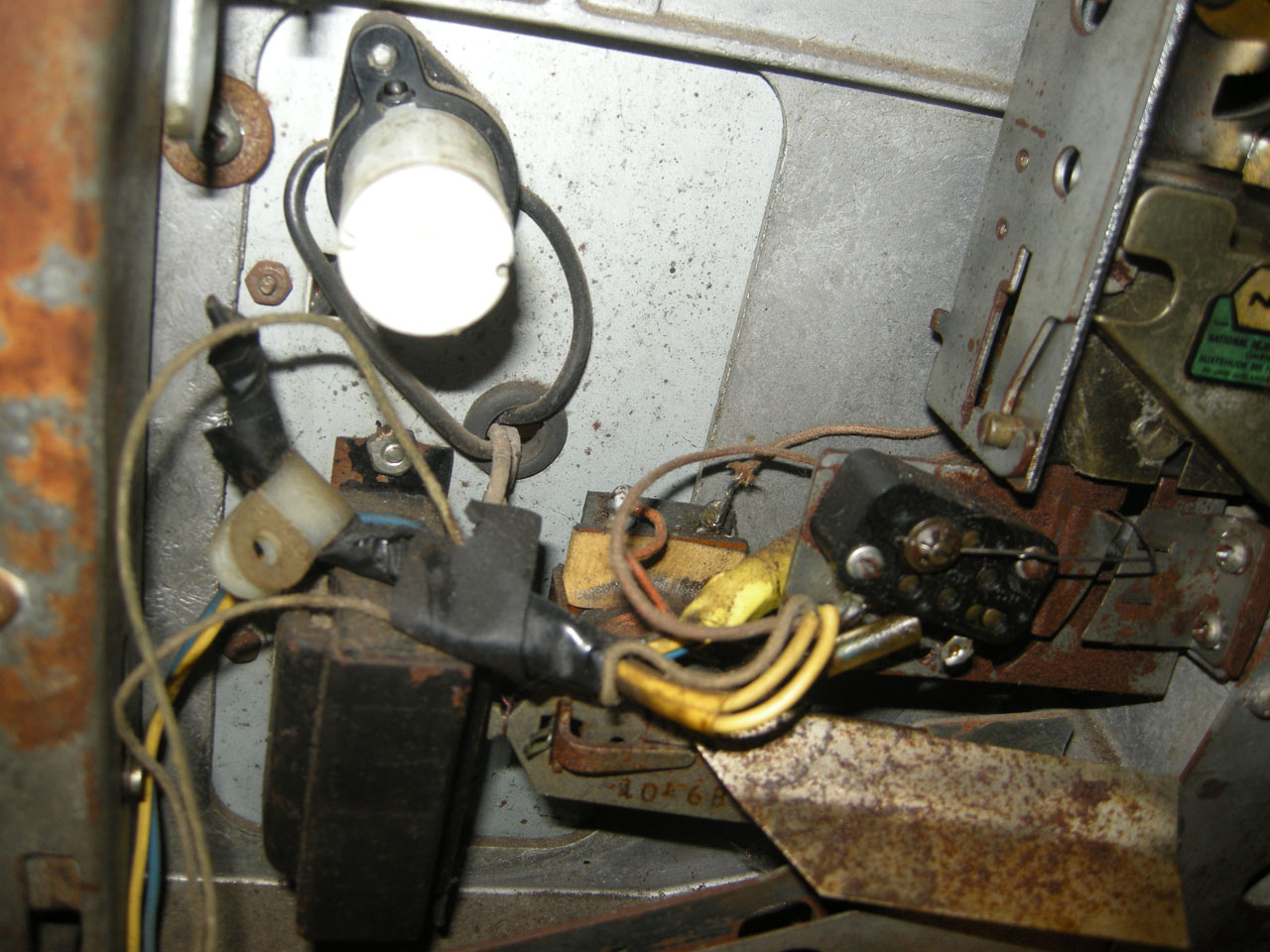

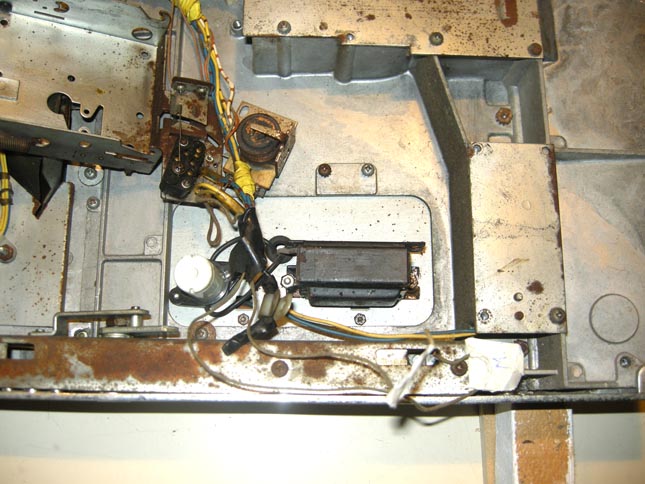

Je commence donc le démontage de tous les éléments de cette porte. Ci-dessous une des ampoules qui éclaire le bac de récupération des pièces lors des gains.




Le réflecteur/cache ampoule avec la feutrine rouge va être nettoyé… et tous les autres éléments également car la rouille est omniprésente.




La bobine du « Coin Diverter » devra certainement être changée vu l’état.

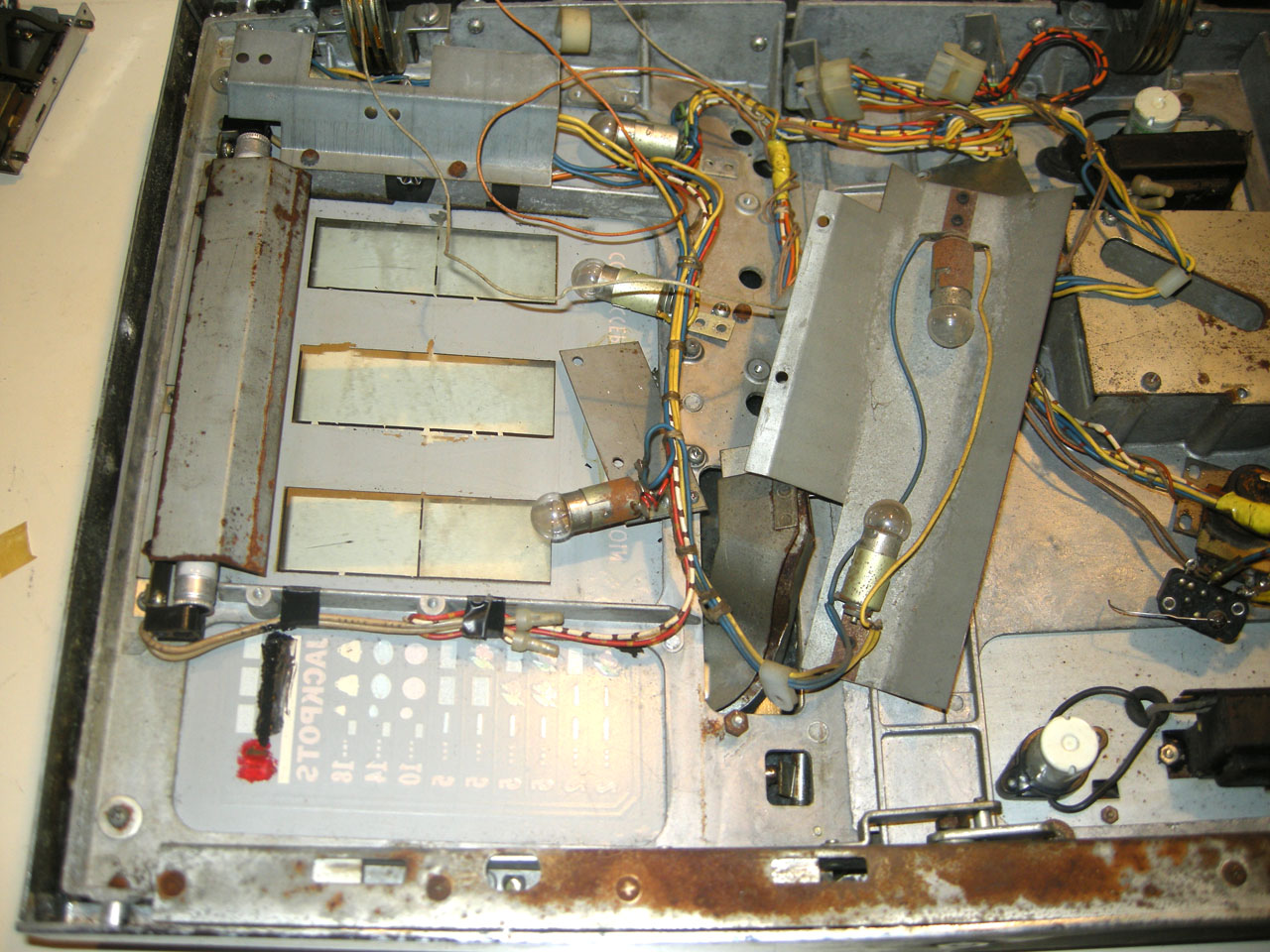

On attaque le haut de la porte avec toutes les lampes et réflecteurs.

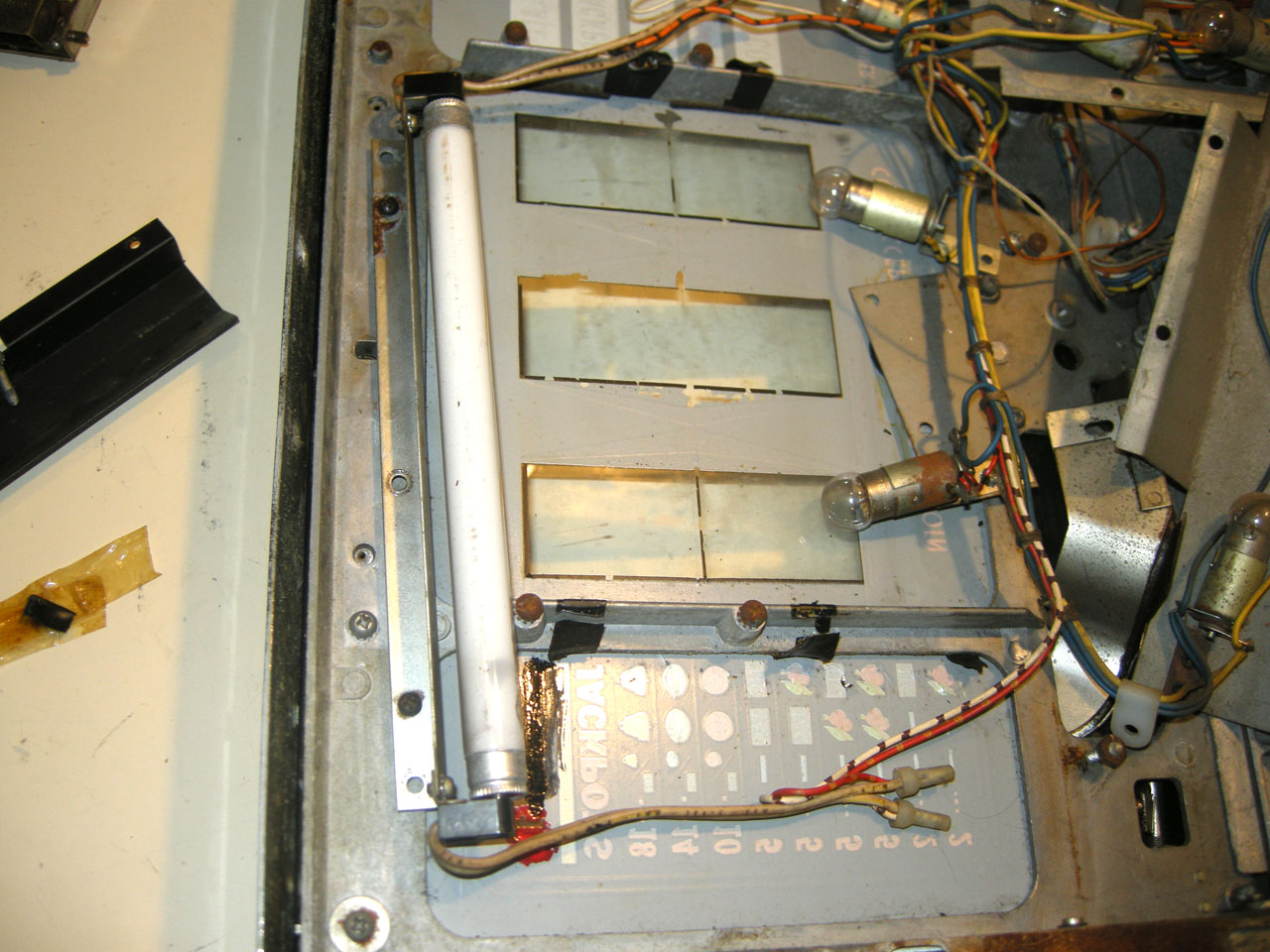

Sans oublier le tube fluo.

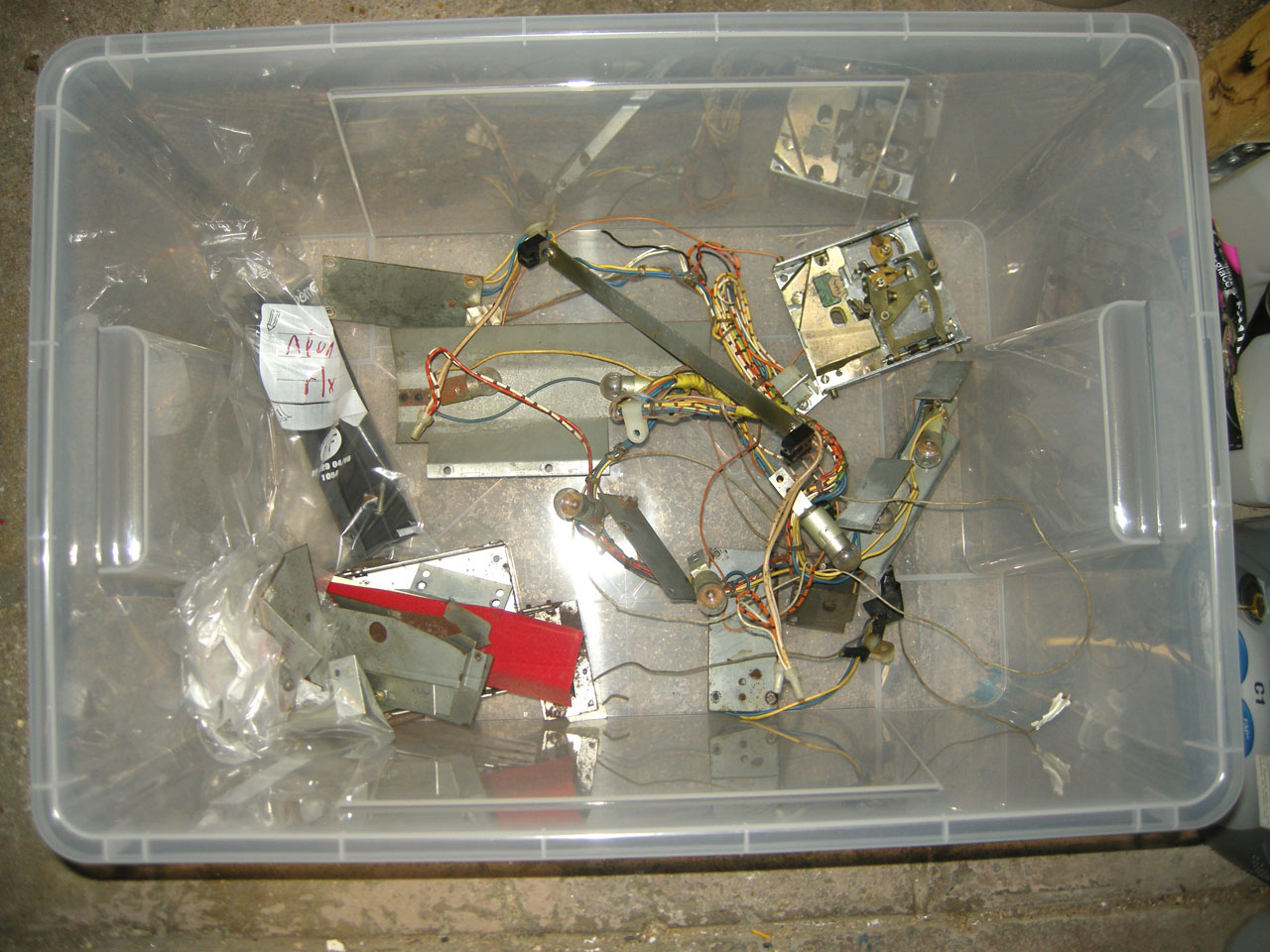

Pour au final se retrouver avec le contenu de la porte qui tiens dans un bac. En y regardant de plus près, il n’y a pas tant de chose que ça.

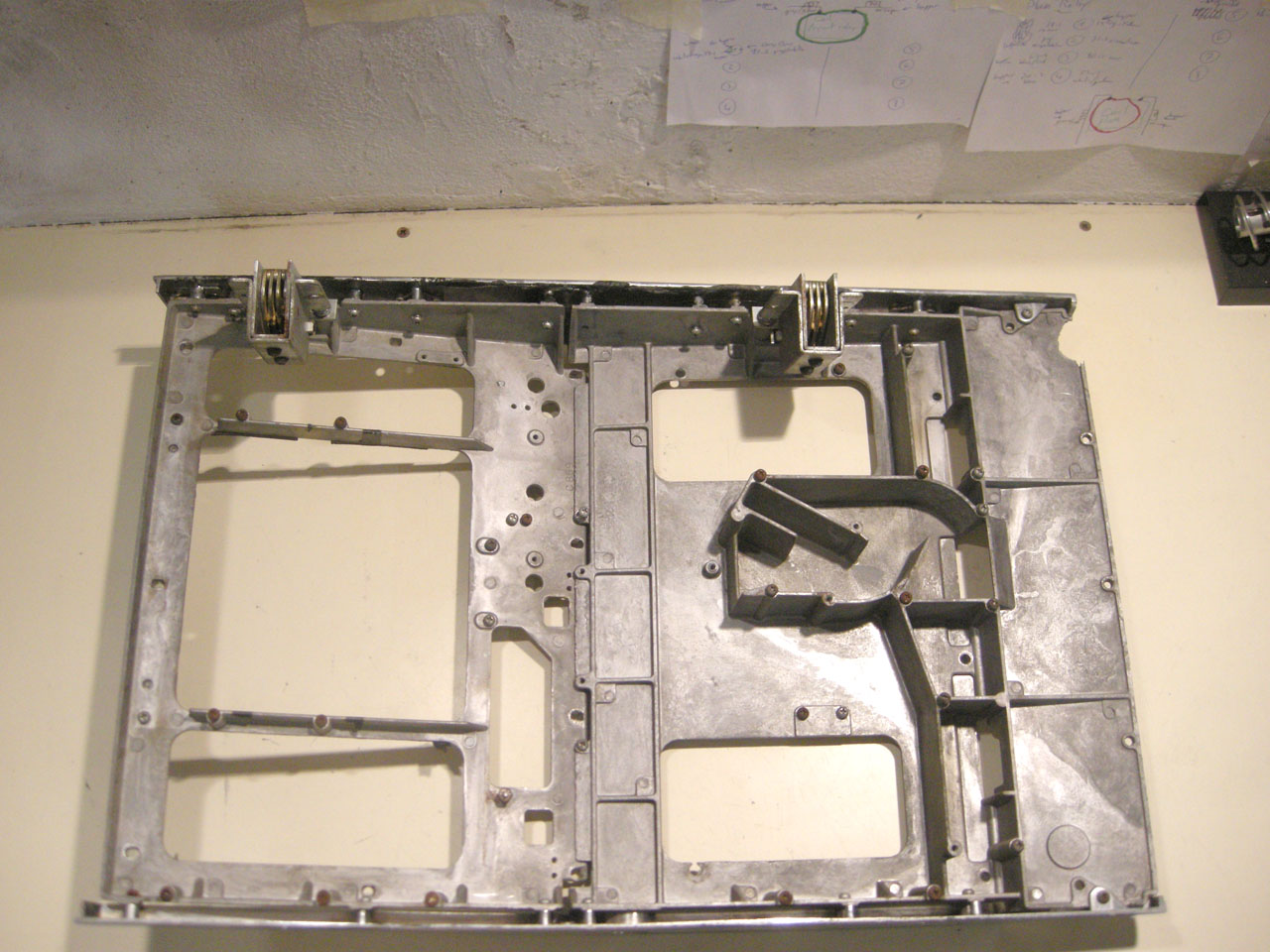

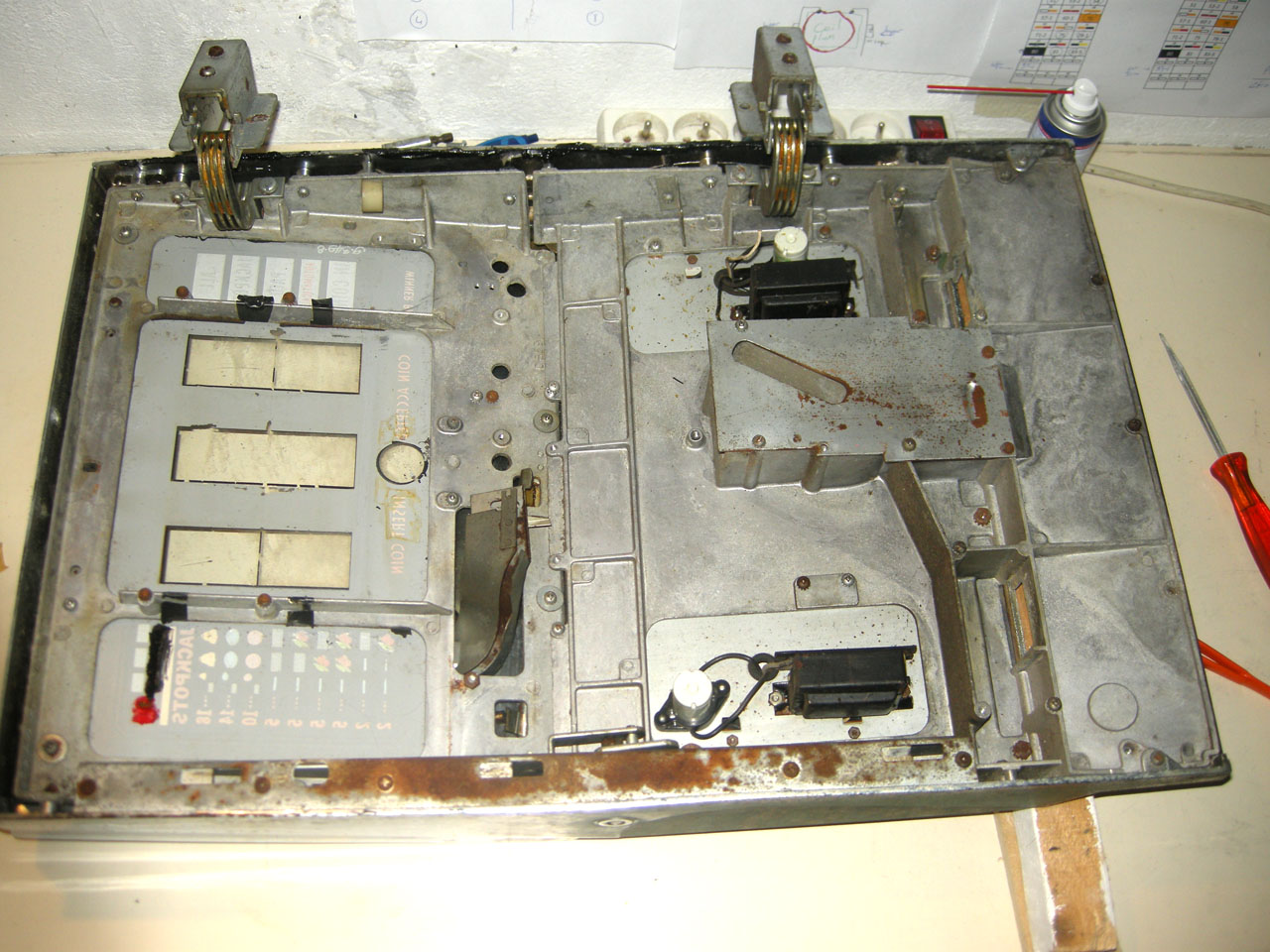

La porte quasi vide. Il reste à retirer l’ensemble avec la vitre du bas et l’encadrement chromé qui maintient la vitre du haut.


A suivre !

[rene gillet]

Pourquoi tant d'oxydation sur ces machines, utilisées à priori, dans des salles de jeux ?

[Nurbo]

Parce que je pense qu'elles ont quasi toutes finie chez les particulier...et celle-ci était stockée dans une grange il me semble

[Nurbo]

Salut,

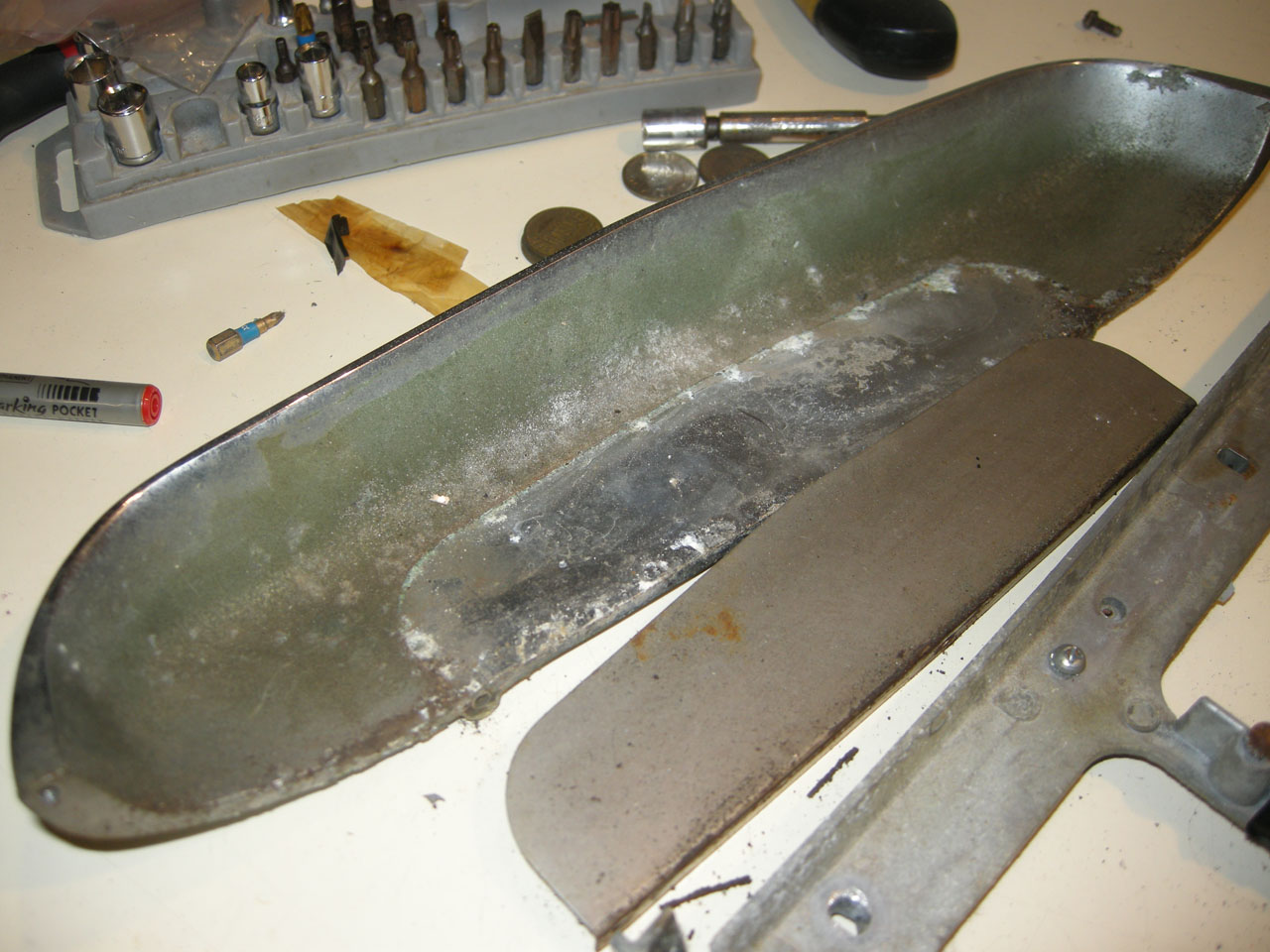

Le bac de récupération des pièces est dans un sale état, je ne sais pas encore si je vais pouvoir le récupérer !

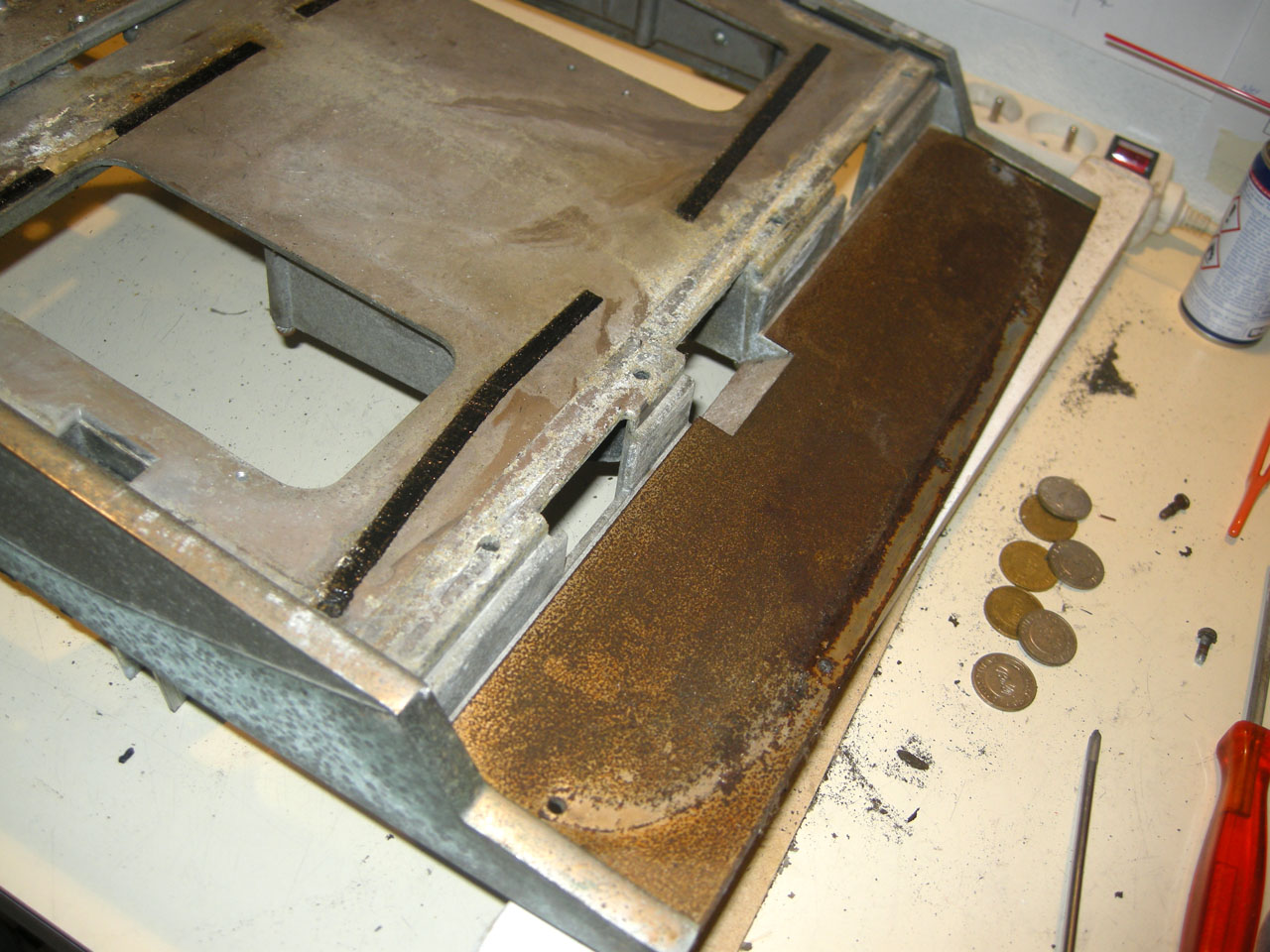

La plaque de fond entièrement rouillée…

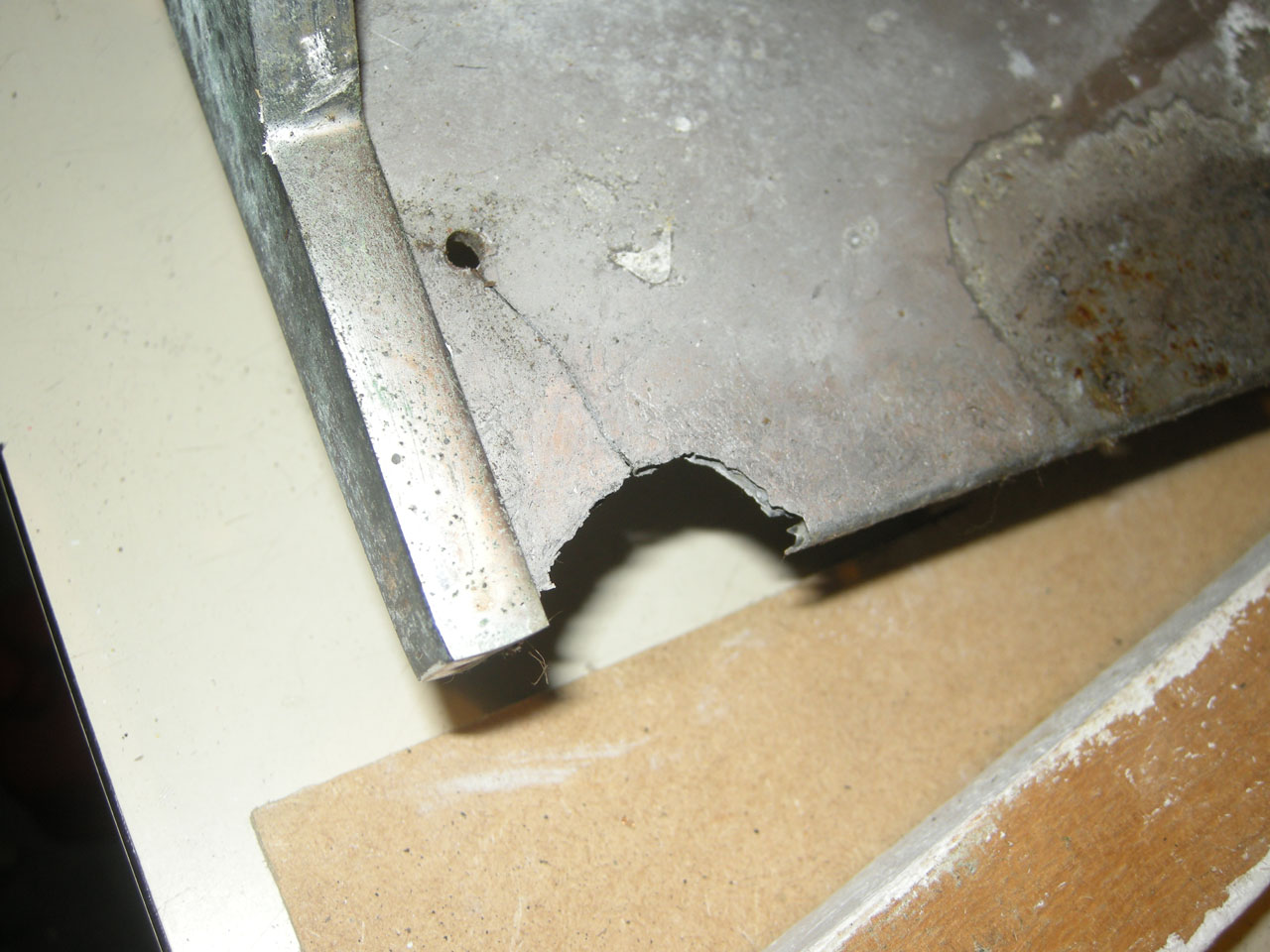

La porte à dû subir un sacré choc. J’ai le morceau mais le zamac ne se répare pas d’après mes recherche et demandes, de toute façon à cet endroit ce n’est pas gênant et invisible une fois que tout est remonté.

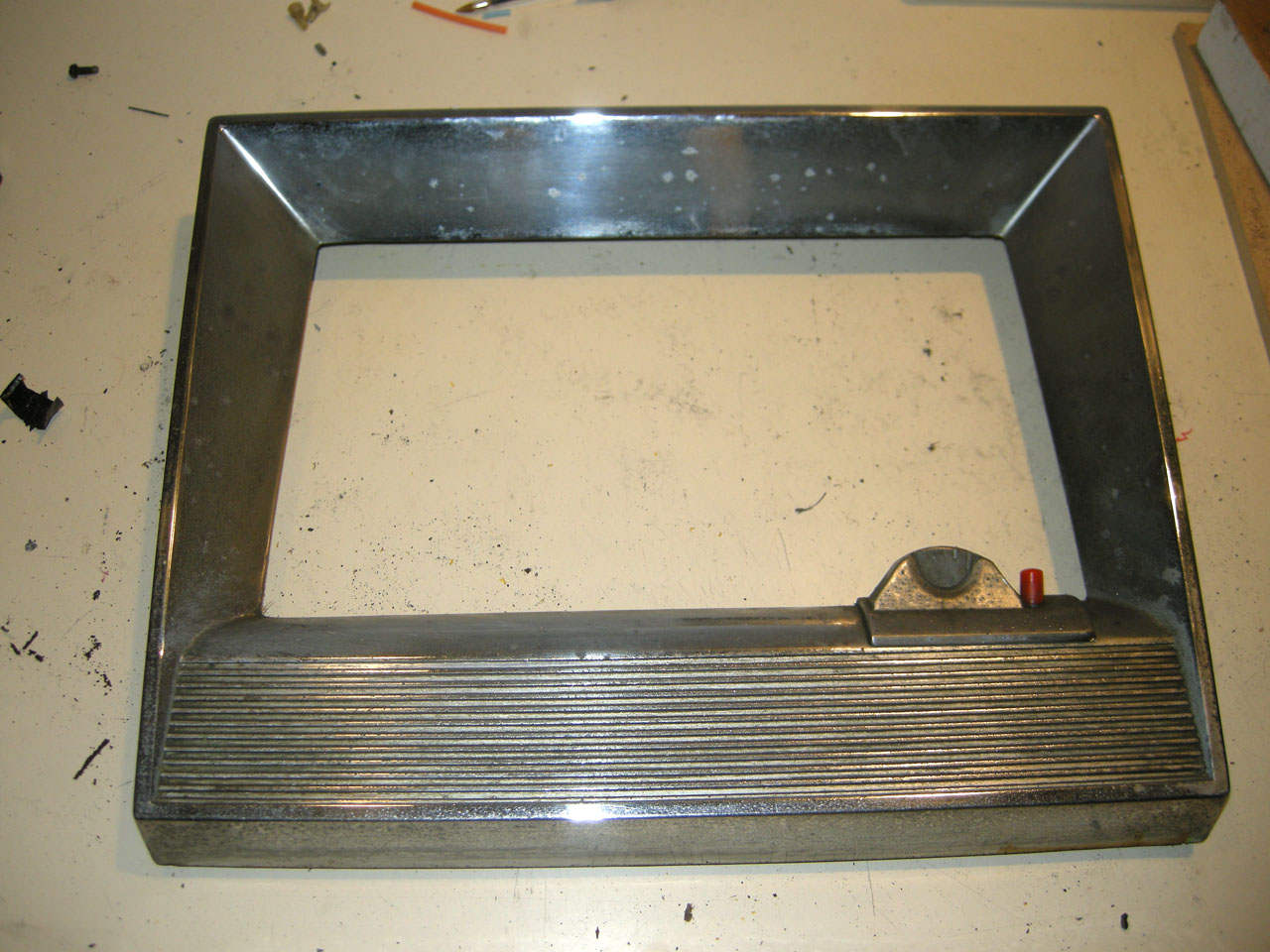

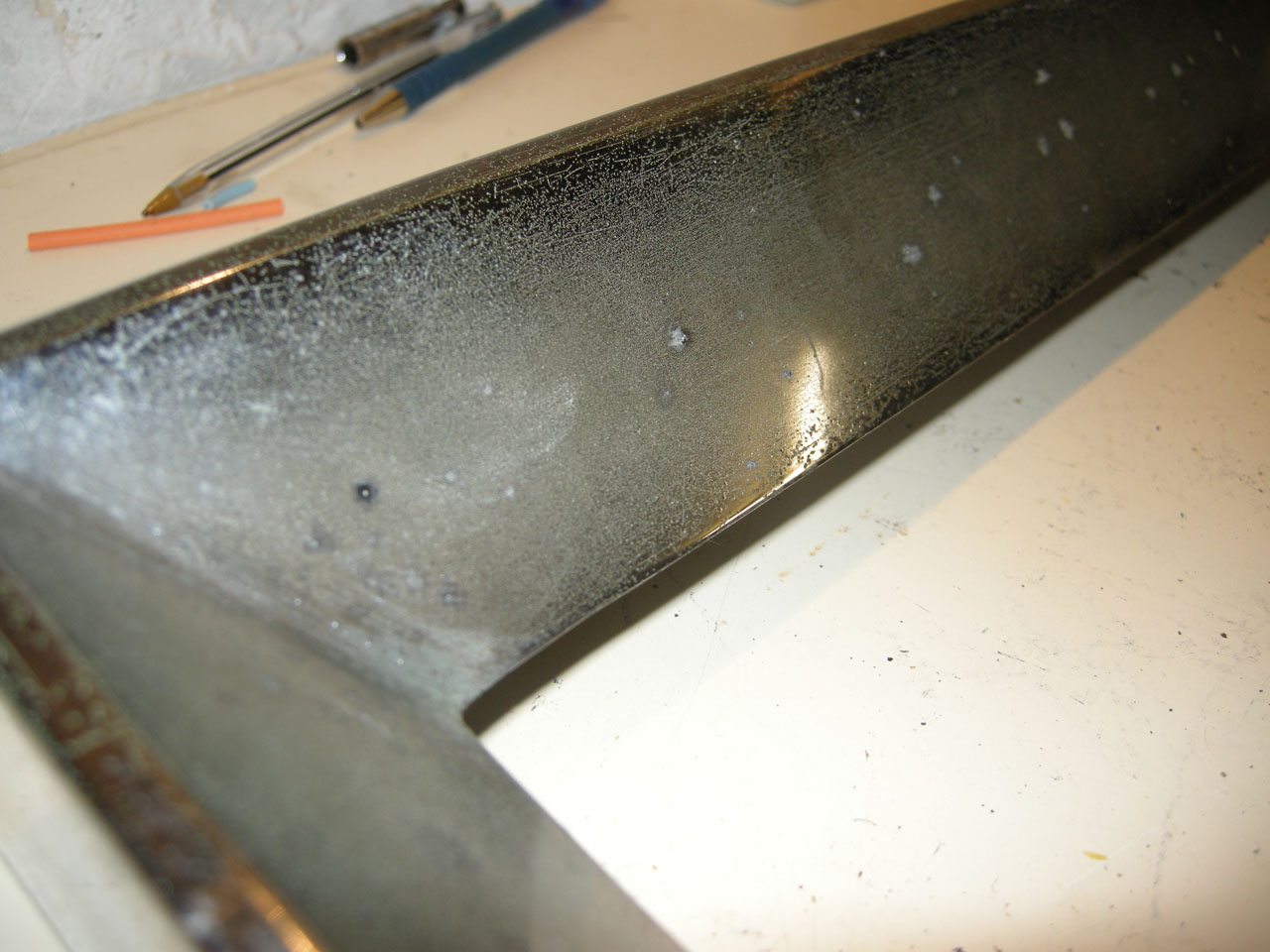

L’entourage chromé de la vitre du haut fortement piqué par endroit.




De plus près on distingue bien les « piqures » dans le chrome, elles seront difficile à faire partir.



.

[rafa]

Si c'est bien du zamac , ca se soude facilement avec de l'étain .

Le seul problème étant que dès que tu chauffes , ça fond très vite .

Si tu veux refaire cette cassure , un simple fer a souder assez puissant te permettra de recharger le trou .

Mais je ne suis pas sur du tout que ce soit bien du zamac

[chti]

Hello,

Tiens je fais un bond de 2ans en arrière

Pourquoi tant d'oxydation sur ces machines, utilisées à priori, dans des salles de jeux ?

Ce type de machine à était plus que rentabiliser dans nos bistrots se trouvant aux quatres coin des villages, les gens revenant de l'usine ou des champs dans les années 65/80 ont dépensés leur paie dessus, ensuite l'interdiction de ce type de machine les a fait disparaître de la partie public du bistrot, et généralement elles traînées entre deux vieux fut à la cave. Certaine refont surface de temps à autre quand papy décède et que la bâtisse change de main.

Pour les chromes, vu l'état, je tenterai ça http://www.modern-chrome.com/particulier.html quand il faut il faut !!

Bon courage pour la suite !!

@+

[Nurbo]

Ah tiens flute j'ai oublié de répondre

Pas tout à fait 2 ans...1.5 ans !


Merci pour l'adresse, je note, c'est pas trop loin du taf, je verrais à la fin l'aspect global de la machine pour voir si ça vaut le coup ou pas.

[Nurbo]

Salut,

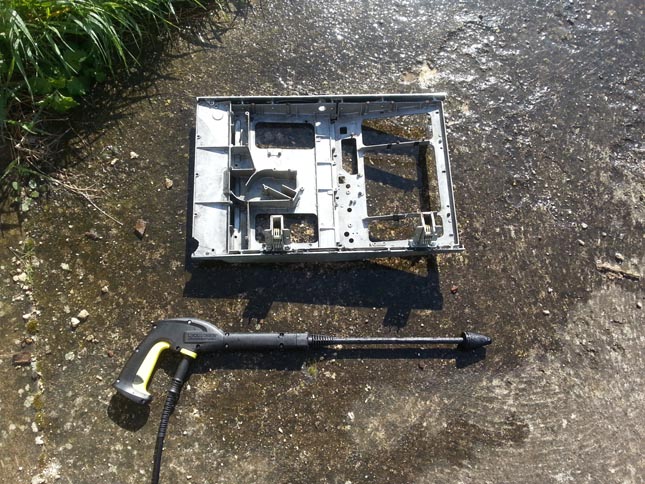

Une fois la porte entièrement vidée de tous ses éléments, on attaque le nettoyage façon Ch’ti…et on sort le Karcher !

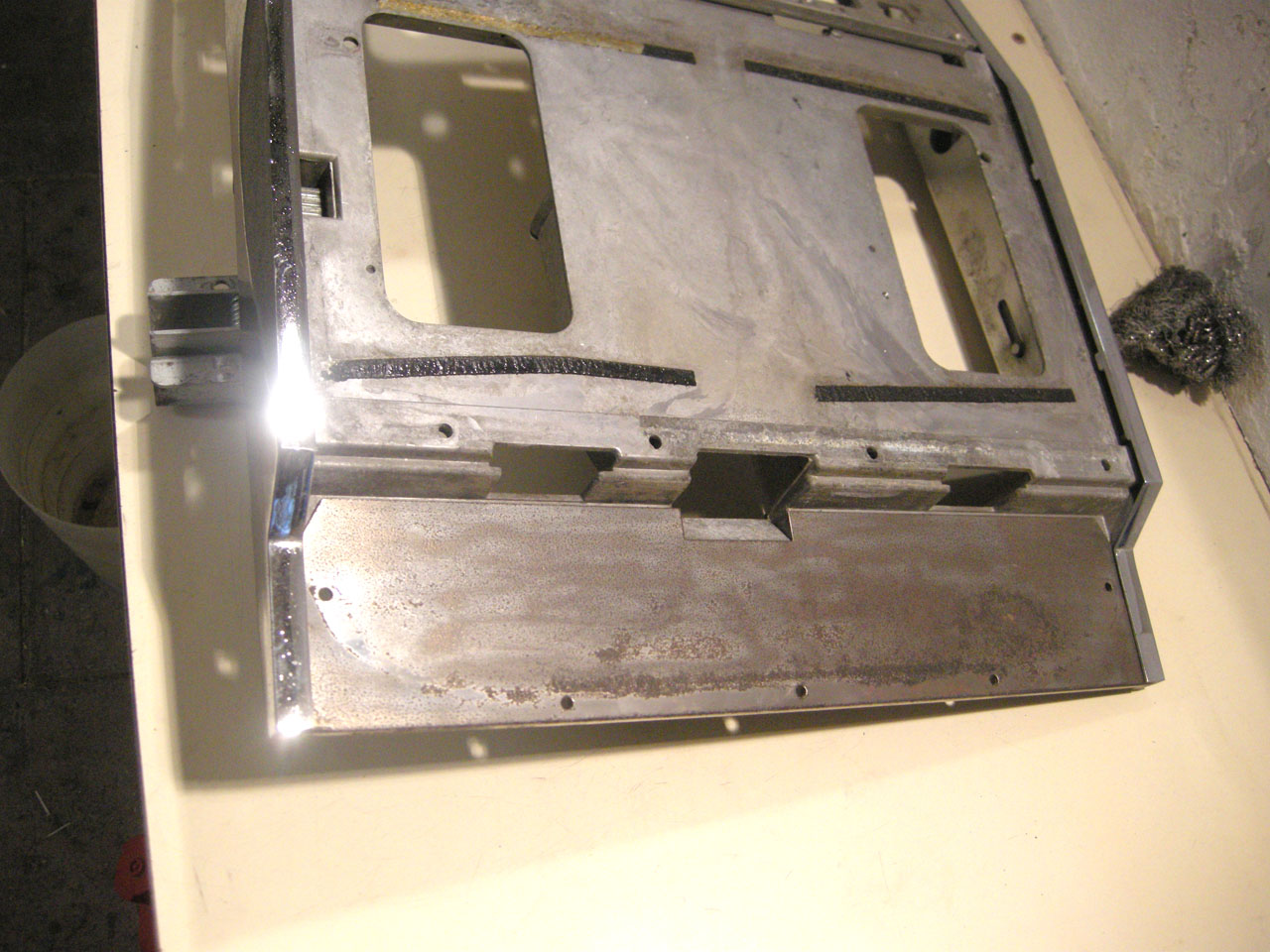

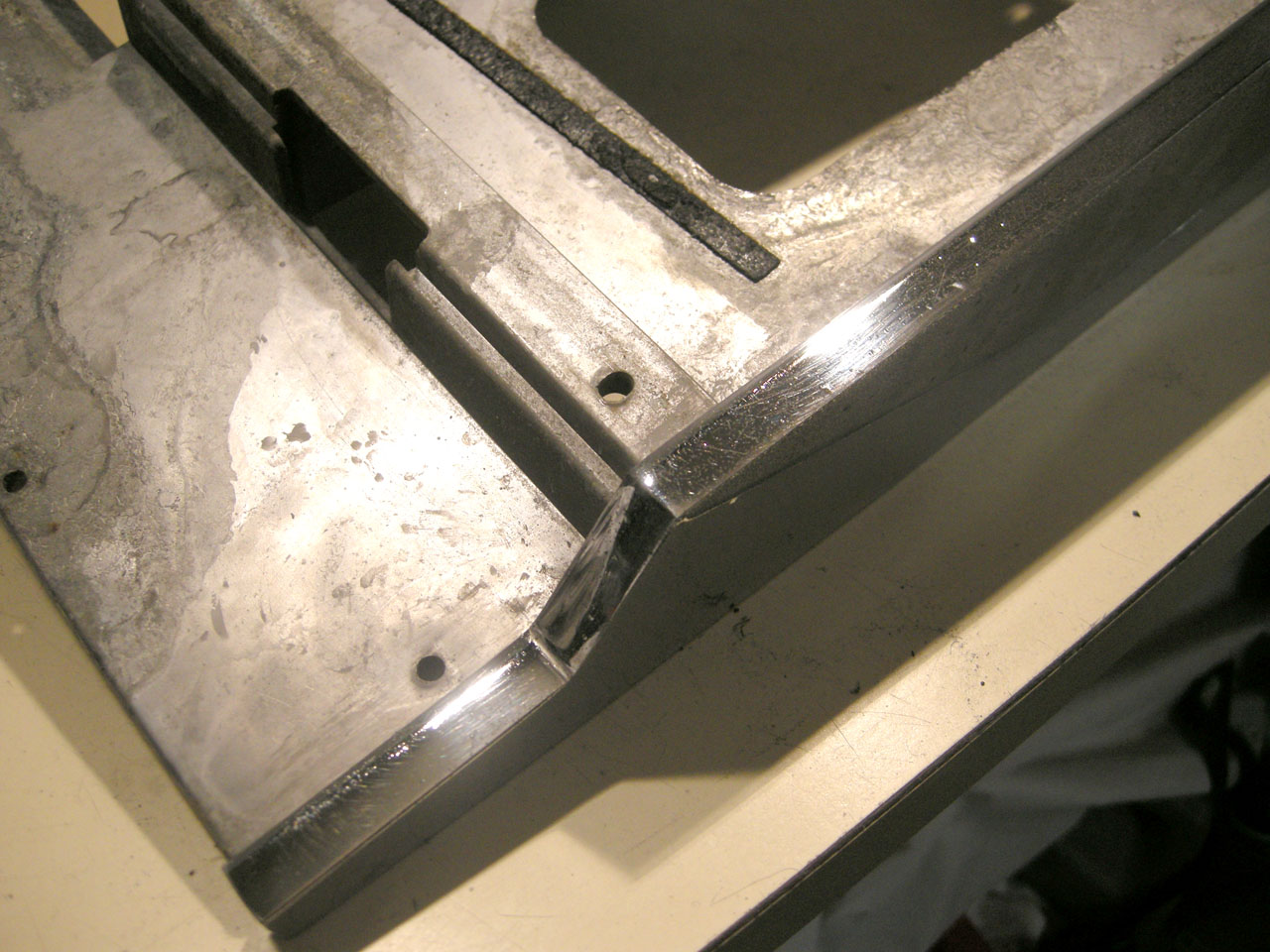

On passe ensuite à l’huile de coude, au Belgom Chrome et au tampon inox…et on frotte…




Pour cette fois, pas de miracle. Quand c’est attaqué en profondeur on n’y peux rien.

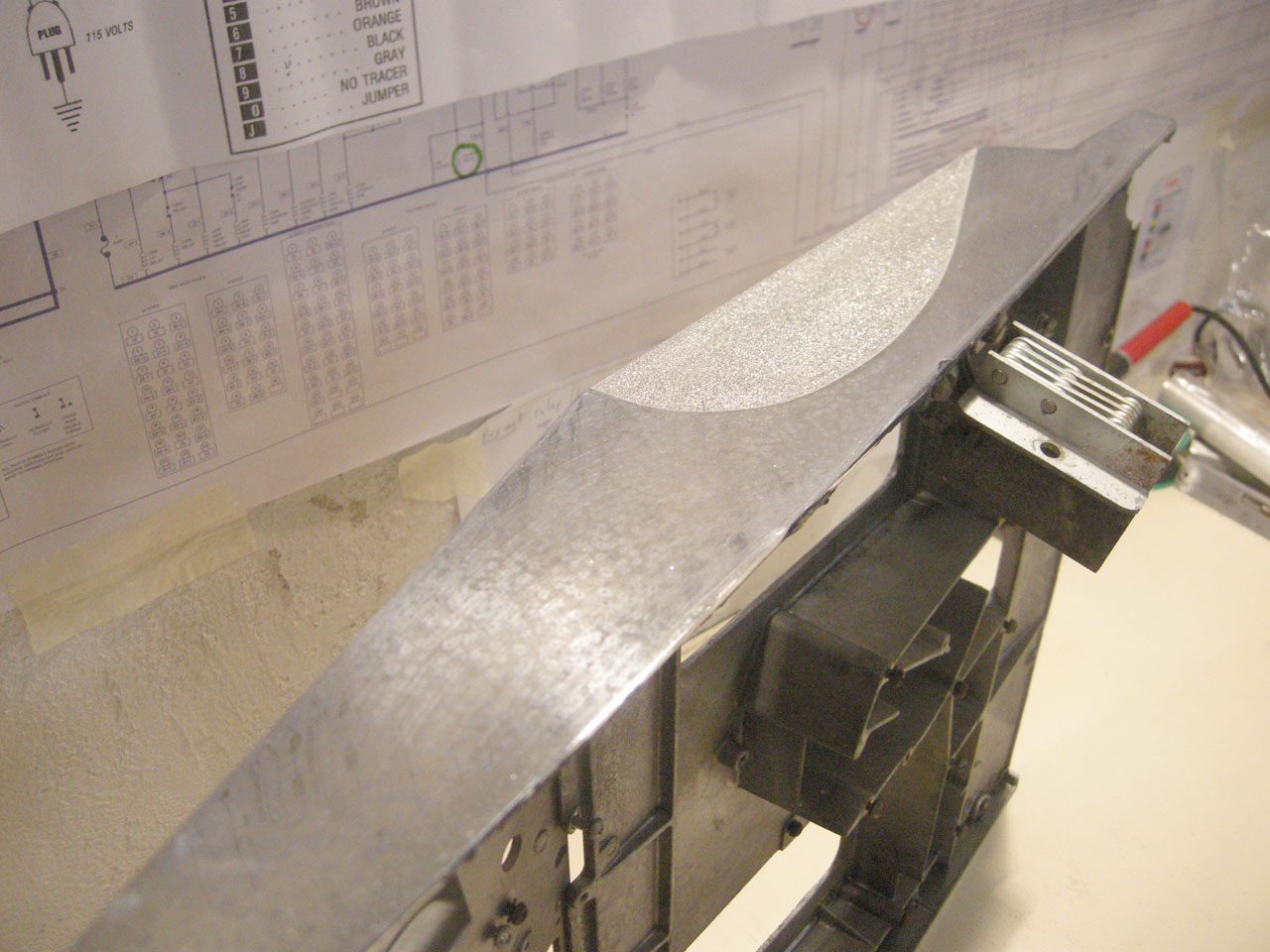

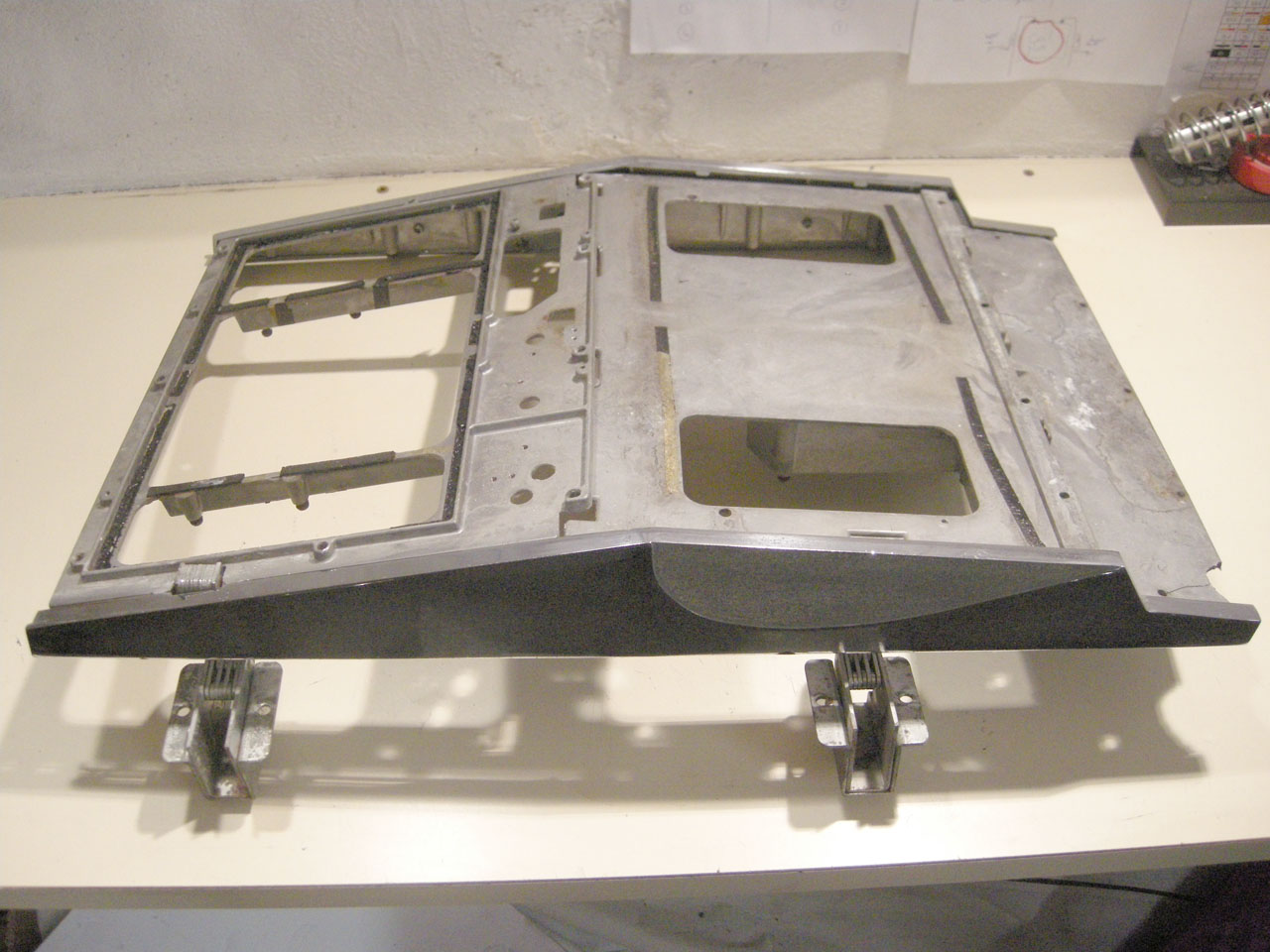

Les champs des joues latérales ont été pas trop mal récupérés.




Prochaine étape le début du remontage des éléments de la porte.
