Quelques soucis sur un Gottlieb Time Line

[Fdd_fr]

apres plusieurs heures allumé, sans jouer, il avait planté au moment ou je voulais m'en resservir. J'ai éteins rallumé, pas mieux. Une deuxieme fois...il est reparti. J'ai recpntrollé les tensions, elles n'avaient pas bougées. Et j'ai pu joué, sans bug, même en le secouant bien.

Donc il n'est pas encore complètement stable, mais l'important est qu'il ne bug plus dès qu'on fait une fourchette un peu appuyée.


J'ai remarqué que le premier gros pont de diode qui est dans la caisse était pas mal chaud (celui qui est le plus proche de la porte)....

[Nicolas time line]

Vous devez avoir un souci sur le connecteur A1J6 les cosses doivent être trop vieilles

[Fdd_fr]

je vais checker ce connecteur ce weekend

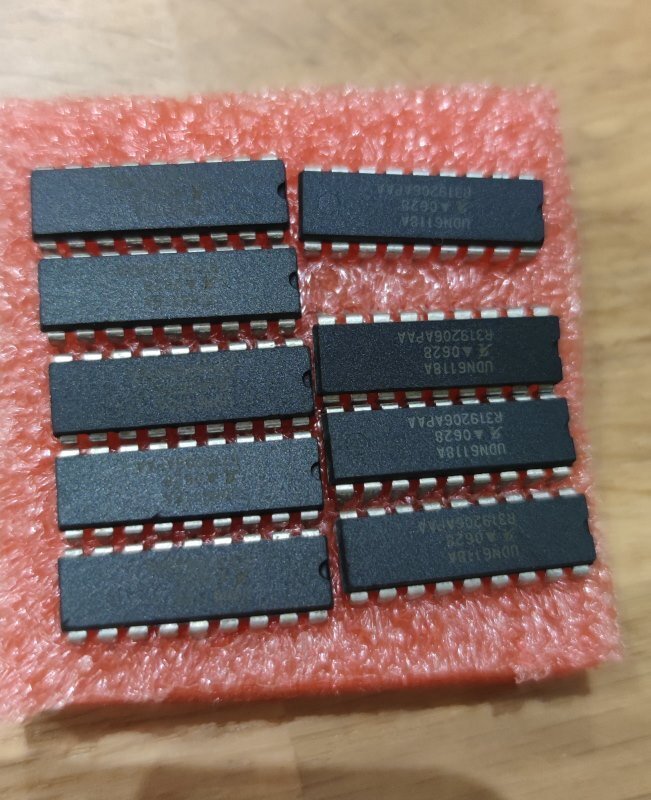

J'ai reçu les UDN6118A pour l'afficheur de partie/billes. Je vais tenter la soudure samedi. C'est une première pour moi. Tous conseils pour débutant sera le bienvenue



Une rigolade pour vous, une grande aventure pour moi

[Fdd_fr]

J'ai vérifier A1-J6, aucun soucis avec lui. Par contre j'en ai profité pour branlotter à nouveau les autres connecteurs et j'ai trouvé celui qui provoque le bug de mes lumières commandées, inversion de flip et ouverture porte.

C'est A1-J5



J'ai 'impression que les cosses sont aussi des Molex Trifurcon comme sur le connecteur d'alim que j'ai refait, meme si le type de prise est different (pas de picot male ici). Si vous me confirmer que c'est des trifurcon 0.156, je vais les remplacer.

[lioevry]

là il faudrait plutôt le remplacer par une neuf genre Jamma
https://www.memotronics.com/jamma-20-pi ... et-3-96mm/
et tu ne soudes qu'un des côtés

[Philippe912]

bonsoir
pour le remplacement des UDN je te conseillerais
de coupé les pattes une par une avec une petite pince coupante et après enlevé celles ci une par une
@++

[Fdd_fr]

Bon ben c'est l'échec

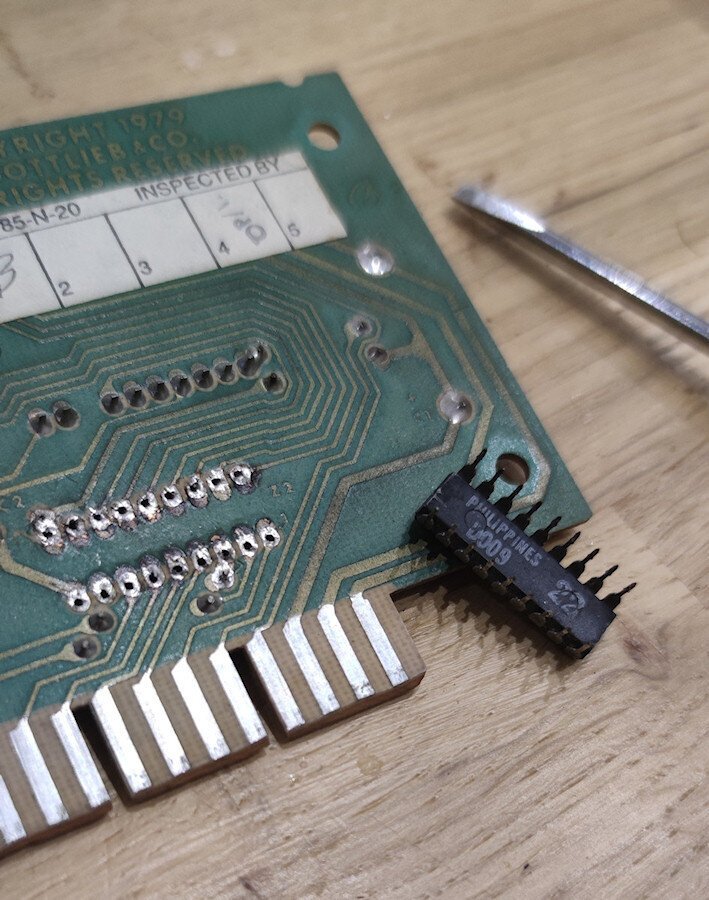

J'ai réussi a dessouder relativement facilement

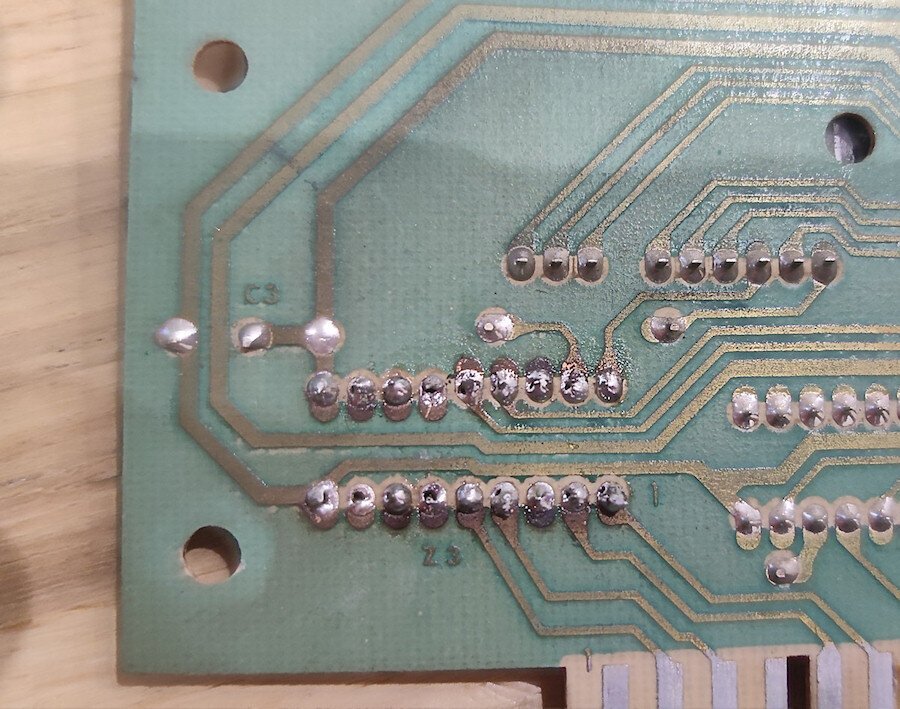

J'ai ressouder tant bien que mal


Mais toujours le bug d'affichage

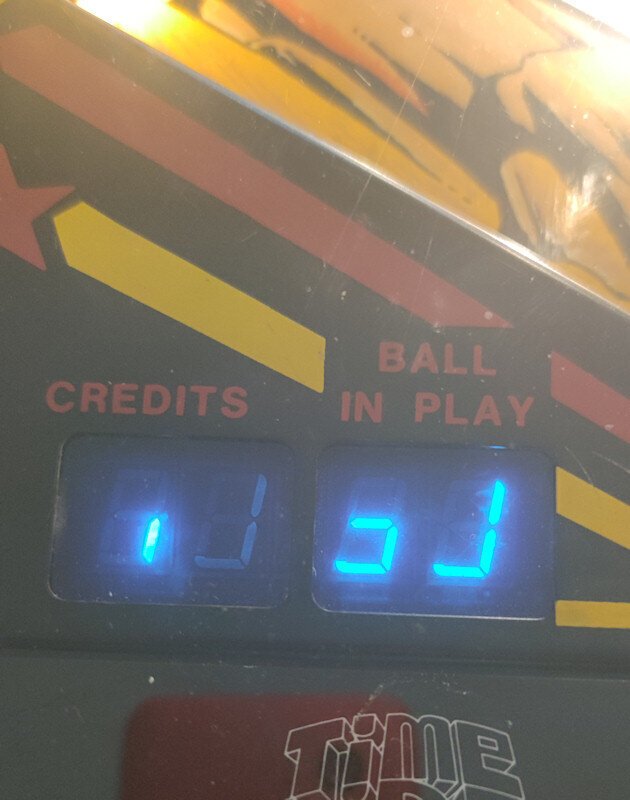

même pire puisque maintenant, la deuxieme bille affiche quasiment un 3

Je ne suis vraiment pas doué

[Fdd_fr]

là il faudrait plutôt le remplacer par une neuf genre Jamma
https://www.memotronics.com/jamma-20-pi ... et-3-96mm/
et tu ne soudes qu'un des côtés

Merci du tuyau ! ça au moins, je devrais y arriver !

[lioevry]

Bon ben c'est l'échec

J'ai réussi a dessouder relativement facilement
J'ai ressouder tant bien que mal
Mais toujours le bug d'affichage
même pire puisque maintenant, la deuxieme bille affiche quasiment un 3

Je ne suis vraiment pas doué

tu as changé Z3 uniquement ??? ou aussi Z2 (soudures et continuités à vérifier avec un contrôleur)
Z3 commande chacun des 4 digit
Z2 commandes les segments (a-g)
Z1 décode b-c-h vers les segments b et c (peut-être en rapport avec ton défaut intial car b et c allumés affichent le "1"
si tes segments sont mal commandés c'était Z2 ou Z1
(voir page 33 du manuel pour le schéma de l'afficheur complet)
voici comment son répartis les segments


segment "h"/"DP" c'est le point que tu n'as pas sur ton afficheur

[Fdd_fr]

J'ai changé Z2 et Z3. (2 UDN6118A)

Pour Z1, SN7432N, je n'ai pas trouvé de site qui le vendait.

Le défaut d'origne est le segment E qui reste allumé
