led cpu ne s'allume pas

motte · Message par **motte** » mer. 16 12, 2009 19:51

bonsoir

j'ai changé u15 et u16 car j'avais eu déjà un souci avec eux sur une autre cpu, donc j'y ai cru?
En parcourant l'article sur le dépannage de la cpu , on parle egalement de U14 et U19 qu'en pensez vous

a part un multimètre je n'ai pas d'autres equipements pour le dépannage.

a+ et merci

renaud54 · Message par **renaud54** » mer. 16 12, 2009 20:06

bonsoir,

je pense que tu devrais faire ou acheter au moins une sonde logique ! ça se trouve sur ebay pour une poignée de dollars, (sans clint eastwood cependant...)
sinon tu vas finir pas tout changer, probablement engendrer d'autres pannes et au final ce sera bien plus dur à refaire.

comment sont tes supports U2 U6? noir ou orange ?

motte · Message par **motte** » mer. 16 12, 2009 20:53

rebonsoir

du nouveau la led s'allume enfin, j'ai changé à nouveau Q2 et la led s'est allumée ( en court circuitant Q2 rien ne se passait, je me suis dit 1 composant neuf mais hs)

les supports de u2 et u6 sont noirs

je vais continuer mon dépannage je vais surement avoir encore besoin de vous
merci à tous

alain76 · Message par **alain76** » jeu. 17 12, 2009 17:55

Bonsoir à tous,
très souvent suite à pile qui a coulé, bcp de dégats et pour le support U6, tu peux l'oter en passant une lame fine sur le coté tout comme les autres supports et souvent que de surprises, voir photo
Profite pour vérifier la continuité de toutes les pistes avec une lampe loupe, c'est super
Bon courage et cdt, alain.

alain76 · Message par **alain76** » jeu. 17 12, 2009 18:16

Re, je me relis et OUPS, j'ai vraiment la vue qui baisse

lire U8 et non U6 ; c'est pour celà que j'ai besoin d'une lampe loupe.
Pour motte, on est pas loin l'un de l'autre , contacte moi par MP.
Cdt

renaud54 · Message par **renaud54** » jeu. 17 12, 2009 20:36

alain76 a écrit :Bonsoir à tous,
pour le support U6, tu peux l'oter en passant une lame fine sur le coté tout comme les autres supports et souvent que de surprises, voir photo

pas toujours,

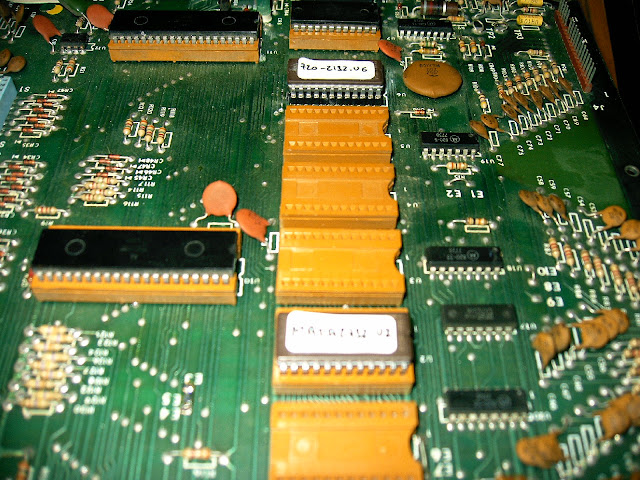

avec ces supports la lame fine ça ne fonctionne pas :

il faut les découper à la Dremel et l'horrible pastique brun jaune fond et coule ! un vrai bonheur !

motte · Message par **motte** » mar. 22 12, 2009 12:17

bonjour à tous

je reprend mon dépannage de cpu

Maintenant que la led reste toujours allumée j'ai vérifié les tensions
u7 broche 24=4.98
u11 40=4.31
u6 24=4.48
u9 8 = 4.98
u8 22 = 2.63 elle devrait être de 5v???
u9 broches 3,36,et37= 2.47v

u6 et u2 et u9 et u 11 sont neufs
j'ai remplacé u15 par un 74ls37 au lieu d'un mc3459l d'origine la panne peut elle venir de là?

d'avance merci de vos réponses

motte · Message par **motte** » lun. 28 12, 2009 17:03

bonjour tout le monde

je viens de changer les supports de u8 et u7, la led reste toujours allumée
si je relie la broche 39 de u11,à la masse la led s'eteint, si je courcircuite la broche 40 et 39 de u9 la led reste allumée

j'ai vérifié les pistes entre u2 u6 et u9 je n'ai rien trouvé d'anormal
sur u8 en broche 22 j'ai 2.7v au lieu de 5v

d'avance merci pour votre aide et bonne fêtes de fin d'année

motte · Message par **motte** » mer. 30 12, 2009 14:19

bonjour à tous

je suis toujours sur mon problème de led qui reste allumée, sur le site de marvin, dans le circuit reset il parle de condo (c1 c2 c5 c3 c13 et c80) comment peut on faire pour les tester, et pensez vous que mon problème puisse venir delà.

sur u8 broche 22 je n'ai que 2.7v au lieu de 5v??

merci pour vos tuyaux

poye · Message par **poye** » mer. 30 12, 2009 15:56

Démarre la cpu en ayant enlever au préalable le 6810 et le 5101.Tu devrais avoir déja 1 flash.Sinon si tu as tout changé il se peut que tes proms de jeu soient hs.
