résistances bobinées qui chauffent énormément

[g80panthera]

Bonjour,

Ce ne sont pas des crochets mais des passe-cables.

A+

[Sputnik 60]

Bonjour
Il faut éviter le crédit permanent, à l'origine, les jukebox ne sont pas prévus pour cette action.
Tu achètes une commande à distance sans fil pour donner un minimum de crédits, que tu sélectionnes directement sans tarder.
Salut

[Gwen53]

Bonjour Bernard et Spoutnik

Mon problème de chauffe est du a mon blocage de l'engrenage du créditeur en Free Play . Le circuit SELECT reste alimenté 24 h/24

Il reste en permanence dans l'état "prêt à sélectionner".

Le plus simple ce serais d'avoir le monnayeur !

Résistance de 150 Ω Tension : 29 V
Puissance : 29² / 150 ≈ 5,6 W

Résistance de 85 Ω Tension : 21 V
Puissance : 21² / 85 ≈ 5,2 W

Au total, les deux résistances dissipent donc environ 10,8 W en permanence. (11 watt)

[Sputnik 60]

Bonjour
Oui, pour le monnayeur, ou une commande à distance sans fil.
Il faudrait essayer de placer plusieurs résistances en série avec un maximum de Watts chacune, toujours avec le risque de brûler la bobine.
Ou encore, les mêmes résistances avec des Watts supérieurs.
Comme ce système chauffe, cela prouve encore que le crédit permanent n'est pas adapté à nos vieux jukebox.
https://www.bing.com/images/search?q=co ... C3&first=1
Salut

[X-3810]

Bonjour. Pour moi le fait d'avoir ou non un monnayeur n'est pas le problème le plus important.
La première chose à faire est de supprimer le pontage ou le blocage mécanique à l'intérieur de la boite à crédit pour
que la bobine "latch solenoid" ne soit plus alimentée en permanence, mais seulement quand on incrémente la boite à crédit par une pièce de monnaie, (nécessité d'ajouter un monnayeur)
ou un bouton poussoir discret caché quelque part .
Si les résistances devaient griller, ce ne serait pas très grave ni couteux de les remplacer, mais si c'est le "latch solenoid" qui fume, c'est plus problématique..
Comme il a été répété plus haut, en mode de fonctionnement normal en exploitation, les gens qui introduisaient une pièce dans le monnayeur
faisaient immédiatement des sélections jusqu'à épuisement des crédits (la générosité a ses limites ! !).
je ne connais pas suffisamment ces jukebox pour t'indiquer comment ni t'aider à remettre la boite à crédit dans sa configuration initiale,
mais je pense que c'est la seule et unique solution pour résoudre ce problème de surchauffe inquiétante.
Amicalement, Sylvain.

[bernard69]

Si l'on met plusieurs résistances, elles se partageront la puissance et chacune d'elle chauffera moins, mais la production de chaleur totale totale sera toujours de 10,8 watts.
Pour info, les tubes fluos et leurs ballasts produisent plus ce chaleur que ça, et juke-box en exploitation, ils étaient alimentés en permanence.

Quand à la bobine de latch, avec la limitation de la tension à ses bornes et celle du courant qui la traverse grâce à la résistance, son échauffement reste faible et sans risque.

Mes Wurlitzer perso et ceux de mes amis fonctionnent tous avec le créditeur ponté en free play, et je n'ai jamais eu à remplacer la moindre bobine de latch.
Attention, les autres marques de juke-box ou les Wurlitzer allemands ne disposent pas de cette résistance de protection, et la destruction de la bobine de latch est possible.

Maintenant, si cela t'inquiète tant, tu peux comme indiqué remplacer le pontage par un bouton discret avec le risque que quelqu'un actionne ce bouton et ne consomme pas le(s) crédit(s).
Je pense que tu as maintenant tous les éléments pour choisir la solution qui te convient, je me retire de ce sujet.

Bernard

[Gwen53]

Voila la solution que j’ai prise

Recâblage de la bobine qui décréditait sur le bloc monnayeur.

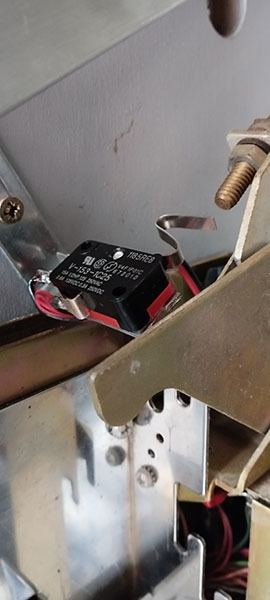

Pour pouvoir avoir un crédit j’ai installé un contact branché sur la bascule des pièces de monnaies.

Pour actionner ce contact j’appuie sur le bouton de remboursement des pièces.

Chaque pression sur le bouton de remboursement simule l'introduction d'une pièce et ajoute un crédit. (La tige métallique va appuyer sur le contact pour obtenir un crédit)




En espérant un jour je trouvé le bon monnayeur

[X-3810]

Voici une excellente solution à tes problèmes. Il faudra penser à épuiser tes crédits en faisant la ou les sélections nécessaires.
Pour info, mon SEEBURG HF100G qui est pratiquement tous les jours en service pour me tenir compagnie m'a un peu fait "gamberger" :
De peur de griller le latch qui chauffait énormément, j'avais vue qu'il se vendait sur internet un petit accessoire qui met un crédit virtuel
(activation du solenoid latch bar ) dès qu'on appui sur une touche lettre ou chiffre. Une fois la seconde touche actionnée, le solenoid retombe.
Si quelqu'un n'enfonce qu'une seule touche, le solenoid retombe tout seul après une dizaine de secondes.
Bien entendu l'auteur de ce boitier magique a gardé le secret de sa fabrication pour assurer ses ventes, mais à force d'observer et comprendre le fonctionnement du jukebox
j'ai pu me fabriquer un tel dispositif caché dans le jukebox avec un inter permettant de revenir au mode normal avec monnayeur.
Bien entendu, il ne sera pas directement adaptable sur ton WURLITZER, pour cela il faudrait qu'un spécialiste wurlitzer se penche sur la question..

[Gwen53]

Bonsoir X-3810 ,
Pour le moment, plus de chaleur, je pense avoir sécurisé le solenoid et les résistances.

Mais je veux bien en savoir plus sur ton crédit virtuel

Ce que je comprend : Tu appuie sur un chiffre ou une lettres ça va enclenché un relais temporisé et les contacts de ce relais envoie du 12 volts sur le solenoid .
et dix seconde âpres la bobine du solenoid se décolle.

J'ai fais un test a la mains j'ai enclenché une lettre, j'ai maintenu le solenoid enclenché et j'ai sélectionné le chiffre, la selection a été prise , j'ai relâché le solenoid le chiffre et la lettre se débloque

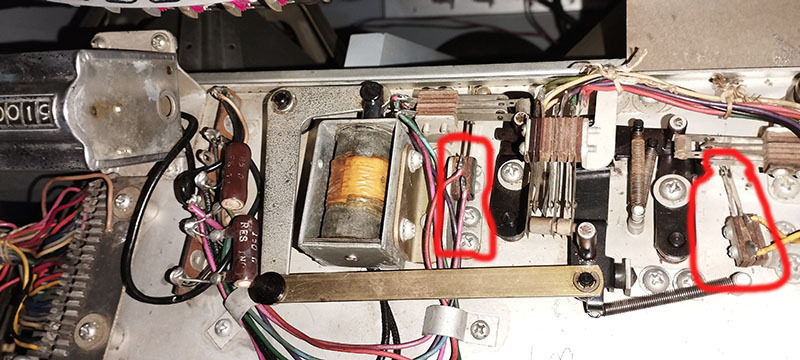

Reste a voir si je peux trouver du courant pour alimenter la bobine du relais sur ces contacts (Rouge) qui s'ouvre quand on enclenche une lettre ou chiffre

[X-3810]

Bonsoir X-3810 ,
Ce que je comprend : Tu appuie sur un chiffre ou une lettres ça va enclenché un relais temporisé et les contacts de ce relais envoie du 12 volts sur le solénoïde .
et dix seconde âpres la bobine du solénoïde se décolle.

Bonsoir. Petite précision. Sur les seeburg des années 50 série 100, le clavier et la boite à crédit sont reliés par un câble et un connecteur Octal.
Mon boitier s'intercale sur cette liaison.
Cas N°1 : On appuie sur la première touche de sélection, un relais colle et un de ses contacts de sortie alimente le solénoïde la touche reste donc enfoncée.
On appuie sur la seconde touche, la sélection correspondante est mémorisée et le relais retombe immédiatement.
Cas N°2 : On appuie sur la première touche de sélection, un relais colle et un de ses contacts de sortie alimente le solénoïde la touche reste donc enfoncée.
Si dans les 10 secondes on n'appuie pas sur la seconde touche, le relais et donc le solénoïde retombent. Aucune sélection n'est donc mémorisée.
Mon montage n'est valable que pour les SSEBURG 100 sélections des années 50. Sur ton WURLITZER, la connectique et le principe
de fonctionnement sont certainement totalement différents. Je pense qu'il faudrait repenser le système pour l'adapter. Ton système est très bien,
Me concernant, ma petite fille de 4 ans un peu "touche à tout" s'amusait un peu trop souvent à enfoncer une seule touche, ça risquait de mal finir...

principe free play.png (94.11 Kio) Consulté 84 fois
