Problème série de switchs Playboy78 (résolu)
Bonjour,
Suite à un long transport en voiture mon playboy78 dysfonctionne.
Une série de switchs (qui partagent un même fil jaune/blanc 53 A4J2 4) ne fonctionnent plus : le grotto, les targets fixes de gauche, la pastille et la ligne 5000. (Voir PJ)
J'ai testé la continuité du fil jaune/blanc jusqu'à la carte MPU et ça me semble être ok.
A priori tous les condensateurs sont bons (changés récemment)
Je n'ai pas encore testé les diodes. Comme je suis très moyen en soudure, et donc avant de dessouder pour tester, je voudrais savoir si une seule diode ou cndensateur défectueux peut "condamner" toute une série de switchs ? ou si il y aurait une autre piste à investiguer avant de dessouder.
Pour info:
- J'ai eu un pb similaire il y a qqes mois après une période de deux mois sans jouer
- en tirant le flipper pour l'ouvrir les vibrations ont corrigé le pb, j'ai pensais que c'était un faux contact ou mini oxydation
- tout refonctionnait correctement
- ensuite j'ai changé la carte MPU par une carte Allteck (l'ancienne avait fait son temps ...)
- ensuite j'ai testé plusieurs semaines sans problème.Je pense (et j'espère ) donc que la nouvelle carte est hors de cause et que c'est l'ancien problème qui est "revenu". Je n'ai pas pensé à apporter l'ancienne carte.
Pour info je suis débutant en flippers électroniques (qqes notions en électro-méca), novice en électronique et je n'ai qu'un petit multimètre numérique (qui fait quand même diode) et un fer à souder (et j'ai commandé des diodes et des condensateurs)
Merci d'avance pour vos réponses.
Suite à un long transport en voiture mon playboy78 dysfonctionne.
Une série de switchs (qui partagent un même fil jaune/blanc 53 A4J2 4) ne fonctionnent plus : le grotto, les targets fixes de gauche, la pastille et la ligne 5000. (Voir PJ)
J'ai testé la continuité du fil jaune/blanc jusqu'à la carte MPU et ça me semble être ok.
A priori tous les condensateurs sont bons (changés récemment)
Je n'ai pas encore testé les diodes. Comme je suis très moyen en soudure, et donc avant de dessouder pour tester, je voudrais savoir si une seule diode ou cndensateur défectueux peut "condamner" toute une série de switchs ? ou si il y aurait une autre piste à investiguer avant de dessouder.
Pour info:
- J'ai eu un pb similaire il y a qqes mois après une période de deux mois sans jouer
- en tirant le flipper pour l'ouvrir les vibrations ont corrigé le pb, j'ai pensais que c'était un faux contact ou mini oxydation
- tout refonctionnait correctement
- ensuite j'ai changé la carte MPU par une carte Allteck (l'ancienne avait fait son temps ...)
- ensuite j'ai testé plusieurs semaines sans problème.Je pense (et j'espère ) donc que la nouvelle carte est hors de cause et que c'est l'ancien problème qui est "revenu". Je n'ai pas pensé à apporter l'ancienne carte.
Pour info je suis débutant en flippers électroniques (qqes notions en électro-méca), novice en électronique et je n'ai qu'un petit multimètre numérique (qui fait quand même diode) et un fer à souder (et j'ai commandé des diodes et des condensateurs)
Merci d'avance pour vos réponses.
Modifié en dernier par ucorsu le lun. 15 04, 2024 16:46, modifié 1 fois.
- lioevry
- Dept: 91
- Rech/Achete: 0 flip
- Messages : 2292
- Enregistré le : 11/08/2015
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : essonne 91130
Re: Problème série de switchs Playboy78
Pour faire du dépannage, tu ne peux pas dire...
ça semble être OK...
c'est OK ou KO
la continuité il faut la tester jusqu'au bout c'est à dire directement sur la carte CPU ...
car tu peux avoir des cosses de connecteur oxydées (ou des soudures sèches sur le connecteur si c'est une vieille carte bien sur...)
ça semble être OK...
c'est OK ou KO
la continuité il faut la tester jusqu'au bout c'est à dire directement sur la carte CPU ...
car tu peux avoir des cosses de connecteur oxydées (ou des soudures sèches sur le connecteur si c'est une vieille carte bien sur...)
si tu flippes ... le Flipper reste ton plus fidèle partenaire!
http://www.pinballowners.com/lioevry
http://www.pinballowners.com/lioevry
-
- Dept: 92
- Rech/Achete: 0 flip
- Messages : 21
- Enregistré le : 20/08/2018
- Pas vu depuis 1 mois
- Niveau : Débutant
- Pro / revendeur : non
Re: Problème série de switchs Playboy78
Oui,j'ai prévu de re-tester pour confirmer.
Mais comme le flipper est dans un bar (un bar Corse: enfumé et bruyant) chaque intervention est un peu compliquée, c'est pourquoi j'essaye d'avoir plusieurs pistes à investiguer quand je m'y déplace.
Mais comme le flipper est dans un bar (un bar Corse: enfumé et bruyant) chaque intervention est un peu compliquée, c'est pourquoi j'essaye d'avoir plusieurs pistes à investiguer quand je m'y déplace.
- lioevry
- Dept: 91
- Rech/Achete: 0 flip
- Messages : 2292
- Enregistré le : 11/08/2015
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : essonne 91130
Re: Problème série de switchs Playboy78
Je vois le tableau...pas facile de travailler dans ces conditions et au coup par coup.
Une colonne complète Hs c'est surement la connectique si tu as mis une carte Cpu neuve sauf si cette colonne est en CC anormal avec des signaux >5V ?
Une colonne complète Hs c'est surement la connectique si tu as mis une carte Cpu neuve sauf si cette colonne est en CC anormal avec des signaux >5V ?
si tu flippes ... le Flipper reste ton plus fidèle partenaire!
http://www.pinballowners.com/lioevry
http://www.pinballowners.com/lioevry
- Philippe912
- Dept: 91
- Rech/Achete: 0 flip
- Messages : 299
- Enregistré le : 02/06/2013
- Niveau : Débutant
- Pro / revendeur : non
- Localisation : Ile de France
Re: Problème série de switchs Playboy78
bonjour,
si cela fonctionnais avant
La 1ere chose a faire enlevé et remettre plusieurs fois les connecteurs
Par la meme occasion les vérifiés
@++
si cela fonctionnais avant
La 1ere chose a faire enlevé et remettre plusieurs fois les connecteurs
Par la meme occasion les vérifiés
@++
- Sputnik 60
- Dept: 000
- Rech/Achete: 0 flip
- Messages : 1031
- Enregistré le : 14/05/2010
- Niveau : Débutant
- Localisation : En Europe
Re: Problème série de switchs Playboy78
Bonjour
Si tu as utilisé le test des contacts et si la carte est bonne, comme les autres participants ( voir soudures à l'arrière des fiches mâles aussi ), contrôler la fiche femelle et peut-être trouver un câble coupé sur l'un des contacts du plateau, le premier de la ligne par exemple, je ne connais pas le sens du câblage de ce modèle de flipper.
Salut
Si tu as utilisé le test des contacts et si la carte est bonne, comme les autres participants ( voir soudures à l'arrière des fiches mâles aussi ), contrôler la fiche femelle et peut-être trouver un câble coupé sur l'un des contacts du plateau, le premier de la ligne par exemple, je ne connais pas le sens du câblage de ce modèle de flipper.
Salut
-
- Dept: 92
- Rech/Achete: 0 flip
- Messages : 21
- Enregistré le : 20/08/2018
- Pas vu depuis 1 mois
- Niveau : Débutant
- Pro / revendeur : non
Re: Problème série de switchs Playboy78
Bonjour,
Le problème est résolu.
J'ai passé bcp de temps à tester la continuité et le voltage jusqu'au connecteur et c'était OK, ce qui m'a un peu découragé.
Ce n'est qu'après un certain temps que j'ai fini par détacher la carte MPU et voir qu'il y a des pins qui dépassent sous les broches (c'est probablement évident mais je le rappelle pour un autre novice comme moi ... je n'avais pas vu le message de Sputnik ) Et là y'avait plus continuité !!!
J'ai commencé par nettoyer la cosse avec un produit contact ... puis enfoncé une allumette taillée à peu près au bon diamètre pour "gratter" un peu. Et là, je n'ai rencontré aucune résistance en l'enfonçant ce qui n'était pas le cas des autres cosses. J'en ai déduit qu'elle était bien abimée et ne faisait plus contact ce qui s'est confirmé quand je l'ai sortie ... toute pourrie et oxydée !
Pour l'instant j'ai bricolé un truc en la repliant pour faire contact mais je voudrais changer cette cosse.

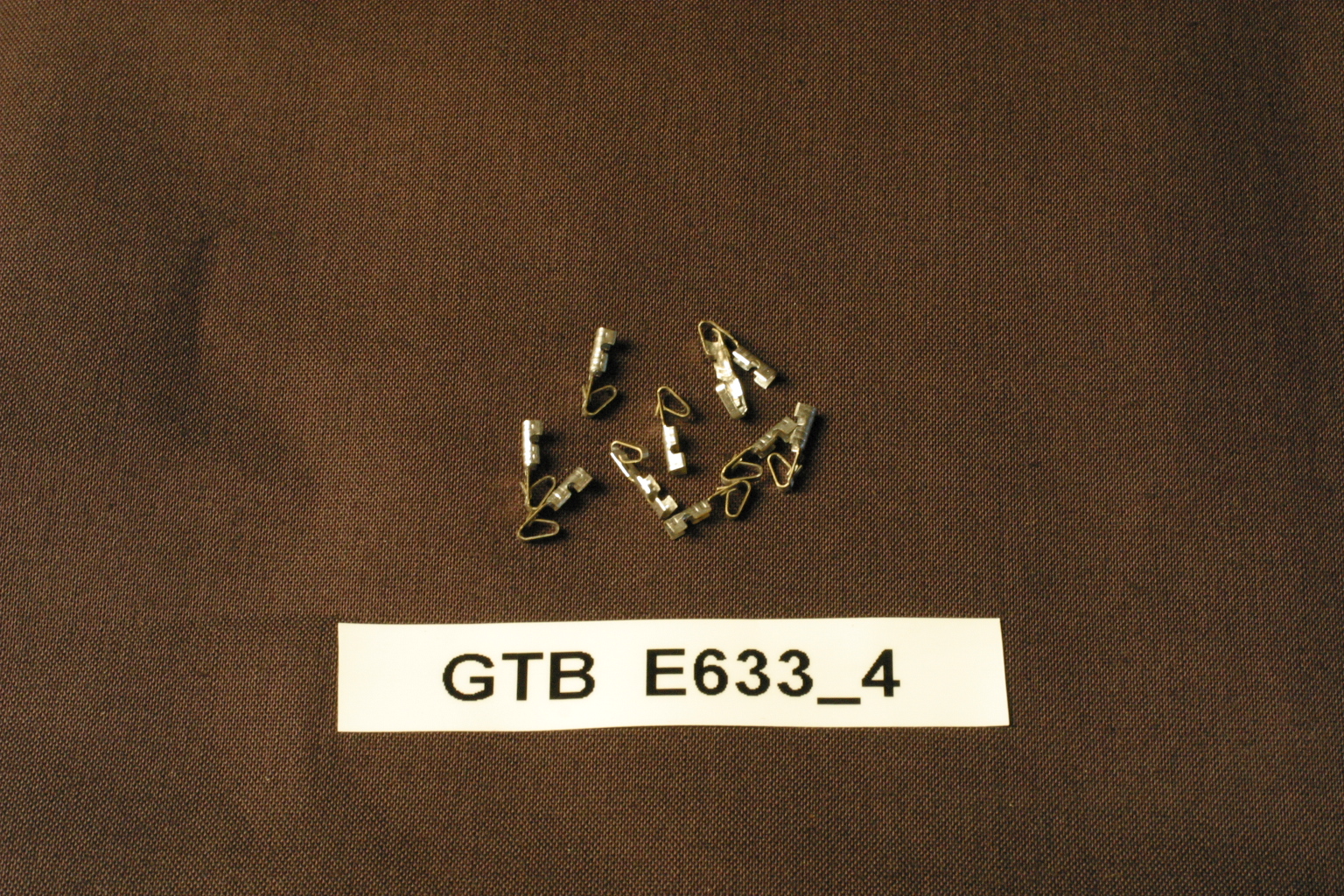

Quelqu'un peut-il me confirmer que c'est bien ces pièces qu'il me faut : https://www.chmpinball.com/PHOTOS/o_pho ... 085543.jpg
La cosse que j'ai sortie est méconnaissable mais je pense que ça devait ressembler à ça ... il y a 46 ans !
Merci en tout cas pour vos conseils ça m'a évité de partir dans un dé-soudage/soudage inutile.
Le problème est résolu.
J'ai passé bcp de temps à tester la continuité et le voltage jusqu'au connecteur et c'était OK, ce qui m'a un peu découragé.
Ce n'est qu'après un certain temps que j'ai fini par détacher la carte MPU et voir qu'il y a des pins qui dépassent sous les broches (c'est probablement évident mais je le rappelle pour un autre novice comme moi ... je n'avais pas vu le message de Sputnik ) Et là y'avait plus continuité !!!
J'ai commencé par nettoyer la cosse avec un produit contact ... puis enfoncé une allumette taillée à peu près au bon diamètre pour "gratter" un peu. Et là, je n'ai rencontré aucune résistance en l'enfonçant ce qui n'était pas le cas des autres cosses. J'en ai déduit qu'elle était bien abimée et ne faisait plus contact ce qui s'est confirmé quand je l'ai sortie ... toute pourrie et oxydée !
Pour l'instant j'ai bricolé un truc en la repliant pour faire contact mais je voudrais changer cette cosse.
Quelqu'un peut-il me confirmer que c'est bien ces pièces qu'il me faut : https://www.chmpinball.com/PHOTOS/o_pho ... 085543.jpg
La cosse que j'ai sortie est méconnaissable mais je pense que ça devait ressembler à ça ... il y a 46 ans !
Merci en tout cas pour vos conseils ça m'a évité de partir dans un dé-soudage/soudage inutile.
- lioevry
- Dept: 91
- Rech/Achete: 0 flip
- Messages : 2292
- Enregistré le : 11/08/2015
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : essonne 91130
Re: Problème série de switchs Playboy78 (résolu)
référence des cosses Molex KK® Trifurcon™ originales;
https://fr.farnell.com/molex/08-52-0123 ... dp/2135936
mais elles existent en version 3 contacts plus efficace
https://fr.farnell.com/molex/08-52-0113 ... 1YQAvD_BwE
https://fr.farnell.com/molex/08-52-0123 ... dp/2135936
mais elles existent en version 3 contacts plus efficace
https://fr.farnell.com/molex/08-52-0113 ... 1YQAvD_BwE
Modifié en dernier par lioevry le mar. 16 04, 2024 20:14, modifié 1 fois.
si tu flippes ... le Flipper reste ton plus fidèle partenaire!
http://www.pinballowners.com/lioevry
http://www.pinballowners.com/lioevry
- fabien
- Dept: 86
- Collec Perso: 0 flip
- Rech/Achete: 0 flip
- Messages : 3656
- Enregistré le : 01/10/2002
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Neuville de Poitou
Re: Problème série de switchs Playboy78 (résolu)
Le 1er lien concerne des connecteurs KK standard mais pas trifurcon, les KK trifurcon (3 contacts) c'est uniquement les contacts du 2eme lien.lioevry a écrit : ↑mar. 16 04, 2024 09:04référence des cosses Molex KK® Trifurcon™ originales;
https://www.mouser.fr/ProductDetail/538-08-52-0101-CT
mais elles existent en version 3 contacts plus efficace
https://fr.farnell.com/molex/08-52-0113 ... 1YQAvD_BwE
