Salut, si tu as toujours ces problèmes après changement des composants et que tes connecteurs sont tous OK, il se peut que le coupable soit l'isolant entre le contact EOS du flipper supérieur droit et le switch de la matrice. Si le 24V de la bobine du flip part dans le 5V de la matrice, les Z13 et Z14 grillent.
Observe le mécanisme du flipper supérieur droit, tu verra l'EOS, fermé au repos et un contact plus fin, ouvert au repos. Entre les deux, il doit y avoir un isolant de couleur marron, il est assez fin. vérifies la continuité entre les deux lames de l'EOS et de la matrice qui sont en contact quelque soit la position du batteur, il ne doit pas y avoir continuité, sinon il te faudra remplacer l'isolant et changer les composants.
Tu peux aussi mettre des photos du mécanisme

[korben51]

Salut, si tu as toujours ces problèmes après changement des composants et que tes connecteurs sont tous OK, il se peut que le coupable soit l'isolant entre le contact EOS du flipper supérieur droit et le switch de la matrice. Si le 24V de la bobine du flip part dans le 5V de la matrice, les Z13 et Z14 grillent.
Observe le mécanisme du flipper supérieur droit, tu verra l'EOS, fermé au repos et un contact plus fin, ouvert au repos. Entre les deux, il doit y avoir un isolant de couleur marron, il est assez fin. vérifies la continuité entre les deux lames de l'EOS et de la matrice qui sont en contact quelque soit la position du batteur, il ne doit pas y avoir continuité, sinon il te faudra remplacer l'isolant et changer les composants.
Tu peux aussi mettre des photos du mécanisme

Bonjour AB77

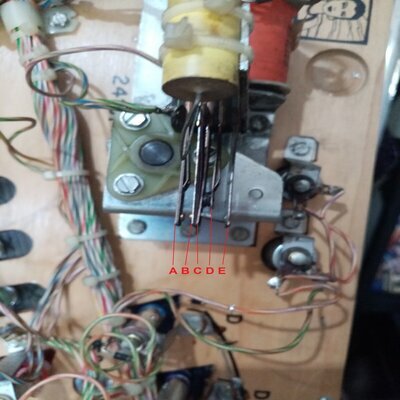

J'ai vérifier le contact EOS

Cela passe entre C et D et nul part ailleurs

Les 2 feuilles de "carton" entre B et C ne sont pas perforée

[AB77]

Salut,

Donc il n'y a pas continuité entre la lame B et la lame C quelque soit la position du batteur (haut ou bas), le souci vient d'ailleurs.
Essaie de débrancher le connecteur A1-J6, il lie tous les switches du plateau à la CPU. Le bouton de test sera toujours accessible avec ce connecteur débranché, va alors en test switches pour voir si le résultat est différent. En fonction du résultat, on pourra savoir d'où provient le souci

[korben51]

Salut,

Donc il n'y a pas continuité entre la lame B et la lame C quelque soit la position du batteur (haut ou bas), le souci vient d'ailleurs.
Essaie de débrancher le connecteur A1-J6, il lie tous les switches du plateau à la CPU. Le bouton de test sera toujours accessible avec ce connecteur débranché, va alors en test switches pour voir si le résultat est différent. En fonction du résultat, on pourra savoir d'où provient le souci

Salut AB77

J'ai débranché A1-J6, mais j'ai pas accès au bouton Test

[AB77]

En effet, cela a changé, le câblage a été modifié à partir du Bad Girls et le bouton test ne fonctionne pas sans A1-J6 et A9-P1...
Du coup il te faudrait tester Z13 et Z14 avec un multimètre. Tu peux mesurer la résistance entre les entrées et la masse et la sortie et la masse des 4 NAND de Z13 et Z14 et comparer ces résultats avec ceux que tu obtiens sur les 4 NAND de Z9 (vers la RAM) qui est normalement fonctionnel . Si tu as besoin d'une datasheet pour t'aider lors des mesures, les NAND sont des SN7400N

[korben51]

En effet, cela a changé, le câblage a été modifié à partir du Bad Girls et le bouton test ne fonctionne pas sans A1-J6 et A9-P1...
Du coup il te faudrait tester Z13 et Z14 avec un multimètre. Tu peux mesurer la résistance entre les entrées et la masse et la sortie et la masse des 4 NAND de Z13 et Z14 et comparer ces résultats avec ceux que tu obtiens sur les 4 NAND de Z9 (vers la RAM) qui est normalement fonctionnel . Si tu as besoin d'une datasheet pour t'aider lors des mesures, les NAND sont des SN7400N

Salut

la maintenant mes compétence ne peuvent pas le faire , cela commence a être trop technique pour moi

Si inter change Z13 et Z14 pour voir si j'ai le même défaut ?

[AB77]

C'est une bonne idée, s'ils sont HS tu devrais avoir des résultats différents ! Essaie de faire ça !

[korben51]

C'est une bonne idée, s'ils sont HS tu devrais avoir des résultats différents ! Essaie de faire ça !

j'ai inversé Z13 et Z14, et toujours le même défauts, par contre la référence des nand sont SN74HC00N

Je ne sais pas si cela ai normal quand je fais le "TEST/RELAIS BOBINE" au test "LAMPE - 2" la bobine éjection de balle s'active

[AB77]

Exactement les mêmes switches sont lus fermés ??

Oui normal pour la lampe 2 et certaines autres, Gottlieb a utilisé certains des transistors de lampes pour commander les bobines moins puissantes et les relais. Toutes les bobines pilotées par un transistor de lampe sont activées en test relais/bobines

[korben51]

Exactement les mêmes switches sont lus fermés ??

Tous les mêmes switches sont fermés

00-01-03-05
10-11-13-15-17
20-21-23-25
30-31-33-35
40-41-43-45
50-51-53-55
60-61-63-65
70-71-73-75
