Un problème de switch qui reste fermé? Vérifie qu'il y a bien un "clic" (flipper éteint et oreille tendue) quand tu fermes le contact sur lequel la bille tombe lorsqu'elle est perdue (car ta vidéo peut laisser penser que la bobine s'active car "elle" croit la bille présente). Bonnes recherches

[korben51]

Un problème de switch qui reste fermé? Vérifie qu'il y a bien un "clic" (flipper éteint et oreille tendue) quand tu fermes le contact sur lequel la bille tombe lorsqu'elle est perdue (car ta vidéo peut laisser penser que la bobine s'active car "elle" croit la bille présente). Bonnes recherches

J'ai vérifié les 2 switch, merci

[korben51]

J'ai une piste, quelqu'un peut me confirmé si cela correspond

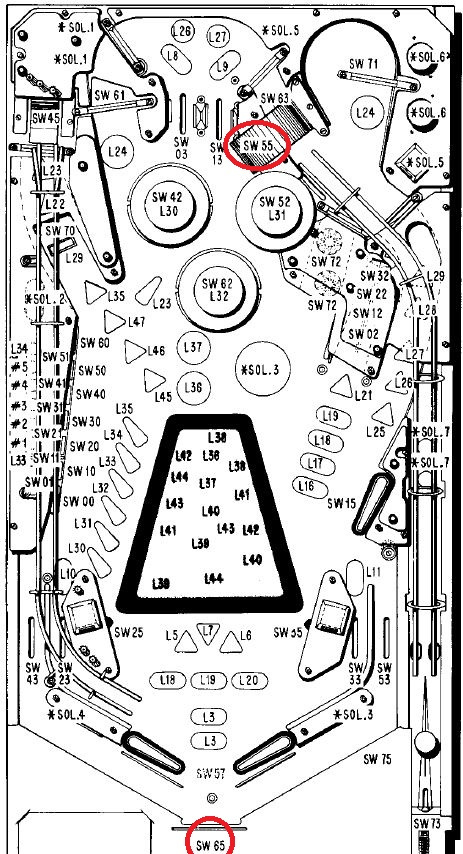

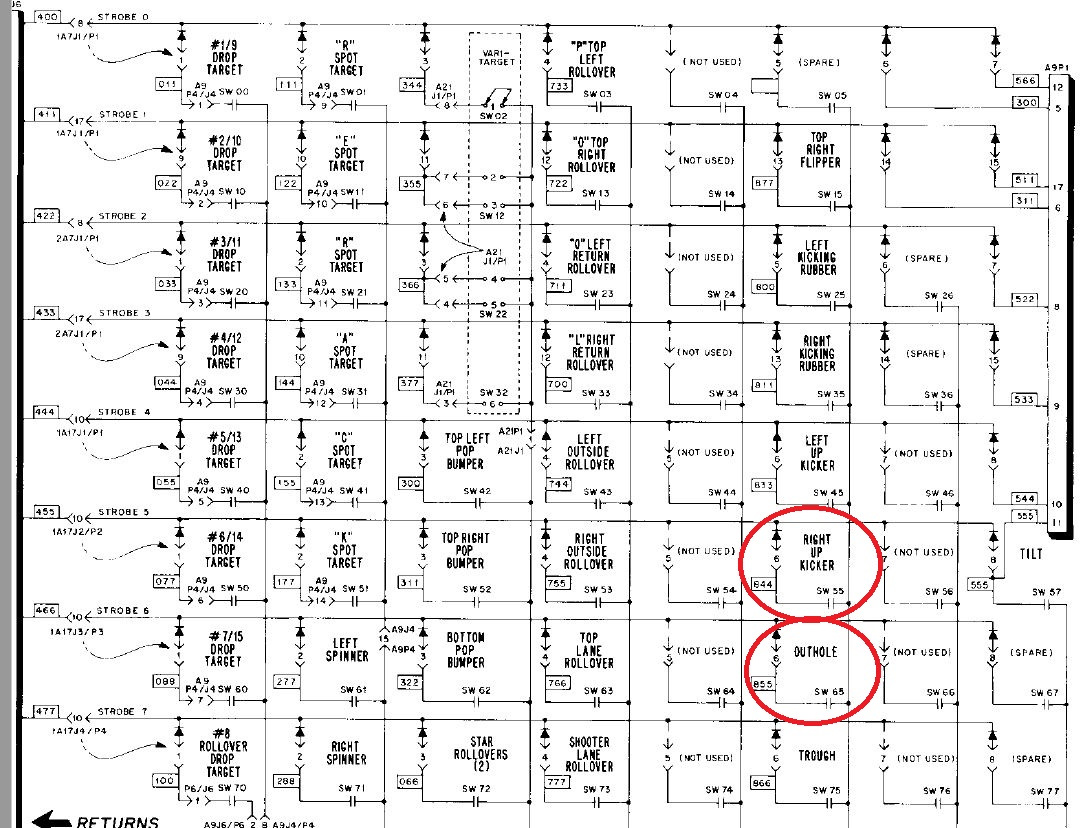

J'ai les 2 bobines qui tourne comme sur la vidéo d'un post précédent qui font que de tourner en continue, qui corresponde au switch SW55 et SW65 entourer en rouge ci dessus et ci dessous

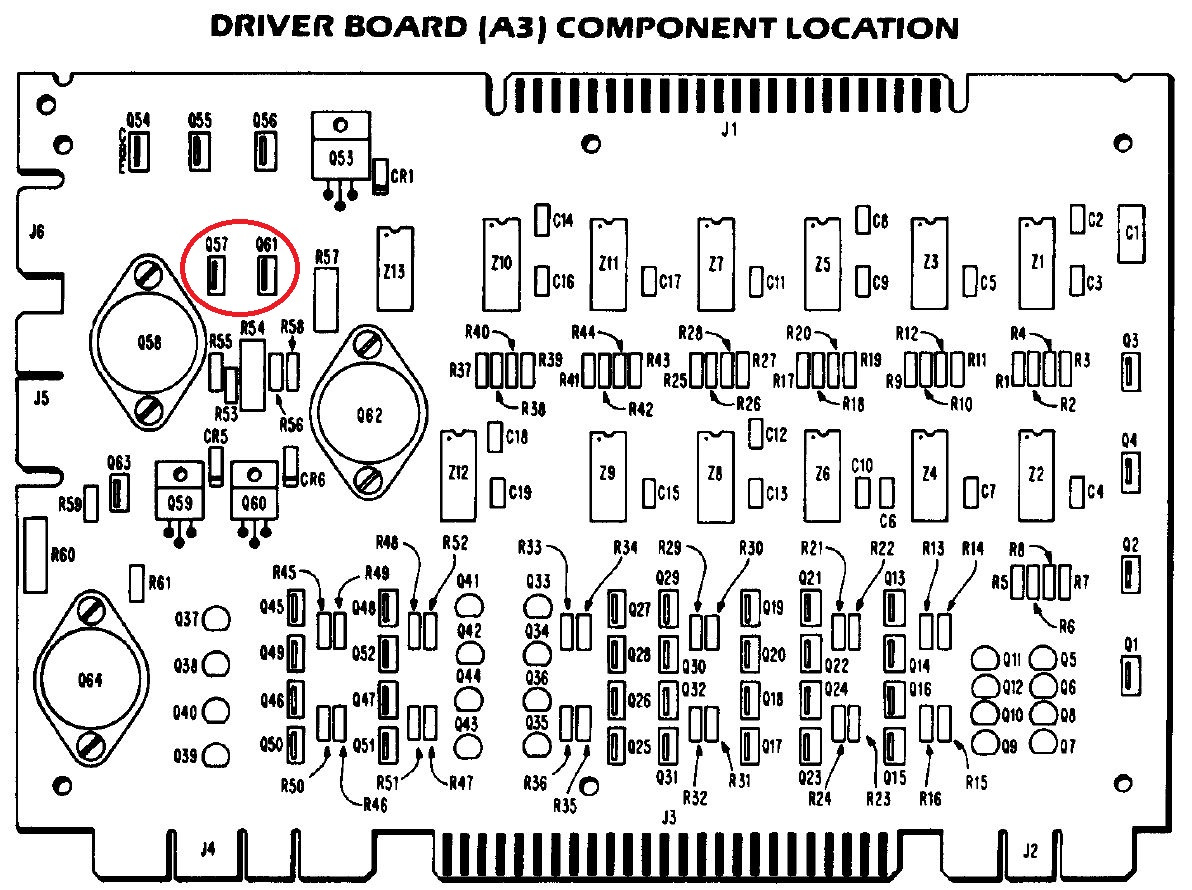

J'ai testé les diode, il me semble que Q57 et Q61 sont défaillant

Cela pourrait correspondre à mon problème ? (Trop novice pour comprendre le Shéma )

[litchie85]

Sur le manuel (non dispo en ligne), tu dois avoir une page qui regroupe tous les Q (transistors) avec leurs bobines ou leurs switchs.
C'est un tableau sur lequel tu pourras donc voir si tes SW55 et SW65 correspondent à tes Q57 et Q61.
Parfois ce tableau est aussi agrafé dans la caisse, ou peut-être dans le fronton...à voir la fantaisie Gottlieb!

[AB77]

Salut,

Le mieux est de faire une vérification des switches en mode test. Enleve les billes du flipper et remonte toutes les cibles. Ensuite, va mode test switches avec le bouton rouge dans la caisse.
Tu verras apparaître sur l'afficheur tous les switches que la CPU detecte fermés.

- Si le flipper affiche qu'un switch est fermé, il faut le vérifier
- Si une ligne ou colonne apparaît fermée il va falloir regarder du côté des composants de la matrice des switches sur la CPU

Donne nous les résultats de ce test pour qu'on puisse t'aider

[korben51]

Salut,

Le mieux est de faire une vérification des switches en mode test. Enleve les billes du flipper et remonte toutes les cibles. Ensuite, va mode test switches avec le bouton rouge dans la caisse.
Tu verras apparaître sur l'afficheur tous les switches que la CPU detecte fermés.

- Si le flipper affiche qu'un switch est fermé, il faut le vérifier
- Si une ligne ou colonne apparaît fermée il va falloir regarder du côté des composants de la matrice des switches sur la CPU

Donne nous les résultats de ce test pour qu'on puisse t'aider

Salut AB77

Tous les switch sont fermé, ci dessous la vidéo du test

phpBB [video]

[andre61]

Bonjour,
D'après ta vidéo, sur toutes les lignes de switches (suivant la matrice que tu as déjà communiquée) ton afficheur indique le même problème :
Switches fermés : 0,1,3,5
Switches fermés : 10,11,13,15
Switches fermés : 20,21,23,25
etc.
Tu as un problème sur les colonnes de cette matrice de switches.
Problème sur la colonne 0, la colonne 1, la colonne 3 et la colonne 5.
Il faut prendre le schéma de la carte CPU pour vérifier les composants en cause et suivre le signal concerné.
p24 de la doc
Soit un problème avec les 2 7400 (Z13 et Z14) et/ou un problème avec le 6532 (U4)

Ceci étant, as-tu vérifié les connecteurs de la liaison entre la carte puissance et la carte CPU.
- problème d'oxydation de contacts
- problème de contacts cassés
- problème de fils coupés

@+
DD

[korben51]

Bonjour DD

Merci pour tes réponses

Doc pinball à Cagny ma changé U4 - Z11 - Z13 et Z14

Je n'ai pas de problème d'oxydation sur mes contact

j'ai vérifié les fil avec ohmmètre du SW 55 et SW 65 jusqu'à la prise A1J6

et du SW 55 jusqu'à la prise 1A 17 J2
et du SW 65 jusqu'à la prise 1A 17 J3

Le courant passe

[andre61]

Bonsoir,
Donc, si j'ai bien compris, les circuits U4, Z11, Z13 et Z14 ont été changés et ta vidéo correspond au test des switches APRES changement des circuits. Est-ce exact ?
@+
DD

[korben51]

Bonsoir,
Donc, si j'ai bien compris, les circuits U4, Z11, Z13 et Z14 ont été changés et ta vidéo correspond au test des switches APRES changement des circuits. Est-ce exact ?
@+
DD

Bonsoir DD

oui m'a vidéo date après le changement U4, Z11, Z13 et Z14
