Problème éjection bille flipper popeye

[Madé]

bon tu à installé 2 nouveau board d'opto neuf,et à tu vérifié les prise de chaque carte.
si tu te en test de contact et que tu brasse les fil de t'est prise, il y a tu des contacte qui ouvre ou ferme.
et ci l'opto 57 vas pas bien ou il gronde avec le piton pour tiré la boule ou le board de flipper .
regarde attentivement quand tu ferme le plateau de jeux, si sa vas pas touché sur le piton ou le board .
et regarde la micro switches ou la première bille tombe sur le plateau .
bonne chance.

[Nightbird13]

Merci, j'ai été débordé ces derniers jours.
Je teste ce week end

[Nightbird13]

Bon je suis de retour sur la réparation du Flip.
Un empêchement familial m'a beaucoup pris ces derniers jours, mais me revoilà
Bon j'ai plus de problèmes sur la roue et l'éjection de bille, mais mon Flip s'est arrêté en pleine partie.
J'ai vérifié les fusibles, ils sont tous bon, du coup je sèche.

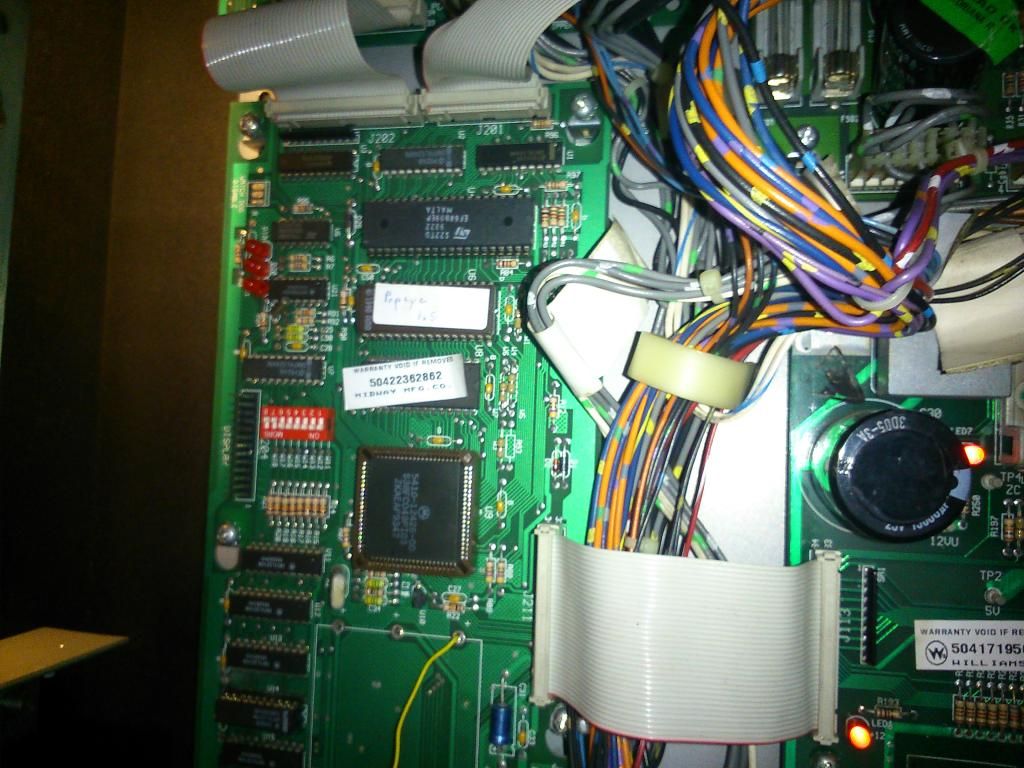

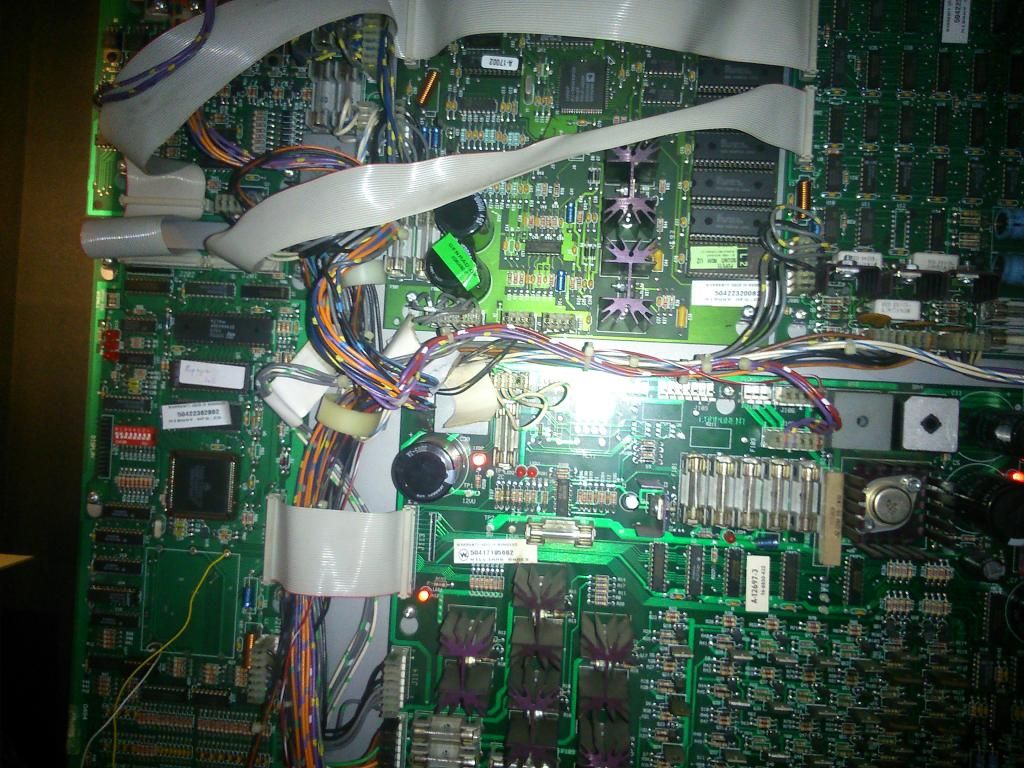

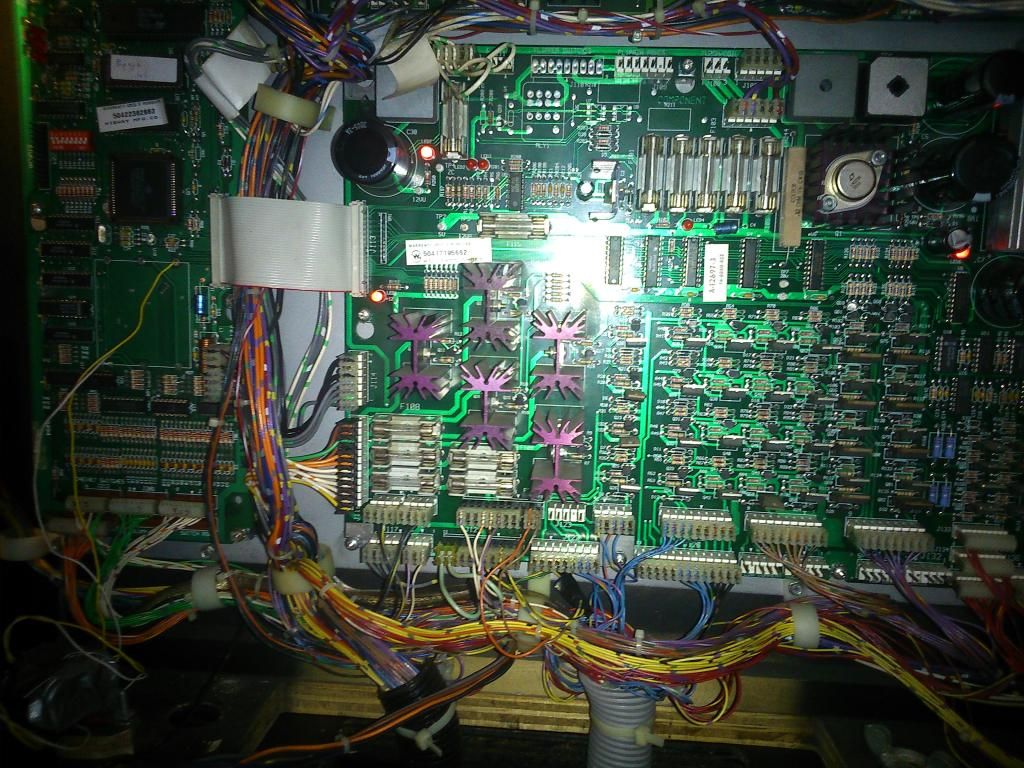

Voici quelques photos des cartes


La carte cpu aucune Led allumée


Quelqu'un a une idée
Merci

[Nightbird13]

Personne a une idée, je suis perdu
Merci

[jb]

tu n'as plus de 5v,voir du coté du fusible f113,du pont de diode br2 et le condo C5 et du regulateur Q1 sur la driver.
suspecté le connecteur j101 aussi.

[Nightbird13]

Merci pour les infos
Je vais regarder sur ce que tu m'as indiqué

[Nightbird13]

Bon hier soir, je me suis remis sur le Flip, mais j'ai eu la fâcheuse surprise de découvrir que mes neveux se sont amusés avec mon testeur, du coup plus de pile
Sinon j'ai changé f111 et f113, le Flip ne redémarre pas, donc je vais regarder br2,Condo c5 et régulateur q1.

[Nightbird13]

Bon du nouveau sur le Flip.
BR2 et un Condo de changés ,le Flip fonctionne à nouveau , un grand merci à JILUK mais il recommence à éjecter les billes en continu.
Du coup démontage de la carte cpu, une coulée d'acide a fait pas mal de dégât
Reste à savoir si elle peut être réparée

[Nightbird13]

Bon ca y est le Flip est a nouveau fonctionnel
Mes cartes opto avaient de nouveau laché, résistance coupé en deux et sur la cpu changement de u14,u15 et u20.
Plus d'éjection de bille intempestive et en continu, si ce n'est la roue sur les multiball qui tourne pour rien de temps en temps.

[jb]

u15 n'avait rien a voir avec ta panne normalement.
