Petit disfonctionnements sur flipper twilight zone...

[Poup]

Un flash qui ne s'allume pas alors que le câblage est bon, j'ai eu ce problème et ça venait de son transistor sur la carte.
Vérifie donc bien la continuité de bout en bout, donc de la carte à la lampe des deux côtés et après teste le transistor

[jb]

là ta flash doit marcher avec celle entre les bumpers donc si celle des bumpers marche,le transistor est bon donc c'est soit un probleme de connectique ou un probleme de douille.

[DER33]

Alors ou je suis vraiment trop naze et je ne voyais pas que ça flashait avec la vieille ampoule qui était en place, ou j'ai touché une tripoté le bon contact car ça c'est bon !!!

Faut dire aussi que les led aident à y voir plus clair ; )




Par contre parfois l'horloge s initialise correctement lorsque j'allume le tz (ça va bien sur 12h au début), parfois ça va s'initialiser sur 10h ou 7h... et après ça bouge plus même lorsqu'il faut toucher la cible verte au bout !!! et bien sur elle n'affiche jamais l'heure...

Donc ça par contre c'est un grand n'importe quoi !!!!

D'ailleurs quand est ce qu'elle doit fonctionner cette horloge, à l'endroit ou à l'envers ???

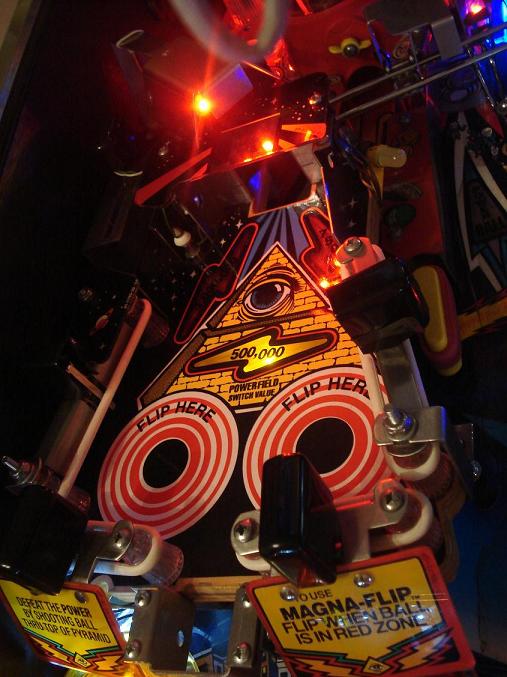

Et est ce que quelqu'un sait comment installer les 2 led qui manque sur le panel gumball vers les flips au milieu ???
on voit pas bien ou faut raccorder ici ??? (je demande à tout hasard)
http://mrtn.smugmug.com/Other/2009-09-1 ... &k=3sMzJfR

Phase commune : rouge, masse droite : violet, masse gauche : vert
A raccorder dans la continuité du toron mais on voit pas trop ou !!! vers les magnets ??? peu de fils de la même couleur par là ?
est ce que quelqu'un l'a déjà fait sans le kit ????

[david83grimaud]

Par contre parfois l'horloge s initialise correctement lorsque j'allume le tz (ça va bien sur 12h au début), parfois ça va s'initialiser sur 10h ou 7h... et après ça bouge plus même lorsqu'il faut toucher la cible verte au bout !!! et bien sur elle n'affiche jamais l'heure...

Donc ça par contre c'est un grand n'importe quoi !!!!

Salut,

A la mise sous tension de ton TZ l'horloge se cale sur 12:00 et ensuite au bout d'un petit moment elle doit se caler sur l'heure paramétrée sur le flipp. Si ton DMD indique 15:30, normalement (si le réglage est activé) ton horloge se calera sur l'heure de réglage du flipp.

Selon les différentes phases de jeu, ton horloge ira soit dans un sens soit dans l'autre, ceci est normal...

Bien à toi.
Bon flipp.

David

[DER33]

Alors ça y est, mon problème est résolu !!!

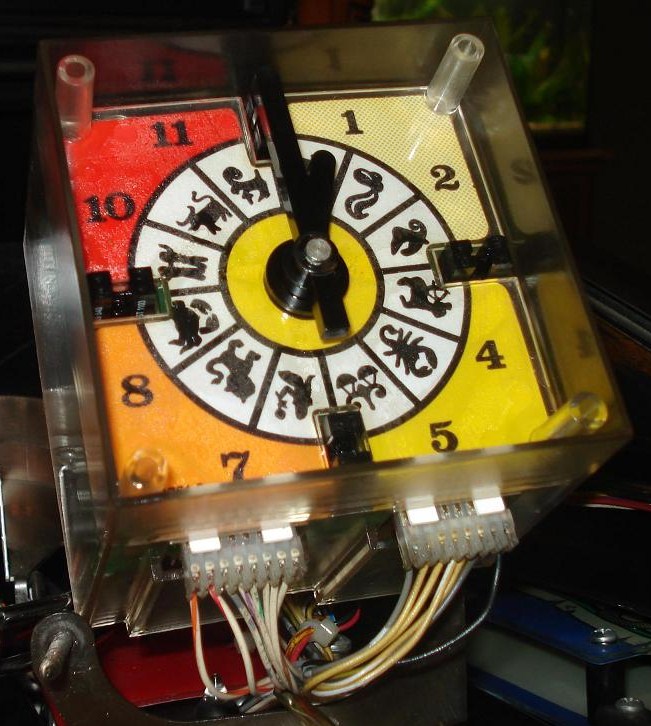

et ça fait bien plaisir de voir l'heure s'afficher, la pendule clignoter et aller en avant ou en arrière dans les différentes phases de jeu.

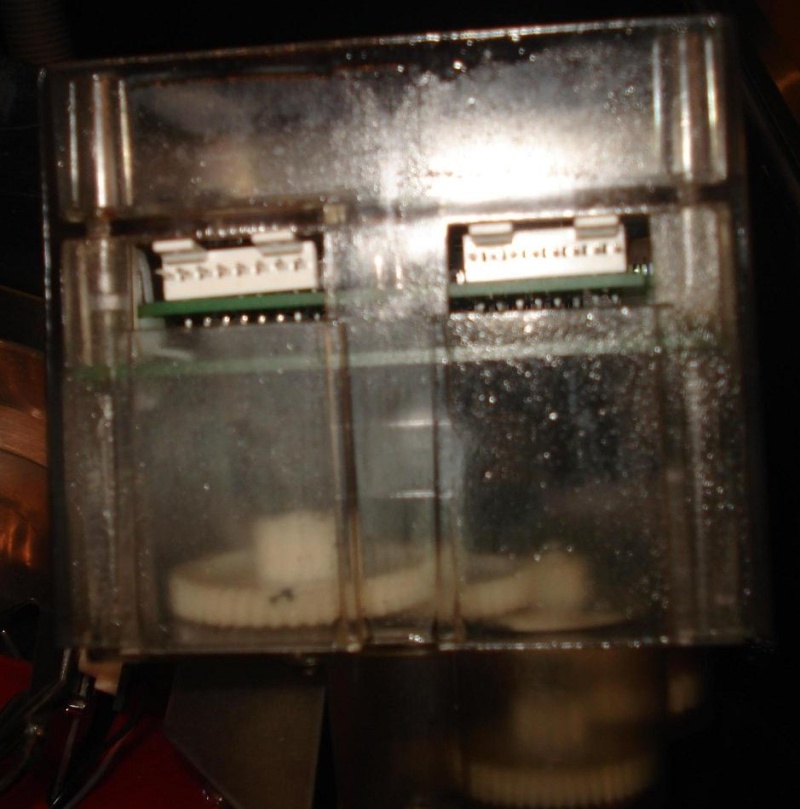

Donc mon problème était lié à un problème d'opto (encore),

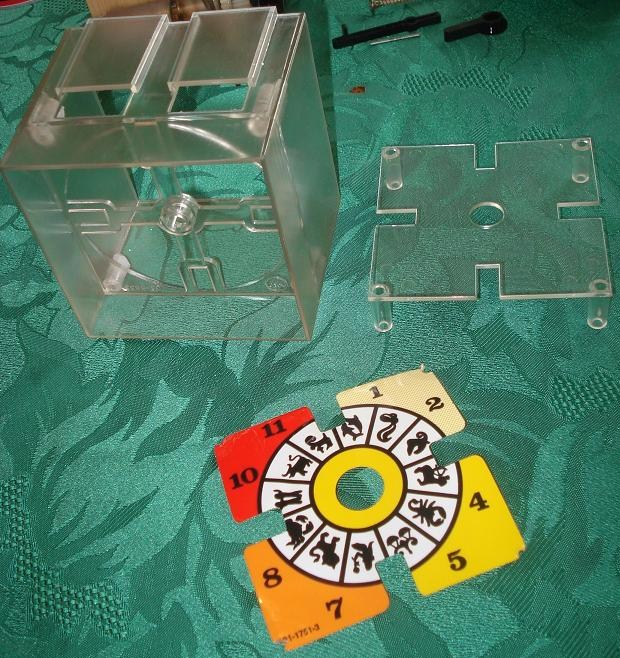

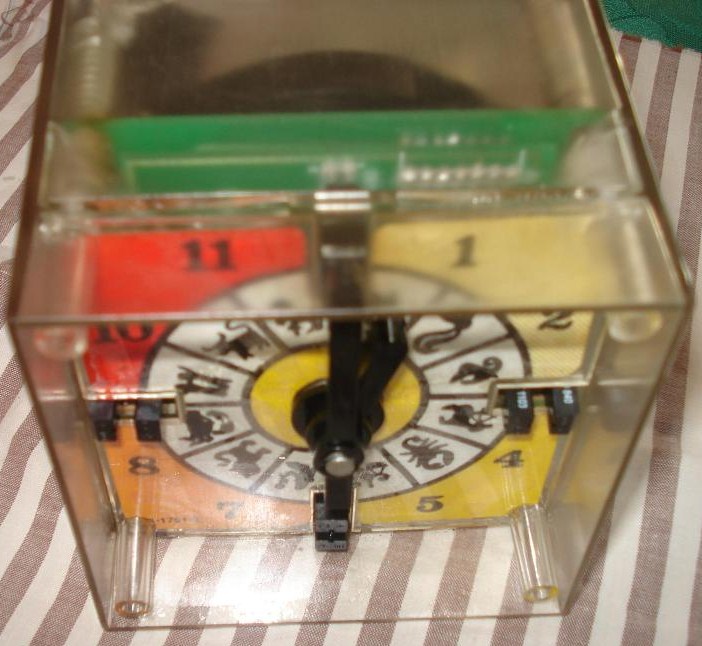

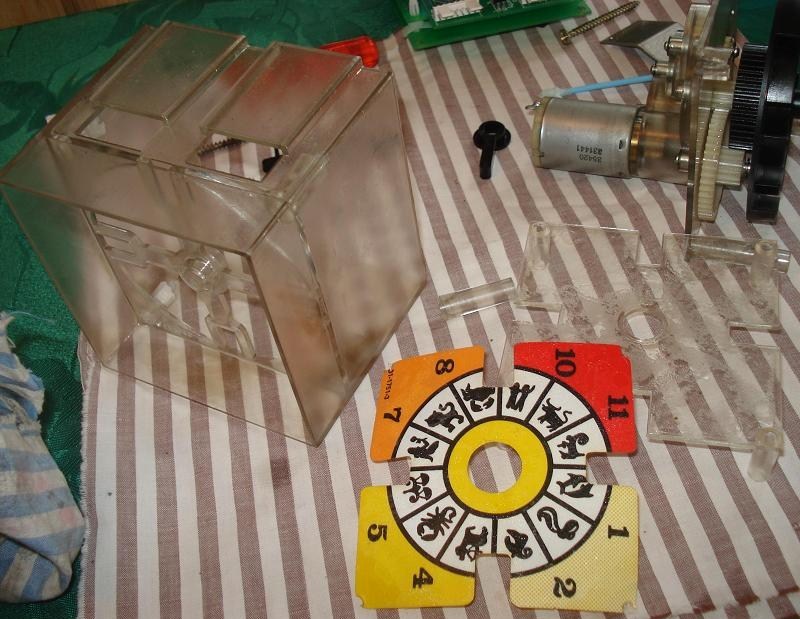

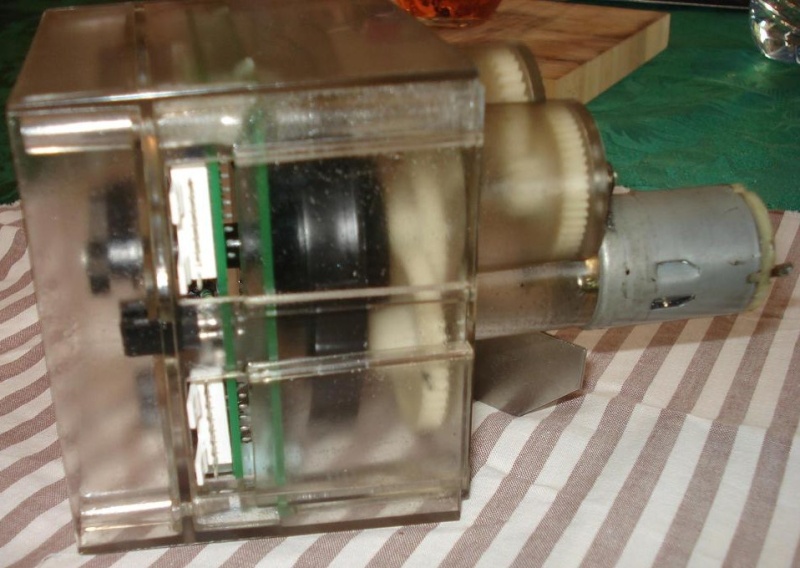

la pendule ayant été un peu trop graissée (...), j'ai du la démonter pour la nettoyer à fond.

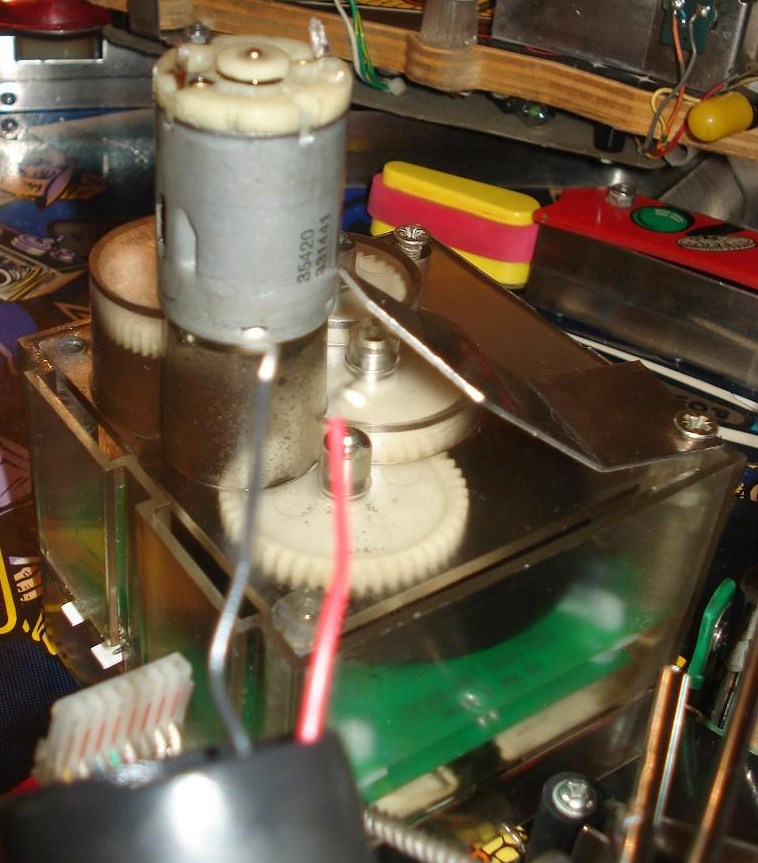

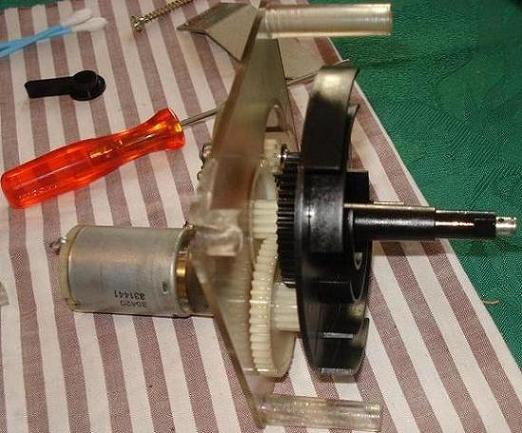

J'ai déssoudé le moteur car j'ai vu que c'était un peu trop galère demonter le décor, sortir tout le toron de cable etc..

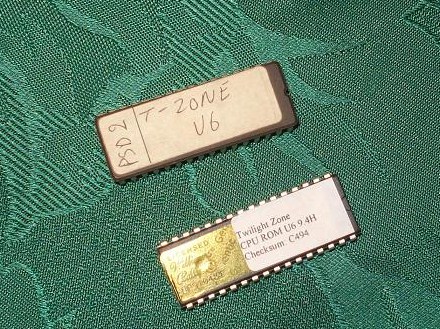

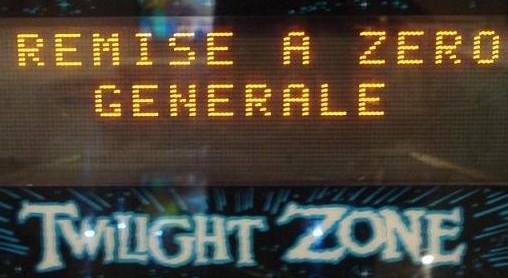

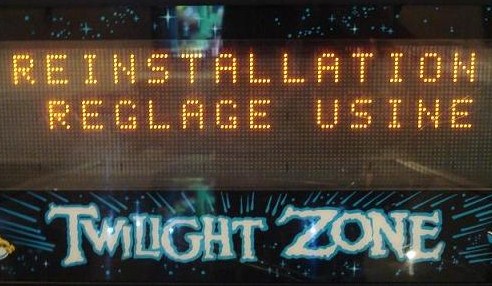

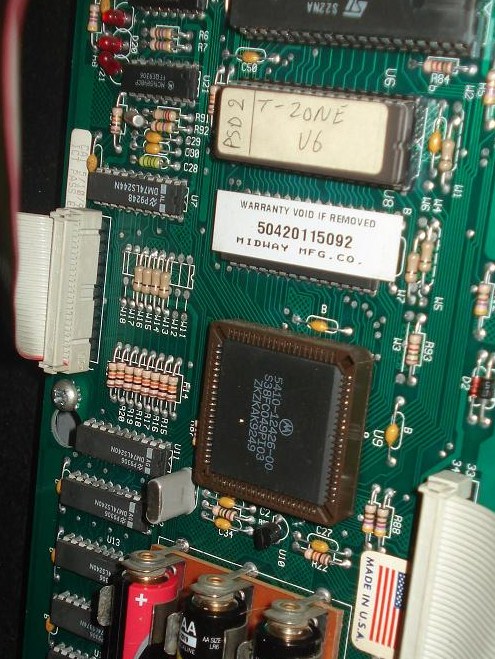

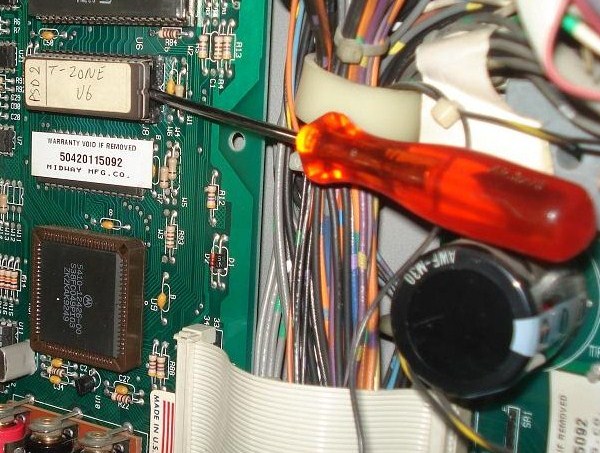

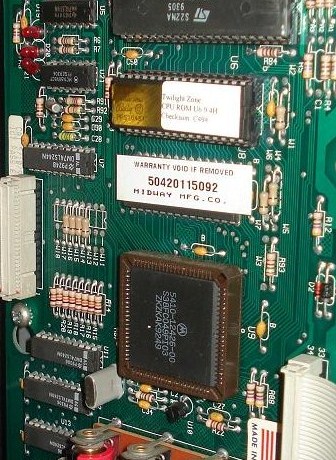

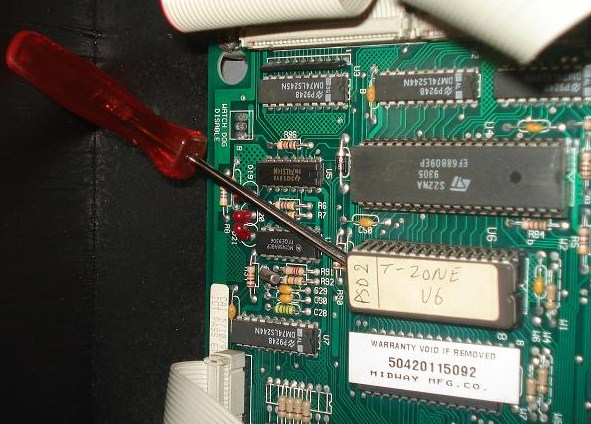

J'en profite pour poster aussi la méthode très simple pour changer l'eprom d'origine vers une version plus récente et quelques autres photos supplémentaires.

Le projet n'étant pas terminé, je posterai des photos en détail par la suite.

@ +++++++++++

[DER33]

Bon ça avance pas mal : mes connaissances et les solutions à tous les petits problèmes de ma machine !!!

Par contre, j'ai de temps en temps ce problème de tilt qui revient lorsque la bille prend la rampe, passe le divertor lorsque le battle power est allumé (sans que je secoue le flipper),
alors ne sachant pas quoi faire, je comptais tester la diode de la bobine du divertor et/ou regarder si au passage la bille ne faisait pas contact avec un fil nu.



Sinon que faire ? Une idée ????

[tonnerremeca]

Regarde du coté des switch (diodes, parties metal en contact etc) plutôt que de la bobine.

[DER33]

Oui ce sera ma priorité !

Je parlais de la diode pour le retour du courant de la bobine, mais bon sans convictions.

[david83grimaud]

Bon ça avance pas mal : mes connaissances et les solutions à tous les petits problèmes de ma machine !!!

Par contre, j'ai de temps en temps ce problème de tilt qui revient lorsque la bille prend la rampe, passe le divertor lorsque le battle power est allumé (sans que je secoue le flipper),
alors ne sachant pas quoi faire, je comptais tester la diode de la bobine du divertor et/ou regarder si au passage la bille ne faisait pas contact avec un fil nu.



Sinon que faire ? Une idée ????

Salut,

Pour ton tilt regarde bien le contact qui te le déclenches, j'ai eu la même chose sur mon Dracula, les fills n'étaient pas sur les bonnes bornes et la diode était à l'envers, du coup a chaque passage de bille le flipper tiltait...

Ciao
et bon flipp !!

David

[DER33]

Bon après de nombreux test, il s'avère que :


- Un opto des heures est hs, son contact est permanent, donc l'horloge ne gère plus grand chose...

- un contacteur du playfield est hs, pas de contact.

- lorsque j'enclenche le contact 44 (entrée mini plateau), celui ci génère très rapidement un contact 14 (tilt balancier)

- lorsque j'enclenche le contact 76 (cible principale, devant le 1er bumper), celui ci genère très rapidement un contact 18 (ejection bille vers le lanceur), et un contact 48 (sortie principal)

L'opto fonctionnait correctement avant, tout comme l'entrée du plateau (le reste je n'sais pas trop) et tout le reste semble fonctionner correctement.

Le faisceau est en bon état et pas de cable tiré.

Quelqu'un saurait il m'aiguiller ???
