Scared stiff, carte électronique araignée

[erikrom]

moi j'ai changé l'opto qui marchait de façon aléatoire , et tout est rentré dans l'ordre . j’admets que ce n'est peu être pas la même panne , mais je te conseille de ne pas te fier au test pour cet organe capricieux et sensible . bonne chance

[bubin]

merci pour vos réponses, mais effectivement j'ai des transistors de raides encore et en tout cas une diode honnêtement si je savais où trouver une carte de remplacement ça serait super.... mais je tombe que sur des sold out.... si qqn en a une sous la main

[erikrom]

fait la réparer , ce sera pas plus cher que d'en acheter une , et peu être plus rapide ...

[Papo06]

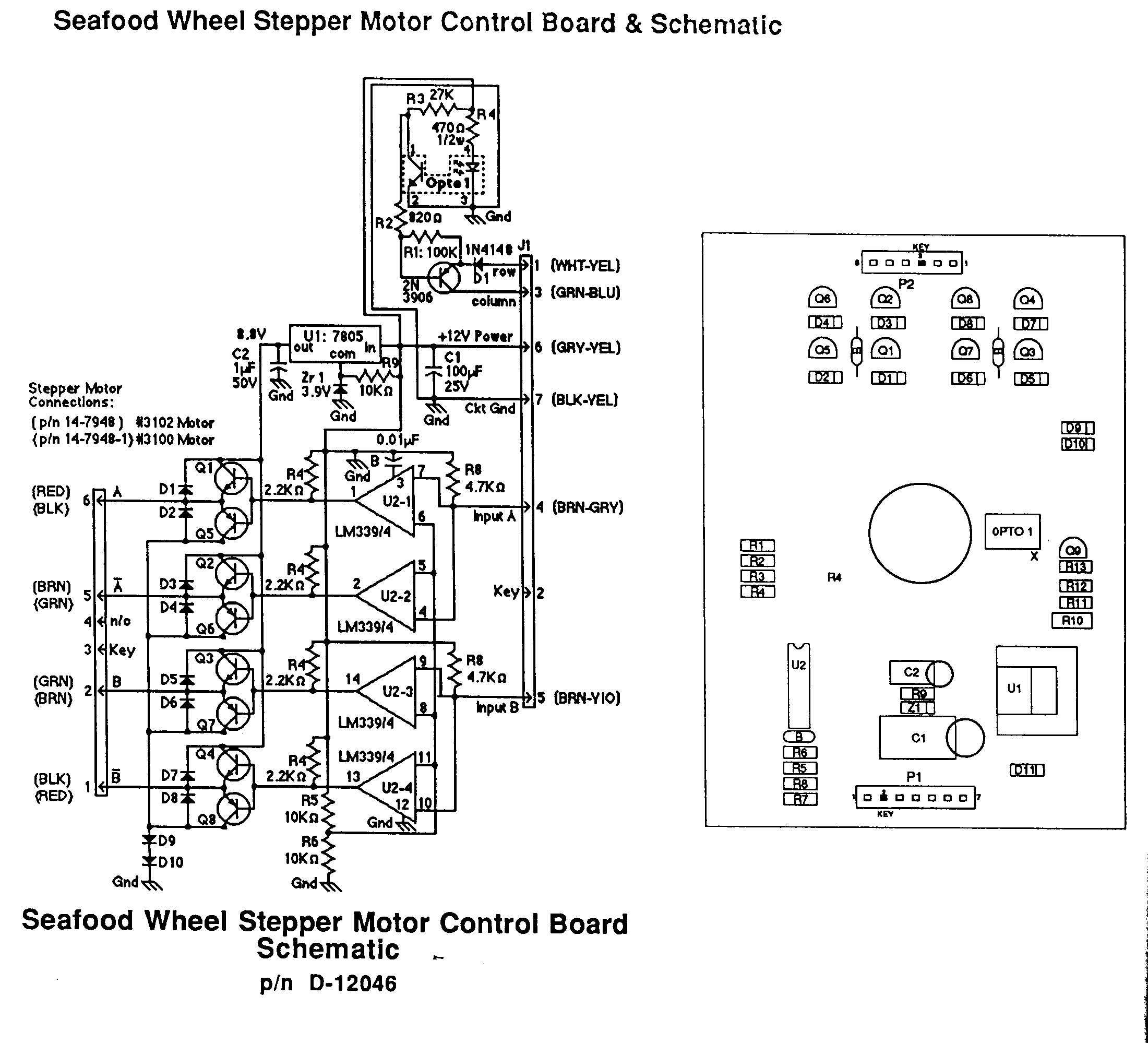

Surtout si tu sais quels transistors et diodes sont hs, c'est pas compliqué à changer et ça coute pas cher, changer toute la carte à moins que toutes les pistes soient cramées ça sert à rien, y a pas grand chose sur cette carte, le schéma au cas où tu l'as pas:

http://www.ufopinball.com/pub/D-12046.gif

à vérifier également que le 7805 fonctionne correctement et fournisse bien 5v en sortie, c'est le régulateur de tension avec un radiateur, tu dois avoir pile poil 5v entre la patte du milieu et la patte de droite, d'autre part il y a une zener pour générer à peu près les 9v nécessaires au moteur donc à vérifier qu'en la masse et la sortie du régulateur tu as bien environ 8.9v. Normalement les 7805 sont assez costauds ils sont protégés contre les court-circuits/surchauffe mais il se peut qu'il ait aussi pris un coup.

Si tout est bon, le lm339 peut avoir pris un coup aussi, ça coute que d'alle.

L'opto ne sert que pour avoir la position 0 de l'araignée il ne sert pas à faire tourner le moteur donc pas la peine de chercher une panne de ce coté là (toute la partie en haut à droite du schéma).

Pascal

[Superpeach]

Salut !!
Je galère un peu avec ce pu***ain de toy araignée.
En jeu, cela ne tourne pas. En test, le moteur vibre mais reste fixe.
J’ai tout changé : moteur neuf et carte neuve : même sanction !! Et le transistor U1 chauffe.
Problème de câblage ? Ça me paraissait improbable mais j’ai des différences de couleurs sur la cosse d’arrivee de ma carte.
Voici les couleurs du schéma :

Et voici les fils de ma cosse :

Si quelqu’un a un Scared, il pourrait me dire s’il est dans mon cas ? Je commence à me dire que les fils de ma borne ne sont pas bons mais ça me paraît bizarre.
Bonne journée à tous !

[Superpeach]

[2NIRO]

le miens n'est pas à la maison sans quoi !!
demande au fromager si pas de réponses ici

[noflip95]

Bonjour,

Je pourrais demander à François de jeter un œil dans le sien, mais même sans cela, je peux déjà t'assurer que les couleurs sur le schéma ne sont assurément pas les bonnes pour un Scared.
Le schéma de la carte D-12046 provient d'un service bulletin, et à l'époque c'était utilisé dans le BAD CATS (SYS 11).
Les couleurs des câbles correspondent à ce flipper/system et n'ont donc rien à voir avec celles d'un Scared Stiff (WPC-95).

Ne surtout pas se fier aux couleur indiquées sur ce schéma pour le connecteur d'entrée !

C'est flagrant, ne serait-ce que pour les connexion vers l'opto (matrice de contacts), broches 1 (row) et 3 (column).
Sur le BAD CATS, en SYS11 cela va vers le switch 44 "Seafood wheel", soit row 4 (WHT-YEL) et column 6 (GRN-BLU).


et c'est effectivement bien les couleurs qui figurent sur le schéma de la carte D-12046.

Sur les WPC95, les codes couleurs utilisés pour les fils row/column ont été conservés par rapport aux SYS11 (c'est pratique pour se repérer).
Par contre, sur le Scared, sauf erreur de ma part, le switch utilisé pour l'araignée est le 12, donc row 2 et column 1.
Tu dois donc avoir plutôt du WHITE-RED et du GREEN-BROWN sur les broches 1 et 3.


J'ai pas vérifié pour les deux entrées A et B, mais il est probable qu'ils n'utilisent pas non plus les mêmes solénoïdes.
Donc normal que les couleurs ne correspondent pas à celles indiquées sur le schéma de la D-12046 (et qui correspondent en fait, à celles du BAD CATS).

[lioevry]

Le moteur pas à pas qui a été changé si il n'est pas bien câblé peut vibrer au lieu de tourner...
Par exemple on trouve celui-ci dont les couleurs des deux entrées phases A/B sont differentes du schéma.(connecteur P2)
MOTOR - STEPPER #14-7948
6 volt 0.15 amp stepper motor used in:

Reference:
14-7948 motor 3102
14-7948-1 motor #100
A-12088 motor and connector assembly
Replaces B-12088 motor and connector assembly
D-12046 Seafood Wheel stepper motor control board
5792-10847-06 connector Teco 4H4018S0302
INSTALLATION INFORMATION:
The wire colors may vary from the original stepper motor. The new wire color pairs are:
Phase 1 circuit: Red A+ and Blue A-
Phase 2 circuit Yellow B+ and White B-

[fabien]

Pour corriger, le moteur pour ce jeu fonctionne en +12V et sa reference est 14-8024
