Bally 742 Eight Ball ou 8 Ball

[Nurbo]

Salut Henri, ça fait plaisir de te voir trainer ici

Ben oui, au début je voulais juste nettoyer le hopper et le bloc des rouleaux...et quand j'ai vu la différence de couleur entre le hopper propre et la caisse interne de la machine complètement jaune clope...et surtout l'odeur, car à chaque ouverture de la porte ça sentais le cendrier froid...pas terrible...donc je me suis lancé dans le grand nettoyage. Car le pire c'est qu'elle était parfaitement fonctionnelle malgrè l'aspect visuel.

Enfin, ça reste un plaisir quand même de toute façon

[Nurbo]

Salut,

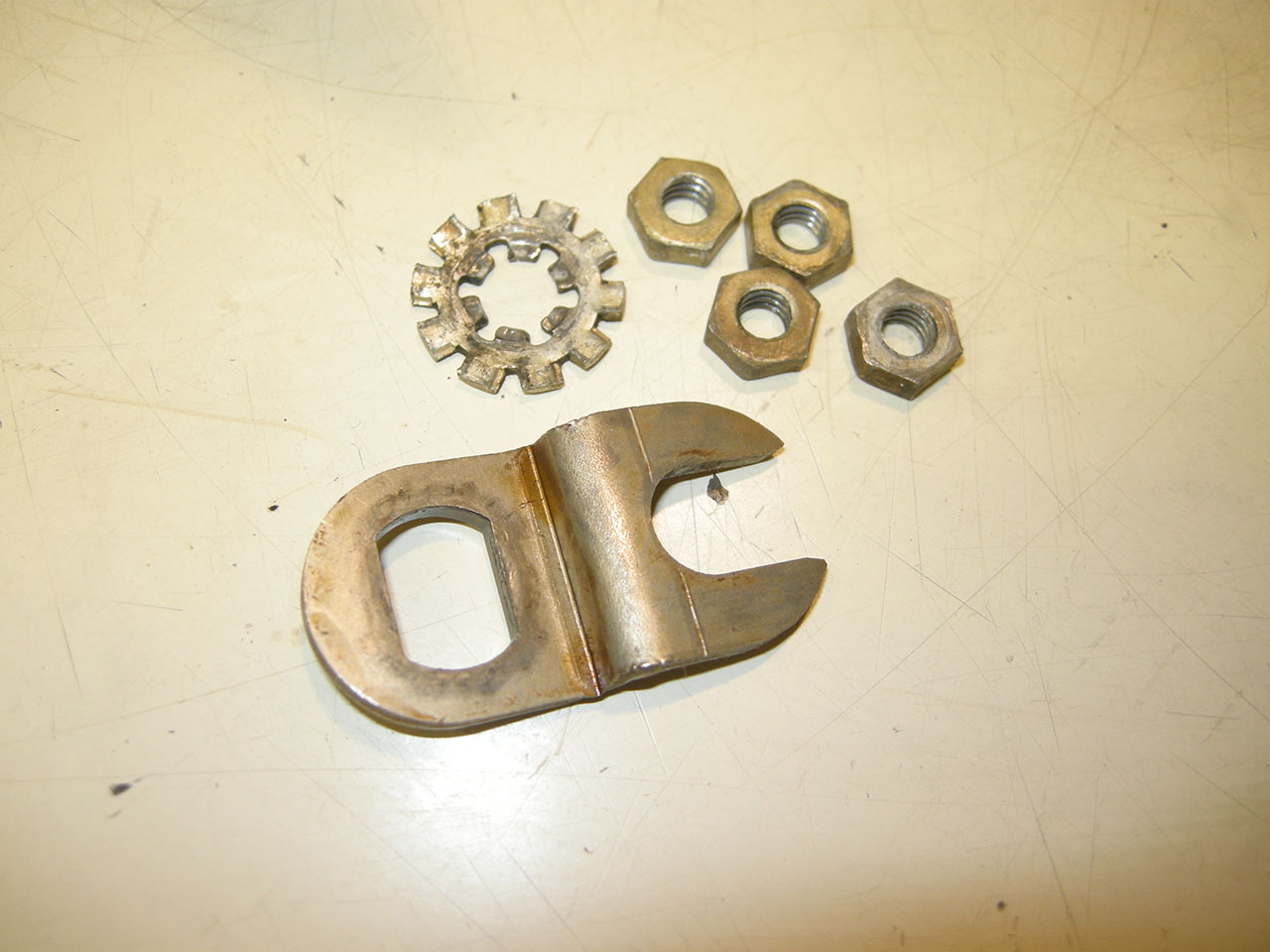

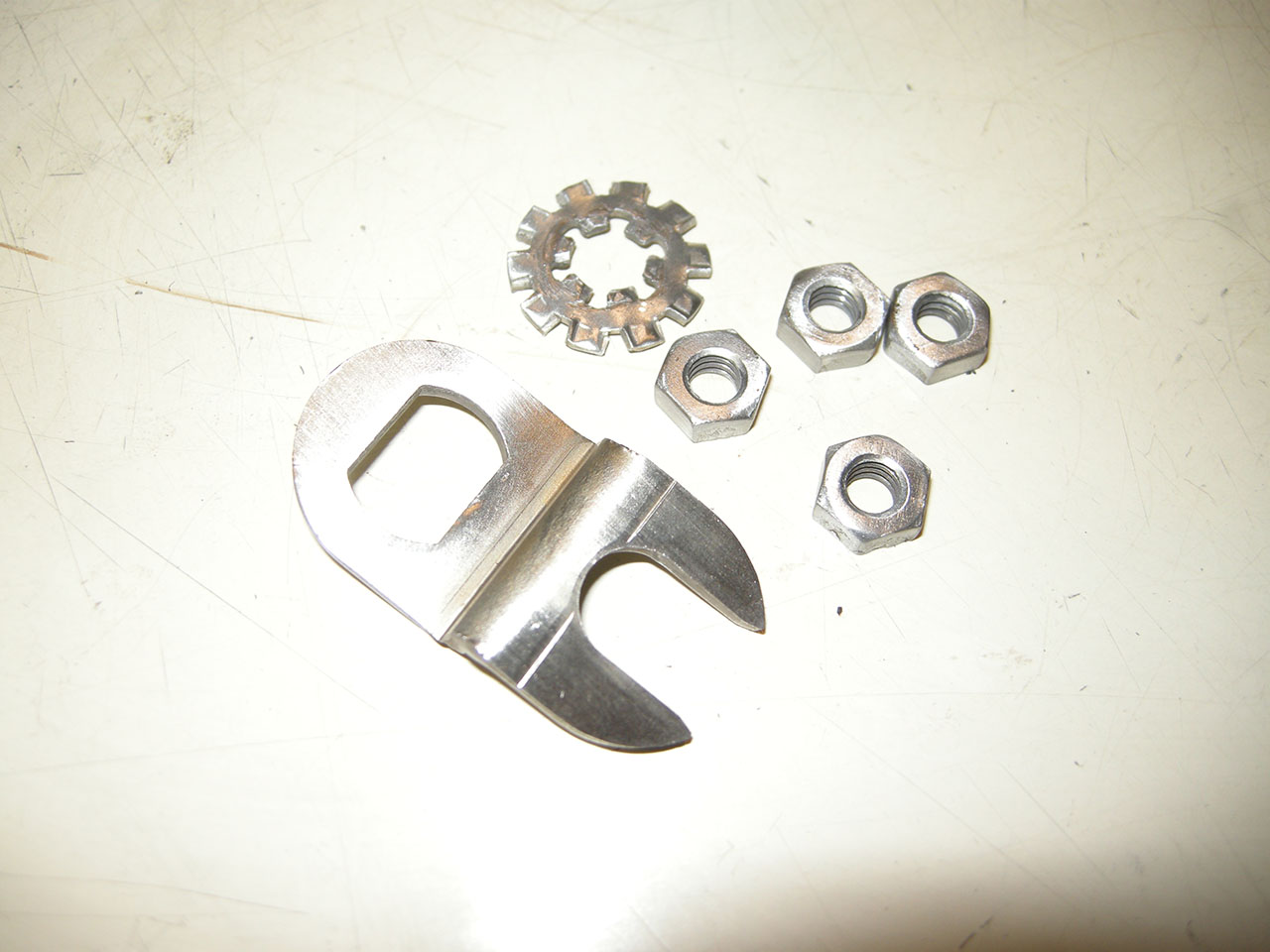

La fourchette de lancement des rouleaux et les 4 écrous qui maintiennent le système…avant nettoyage…




Après…

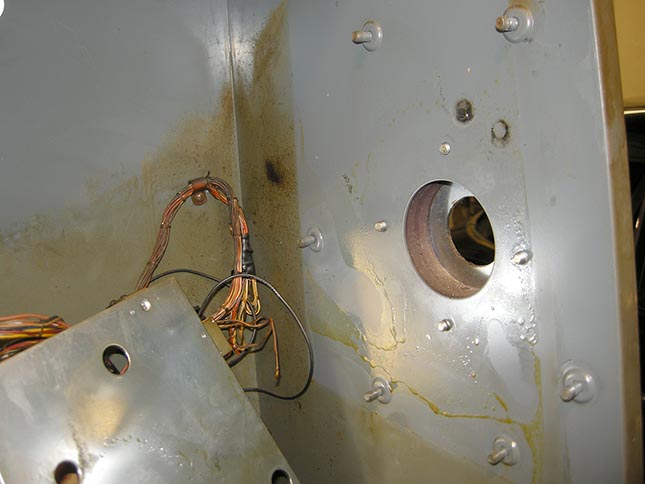

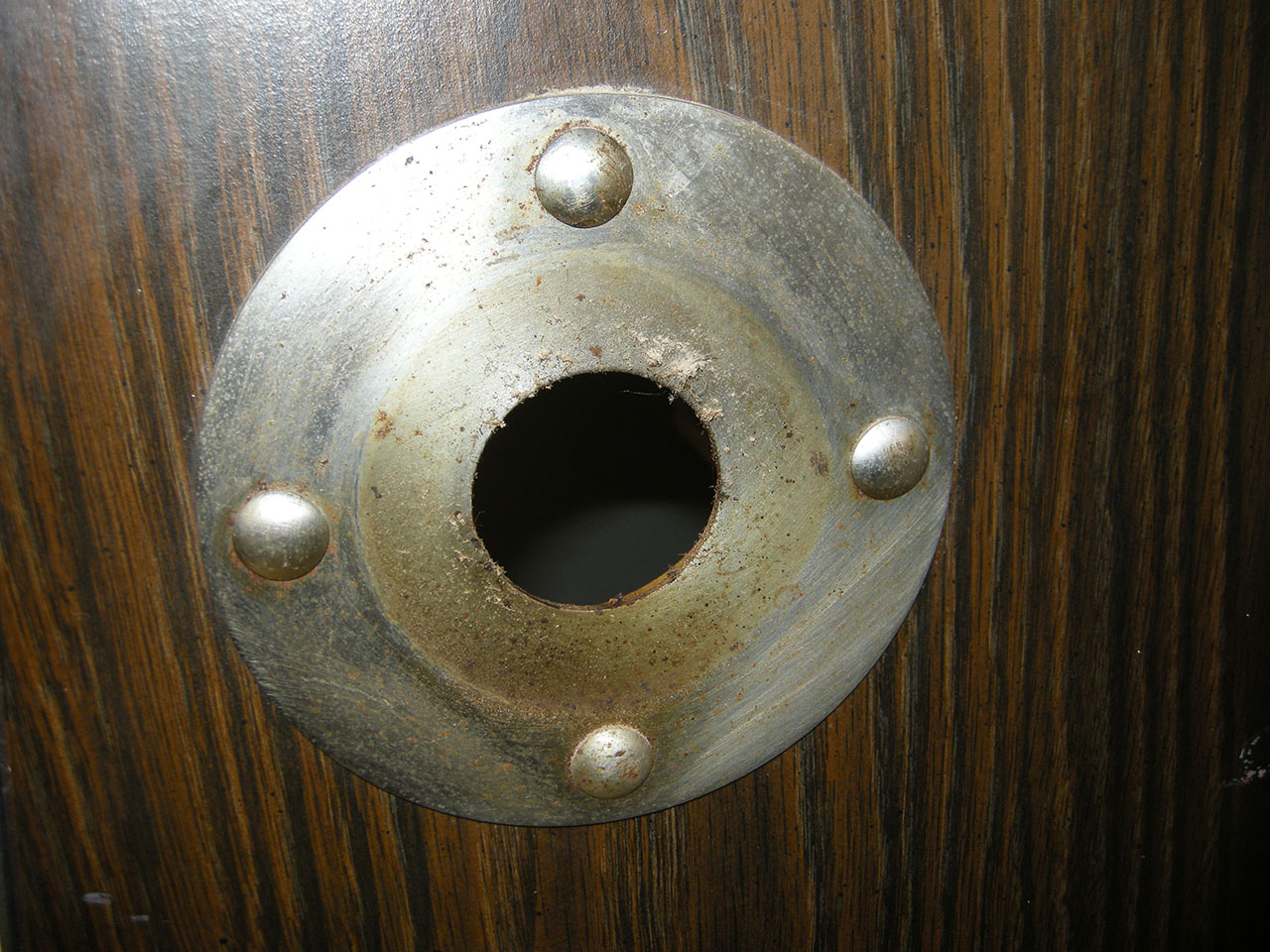

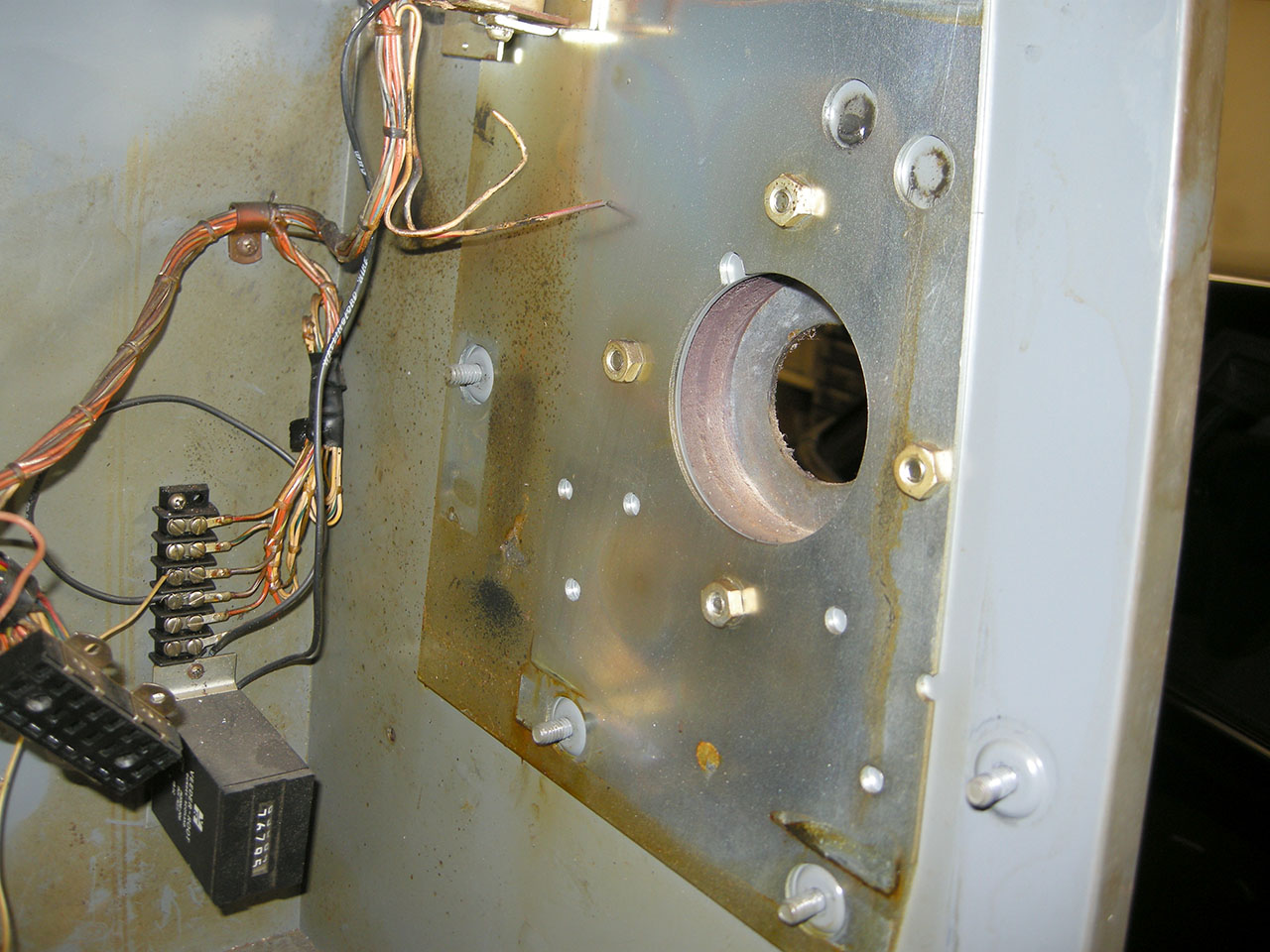

Une fois le système du bras retiré, on a accès aux écrous de la plaque ronde au niveau du bras.




Marquée mais pas trop piquée, je devrais réussir à faire quelque chose.

[Nurbo]

Salut,

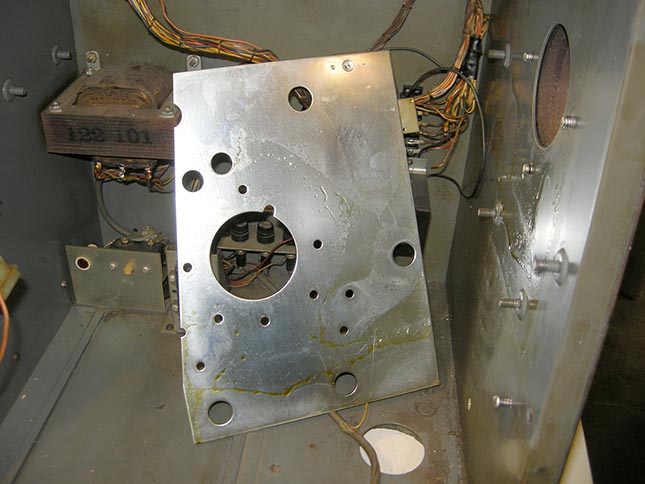

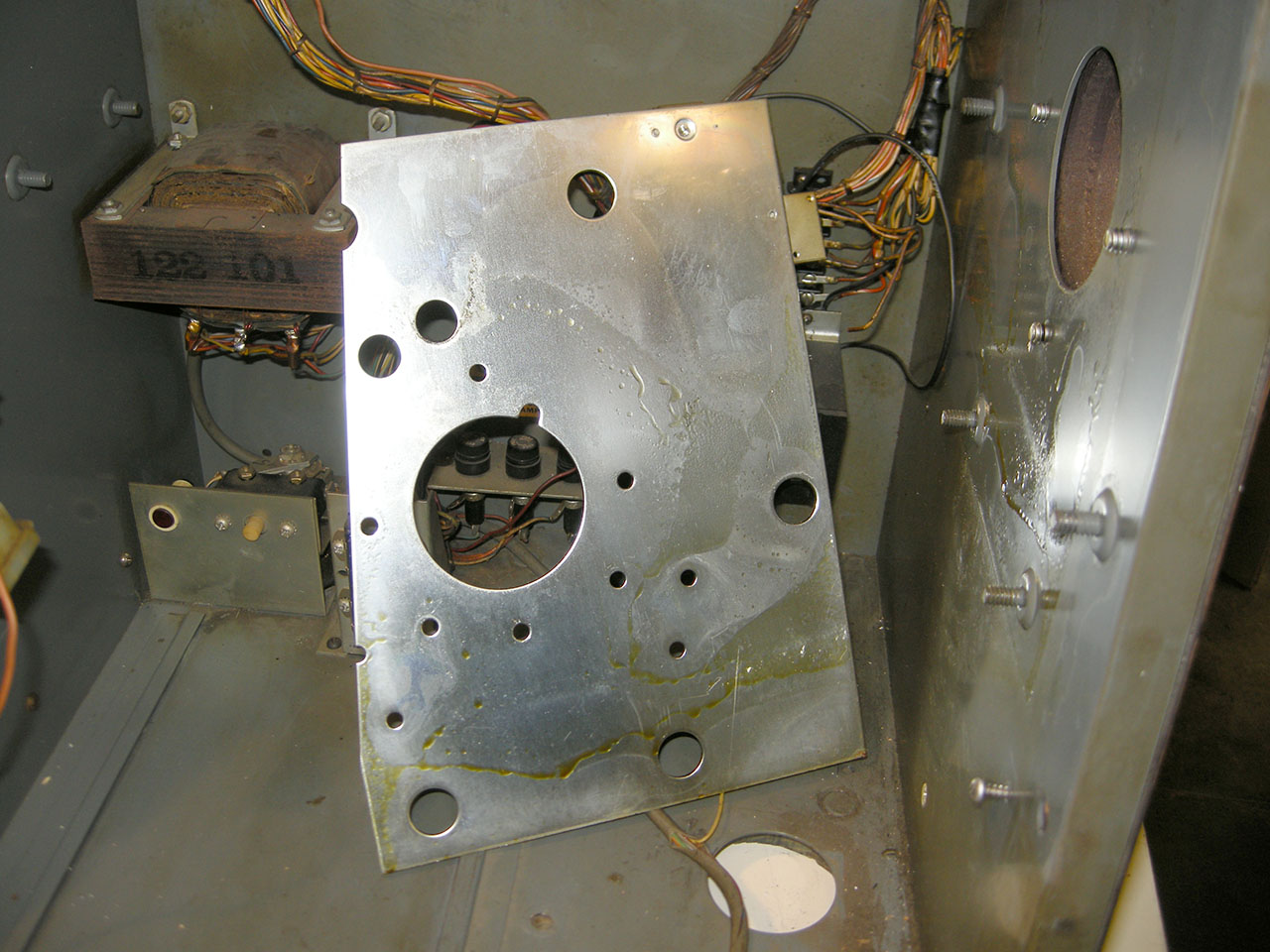

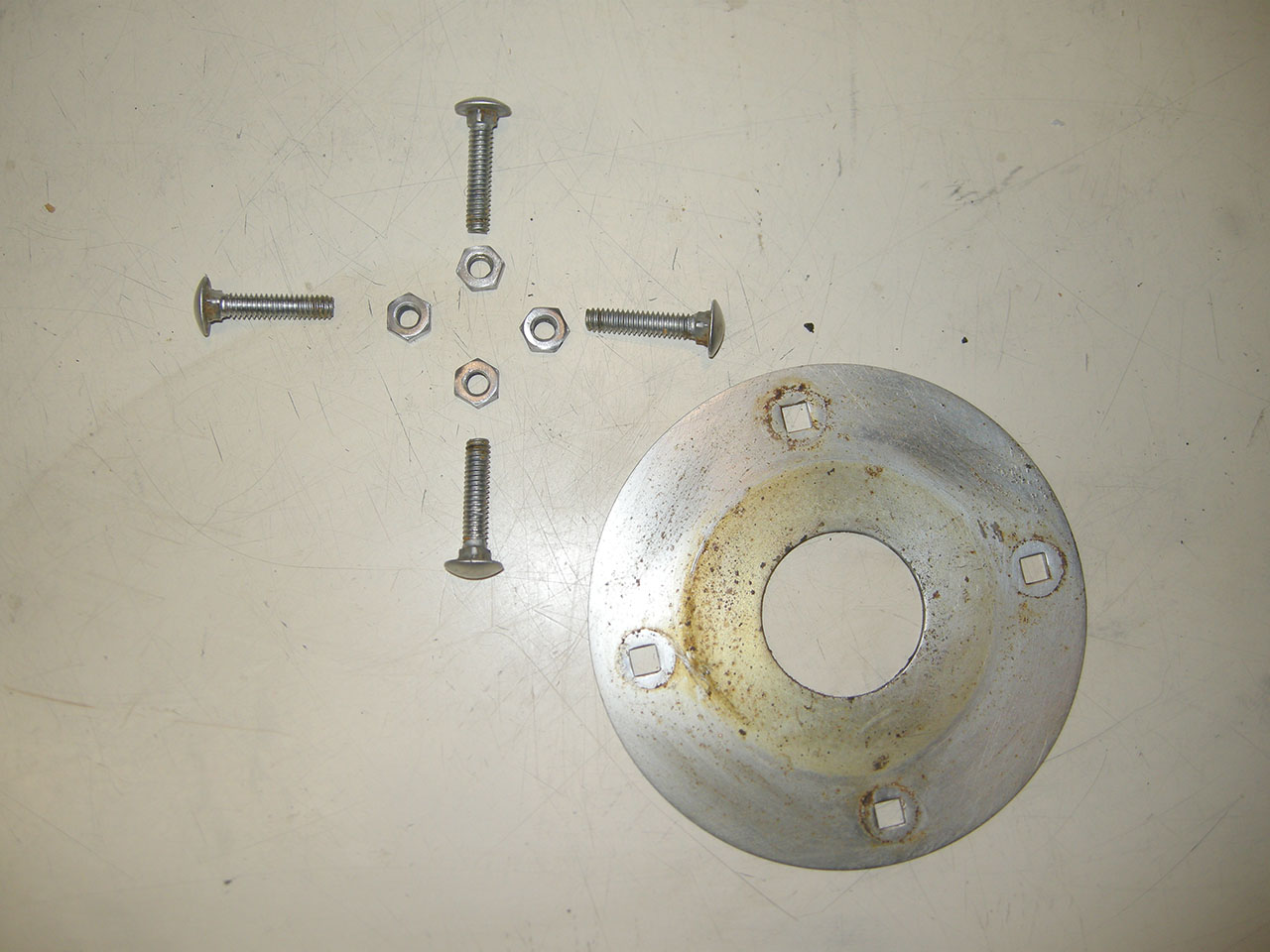

Retrait de la plaque.

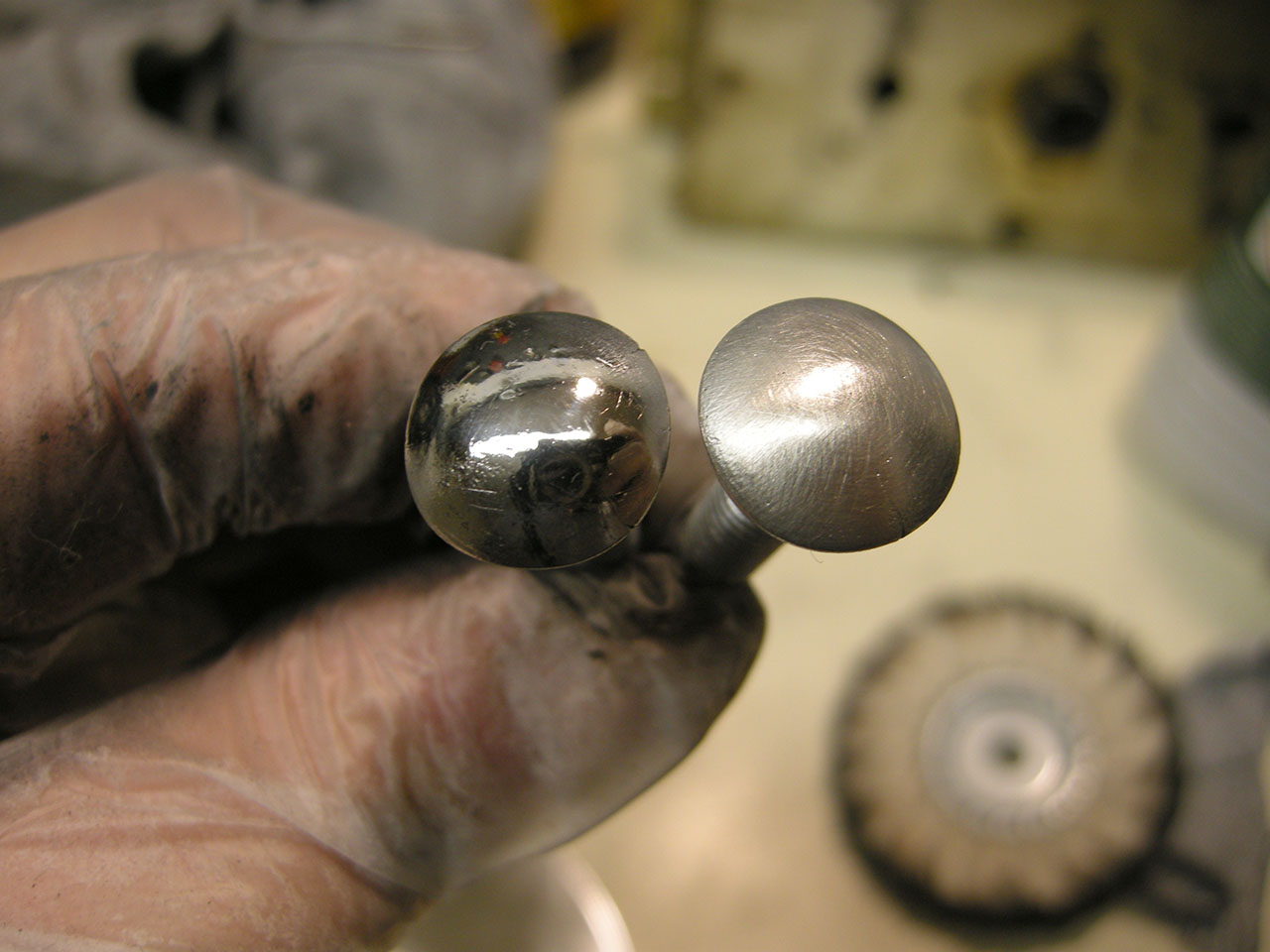

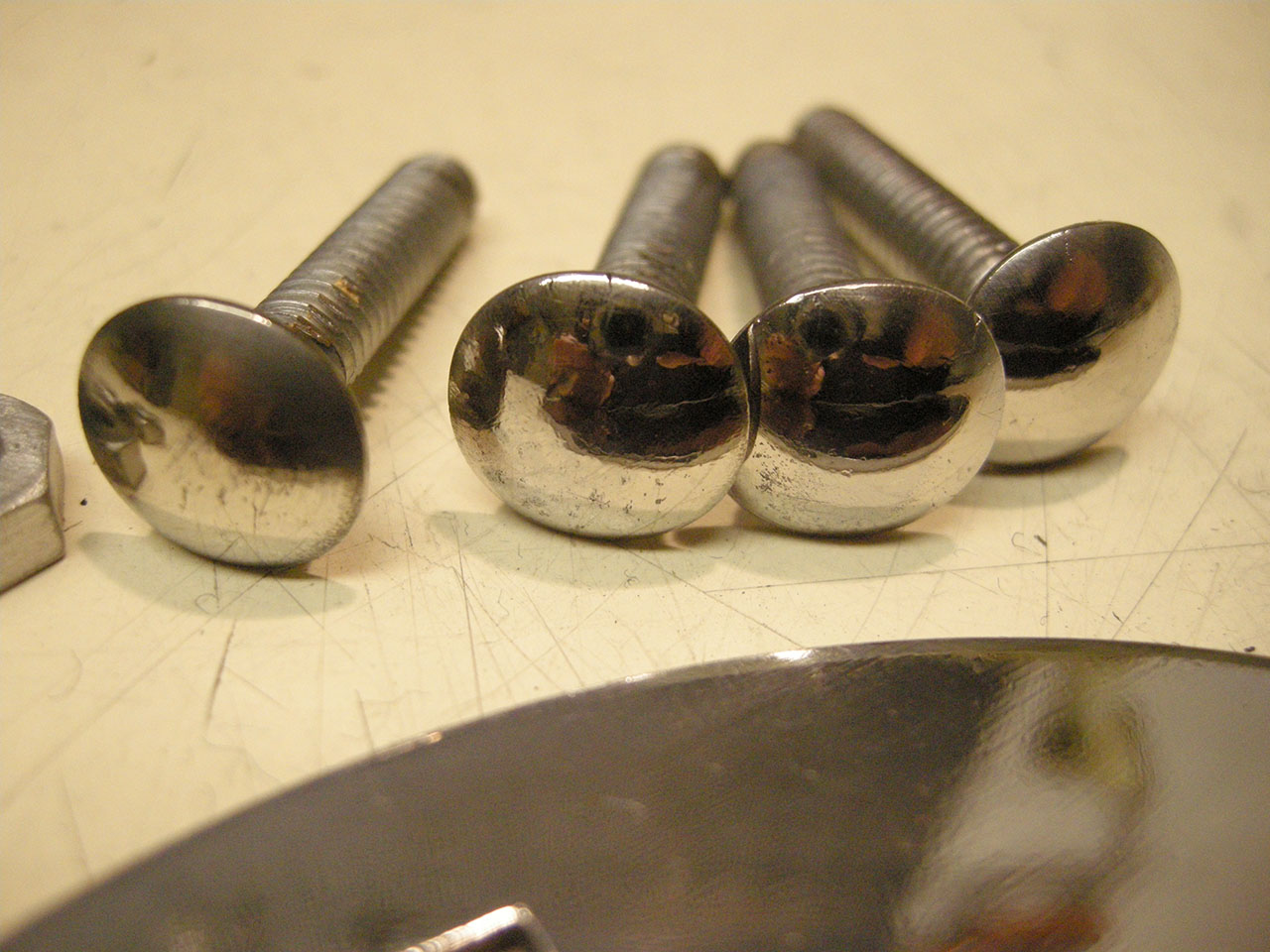

On sort le kit à polir et c’est parti.

[Nurbo]

Salut,

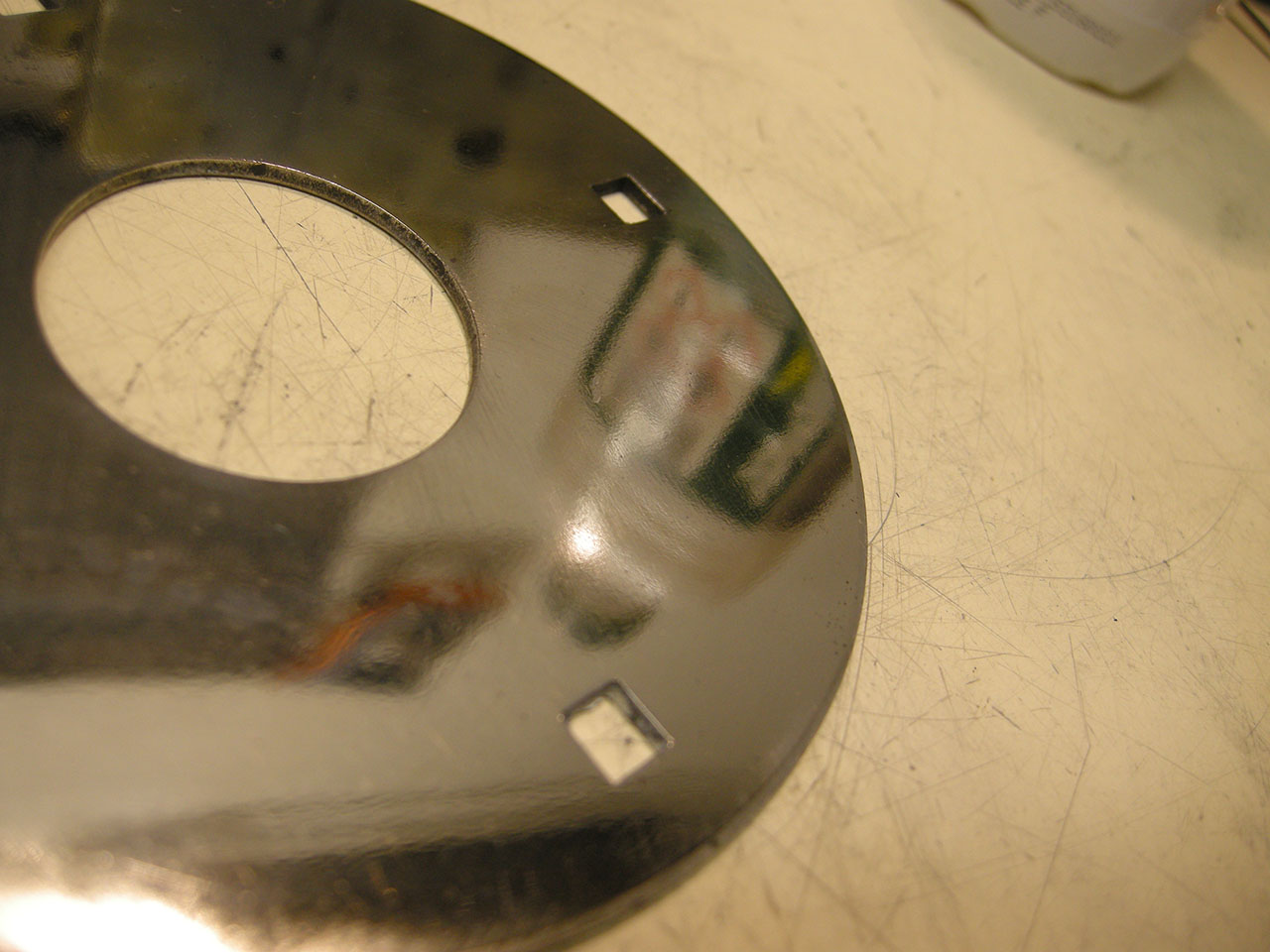

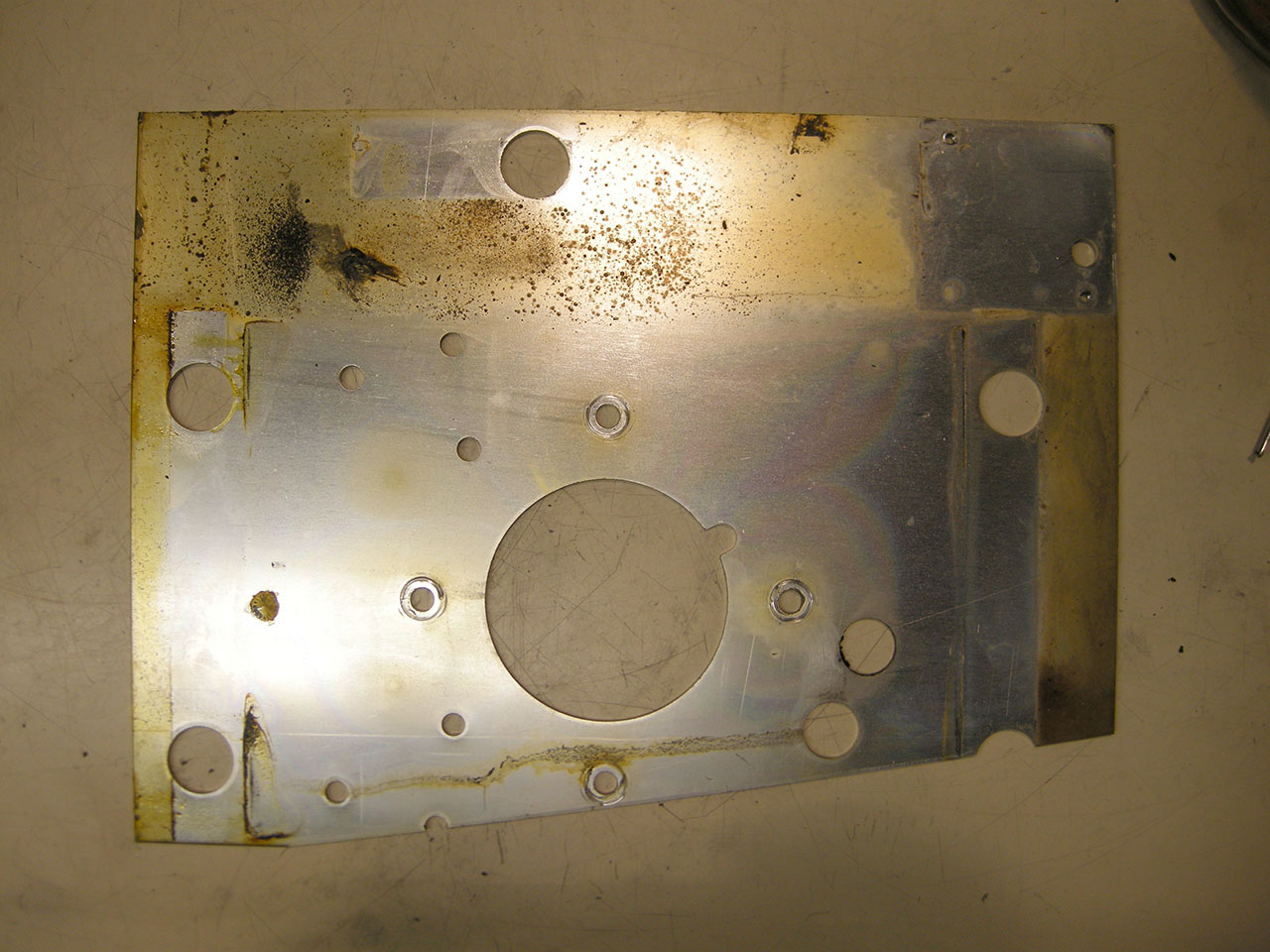

Pour la plaque c’est routine habituelle à l’ajax.




Le démontage continue avec au premier plan l’assemblage du handle release.

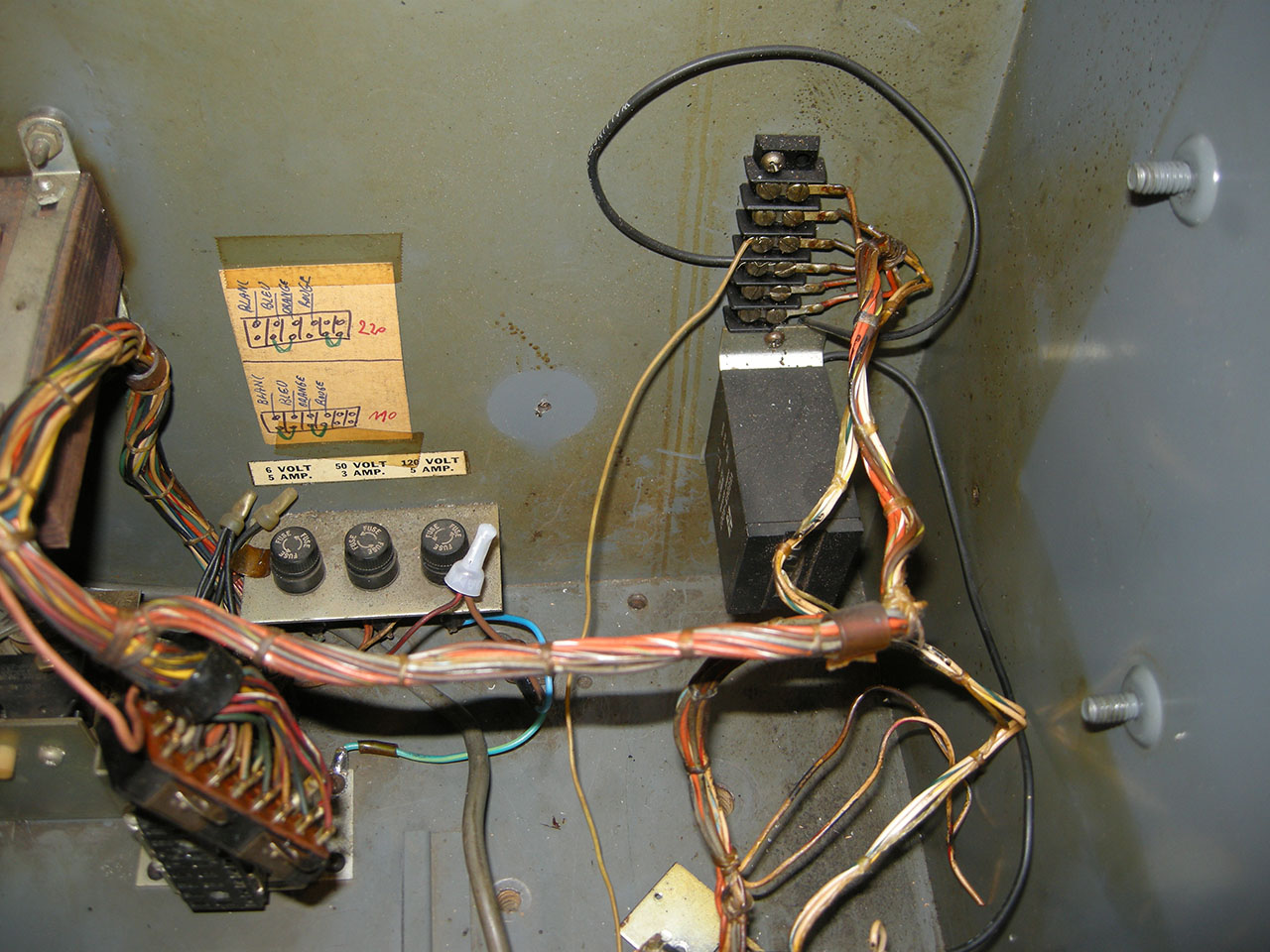

Il va y avoir un peu de ménage à faire. Je vais retirer le compteur de la cash box.

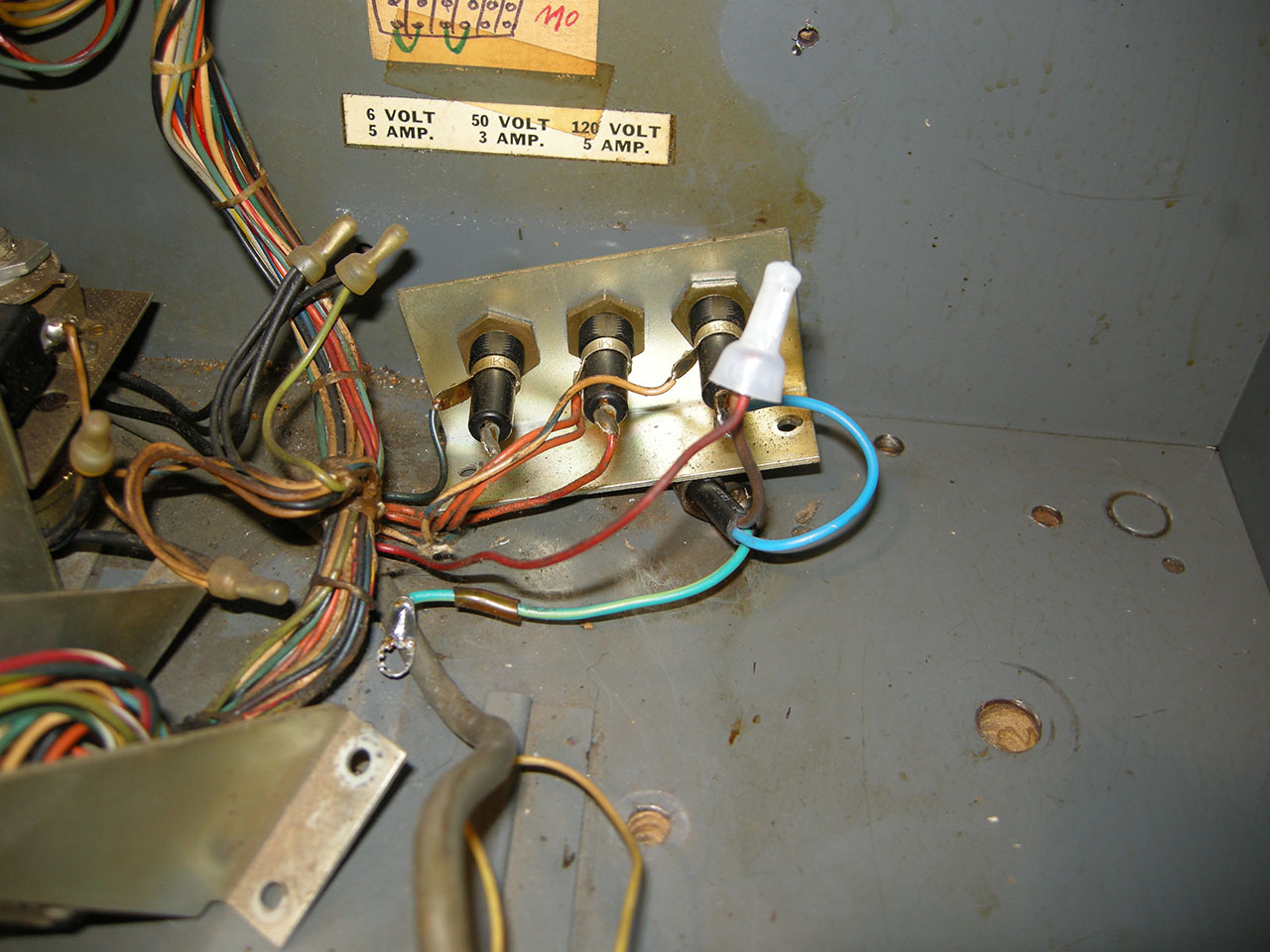

Retrait du support des fusibles pour aller faire un tour dans le bain de nettoyage.




Malgré le fait que je fasse attention à ce point là avant de brancher une machine la première fois, je retrouve encore un jeton coincé ! Attention aux étincelles !!! Pour le coup je suis chanceux car cette machine à été transporter plusieurs fois et était fonctionnelle avant sa remise en beauté…mais j’aurai pu faire un beau court-jus !


.

[Nurbo]

Salut,

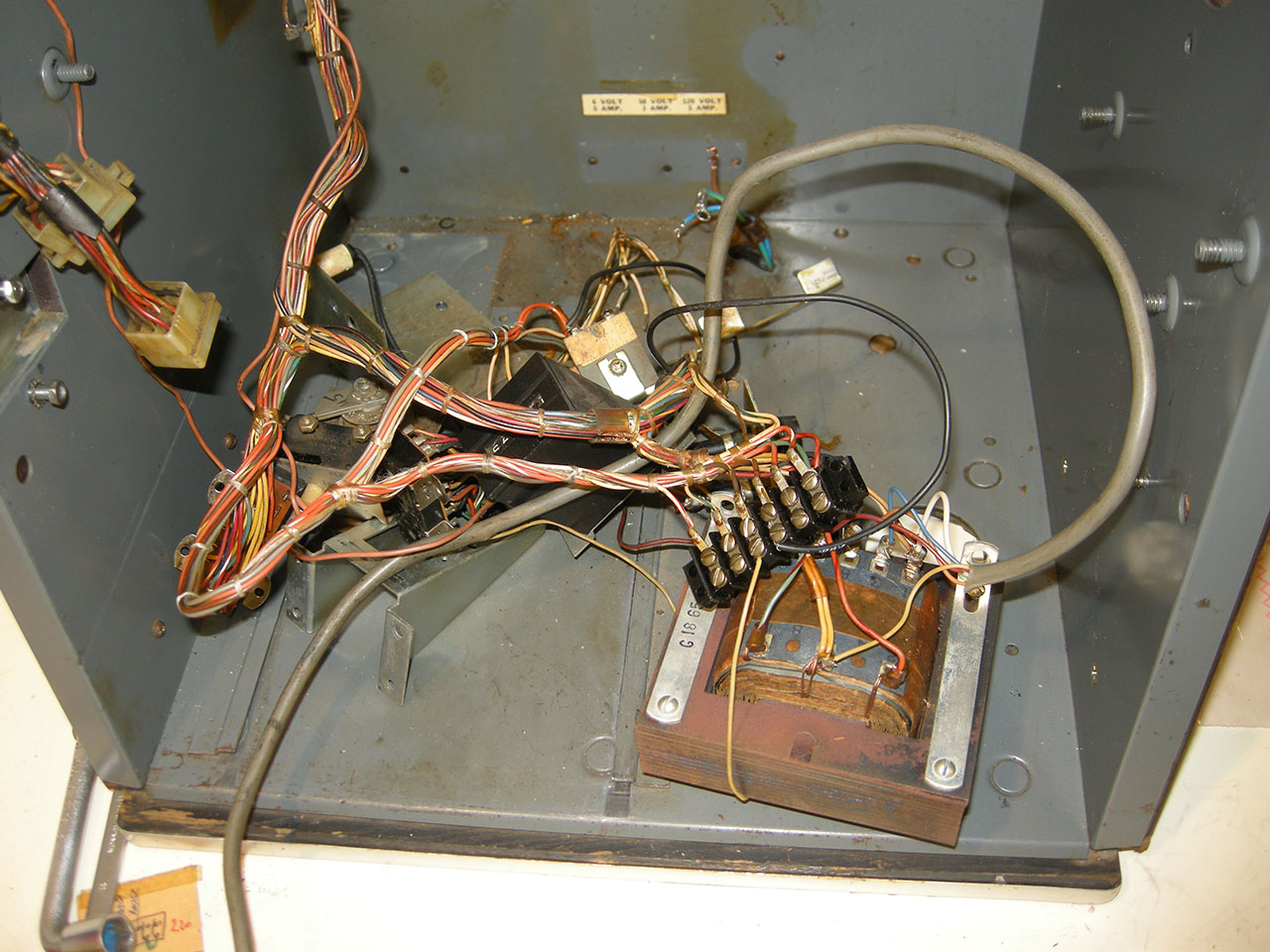

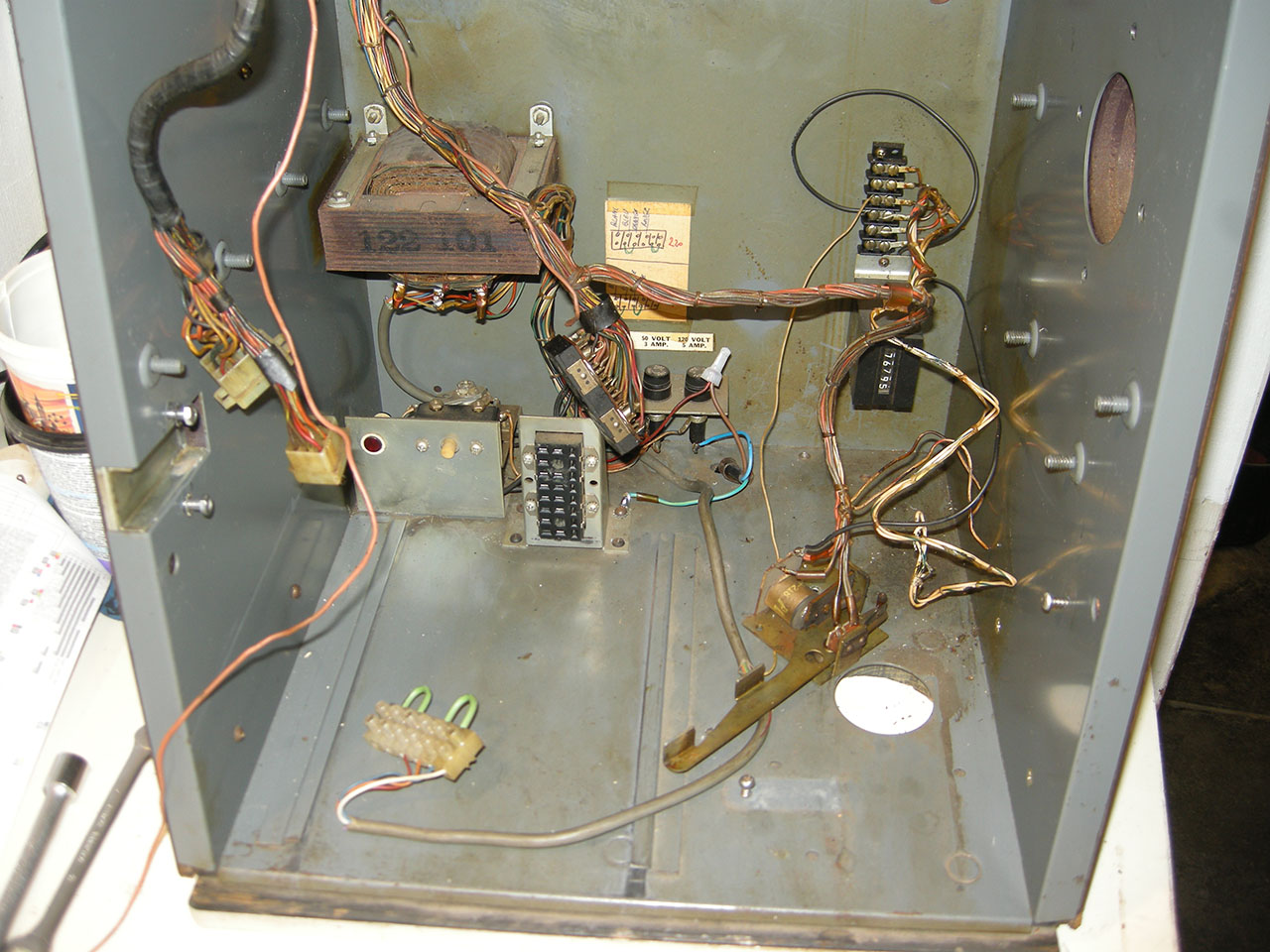

Une fois tout le monde retiré il va y avoir plus de place pour frotter

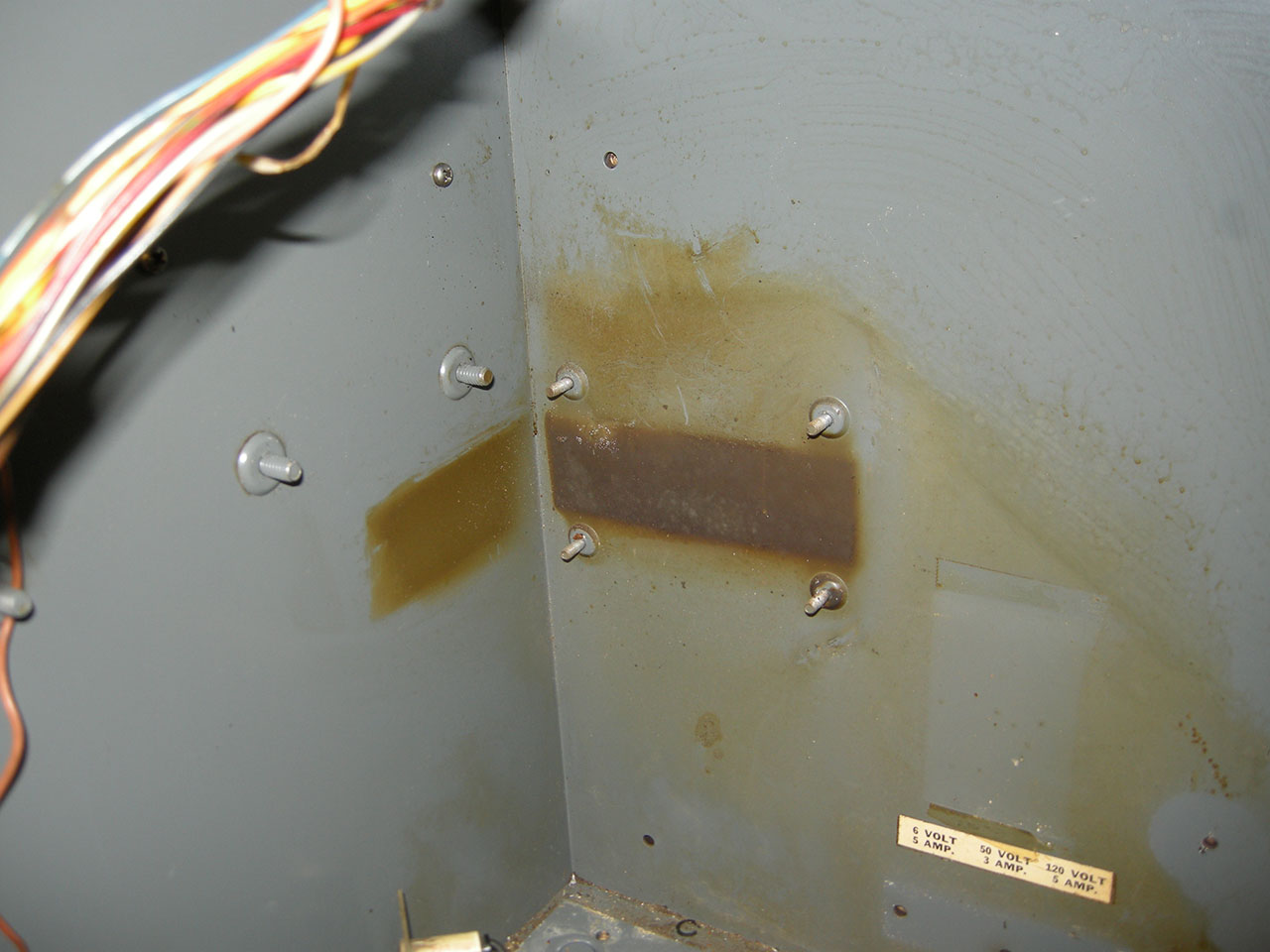

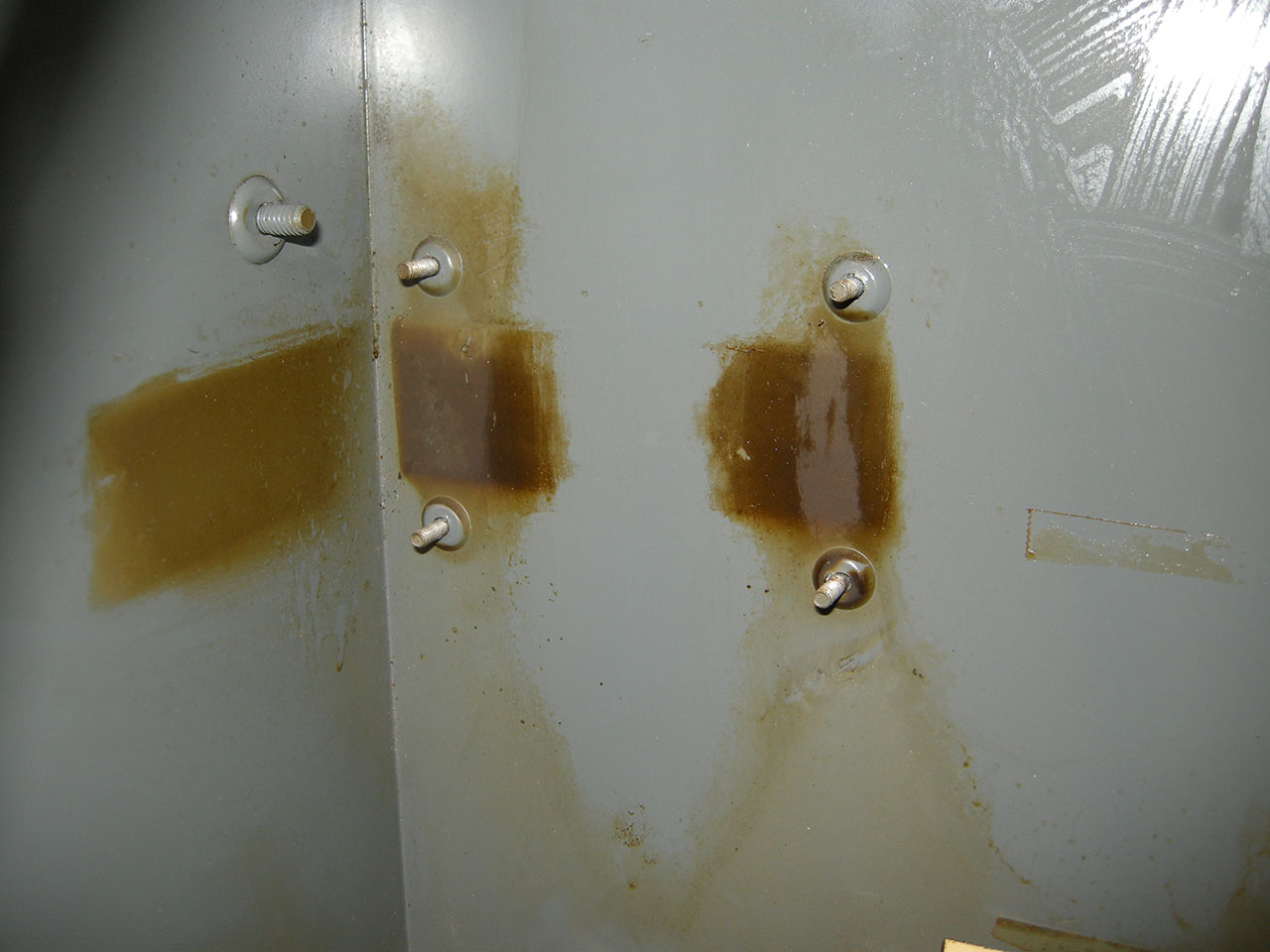

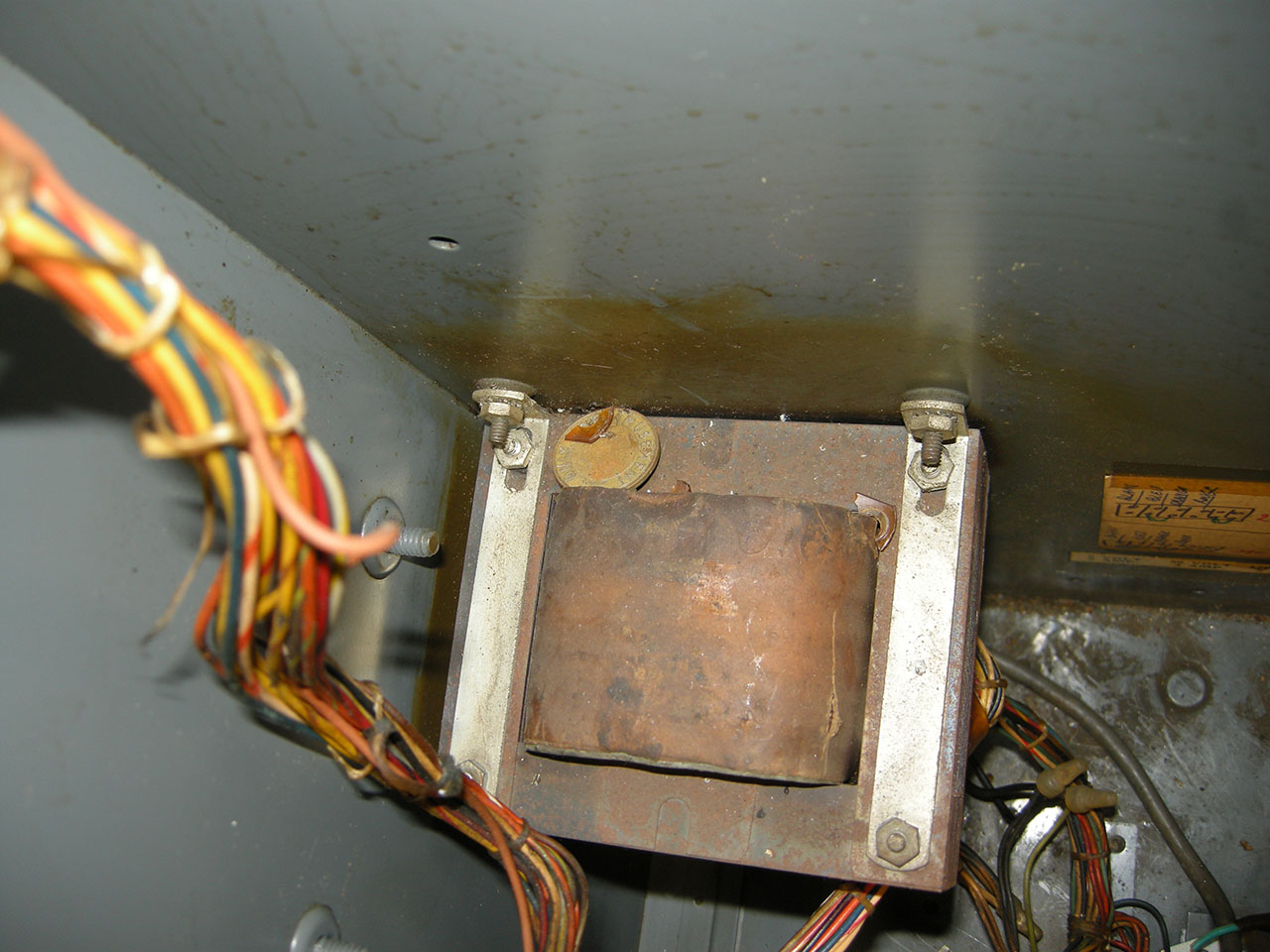

Impressionnant comment la nicotine a été fixée avec la chaleur du transfo.




L’Ajax Boost fait toujours autant de miracle (non, non, je n’ai pas d’action chez Ajax ). En même temps la peinture grise utilisée à l’époque est d’une très bonne qualité.

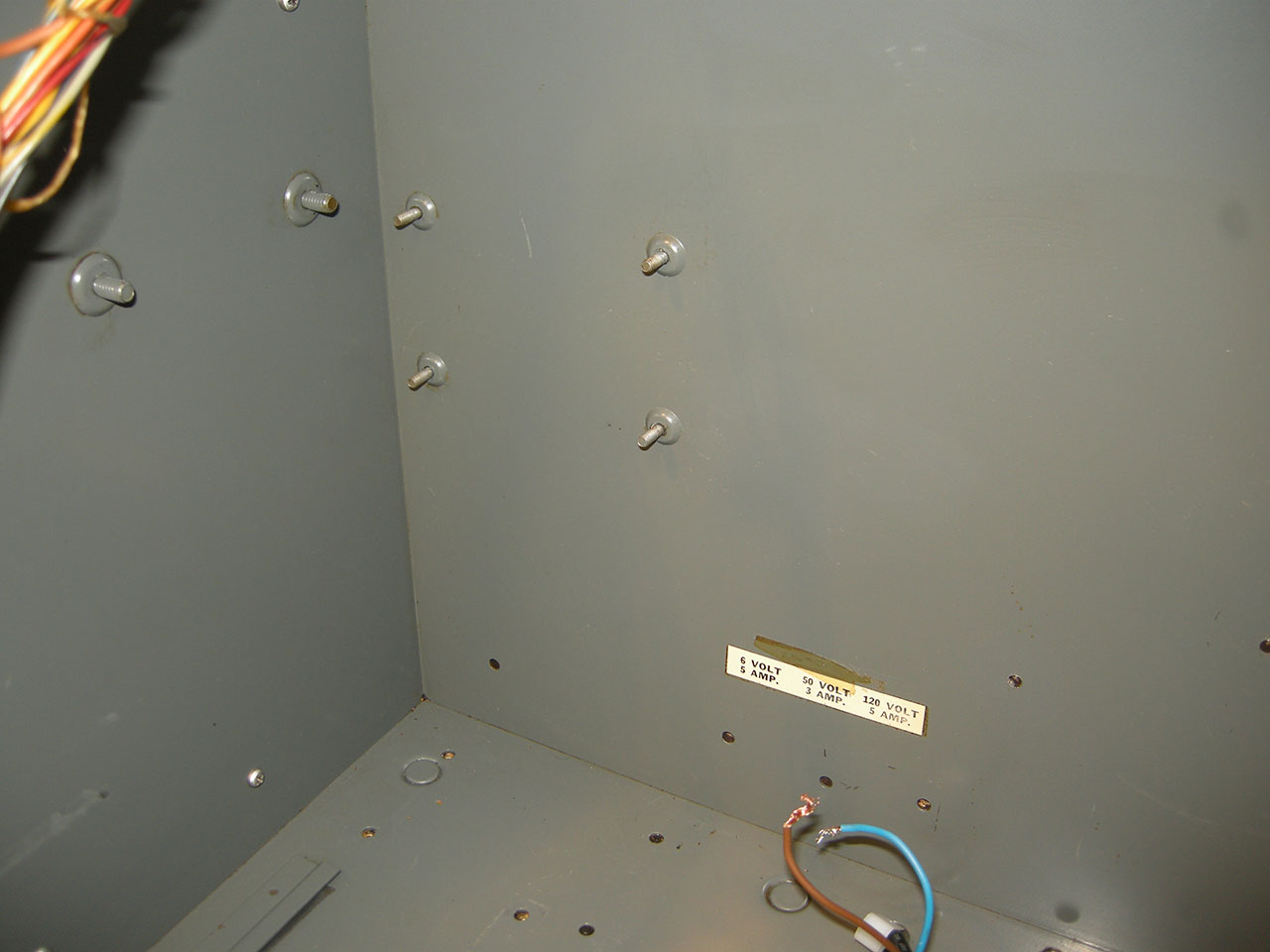

Et voilà la zone du transfo de nouveau nickel


.

[rene gillet]

Avec un CV pareil, tu seras vite embauché chez Bally !

[Nurbo]

Haha merci René mais je ne suis même pas sur que tous les salariés actuel chez Bally connaissent ces machines

[Nurbo]

Salut,

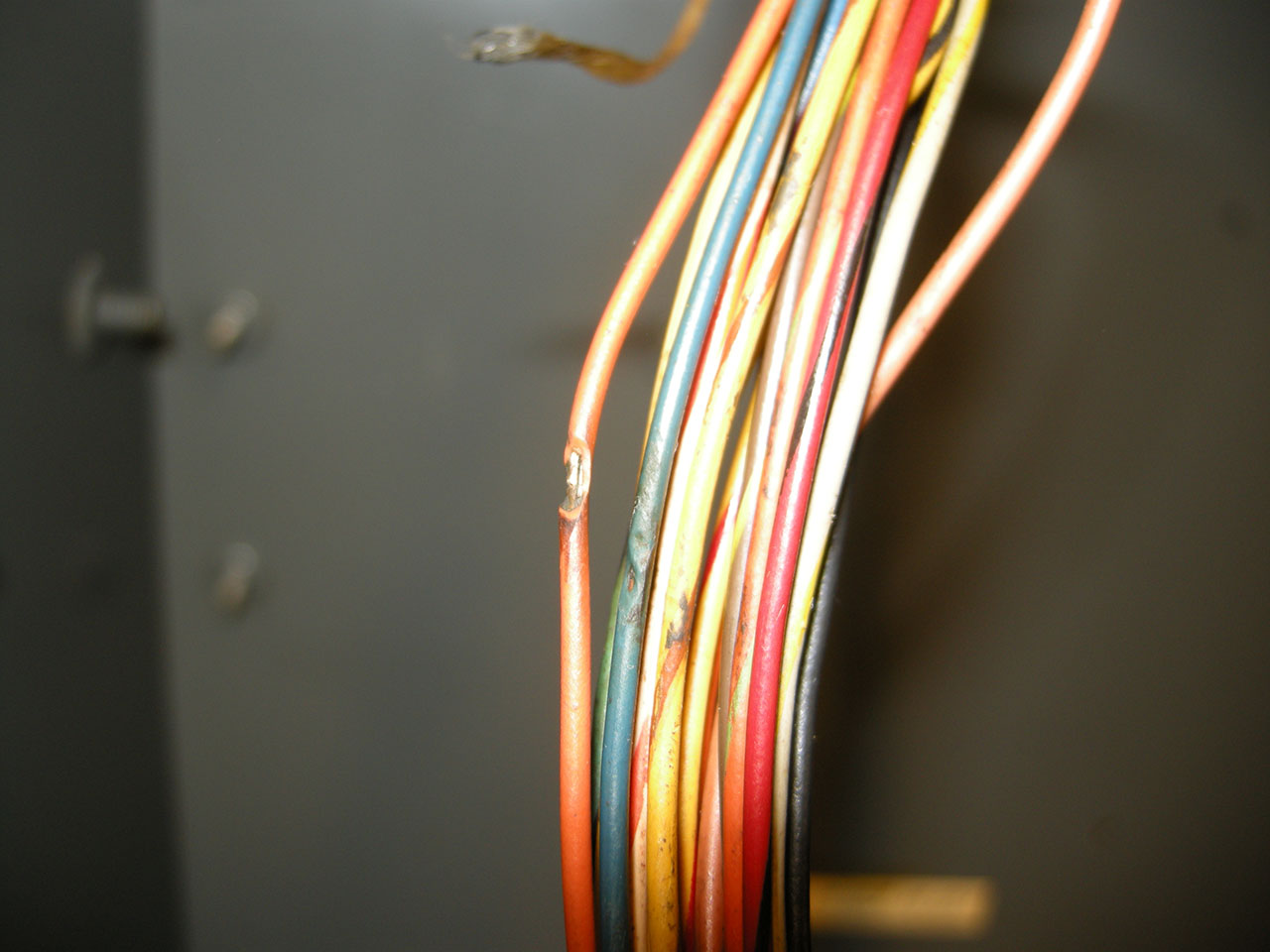

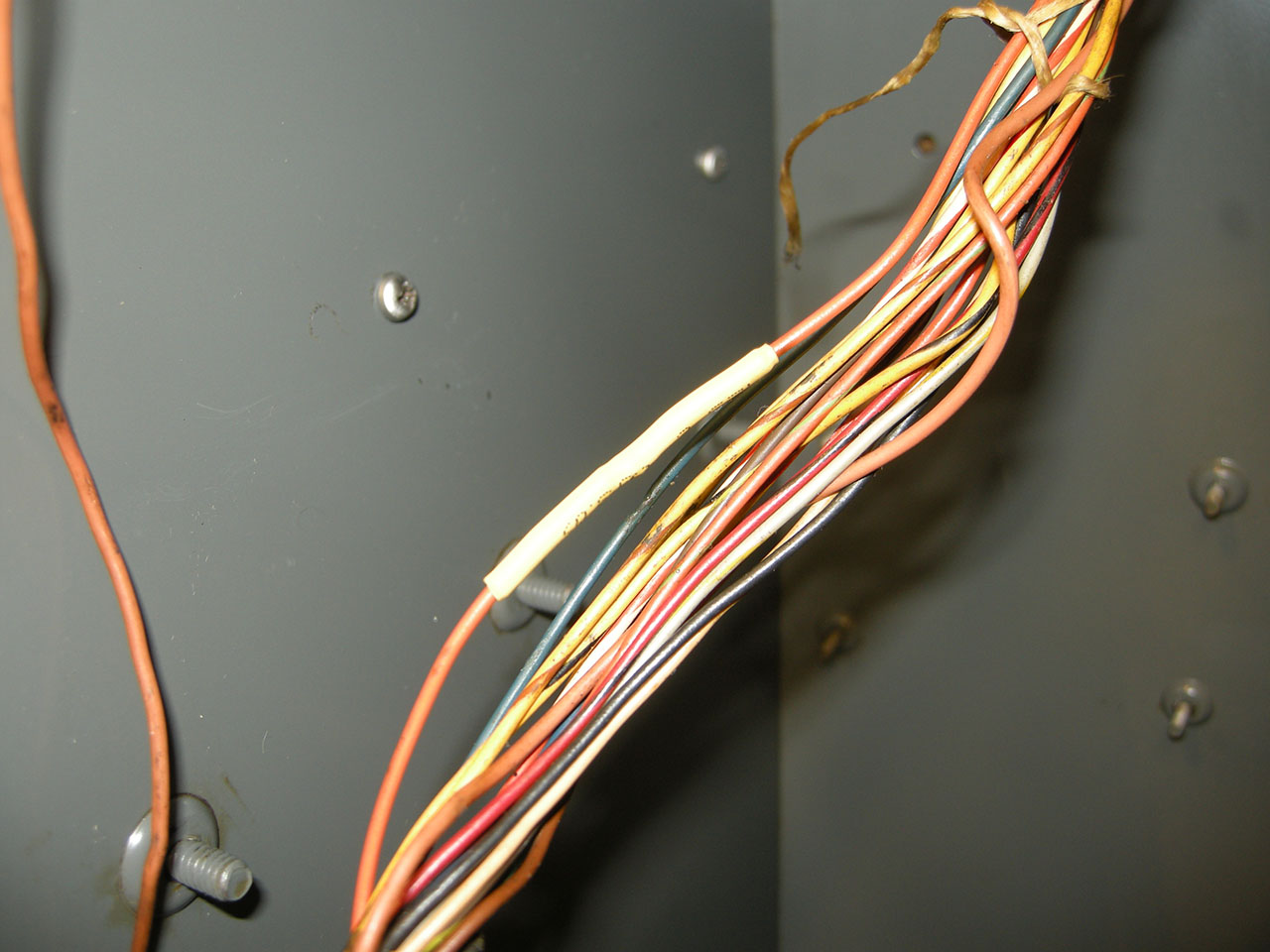

L’avantage d’un nettoyage en profondeur…et même des faisceaux…ça permet de voir l’invisible en temps normal. Un fil présente une usure de frottement.

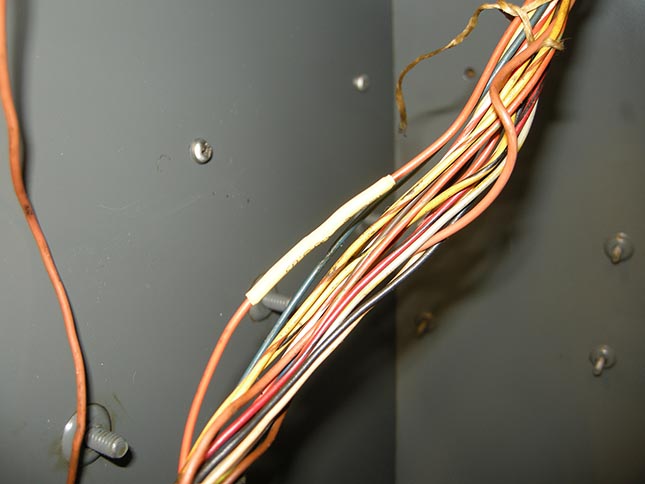

J’ai coupé le fil une raccord en soudant et pour finir un morceau de gaine thermo.

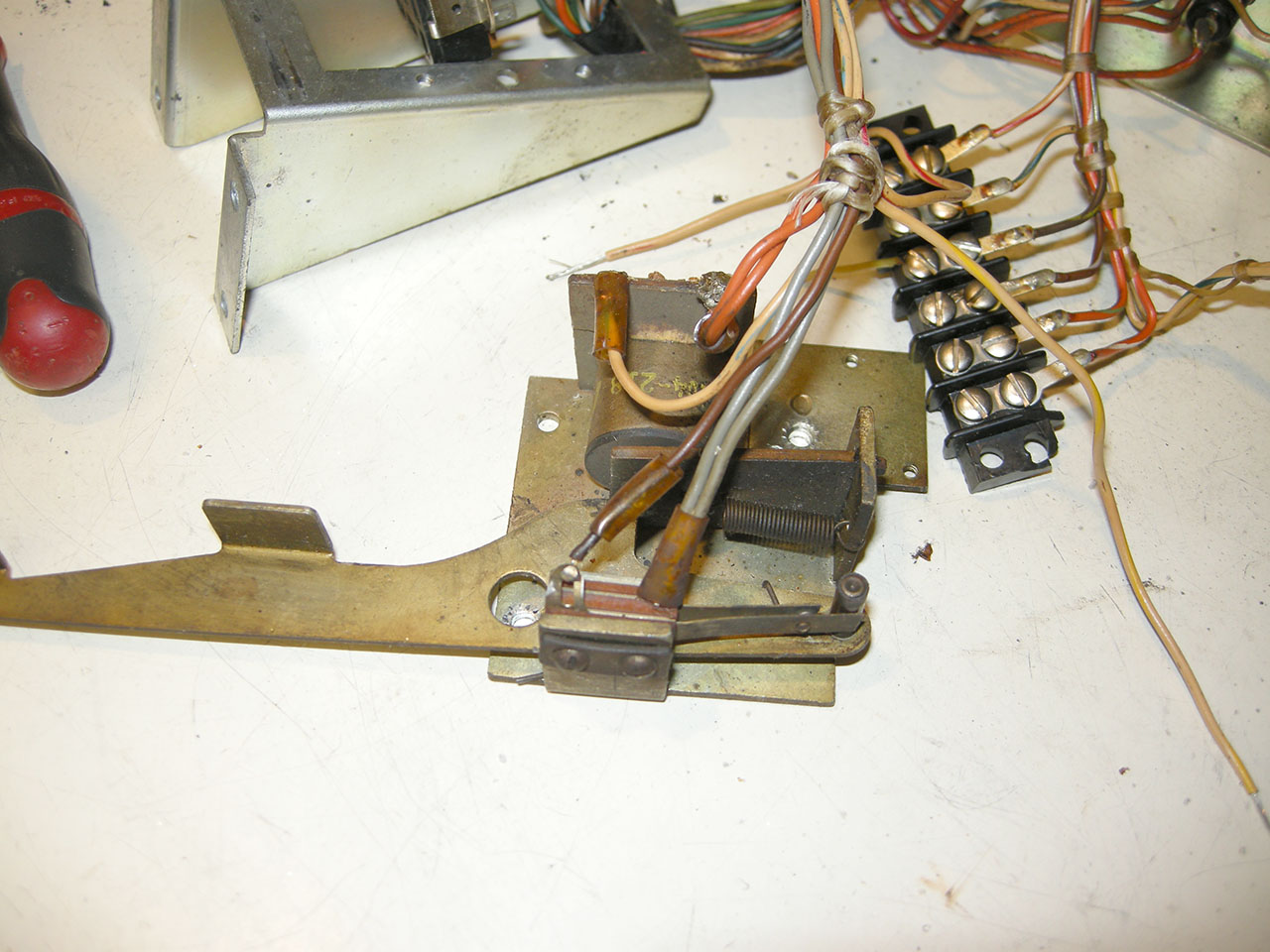

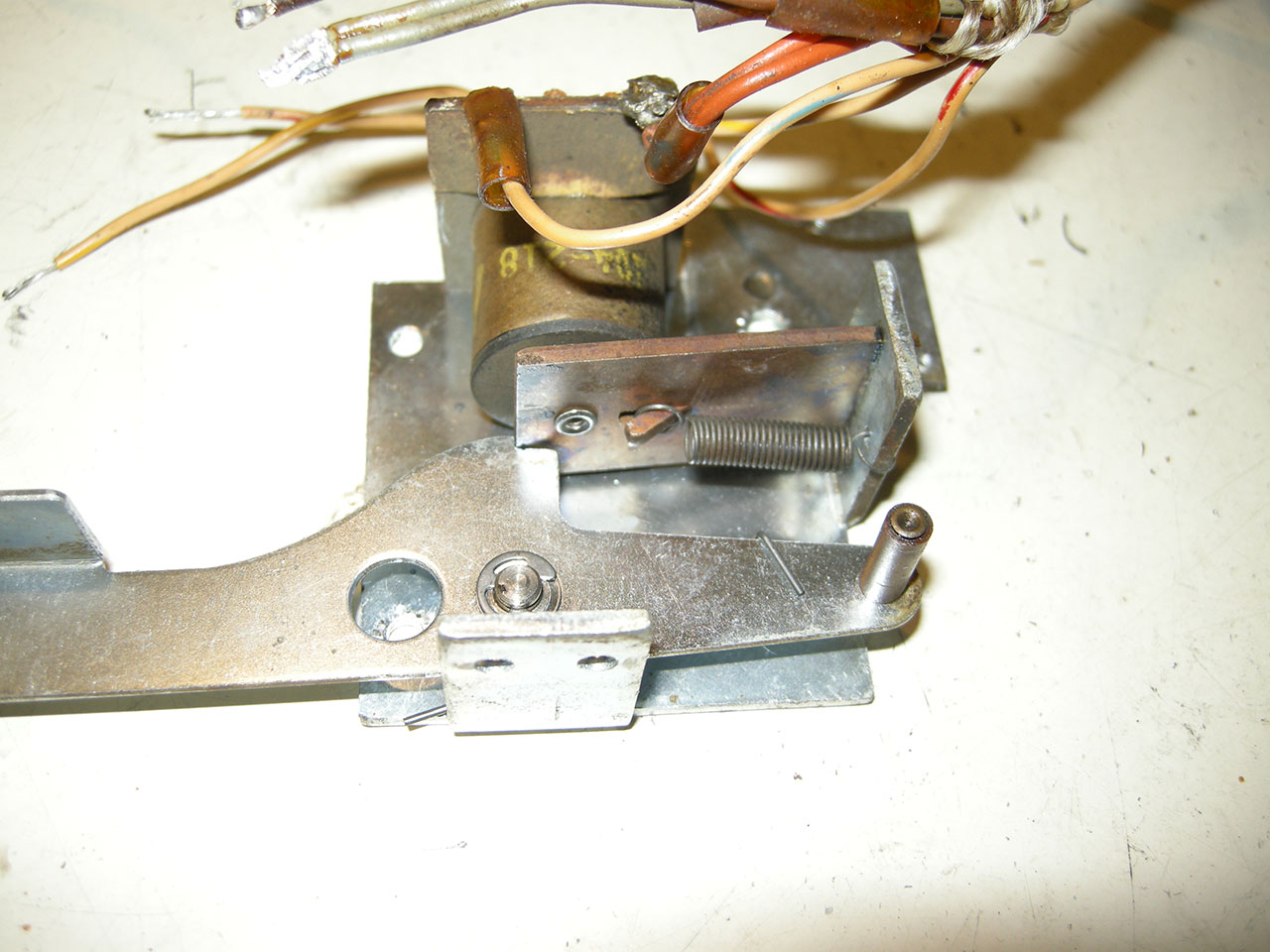

Place au nettoyage de l’ensemble HANDLE RELEASE.




Il y avait des saletés qui gênaient la rotation de la palette, maintenant elle s’abaisse parfaitement.


.

[Nurbo]

Salut,

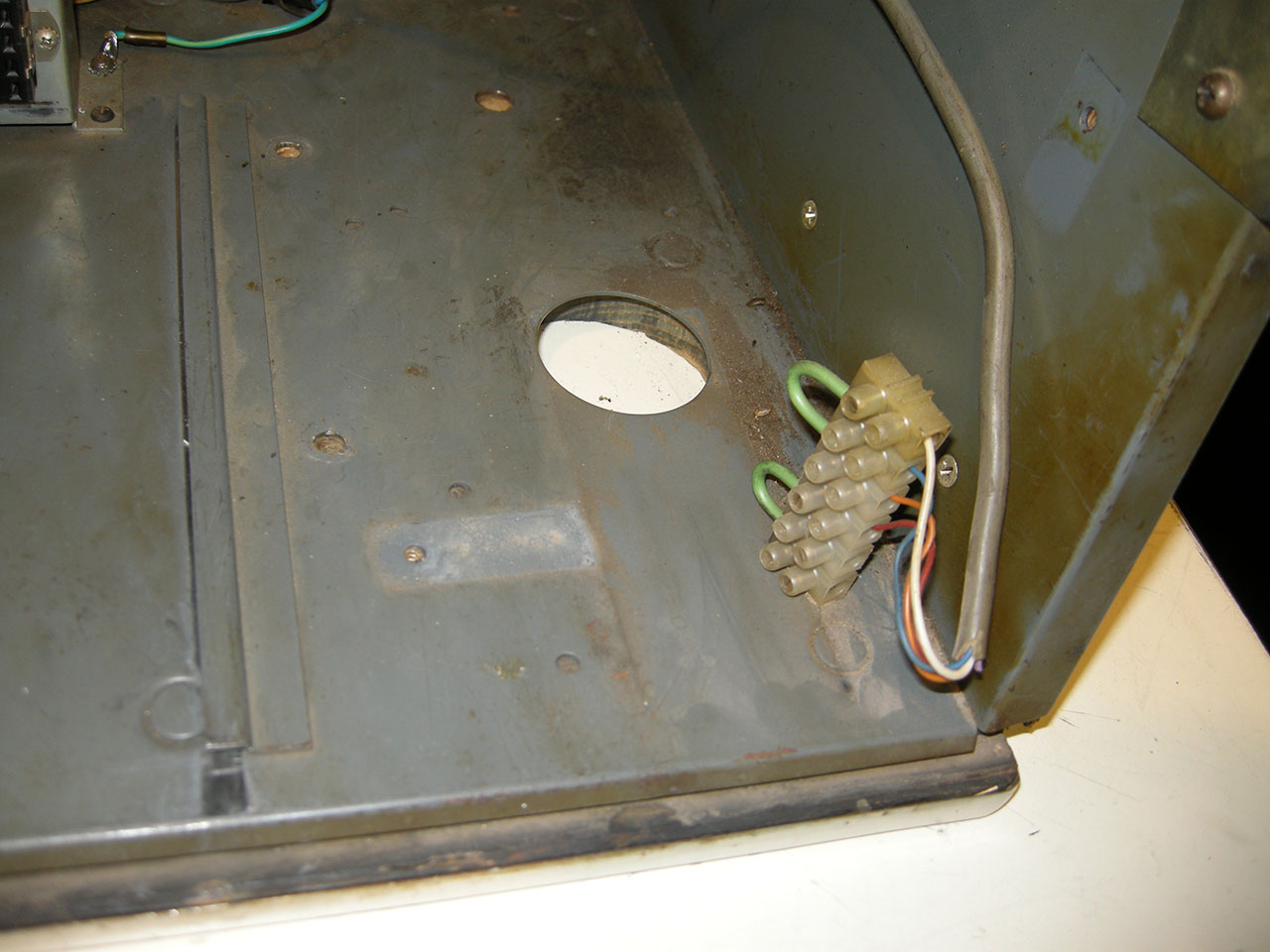

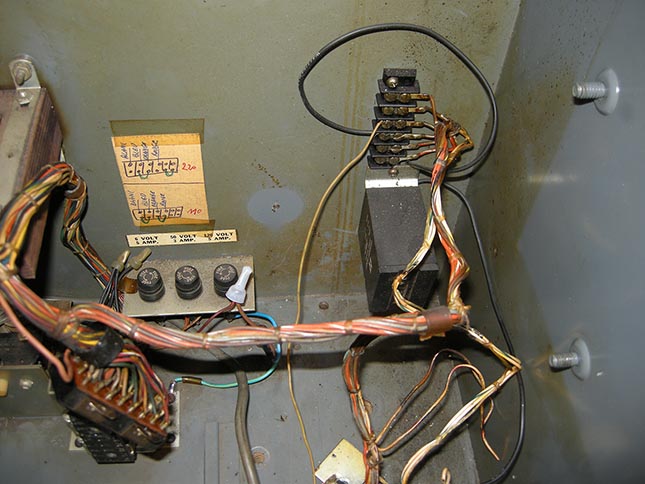

Je reviens maintenant sur le bloc de dominos qui se trouvait à droite dans la machine, j’en avait parlé en disant ceci :

Le fil n’est pas d’origine, il alimente normalement le switch de porte et un compteur.

En fait ces dominos et les pontages associés correspondent au schéma papier qui a été mis près du transfo, il permet, sans devoir intervenir sur le transfo, de changer les pontages des bornes du transfo pour passer la machine en 110v ou 220v. J’ai bien évidement retiré ce truc et fait mon pontage entre les bornes comme ça devrait être.

Les fils d'origine qui sont branchés sur le switch de porte qui coupe l'alimentation des compteurs ne sont plus présent, je ne vais pas les remettre dans l'immédiat.

A ce stade le démontage/nettoyage est terminé et j’en suis à la phase de remontage. Comme à chaque fois je ne fais pas de photo, il suffit de repartir en arrière.
Il y aura quand même quelques clichés lorsque la machine sera de nouveau opérationnelle !

[Nurbo]

Salut,

Ca y est, la machine est remontée et les premiers tests ont été fait.

La vidéo de remise en route est visible ici, j’aime bien faire des vidéo des premières remises en route, il n’y a pas eu d’essais au préalable.

phpBB [video]

Bilan très positif, même si il reste des petites choses à régler comme les faux contact sur les douilles des ampoules sur les côtés de la vitre des rouleaux, le tube du dessus des rouleaux met du temps à s’allumer alors qu’il est neuf, le monnayeur demande un petit réglage. Voilà pour la partie fonctionnelle testée.

Après ces petites choses il me reste encore un peu de travail pour déclarer cette machine totalement finie :
- Acheter des starter single 110v pour tester les tubes/ballast de la vitre du bas.
- Le nettoyage du support en alu pour le topper et y mettre un tube.
- La plaque de plexi du topper à envoyer à la découpe.
- Remettre les compteurs (le support en tôle plié est en cours de fabrication, j’y reviendrai plus tard)

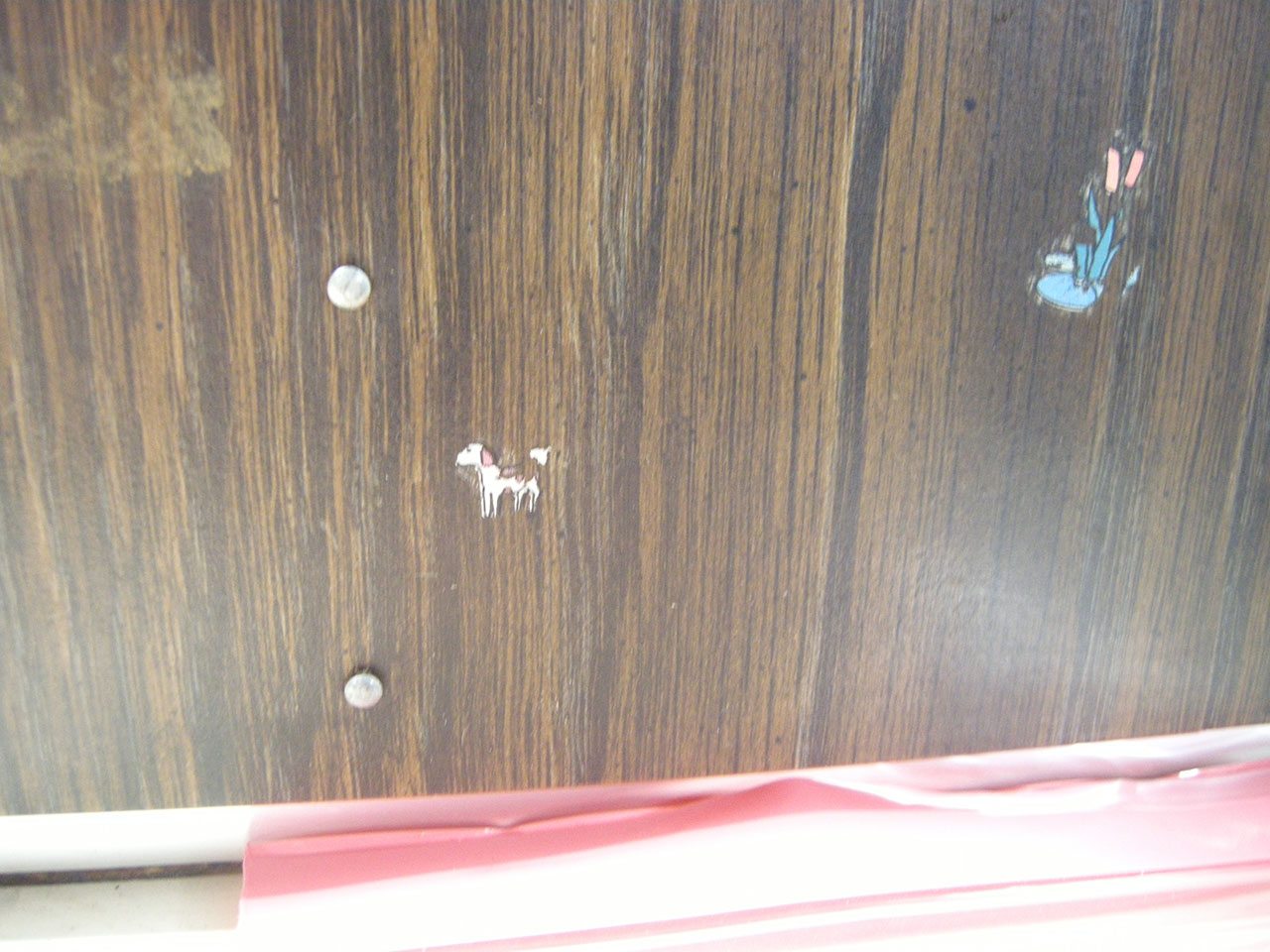

- Retirer les décalcomanies qui ont été collés sur la caisse, ainsi que quelques taches de peinture.






.
