Salut,
En voilà une bonne nouvelle !
La machine est enfin fonctionnelle. Elle a passé les 200 jetons de test soit 400 lancer car sur ce modèle, 1 jeton = 2 lancer.
Finalement c’était plus facile à résoudre que ce à quoi je m’attendais…mais il fallait le savoir et y penser.
Comme Chicki l’avait déjà dit, la pièce métallique (repère J) en bas à droite doit scrupuleusement être à la bonne distance…enfin au moins au mm près…
J’ai donc commencé par vérifier ce réglage qui était bon au final.

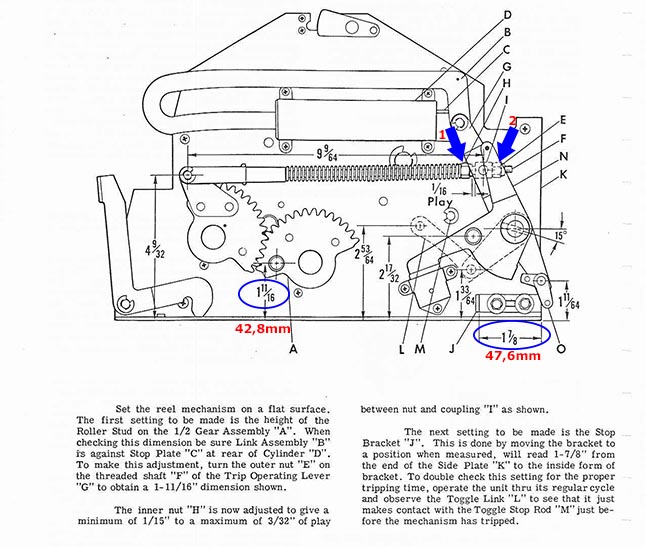

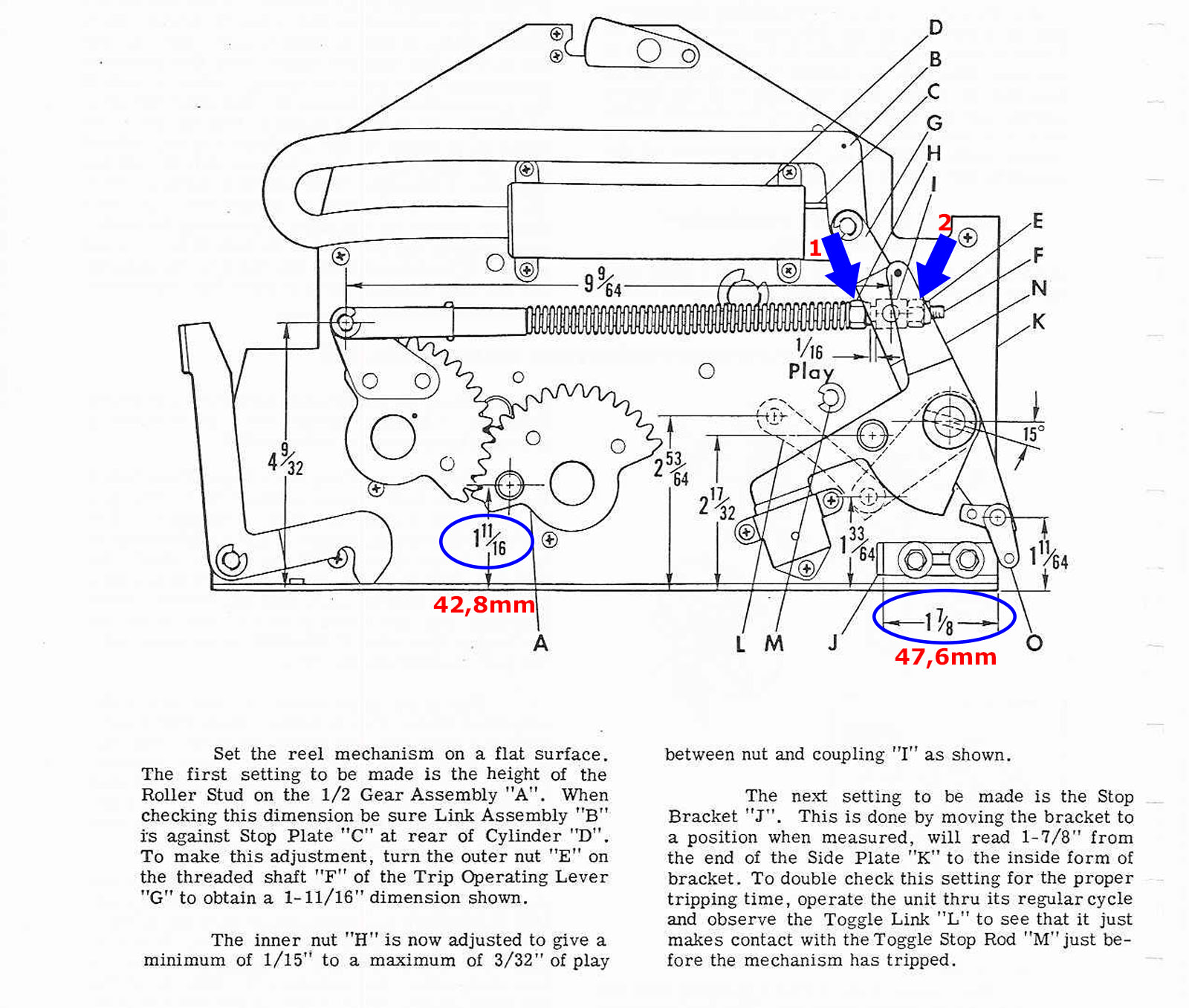

Ensuite j’ai pris la doc et j’ai fait les réglages de base qu’ils indiquent. Et le premier réglage à faire était de mettre l’axe au niveau des roues dentées (repère A) à 1 pouce 11/16, soit 42,8mm.
Sur ce bloc des rouleaux le centre de l’axe était à environ 40mm.
Pour faire monter ou descendre le centre de cet axe il faut agir sur la tige fileté (repère F). Elle est maintenue par 2 écrous. Il faut dévisser en 1er celui au repère H ce qui permet d’agir sur celui au repère E. Si on le visse cela fait descendre l’axe sur la roue dentée, si on le dévisse cela fait remonter l’axe.
Une fois l’axe mis à la bonne hauteur, il faut revisser l’écrou au repère H pour bloquer la tige fileté.
Tous ces réglage sont indiqués en page 10 du PDF sur les Bally Electro-méca. Je n’avais jamais été confronté au problème de longueur de la tige fileté…maintenant je le sais
La vidéo devrait suivre d’ici peu...Mr J va être ravi de récupérer sa machine
