Bally 742 Eight Ball ou 8 Ball

[Nurbo]

Salut,

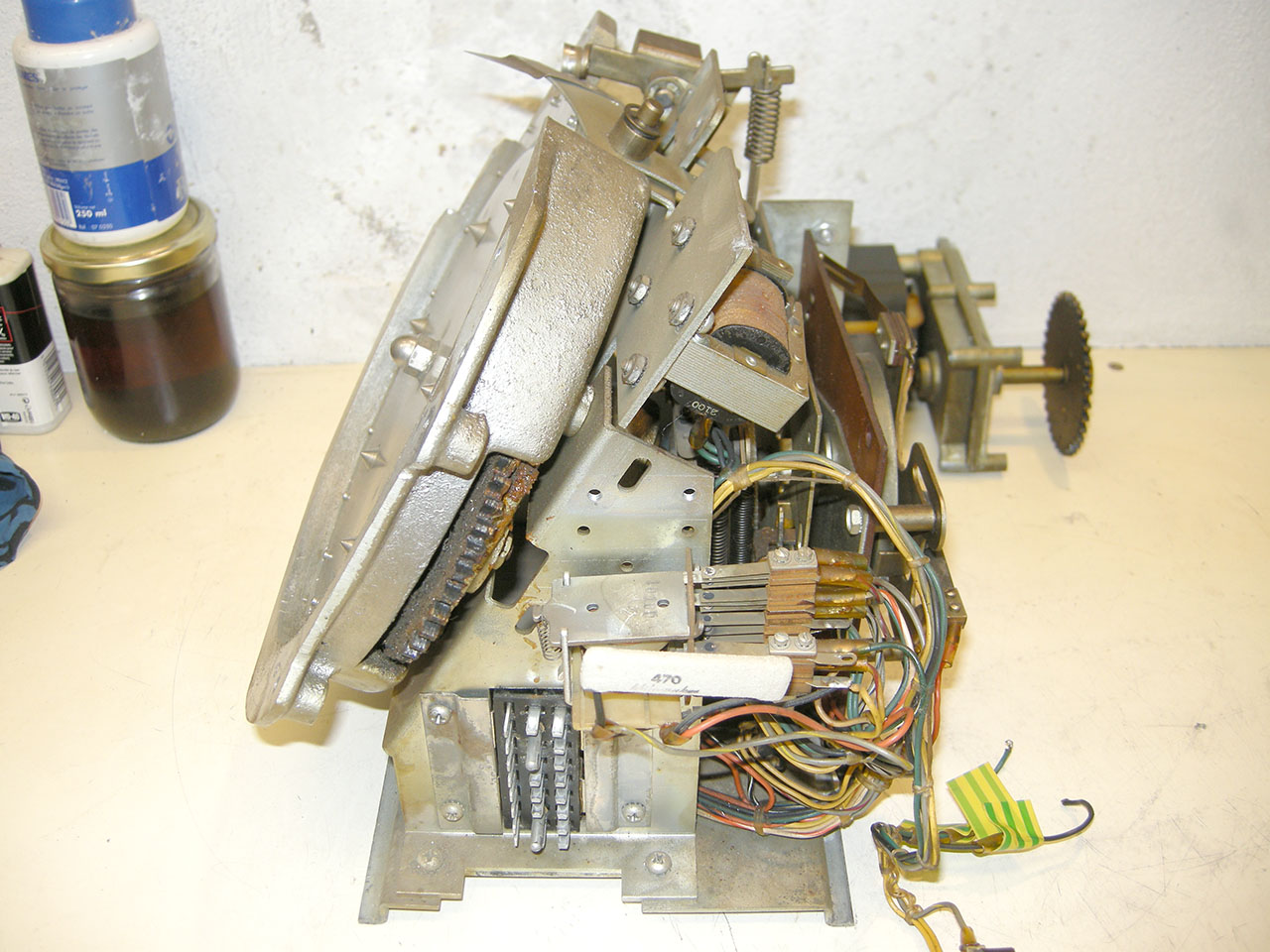

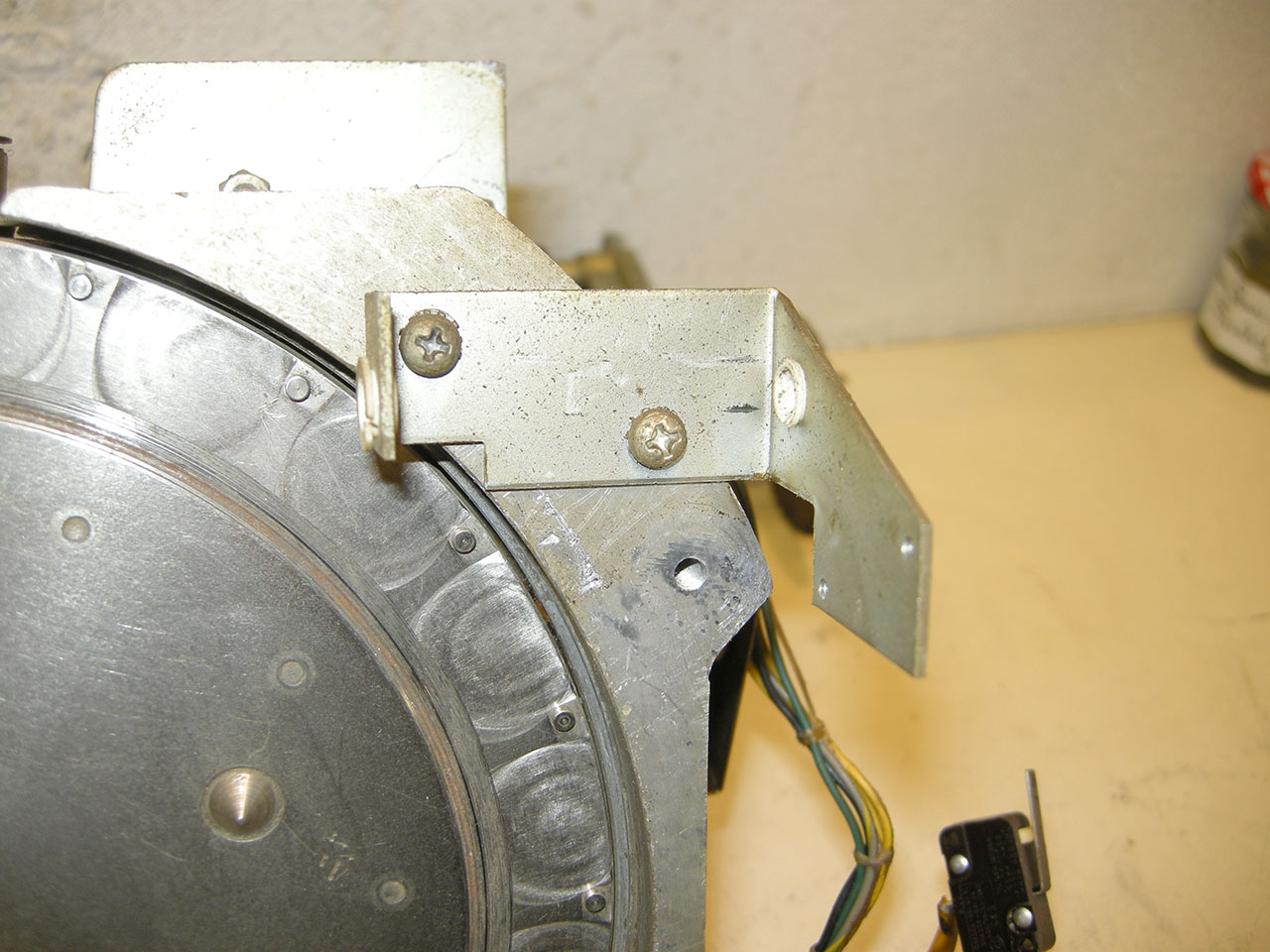

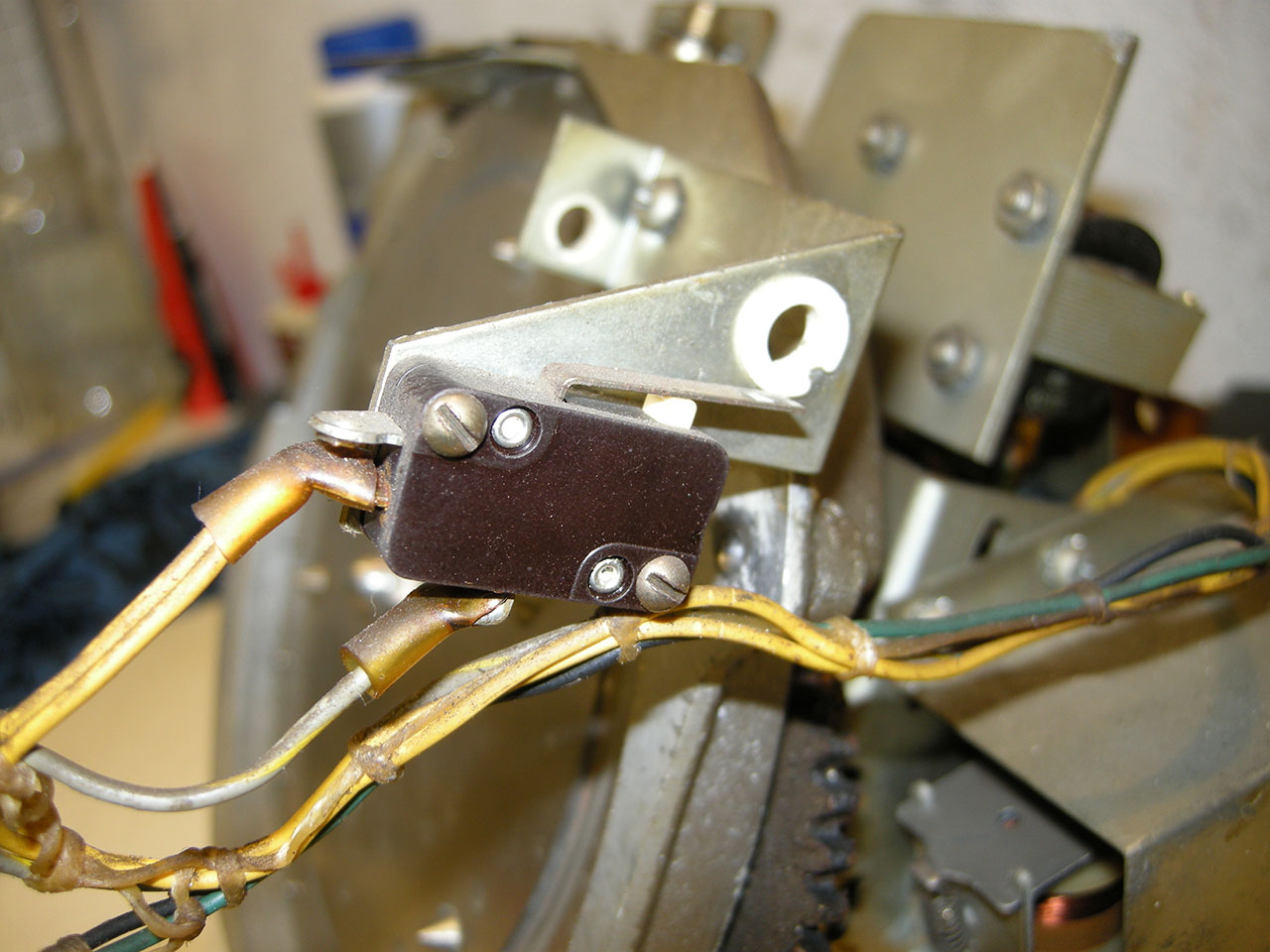

Je bascule de l’autre côté du hopper avec le démontage du switch de trop plein des jetons.






Puis du support du switch.

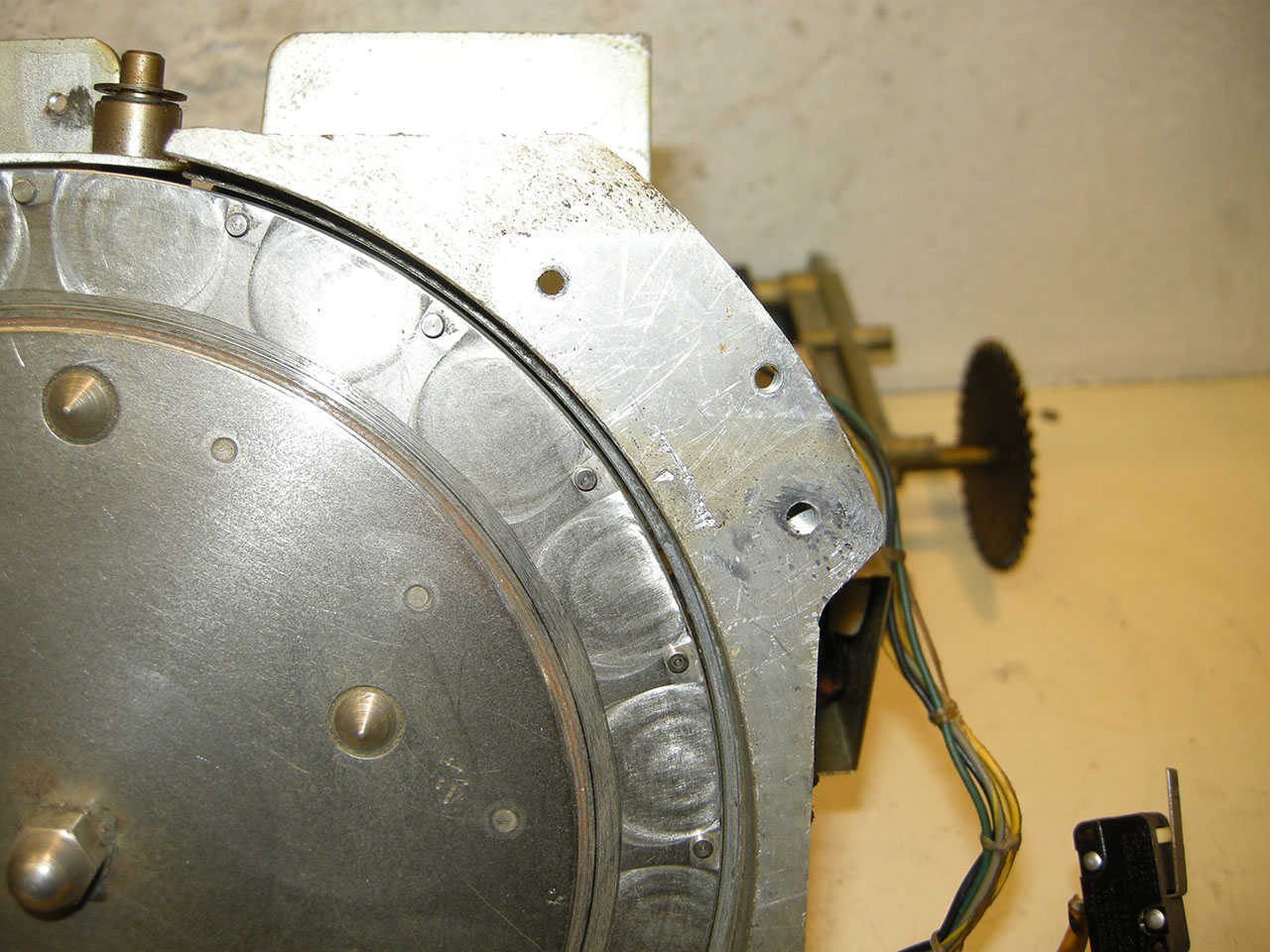

La façade côté bol des jetons est maintenant vidée de ses éléments.

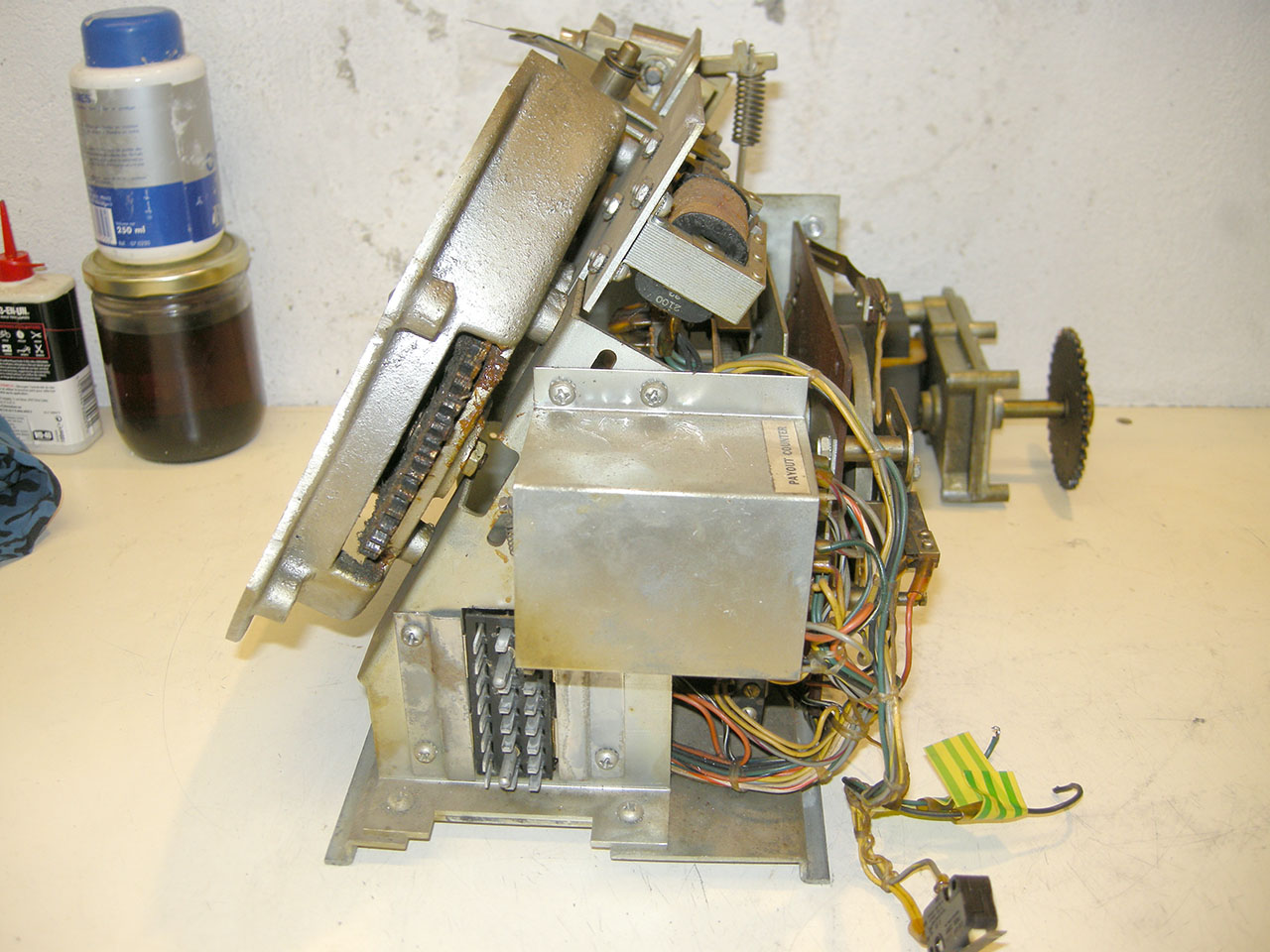

Chose assez peu courante c’est de voir le capot du Payout Relay. Bien souvent, et pour aller plus vite pour les réglages ou autres, ce capot est retiré et il est rarement présent sur les machines que l’on trouve de nos jours.
Il est juste maintenu par les 2 vis du haut.





.

[Nurbo]

Salut,

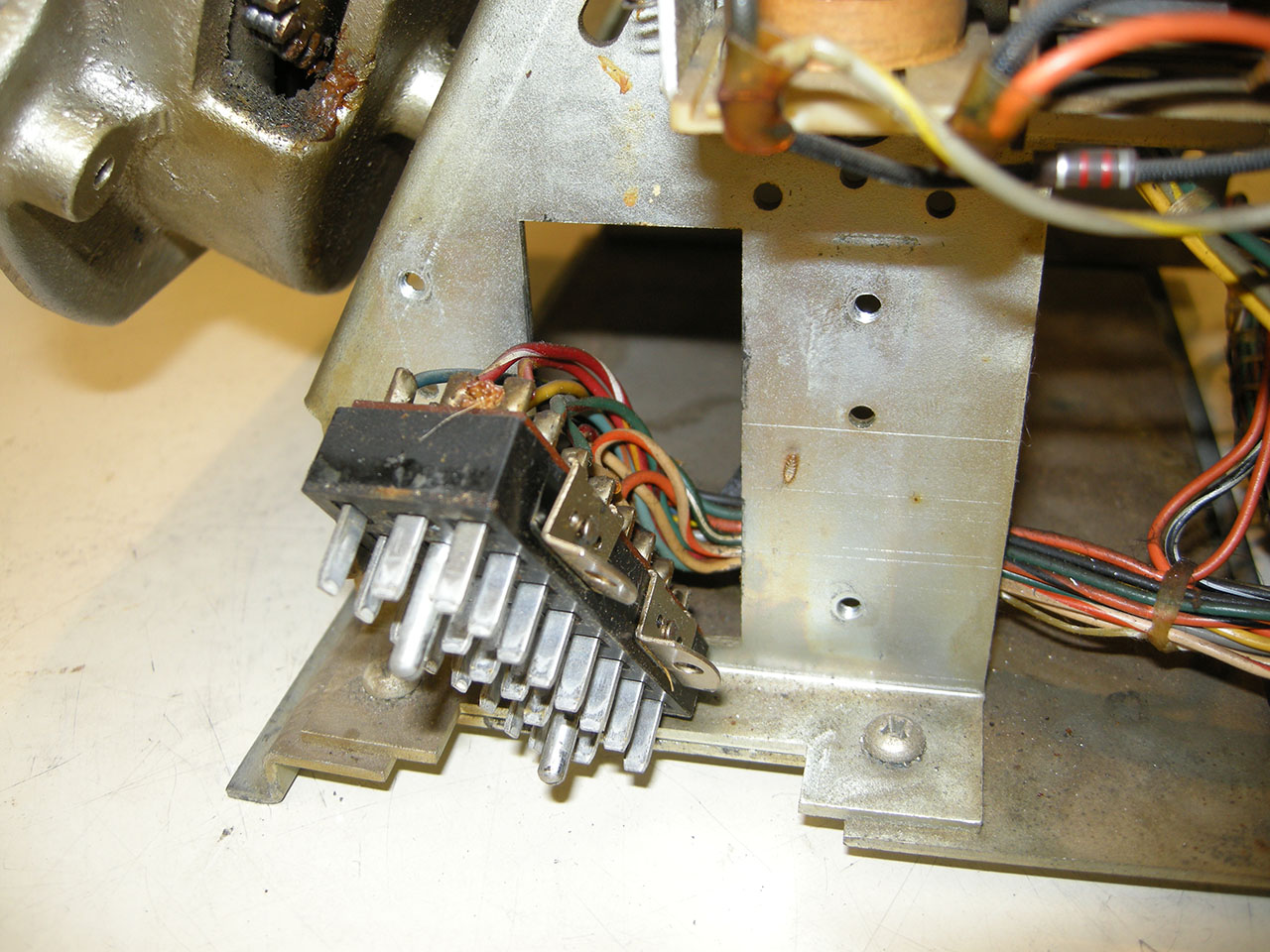

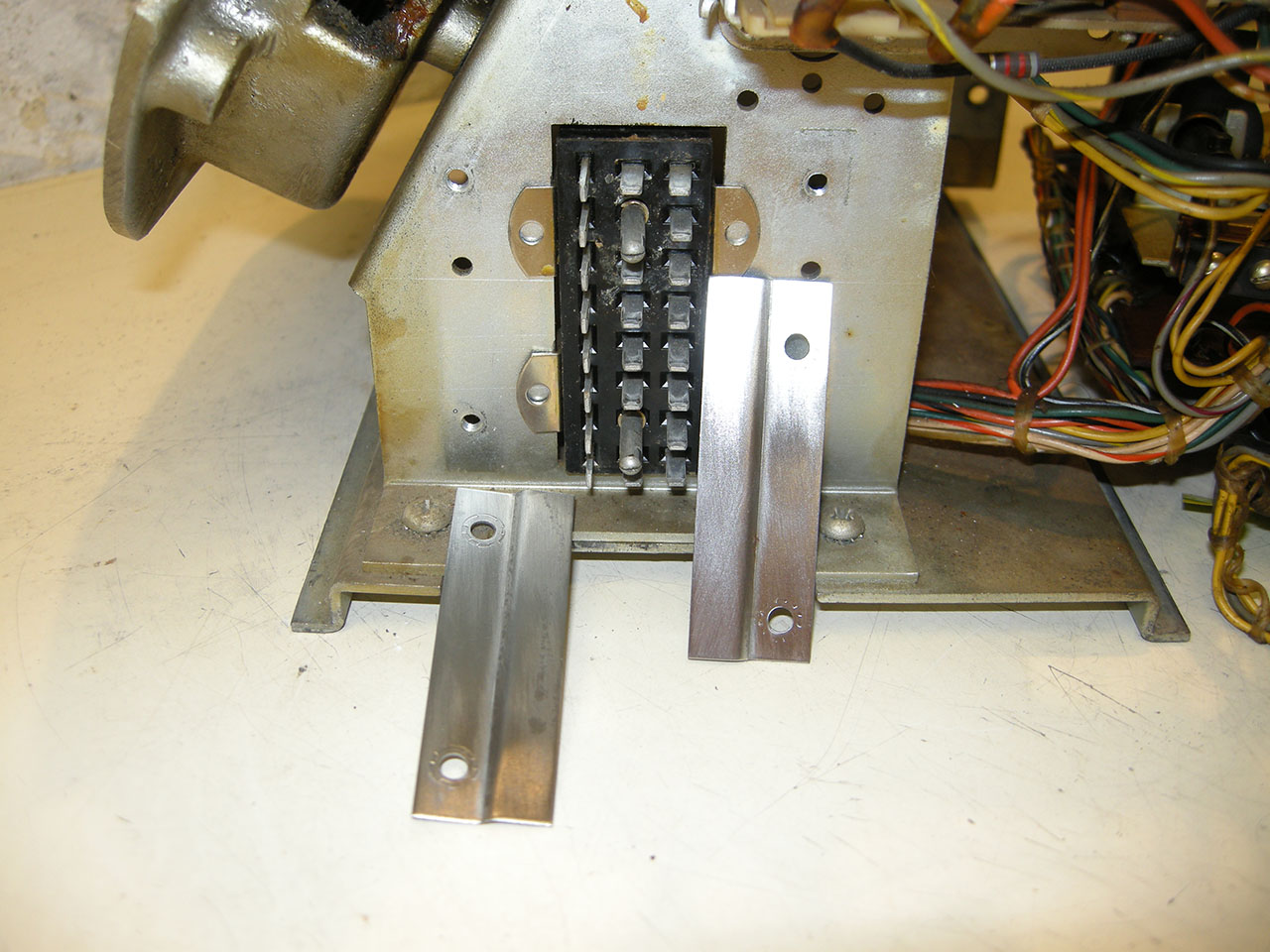

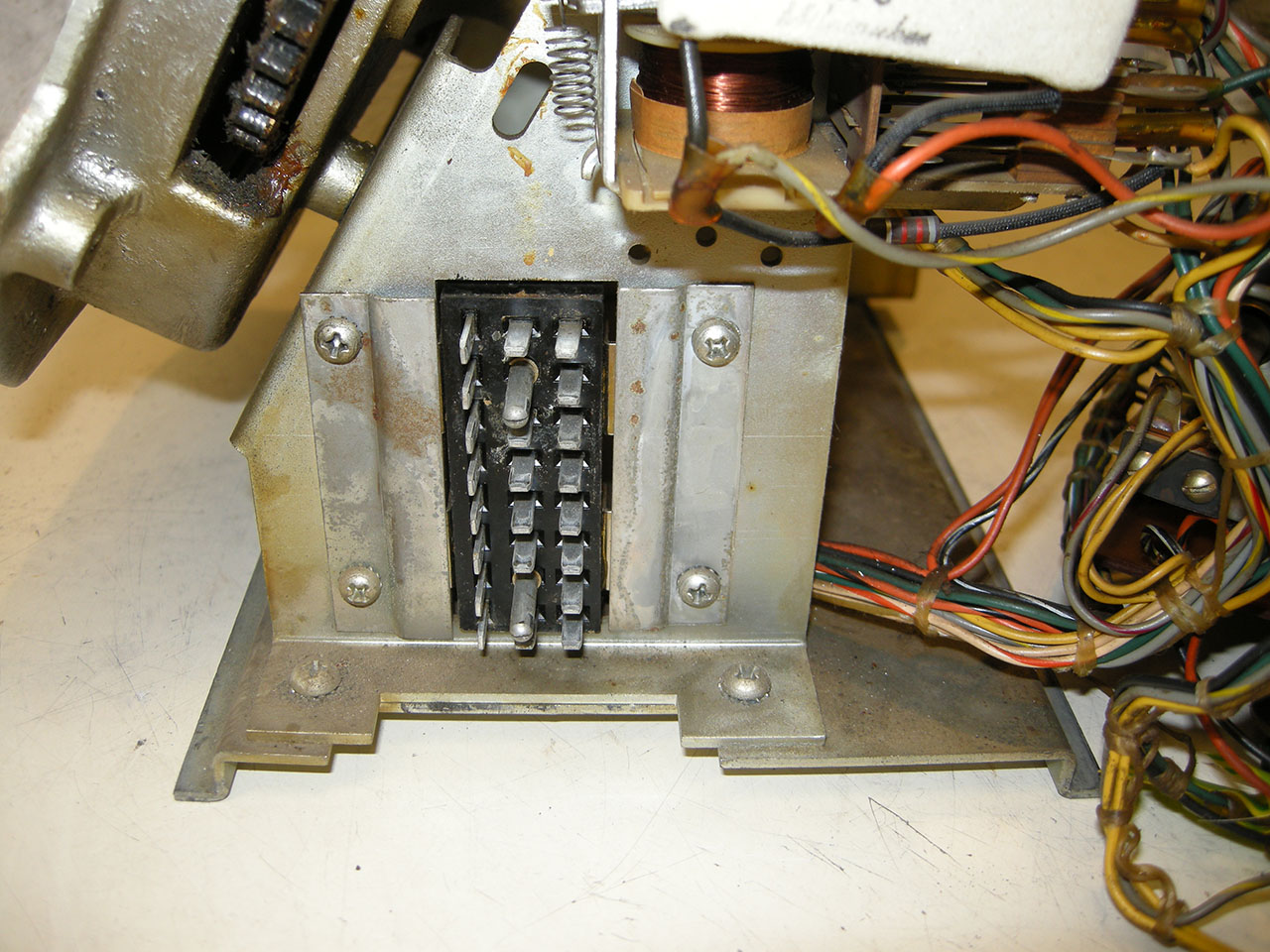

Je passe au retrait du connecteur du hopper.




Il est maintenu par 1 plaquette de chaque côté.




A cause des 2 pattes de fixation qui se trouvent de chaque côté, il n’est pas possible de faire passer le connecteur par le trou, il restera donc dans le logement de la plaque de fixation…ou presque car j’ai découvert quelque chose par hasard sur ce connecteur… 




Place au démontage de l’unité de comptage. Ca laissera la place pour retirer la bobine override.


.

[Nurbo]

Salut,

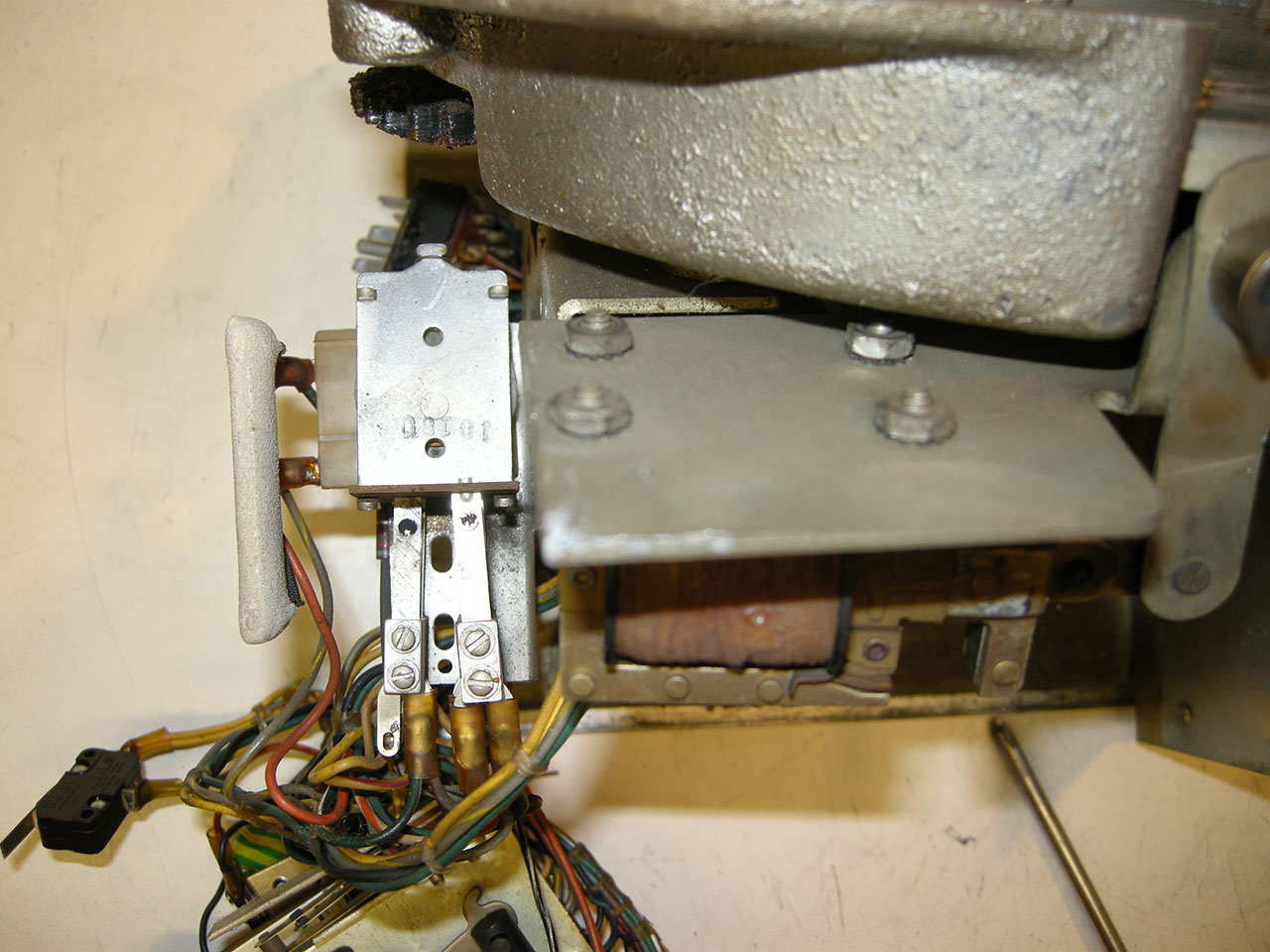

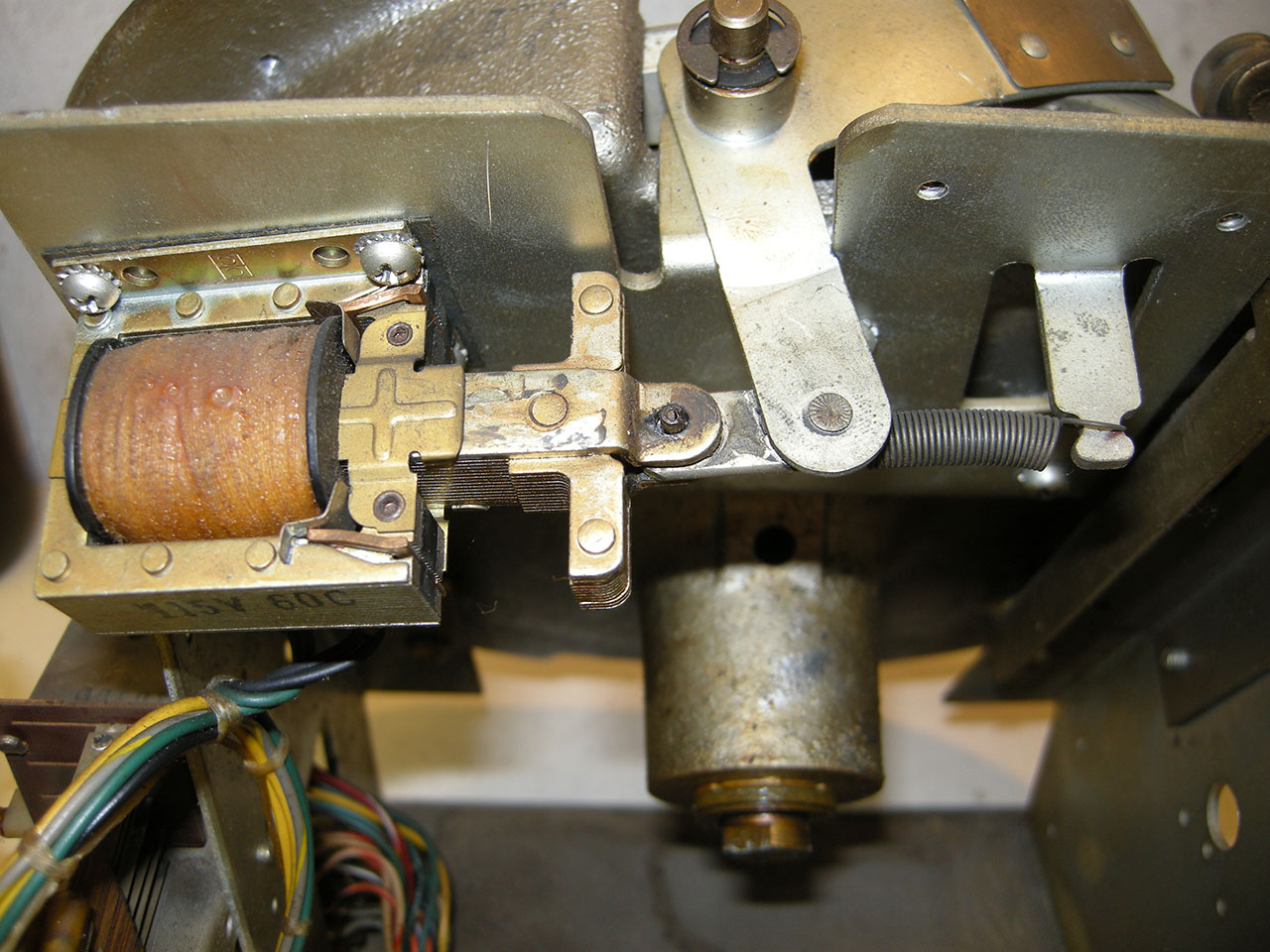

Cette bobine est maintenue par 4 vis. Deux visible, les 2 autres se trouvent en dessous.




Ce sont les rares écrous sur cette machine, et pour le coup il y en a 4 pour cette petit bobine !




Entre la bobine et son support en métal, il y a une entretoise qui l’isole, attention à ne pas la perdre ni l’abîmer.

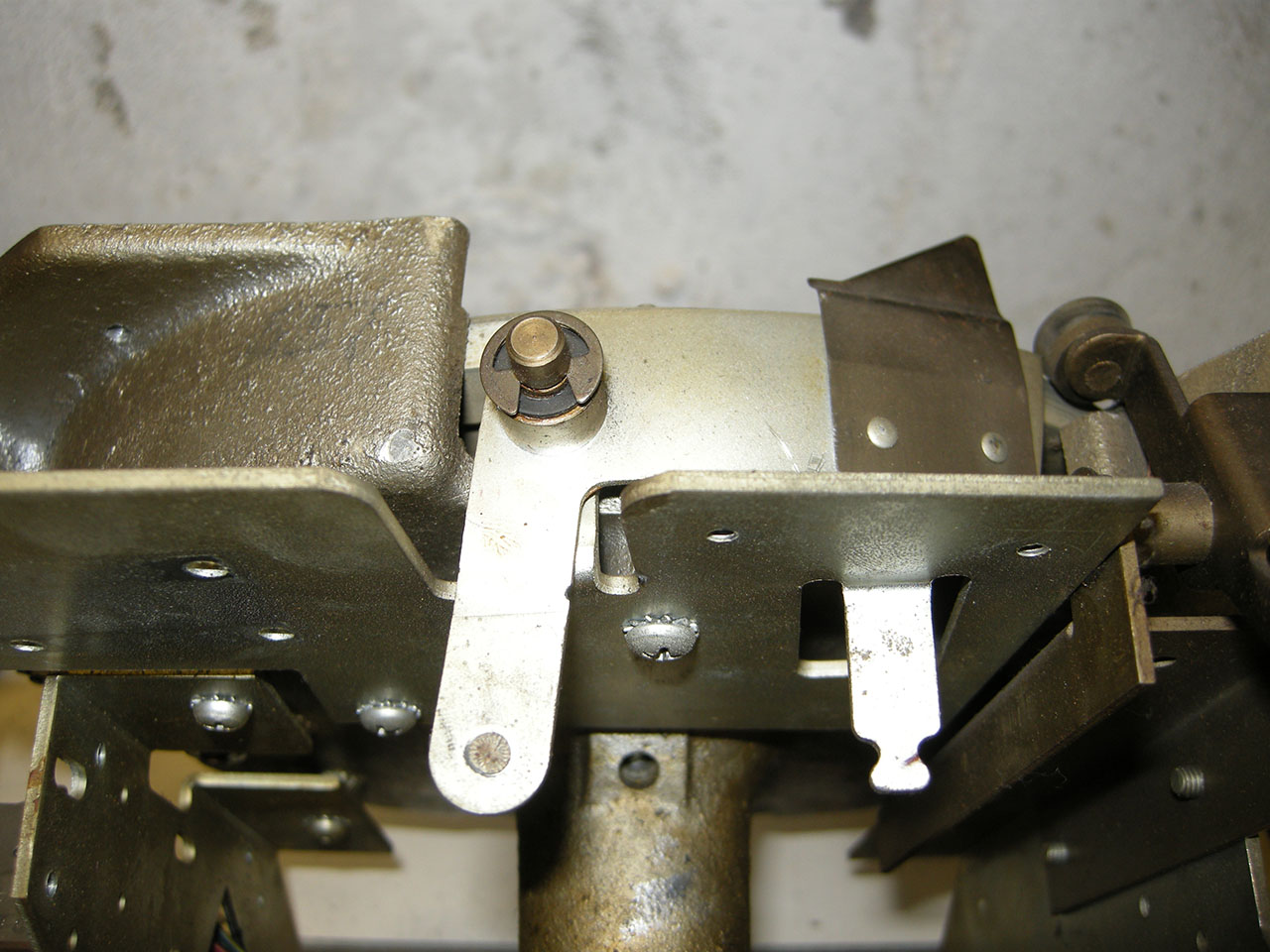

En démontant la bobine, elle se désolidarise de la plaque rotative qui éjecte les pièces du plateau à la fin du paiement pour pas qu’une pièce soit payée en trop.
Elle est juste maintenue par le circlip.

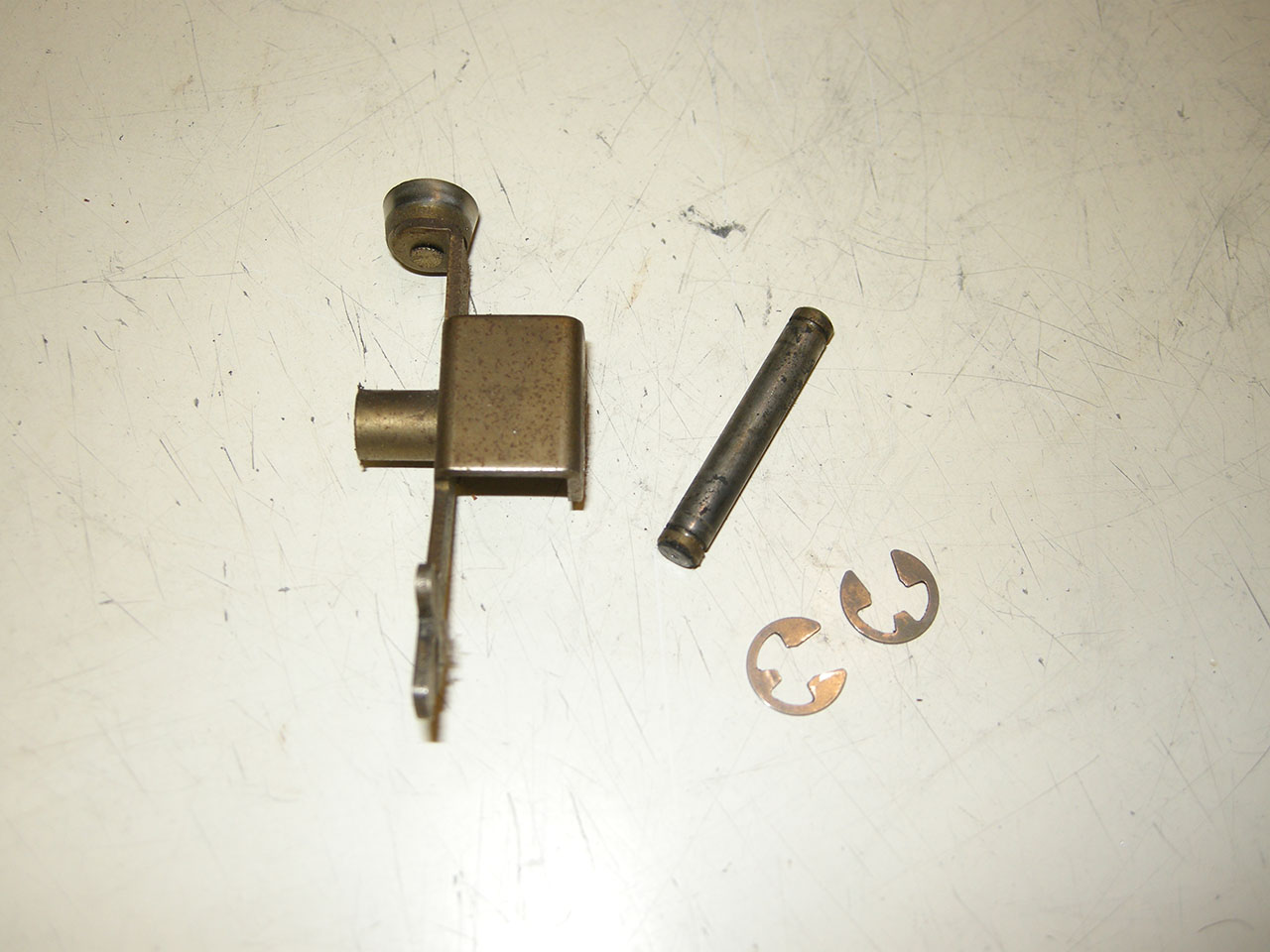

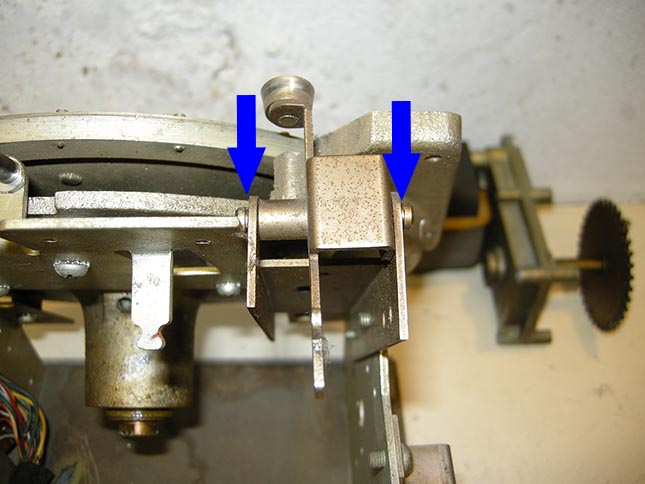

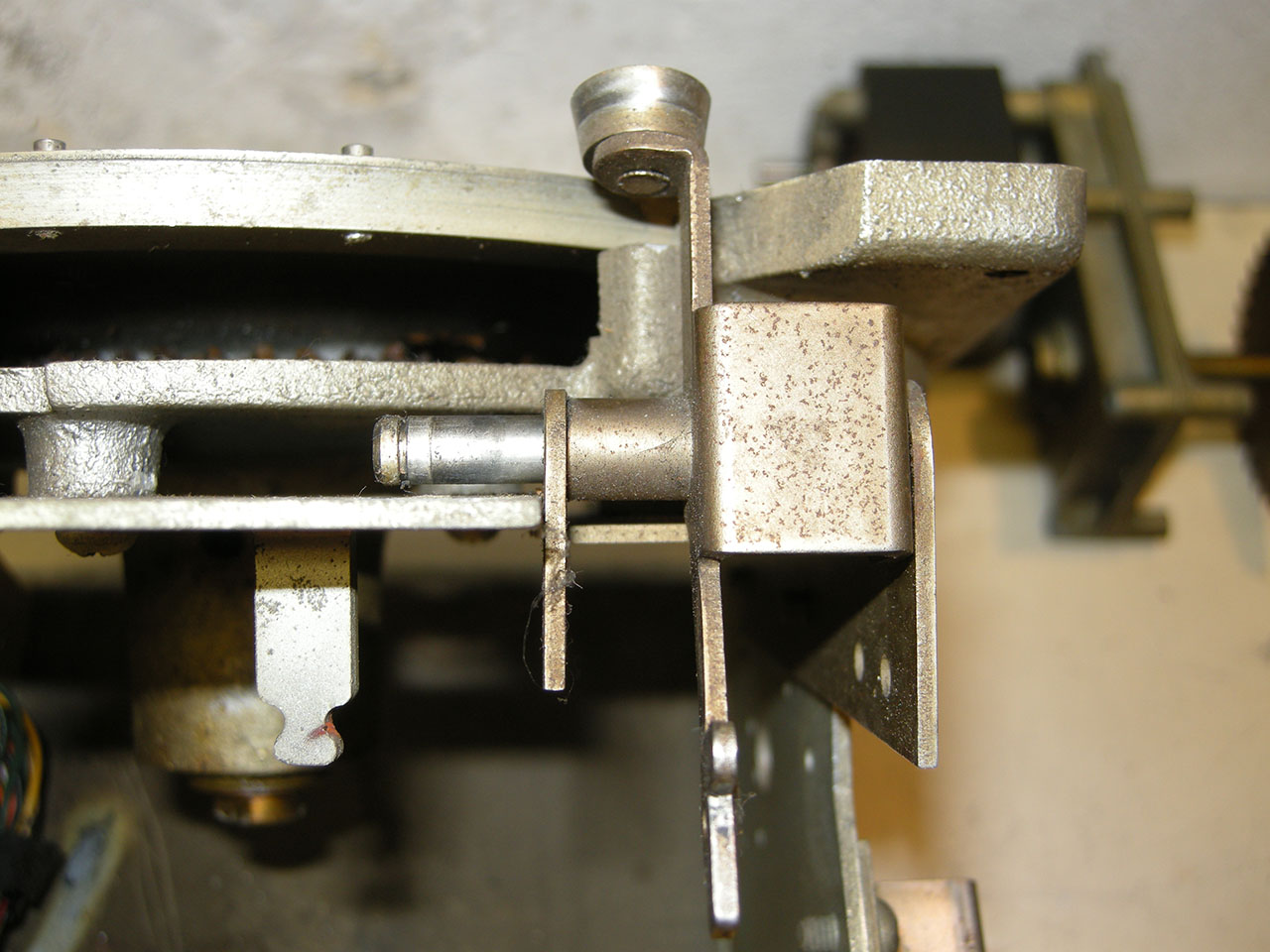

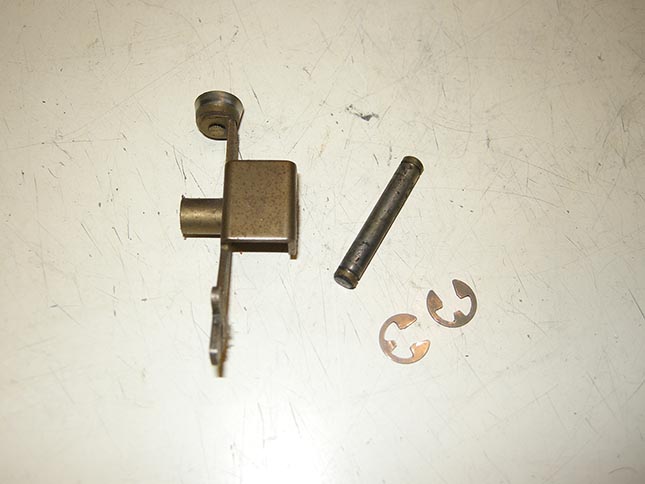

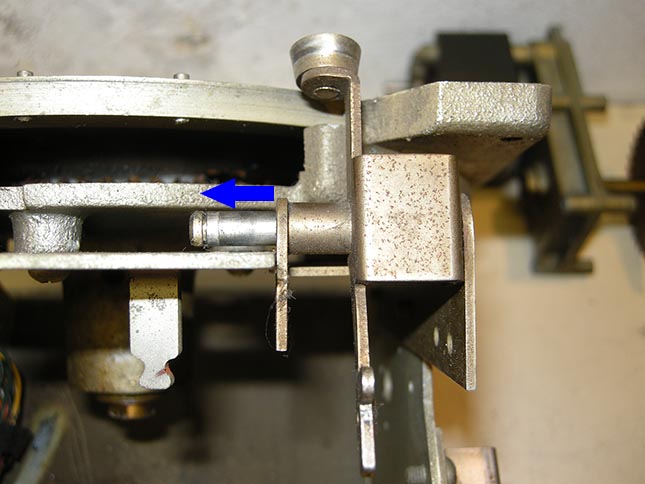

Je démonte ensuite le galet de comptage. Il y a 2 circlip à retirer au niveau des flèches.




Il faut faire coulisser l’axe vers l’intérieur du hopper.




Tout l’ensemble peut maintenant aller prendre un bain de nettoyage.


.

[Nurbo]

Salut,

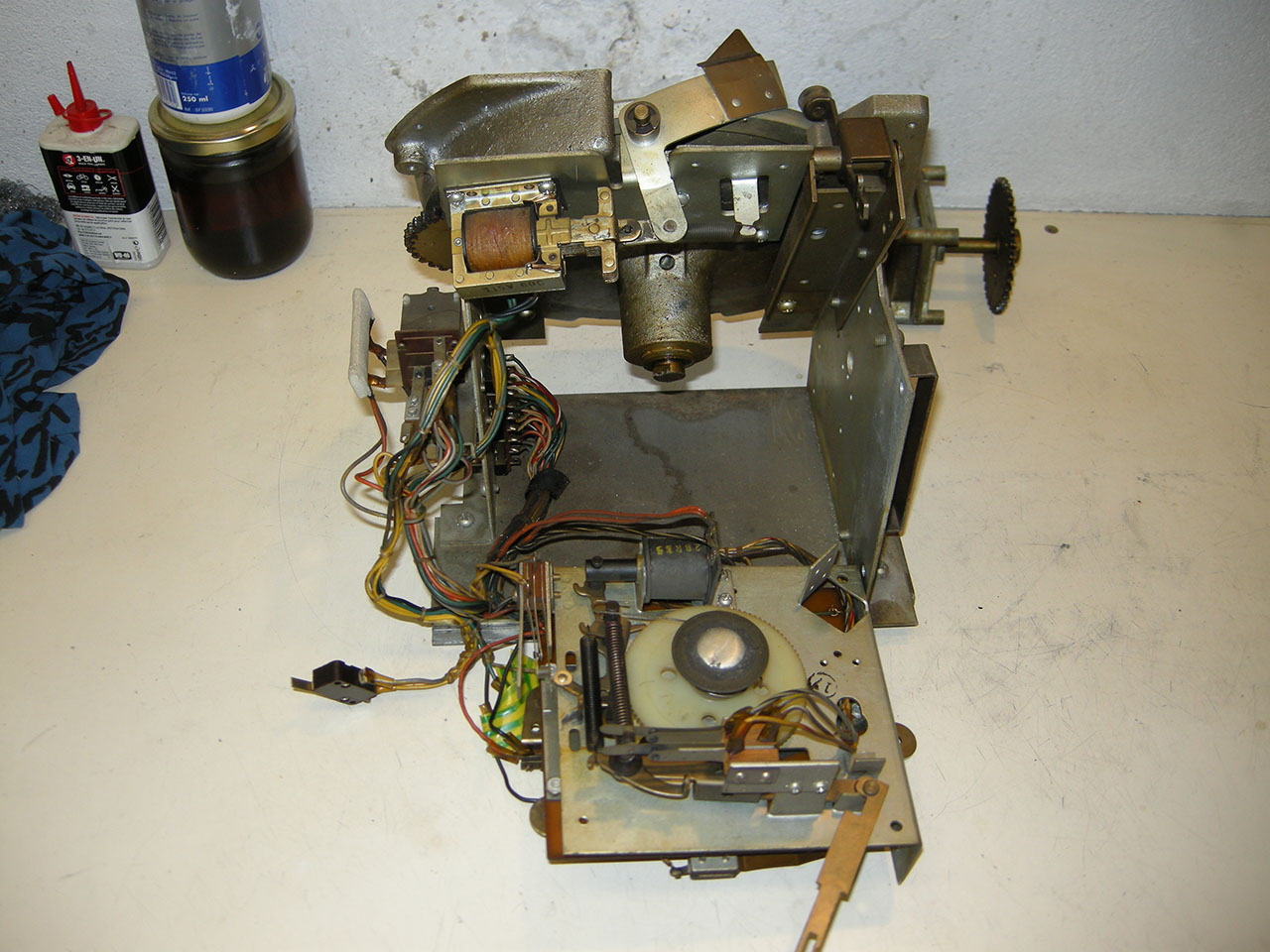

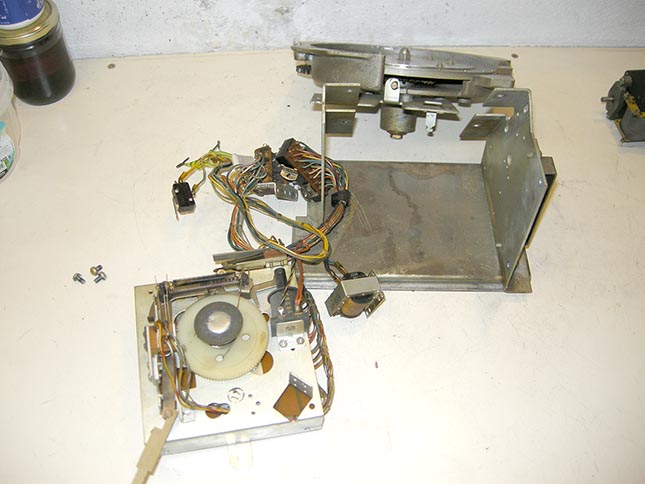

Le hopper commence à être de plus en plus dépouillé.

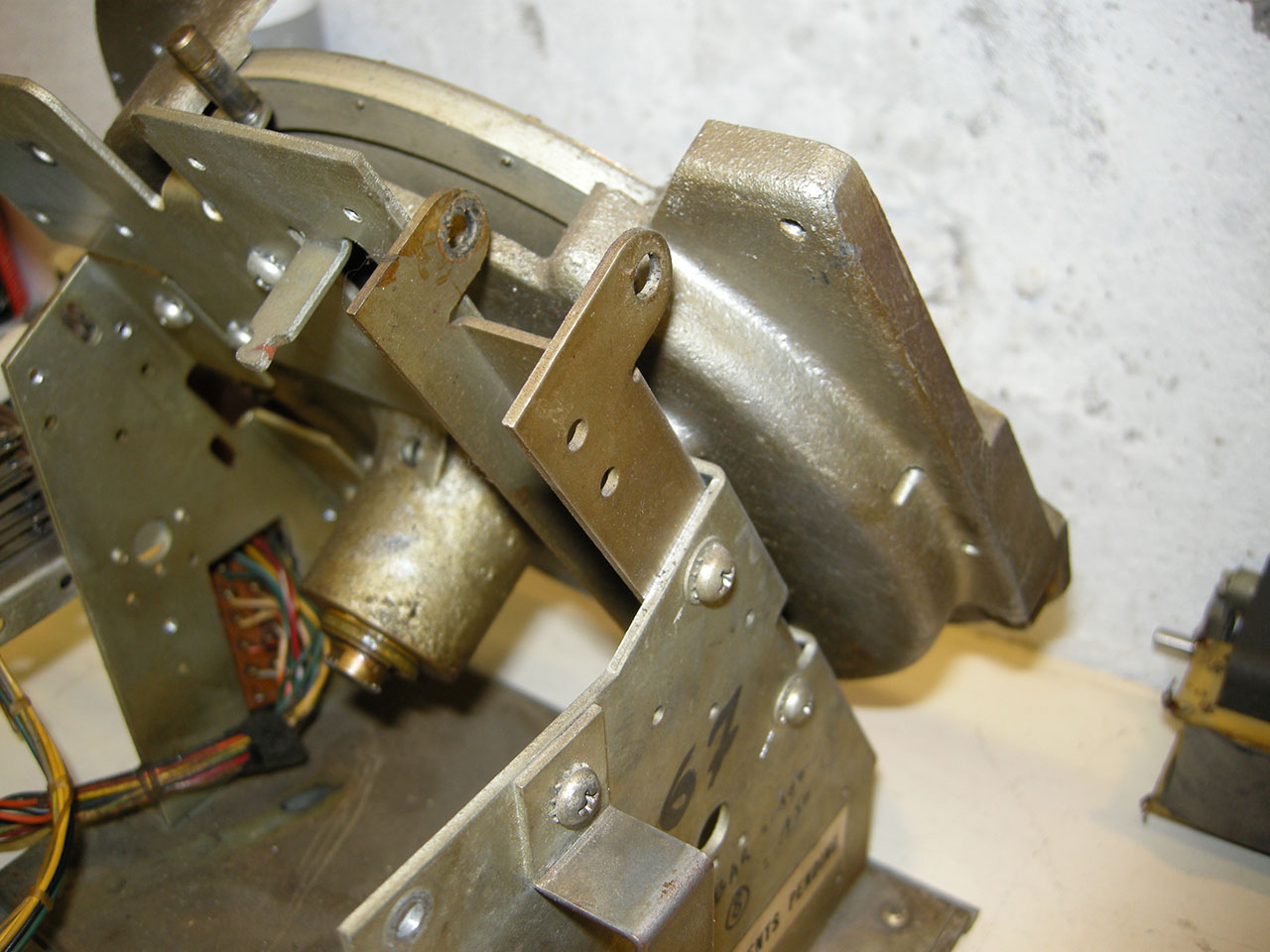

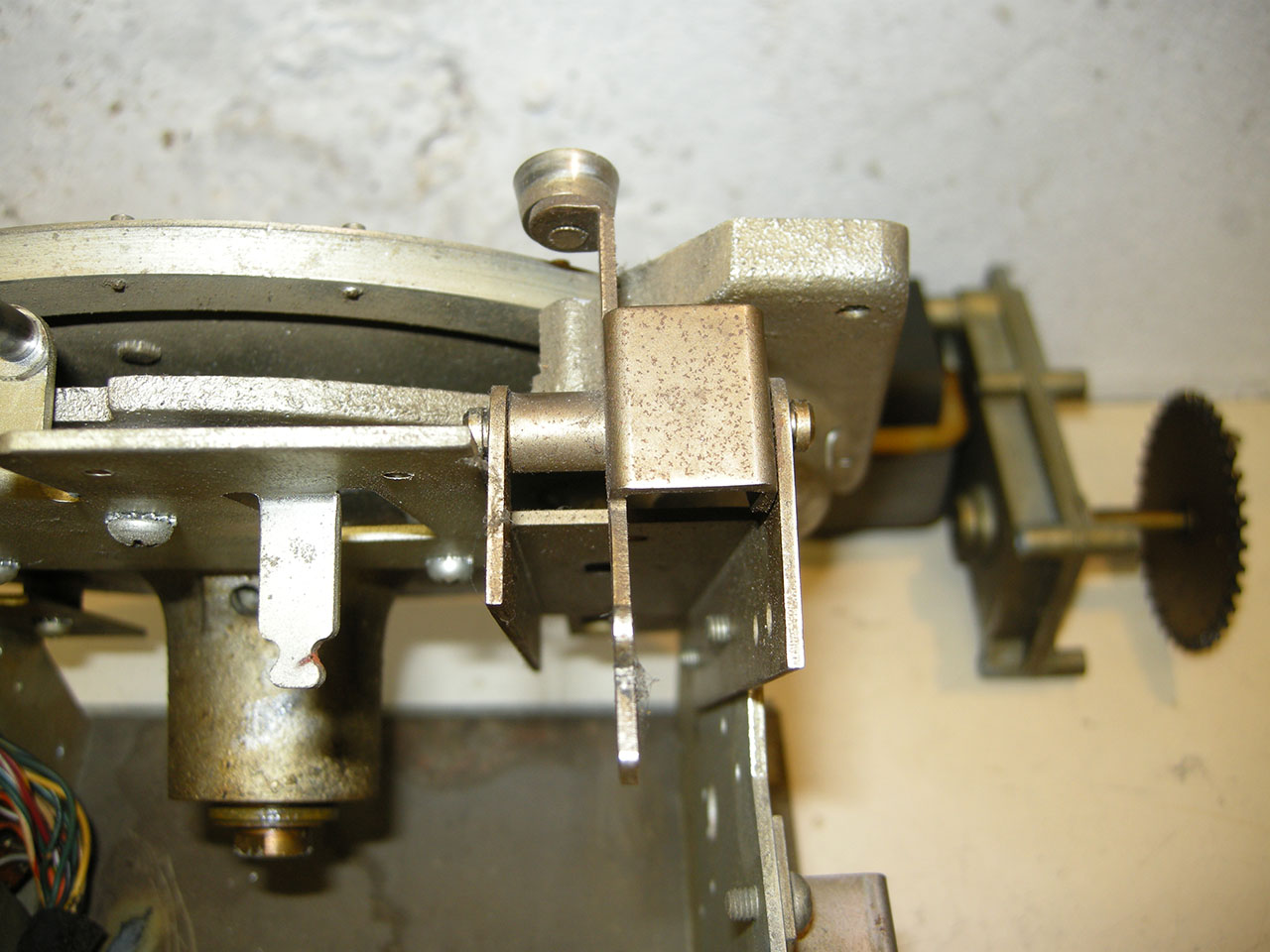

Je vais maintenant retirer le support du galet de comptage.

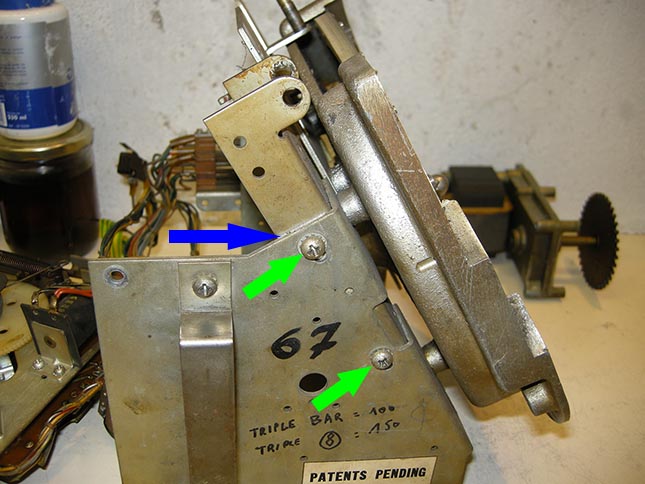

Il est maintenu par les deux vis au niveau des flèches vertes. C’est aussi avec ces vis qu’il est possible de régler la hauteur de ce support, selon la taille du jeton/pièce utilisé. Comme ce hopper est bien réglé j’ai fait une marque au niveau de la flèche bleue, pour que je puisse le remettre au même niveau au remontage.

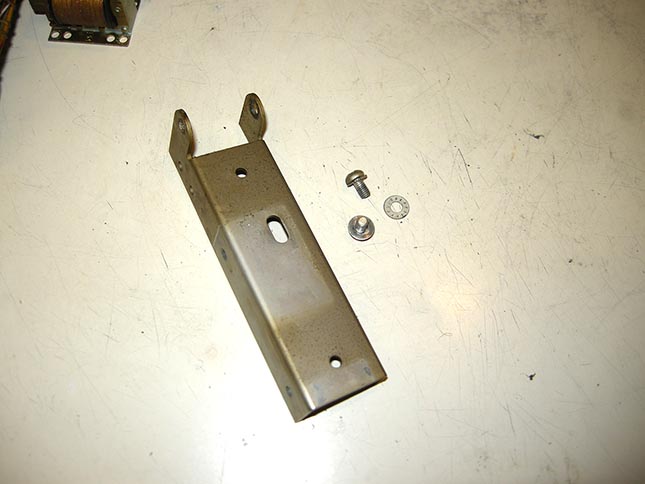

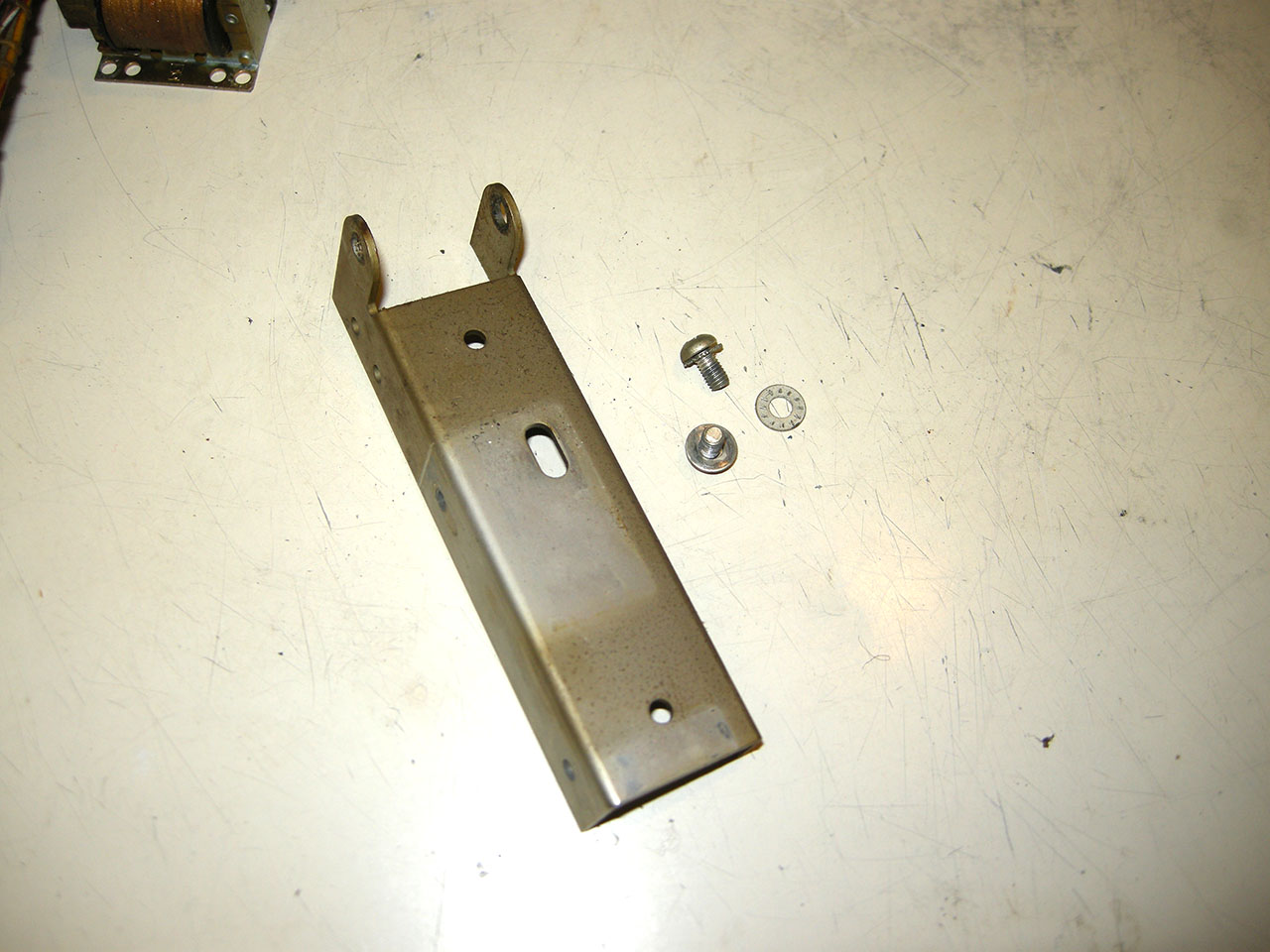

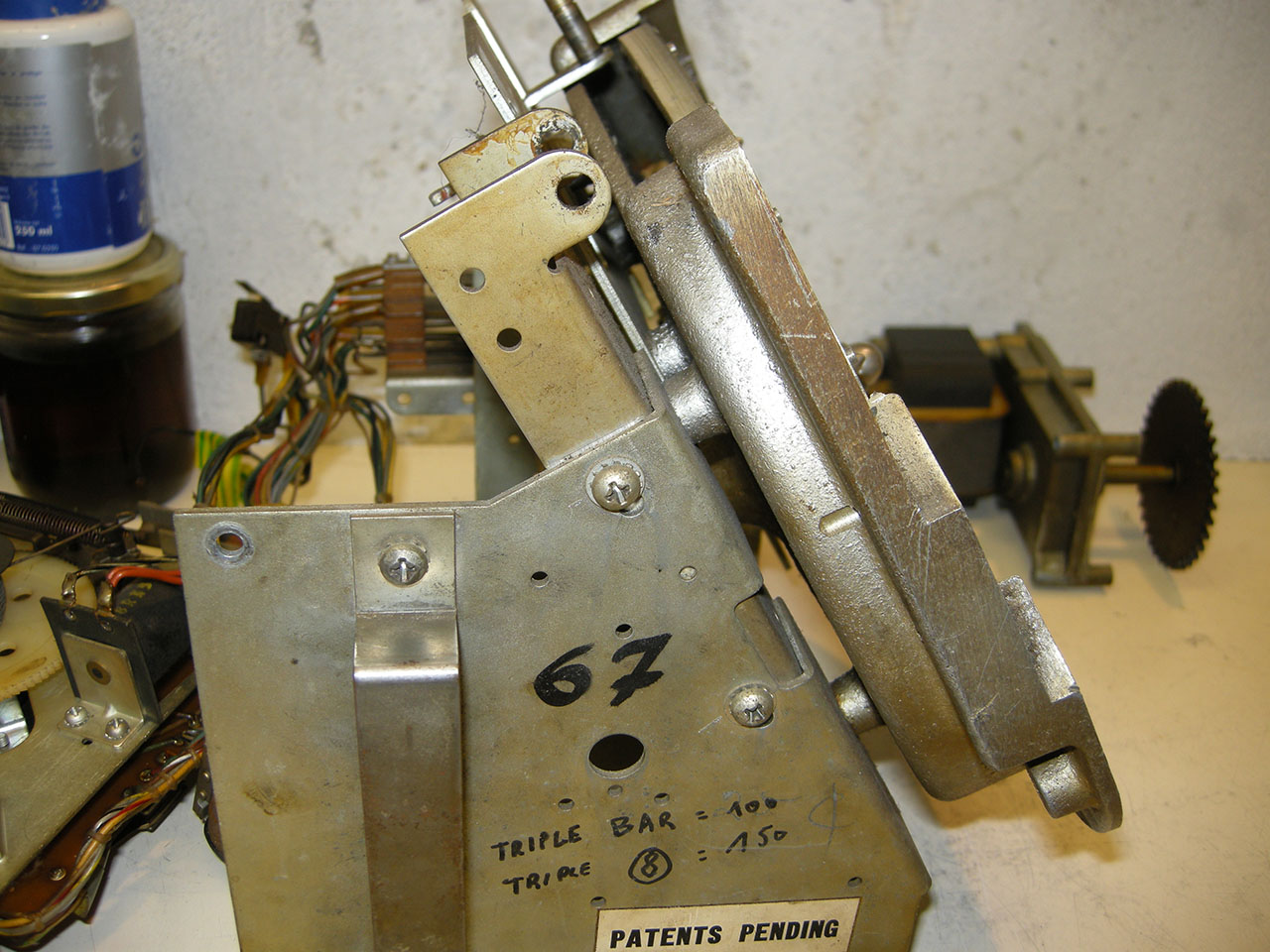

Le support démonté qui attends lui aussi son bain de nettoyage.

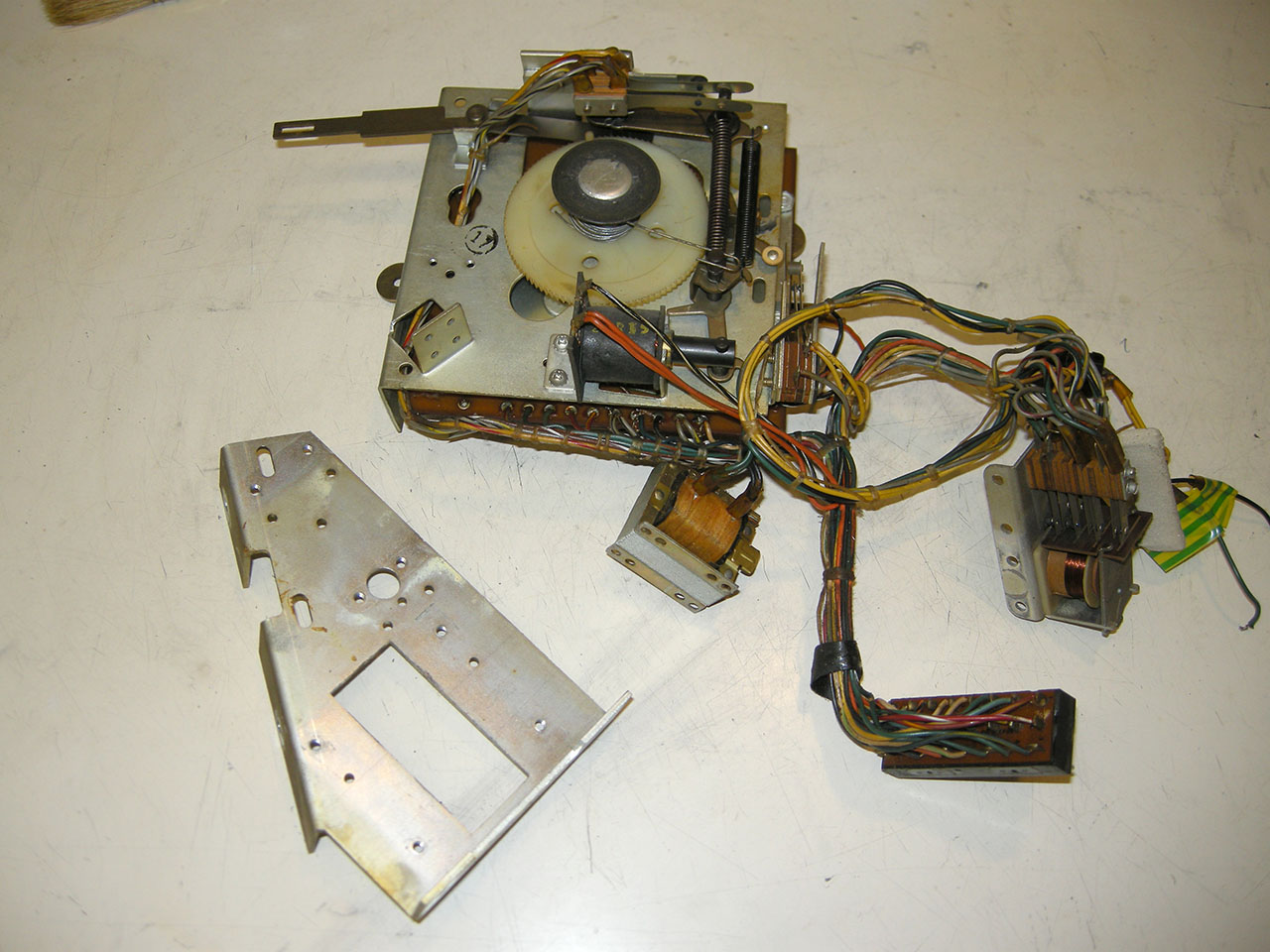

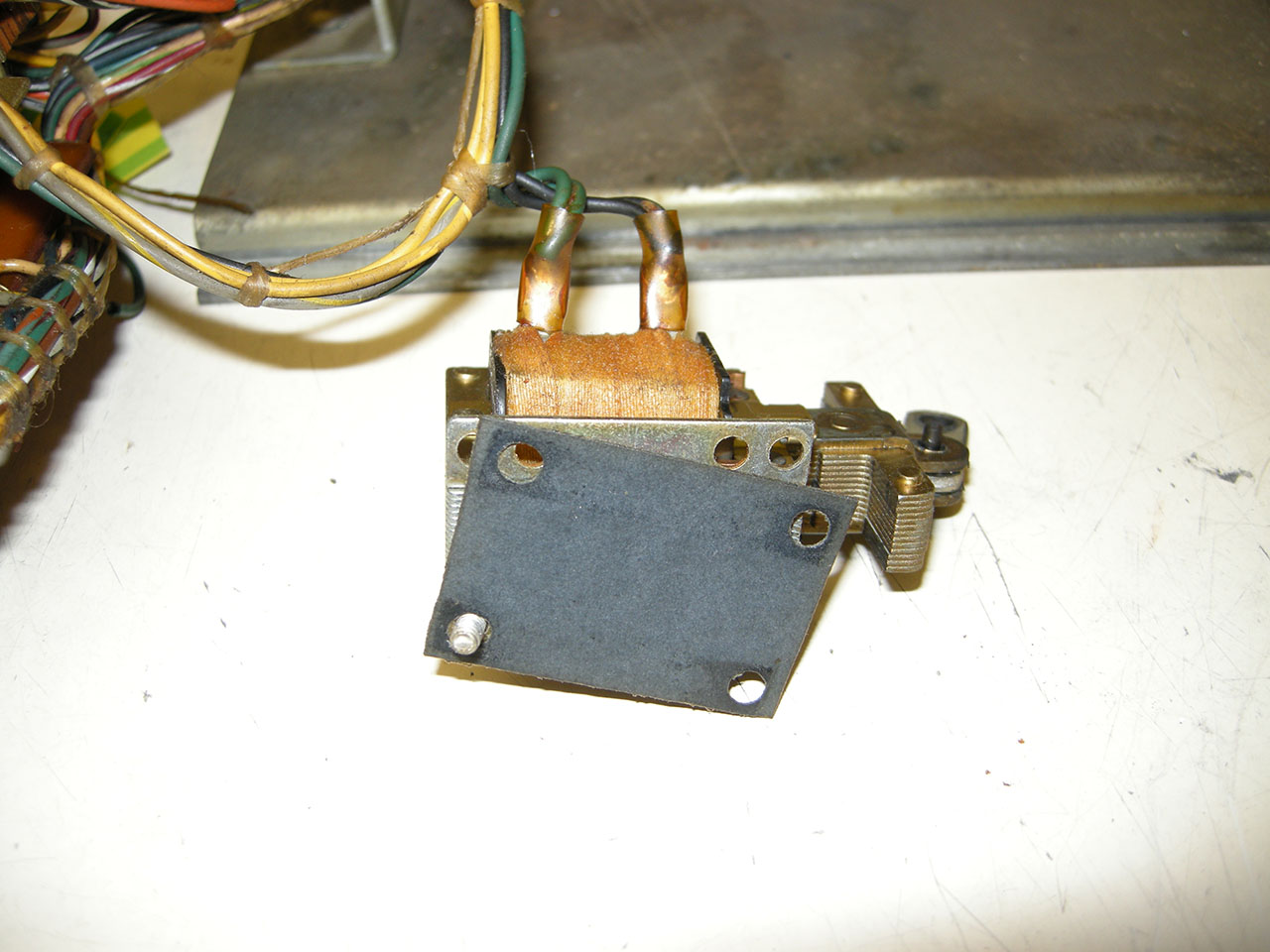

Démontage du Payout Relay. Il est maintenu par 2 vis sous son support.


.

[Nurbo]

Salut,

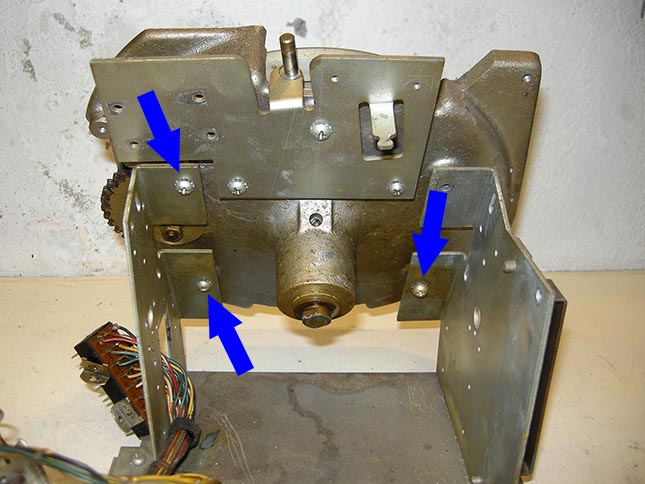

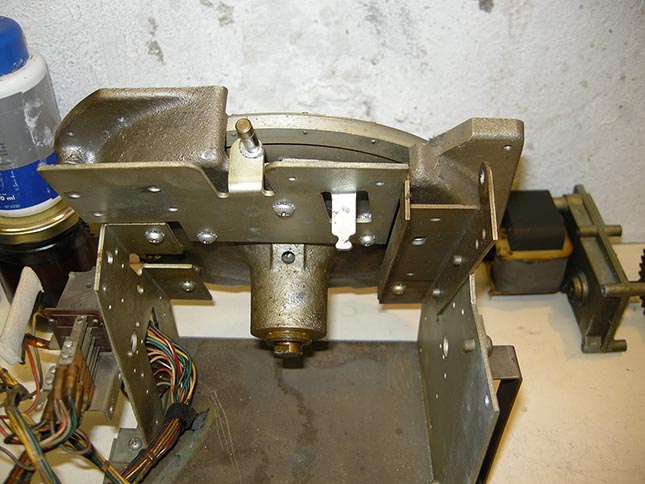

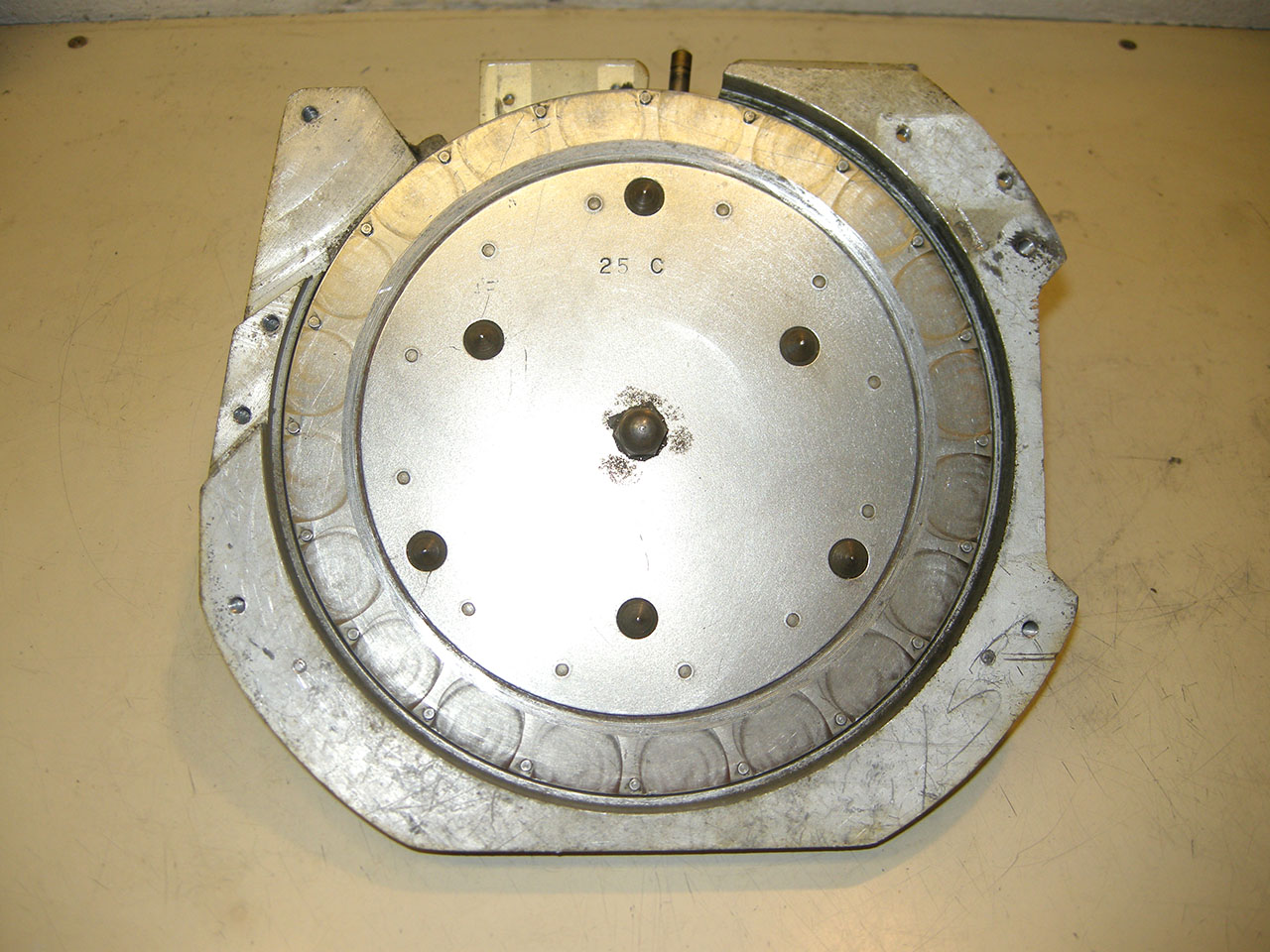

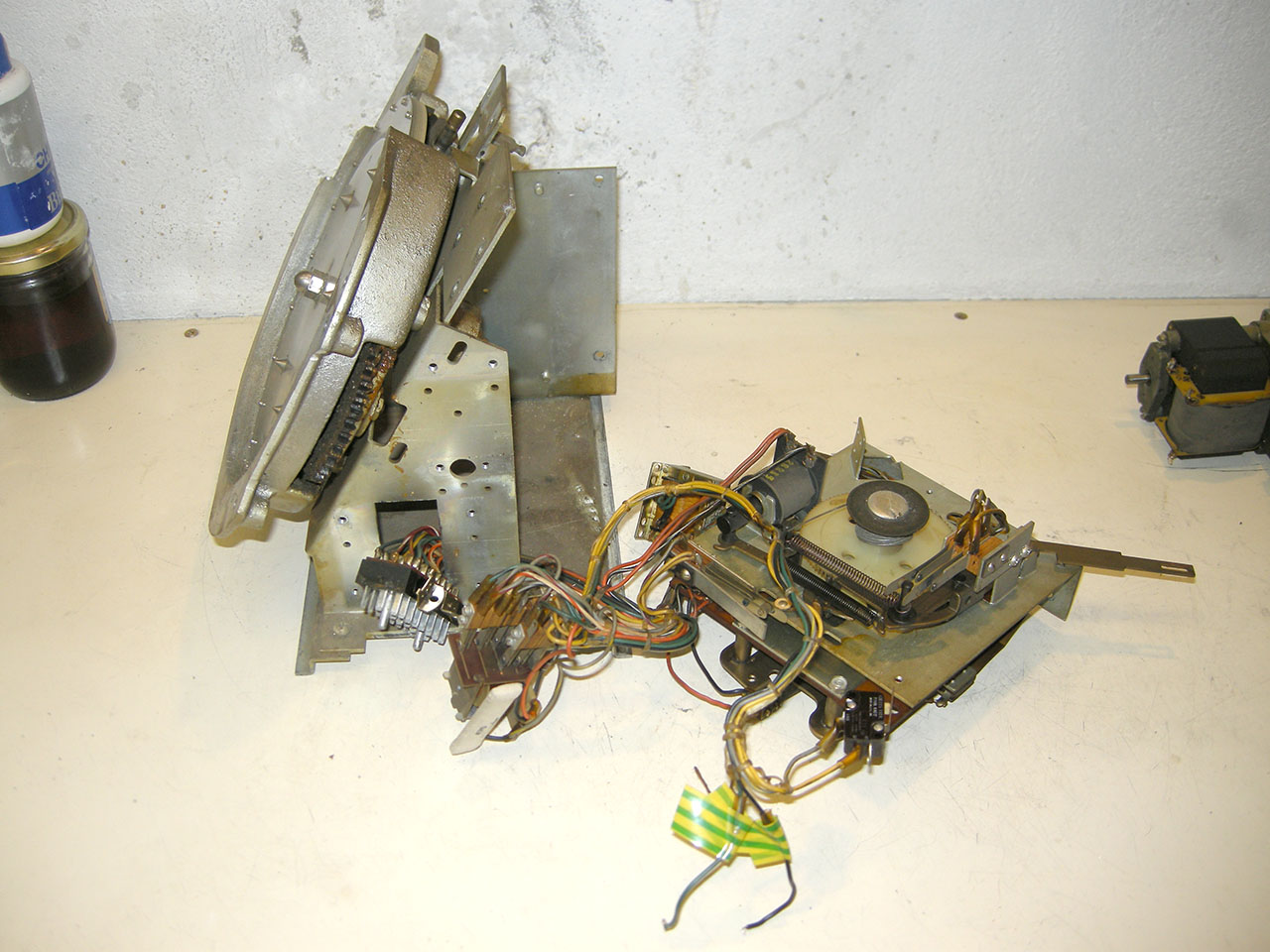

Il faut retirer les 3 vis indiquées pour désolidariser le support du plateau rotatif. Je pense qu’il aurait dû y avoir 4 vis mais visiblement il y en a une qui s’est faite a malle.

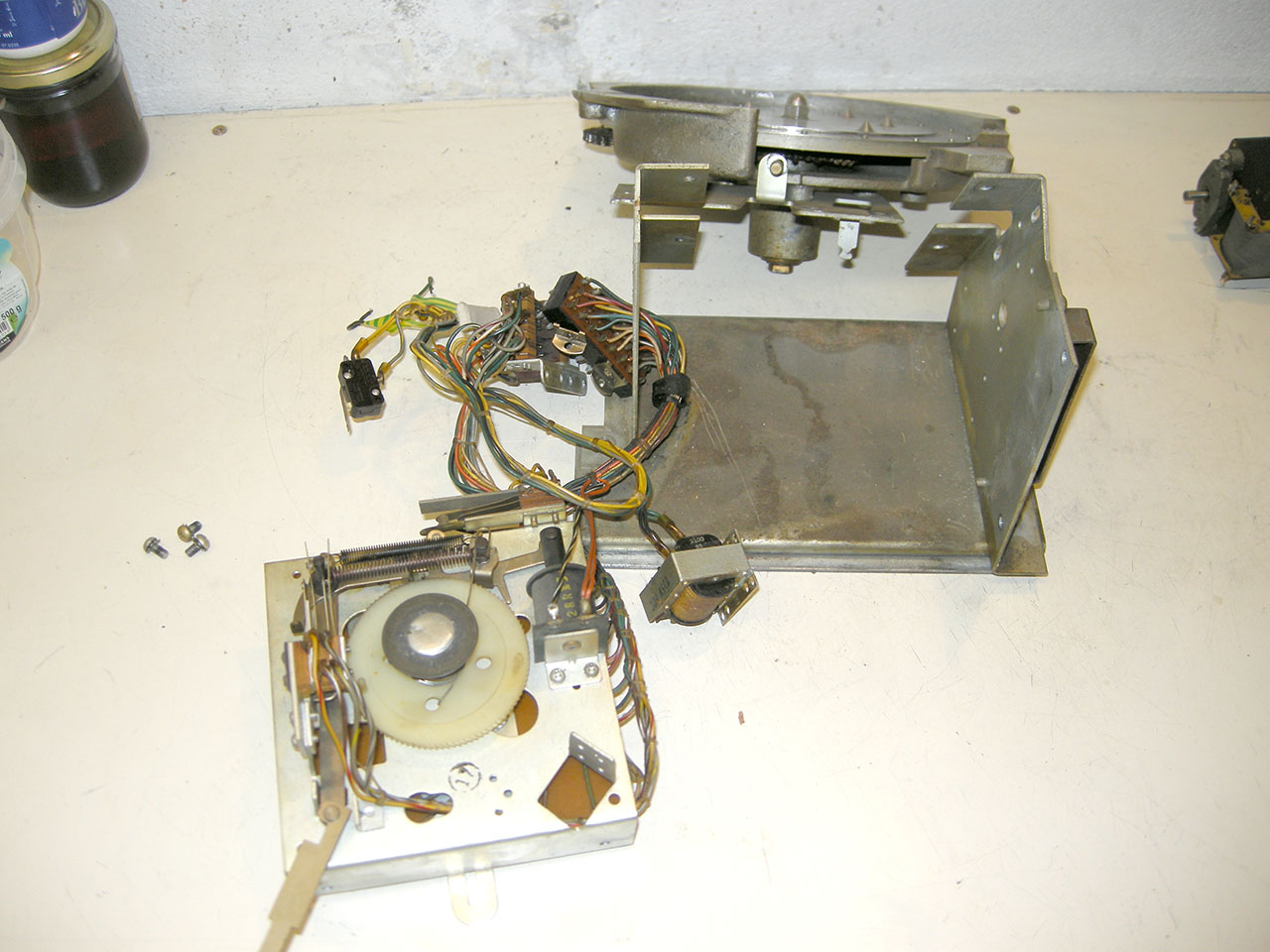

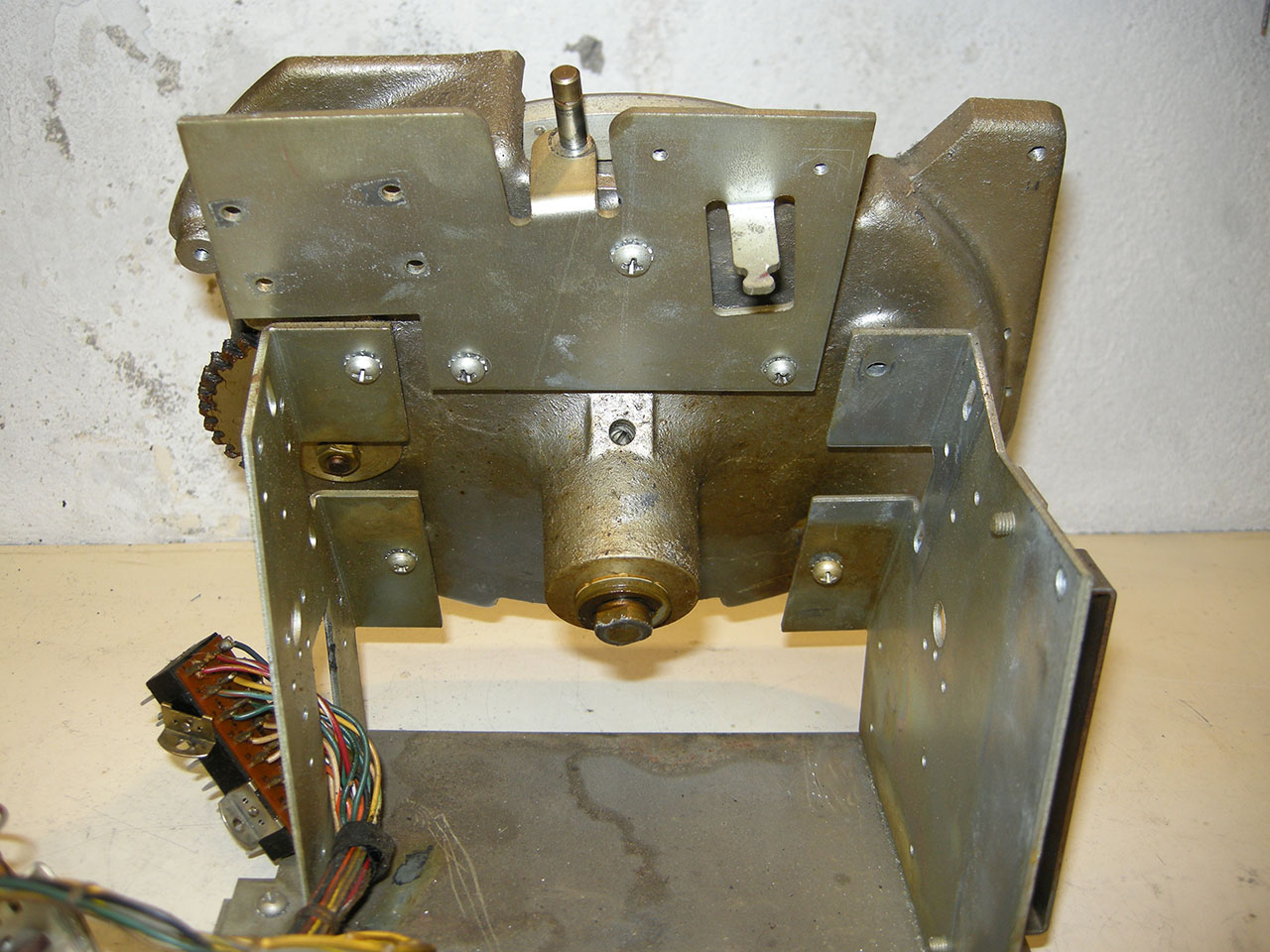

La place est libre afin de bien nettoyer tout cet ensemble.

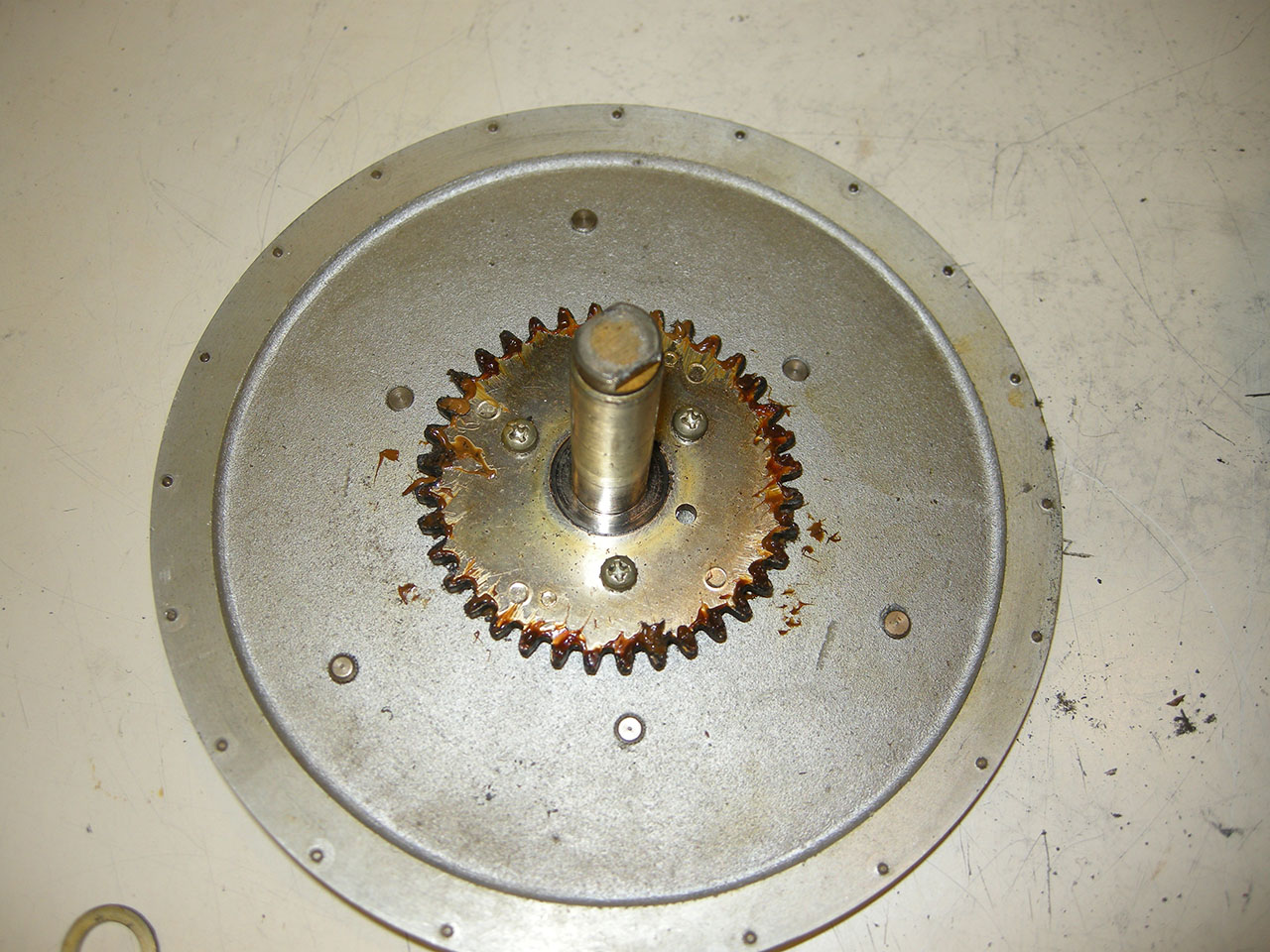

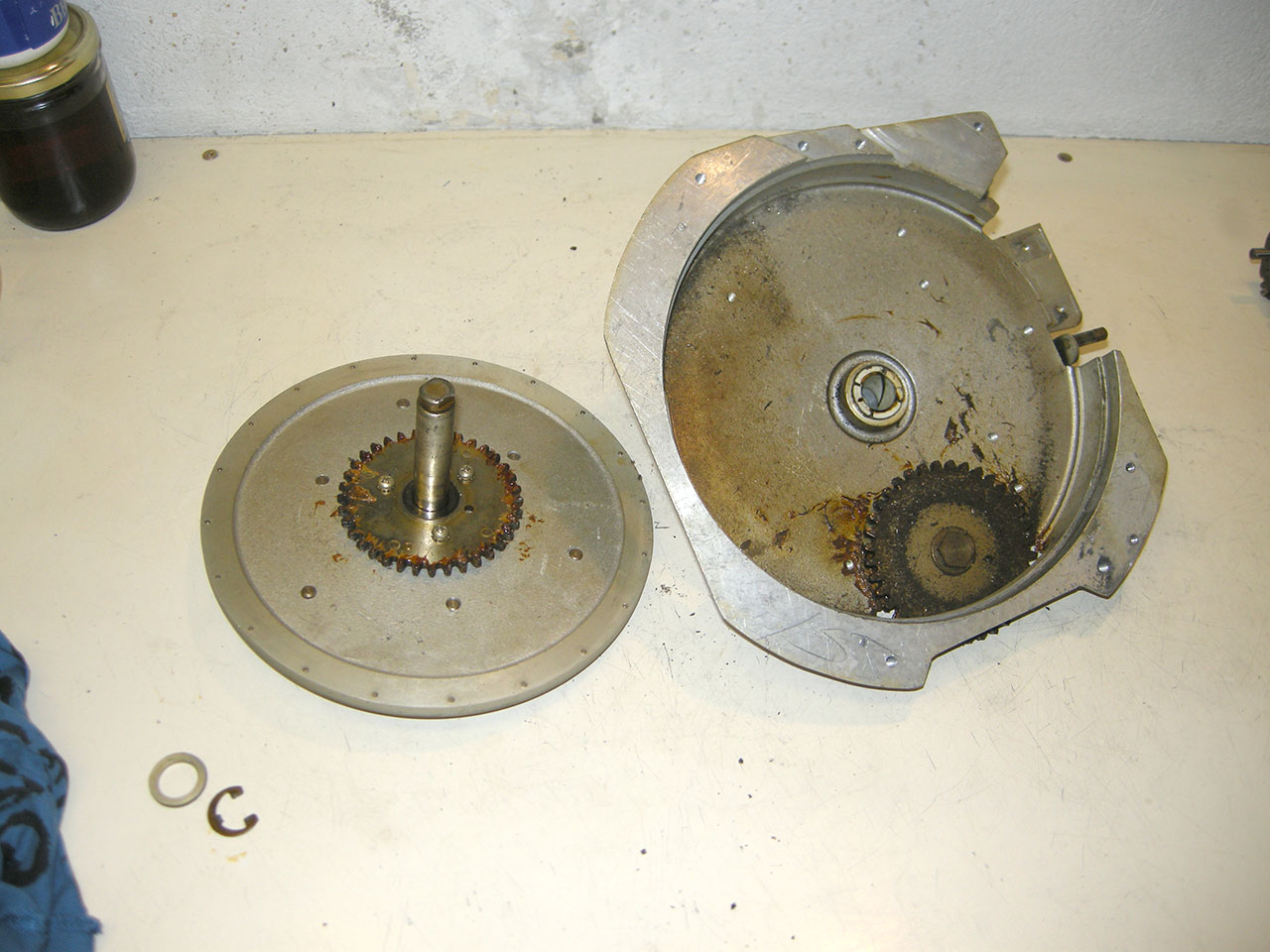

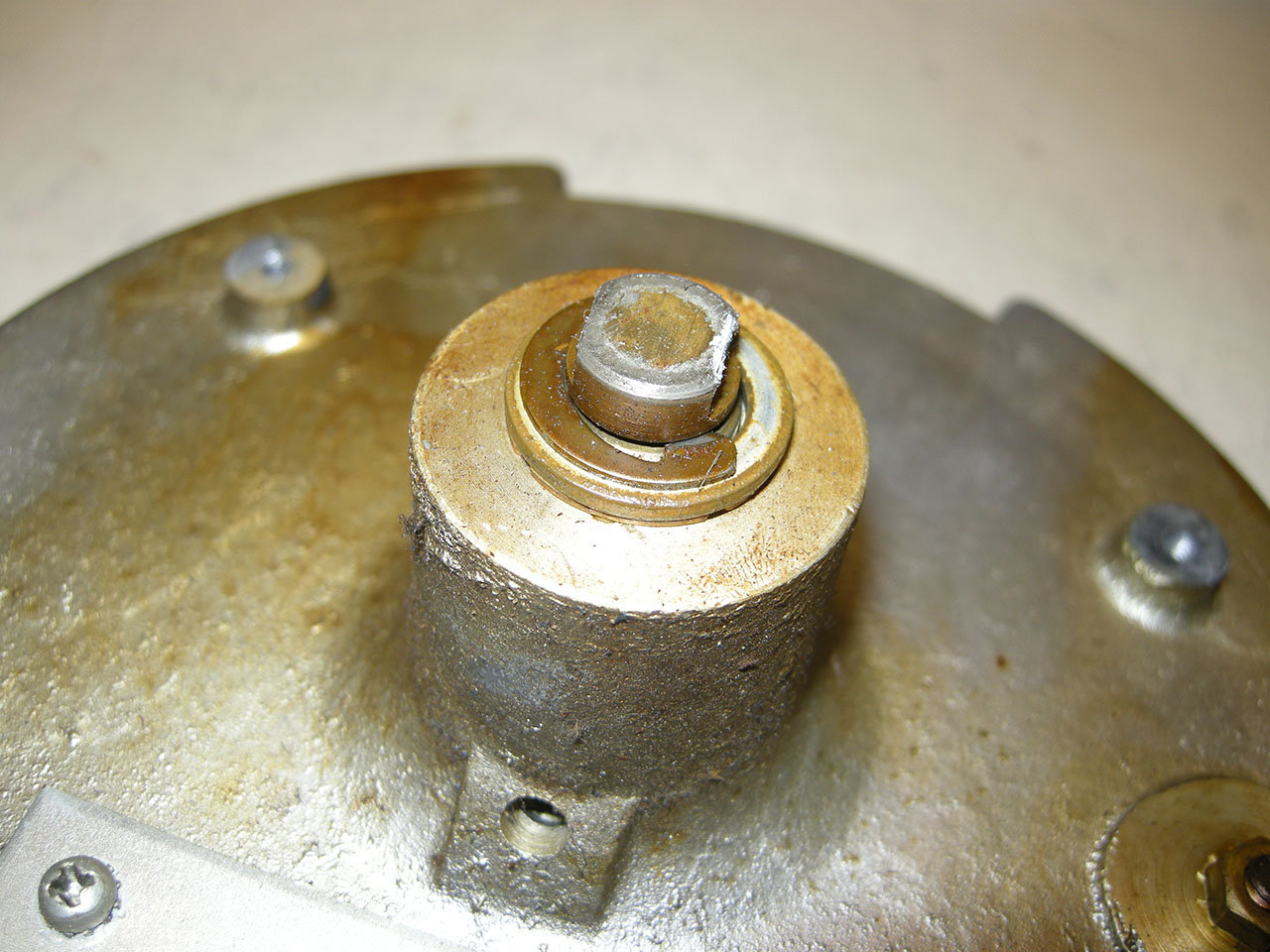

Le plateau est maintenu par un gros circlip.

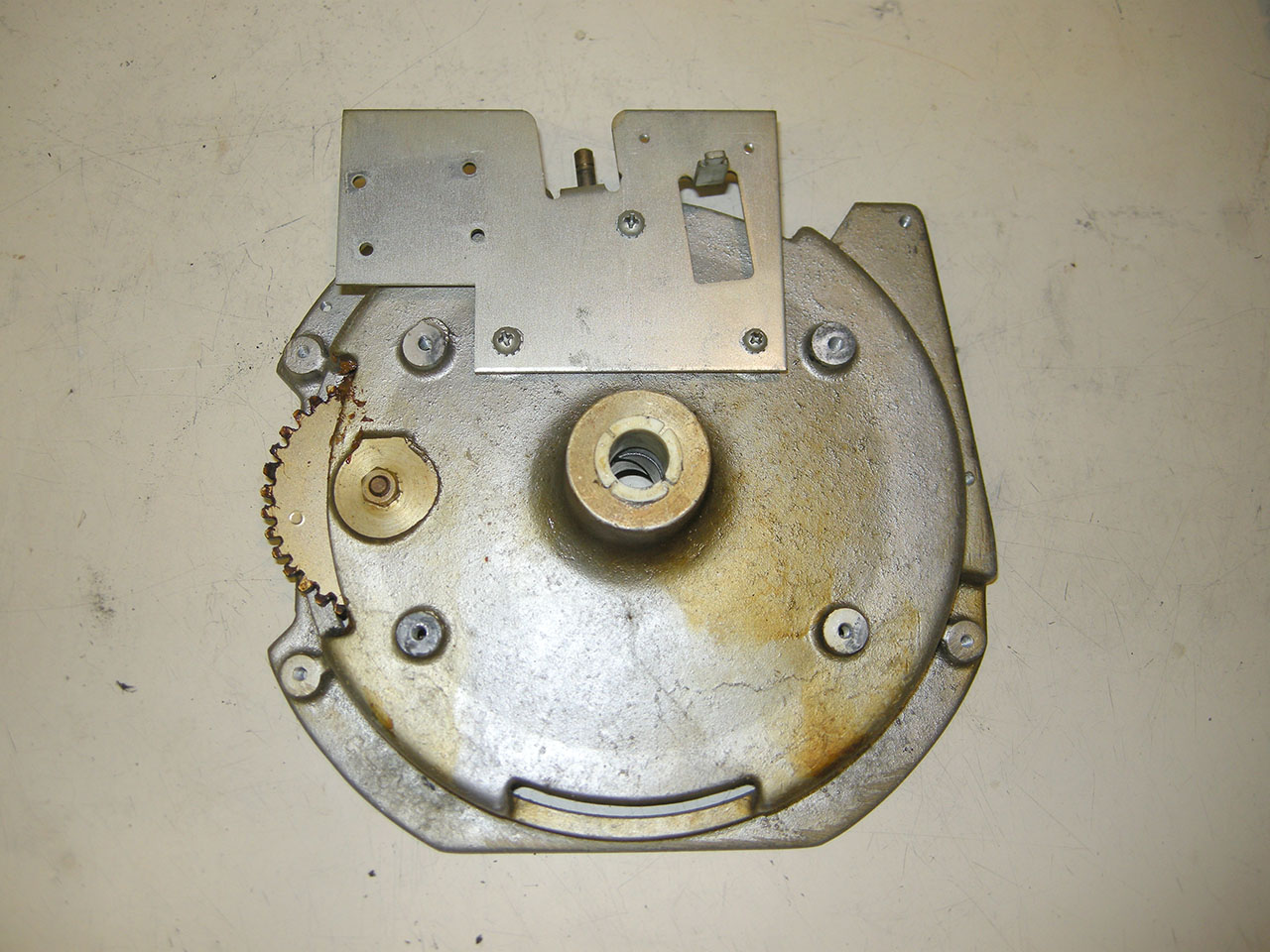

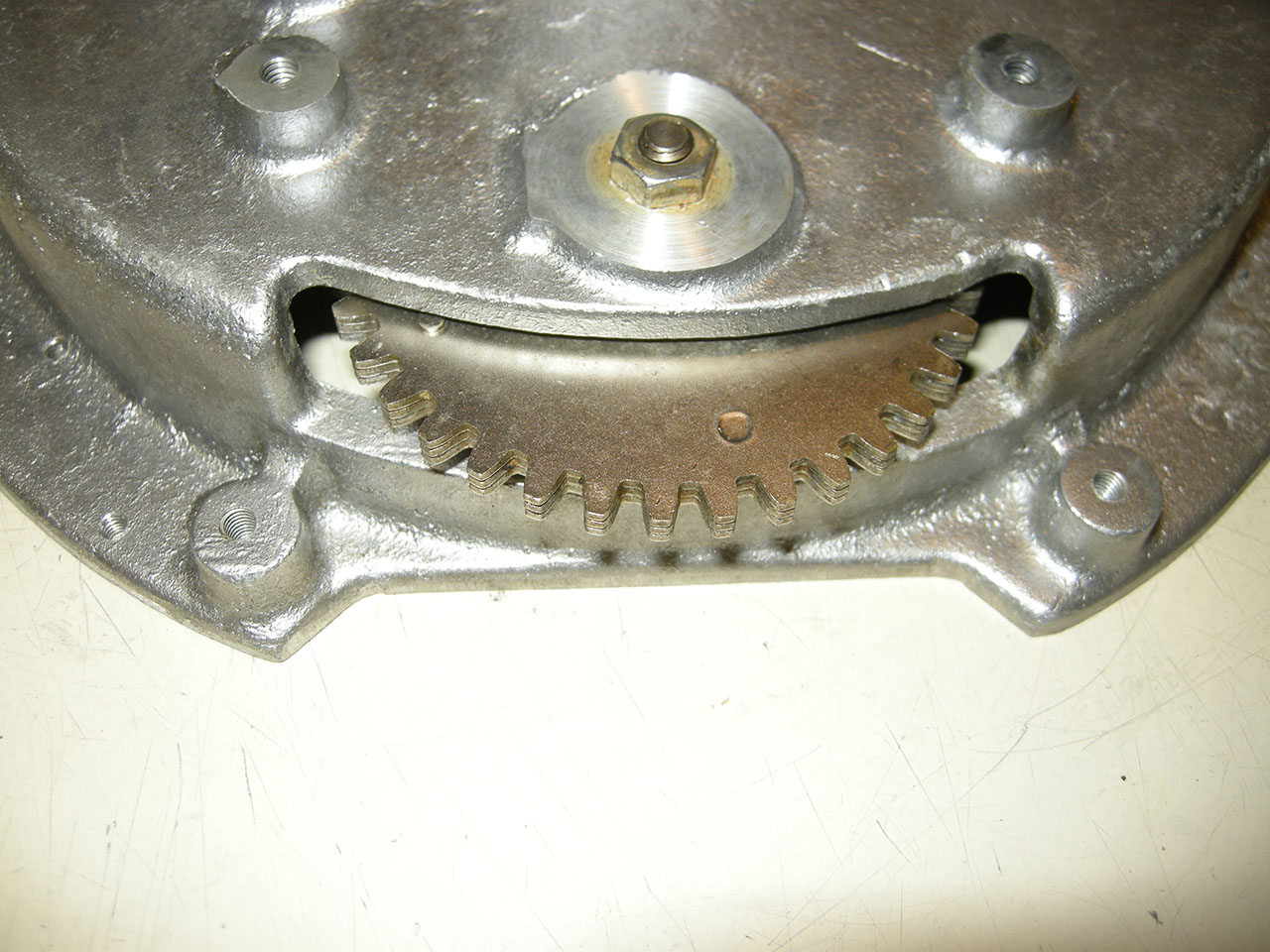

L’accès aux roues dentées est plus facile.

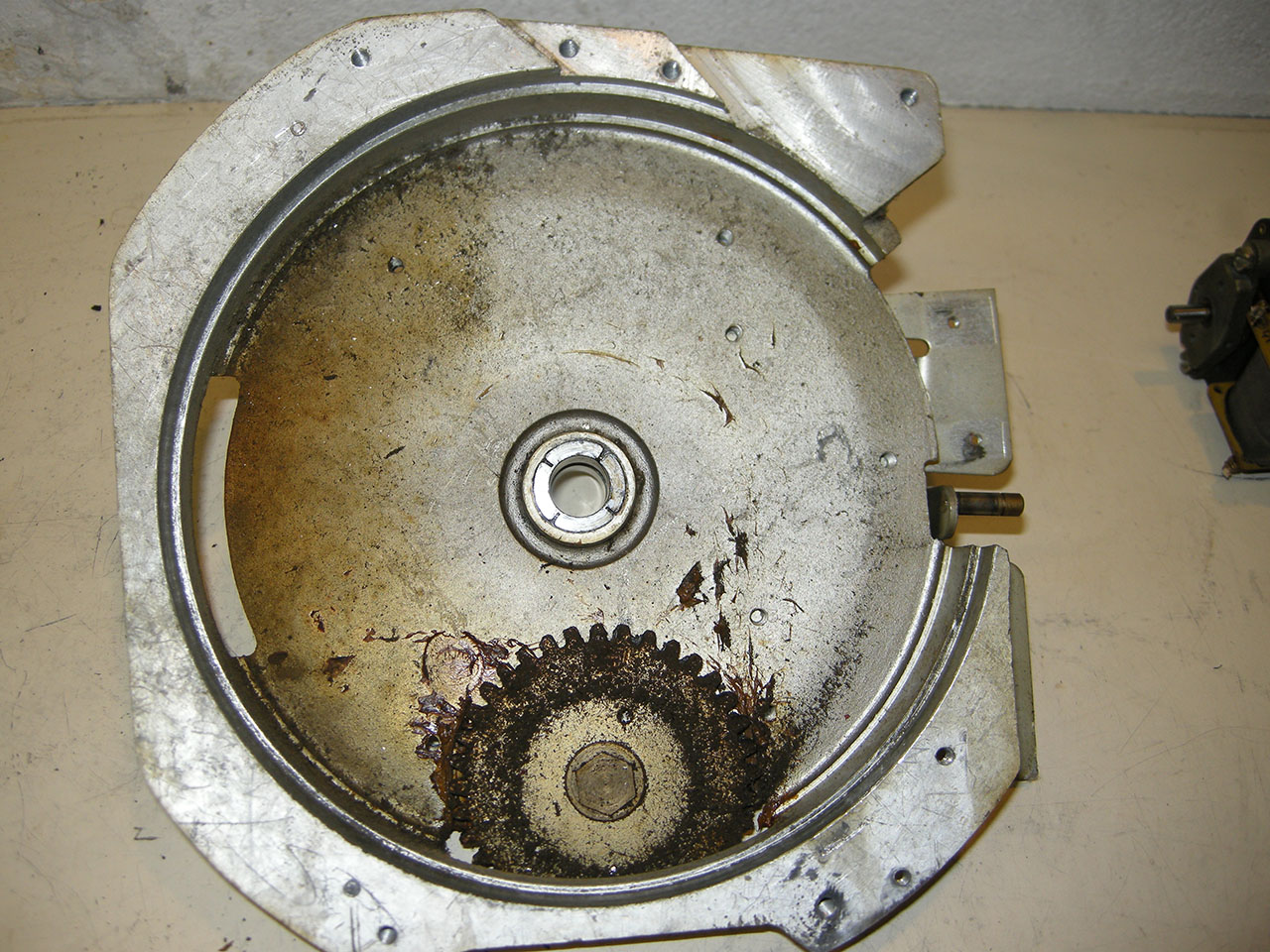

Finalement pas autant de vieille graisse que ce que je pouvais imaginer.




Il reste la plaque support du galet de la bobine override à retirer.


.

[Nurbo]

Salut,

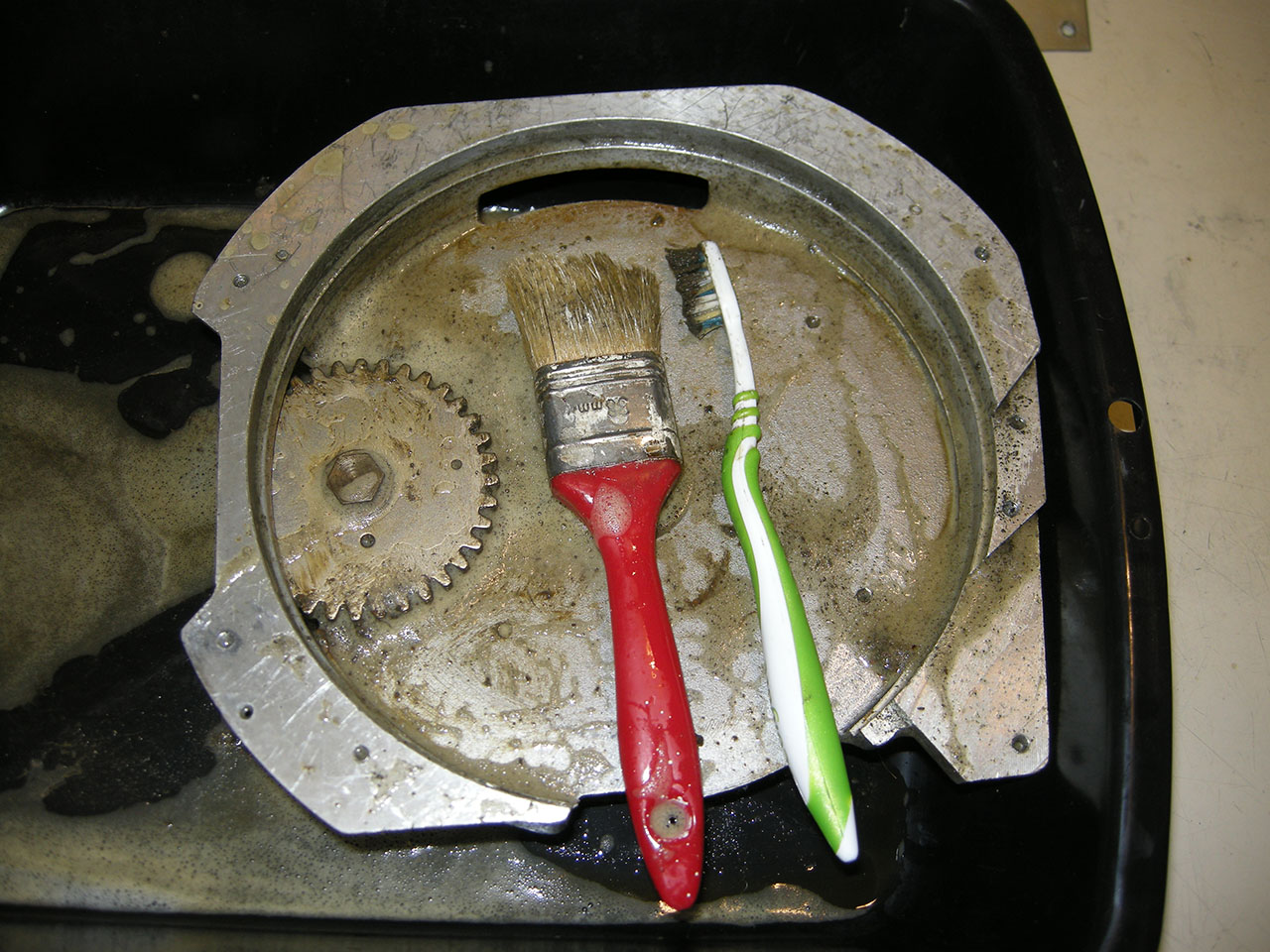

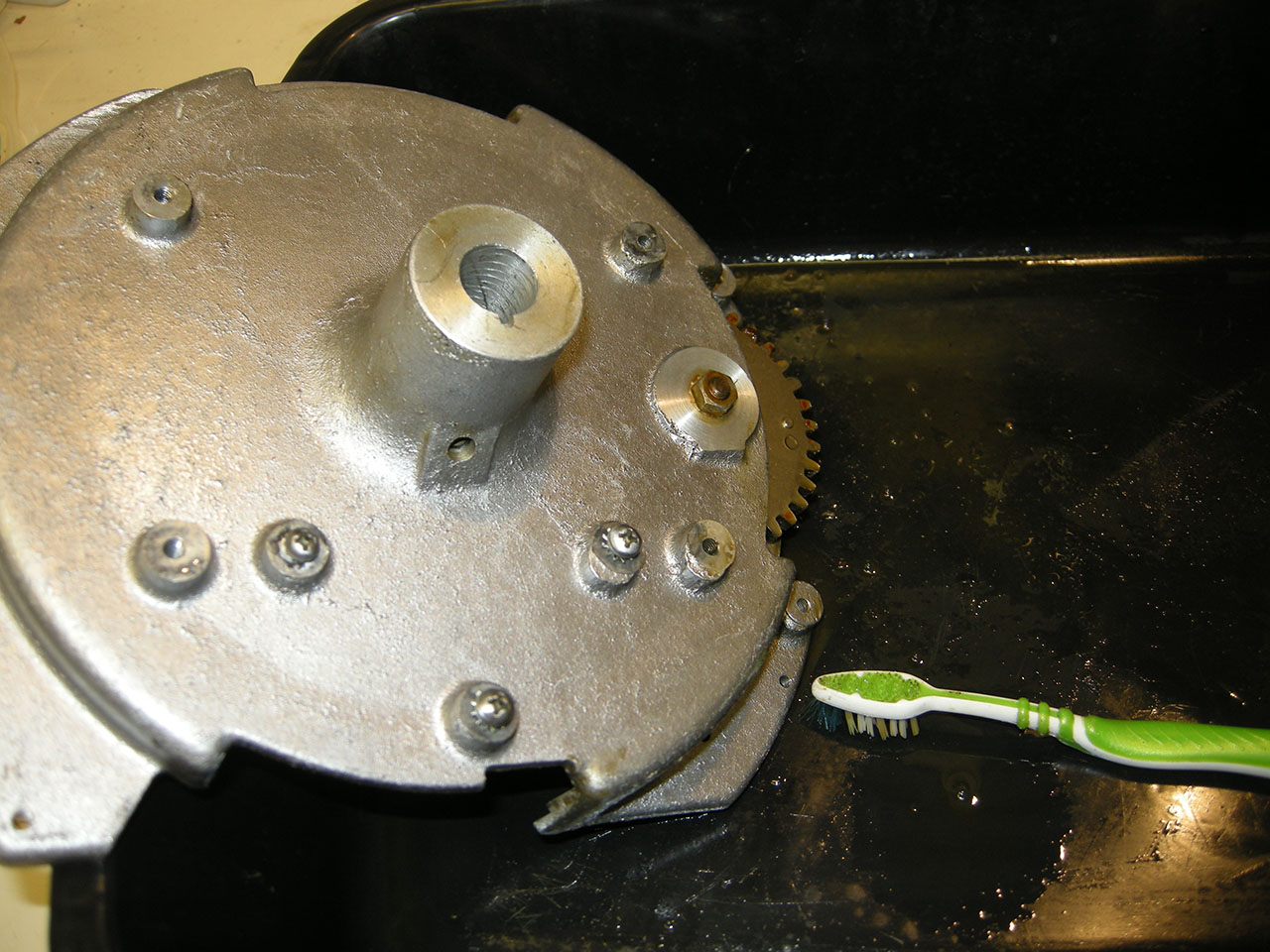

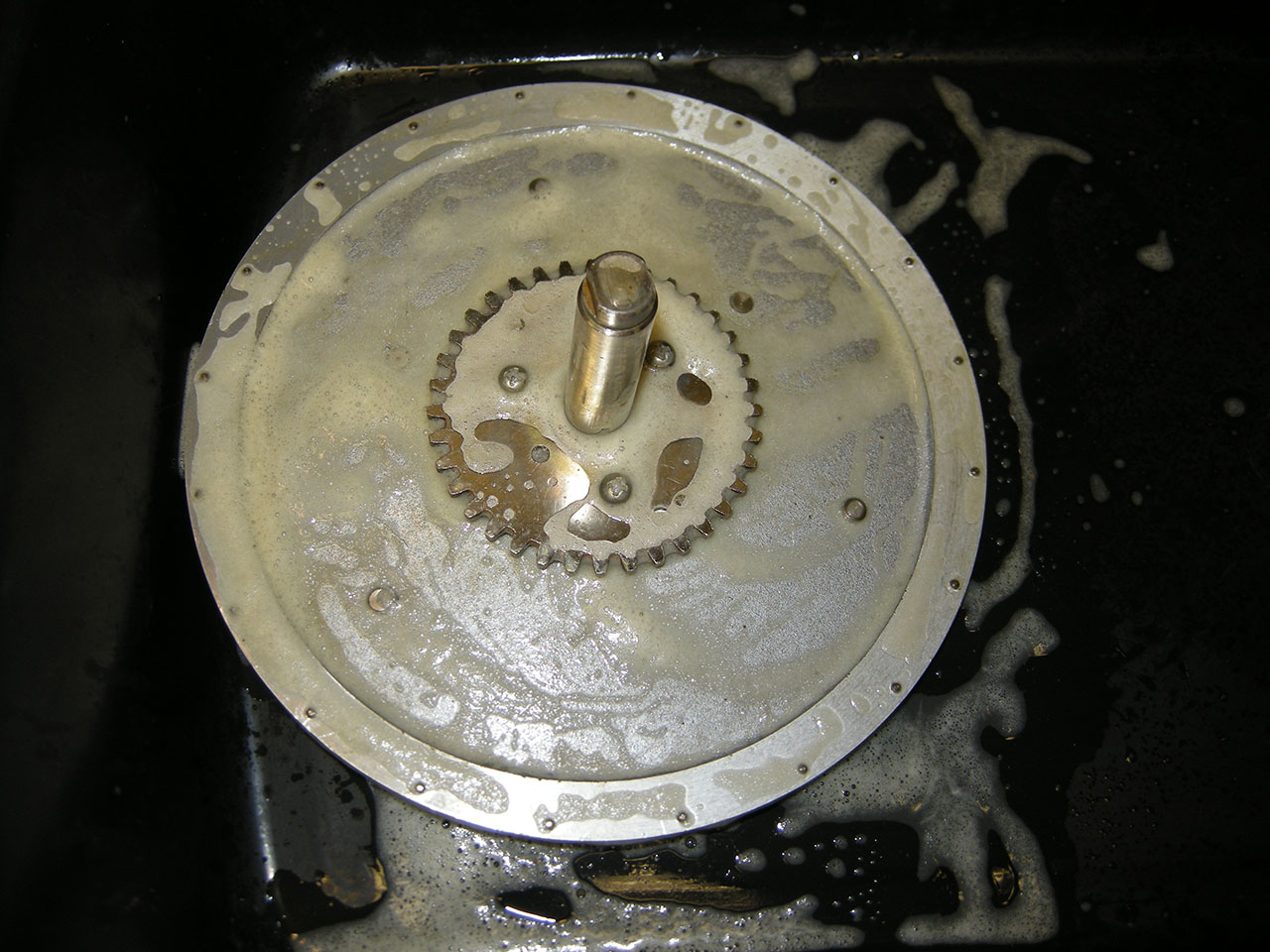

Toujours la même méthode pour le nettoyage. Je pulvérise, j’attends, je frotte, je rince, je sèche.

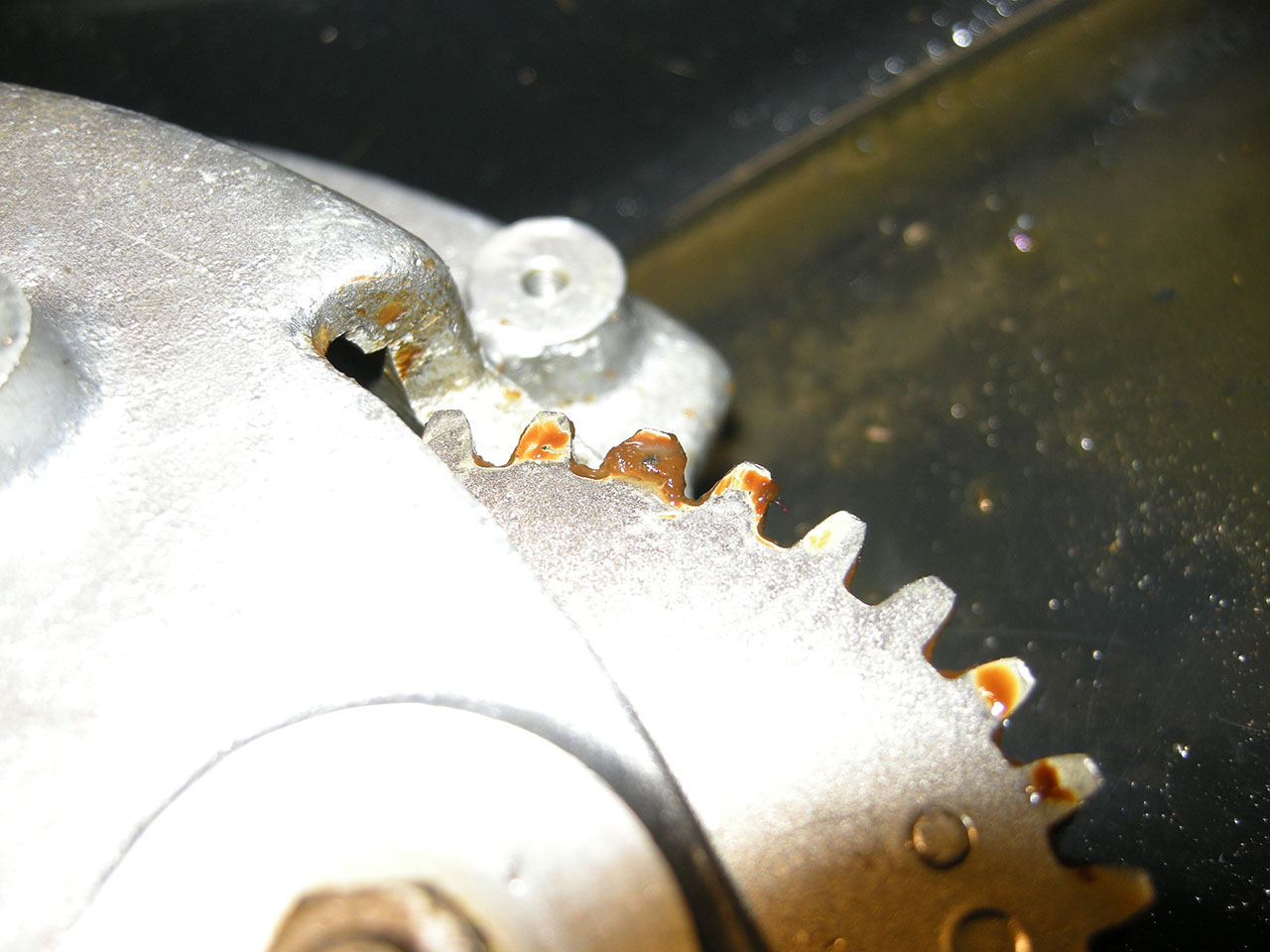

Sur certaines dents la graisse était tellement sèche que j’ai dû laisser l’Ajax Boost et repasser sur l’essence F et frotter à la brosse à dents.






Le bloc n’est pas en acier mais dans un alliage, et sur les parties non usinée c’est assez texturé et il faut frotter un peu plus pour désincruster la nicotine et la graisse.

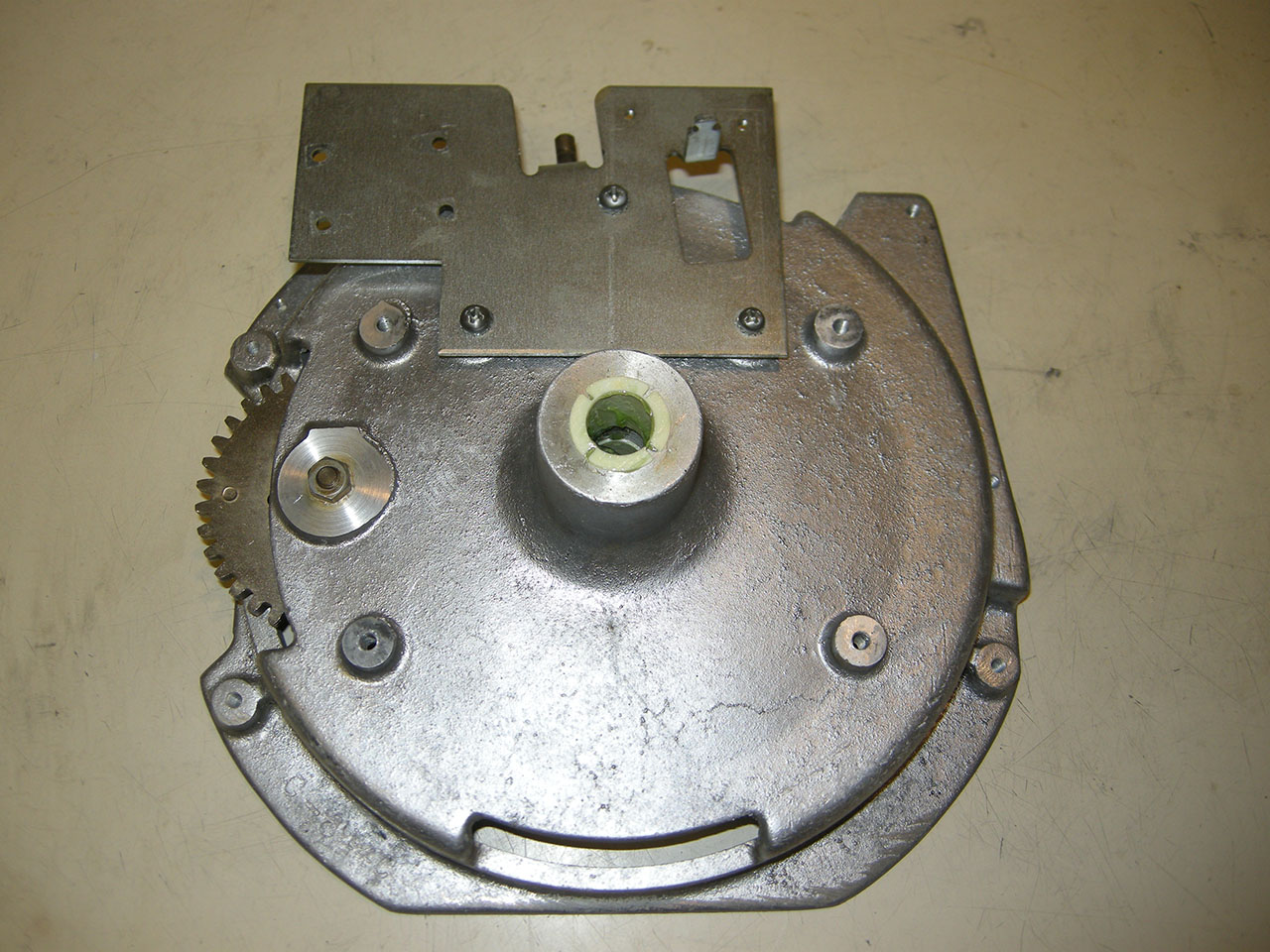

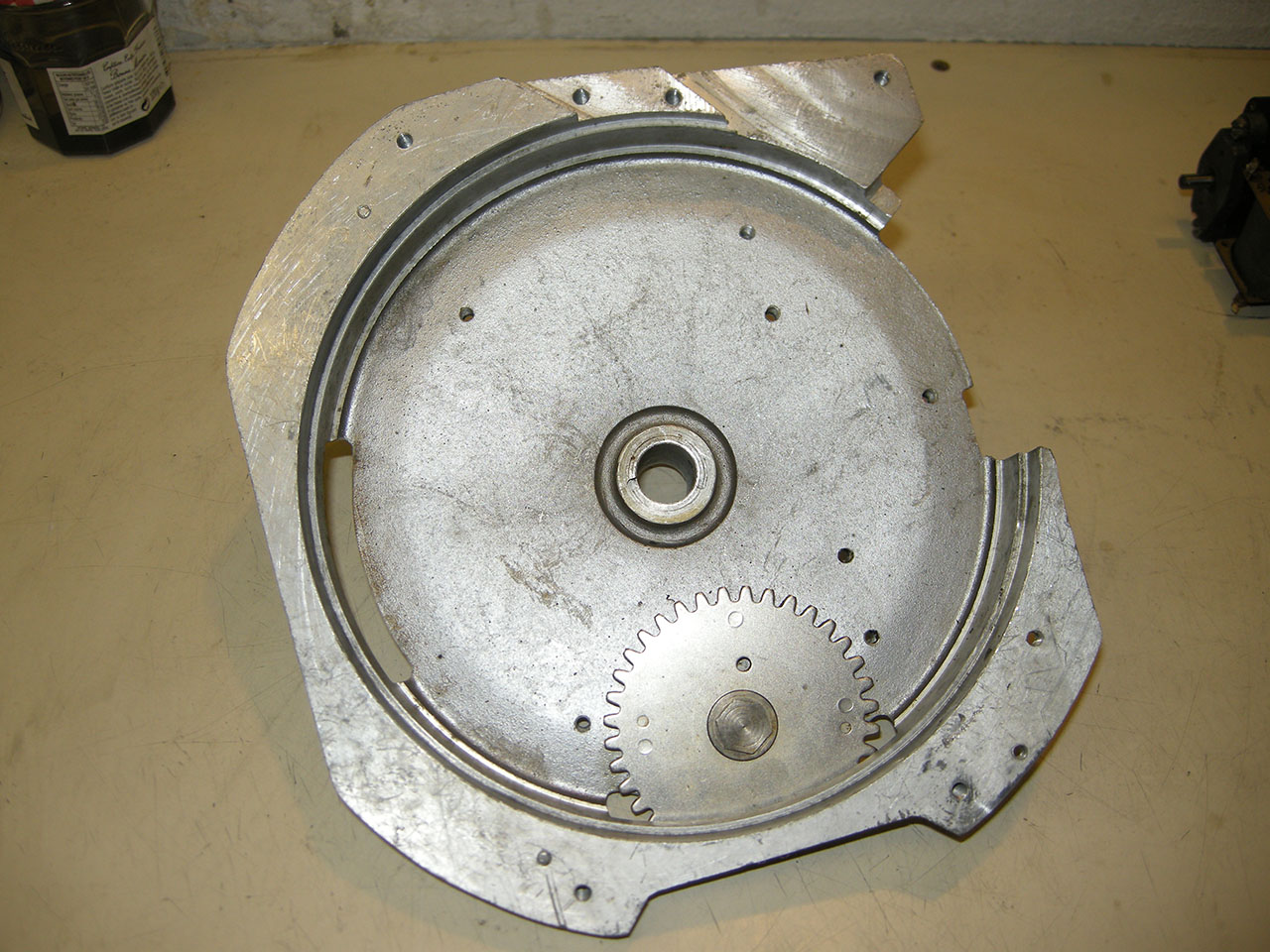

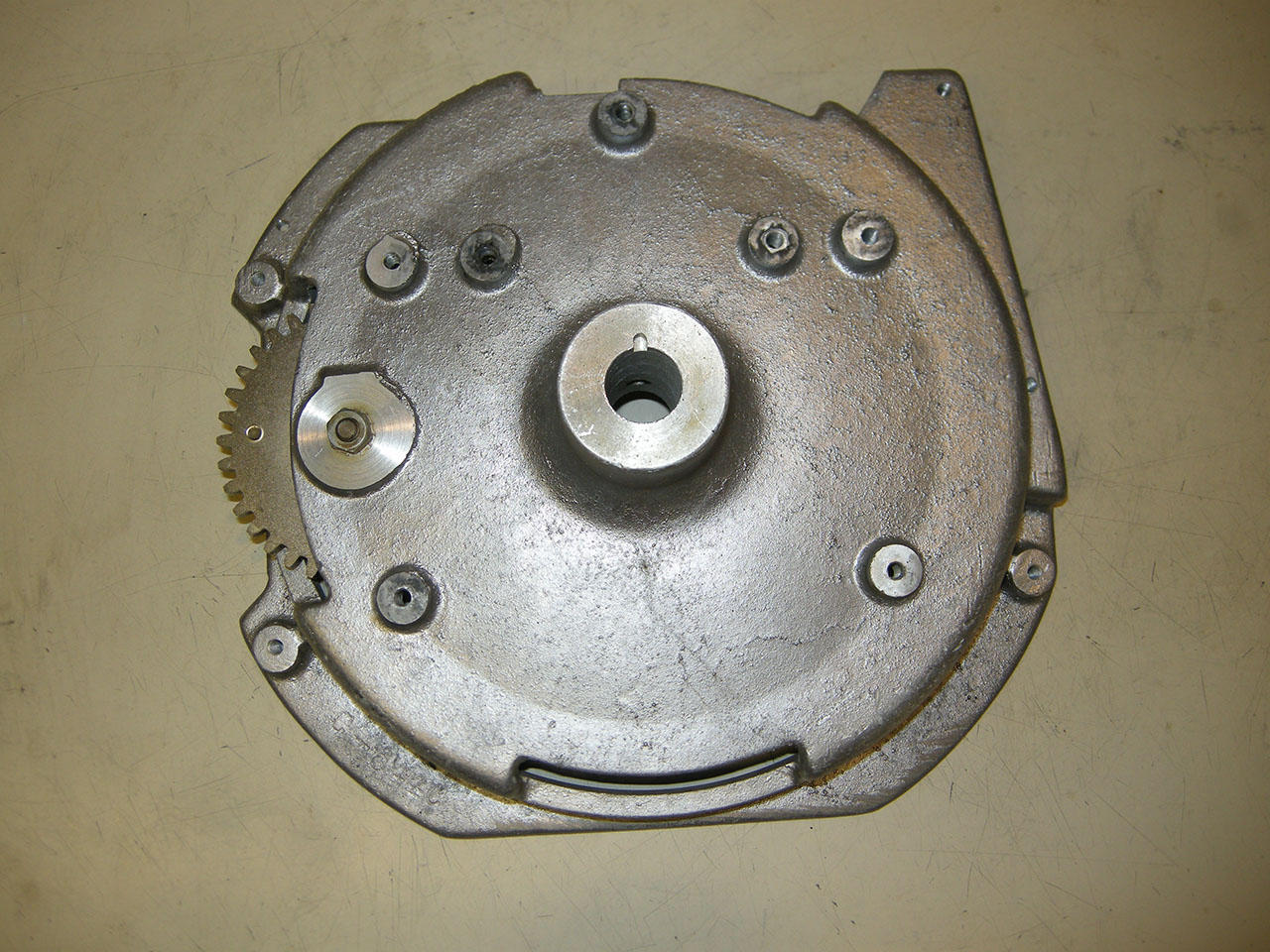

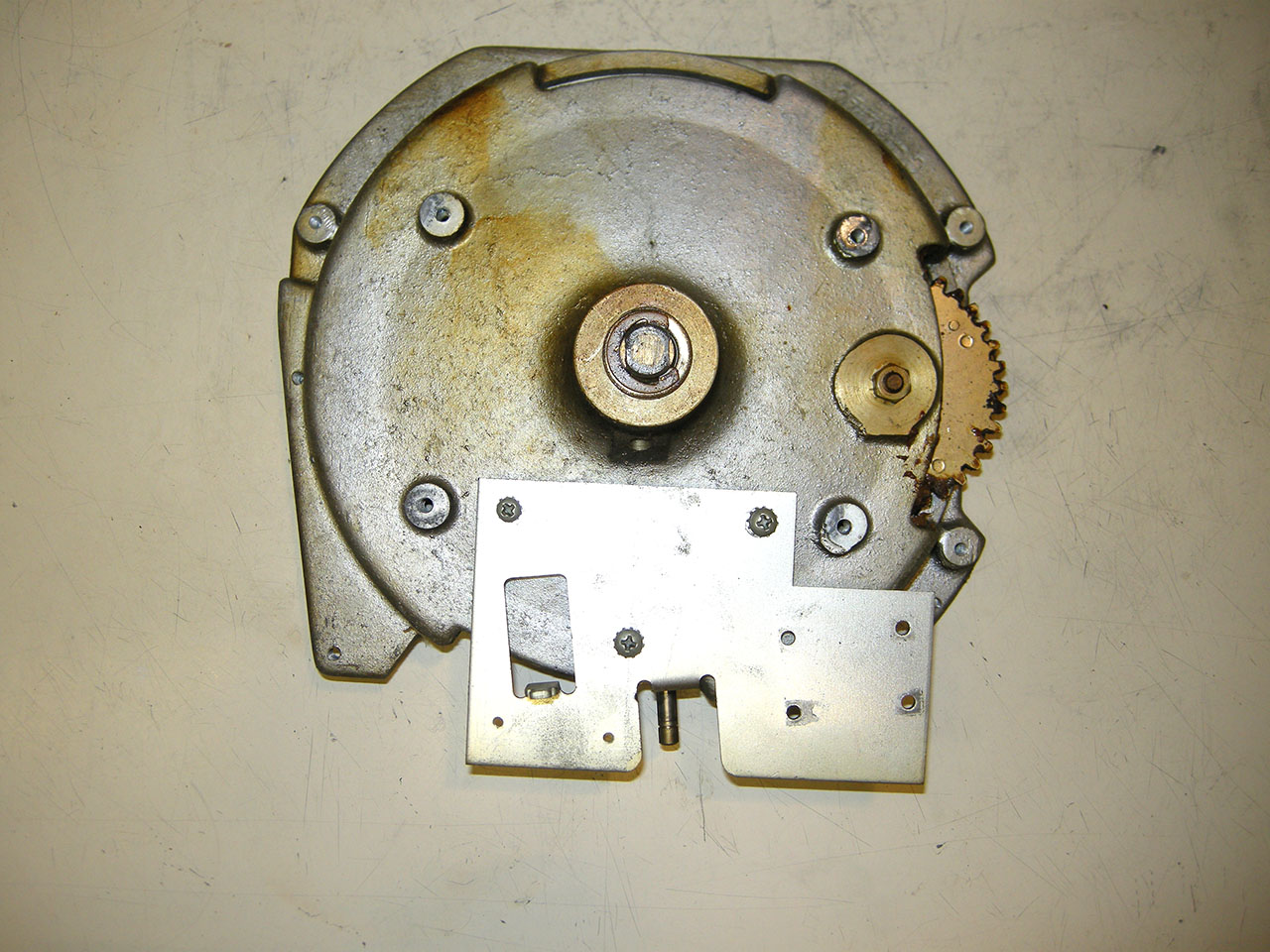

Au final le bloc retrouve un bel aspect NOS

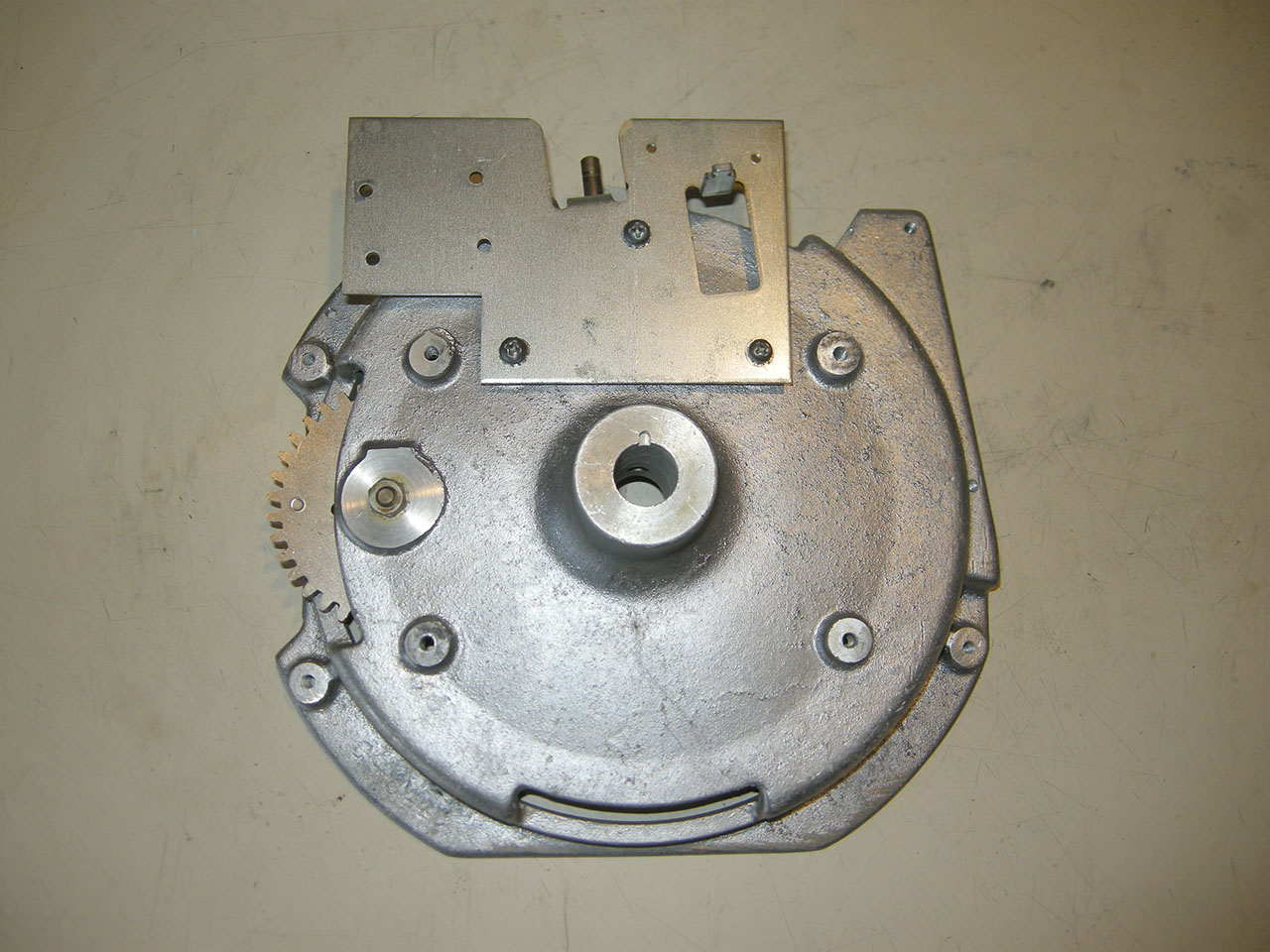

La plaque est remise en place.


.

[rene gillet]

Bonjour,

Un petit aparté sur le produit nettoyant "AJAX BOOST", qui n'a été d'aucune efficacité sur un petit carburateur en aluminium de motocyclette. Malgré un trempage conséquent et un brossage méticuleux en sortie de bain, il est resté sale et terne. Raté pour moi !

J'en déduis que le cambouis, les résidus d'essence et l'alu, c'est pas son truc !

[Nurbo]

Merci de ce retour René

Je pense que la crasse ménagère se nettoie bien, les autres il faut tester. Mais sur la graisse, séchée ou pas, j'ai du reprendre mon essence F pour y venir à bout.

[Nurbo]

Salut,

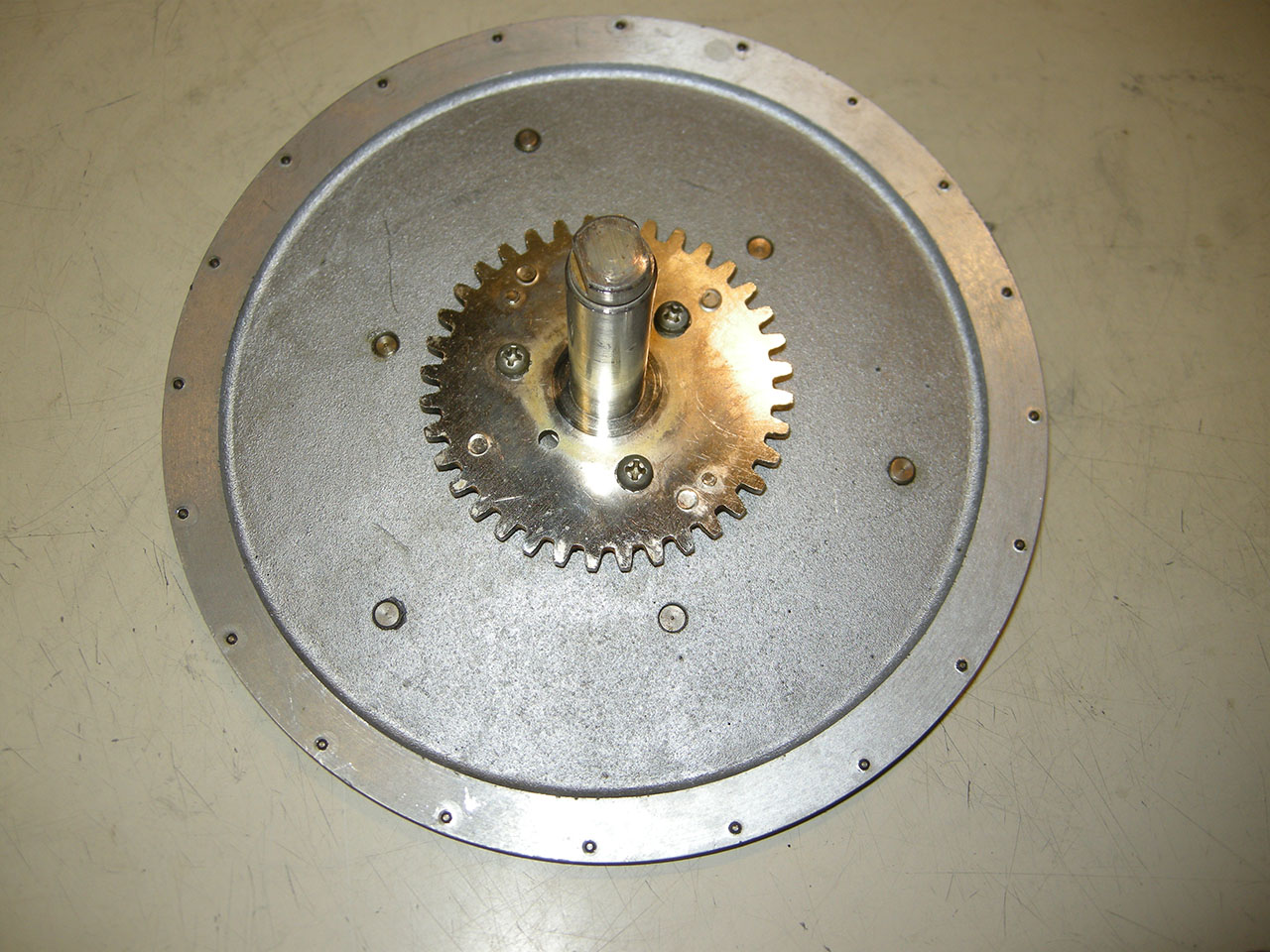

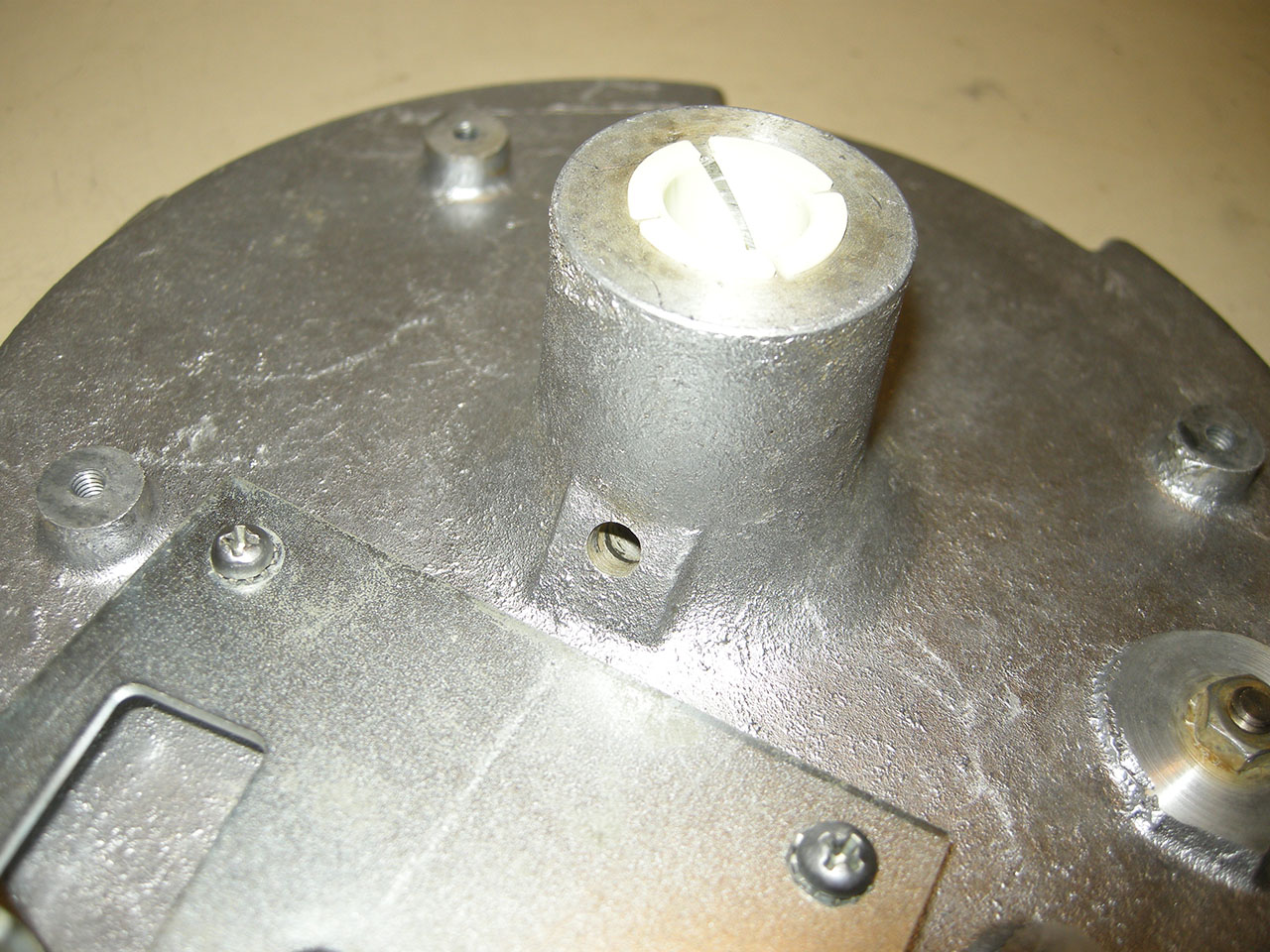

Pour le remontage du plateau rotatif il ne faut pas oublier de remettre les bagues en plastique. Il y en a une de chaque côté.




J’avais abordé le point de la lubrification de cet axe il y a quelques post, Chicki m’avait suggéré de mettre de la graisse à l’intérieur des bagues…chose faite !

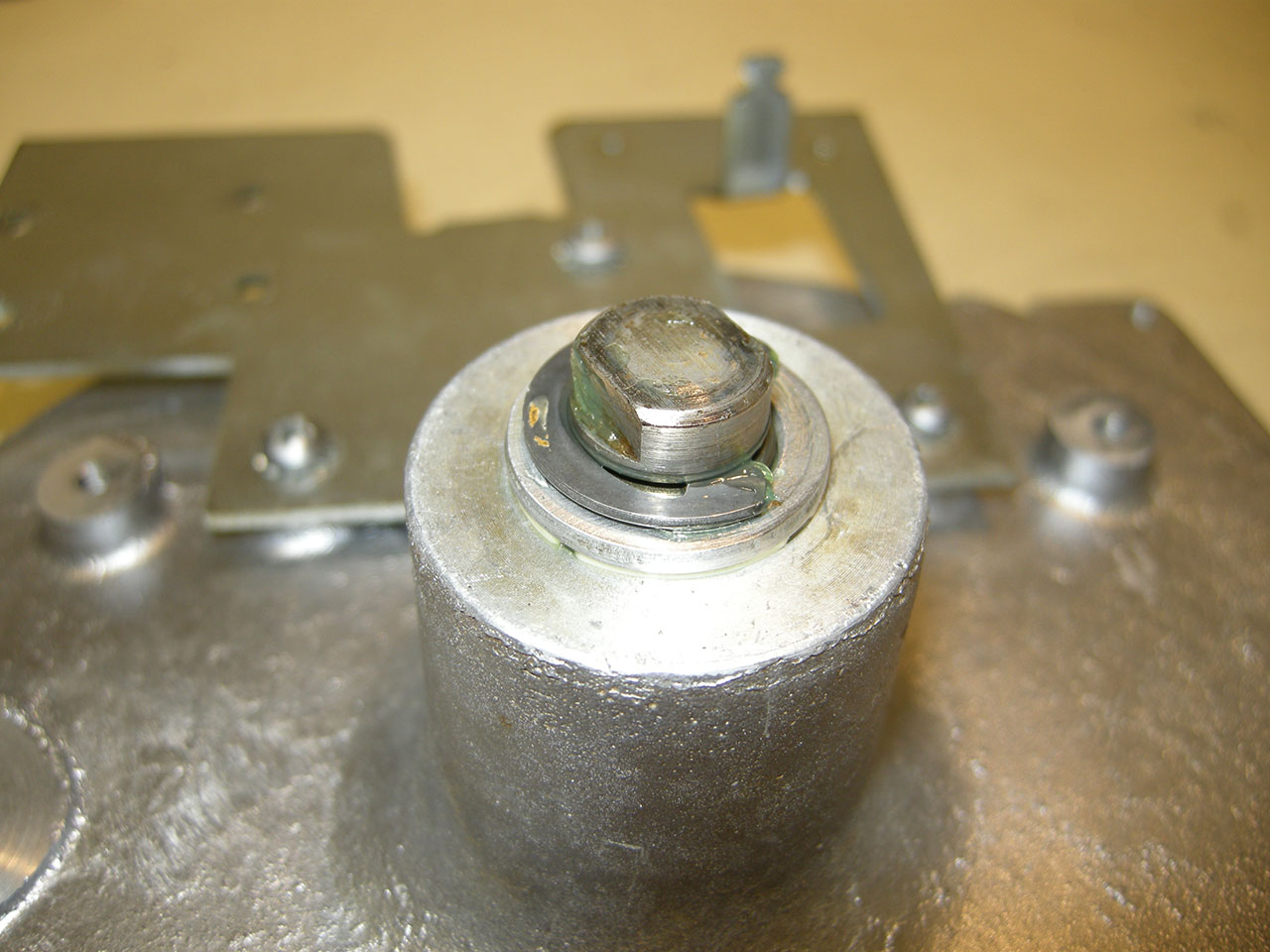

On ne la voit pas bien mais avant le circlip il ne faut pas oublier de remettre la rondelle.


.

[Nurbo]

Salut,

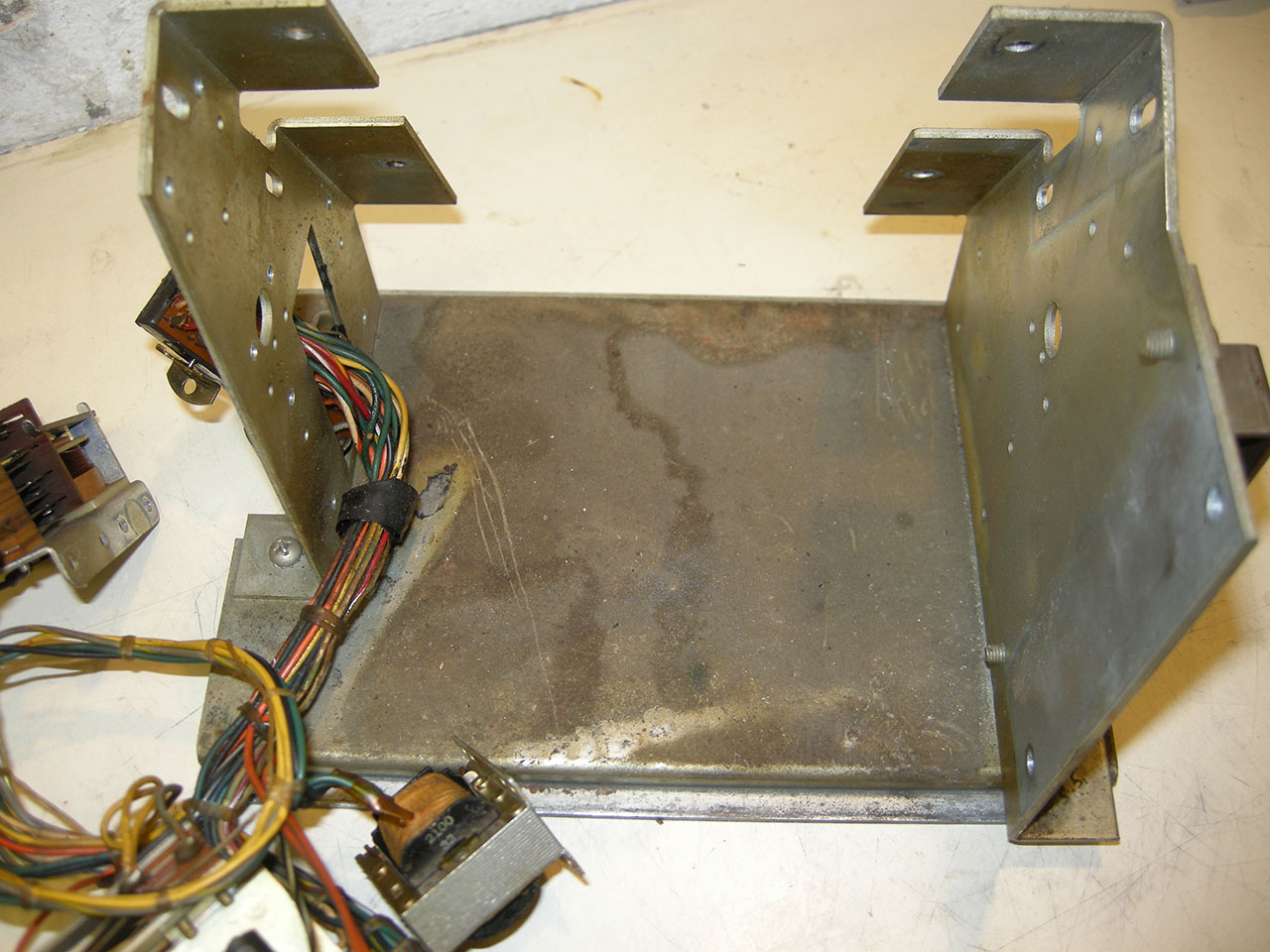

Place au nettoyage du support.

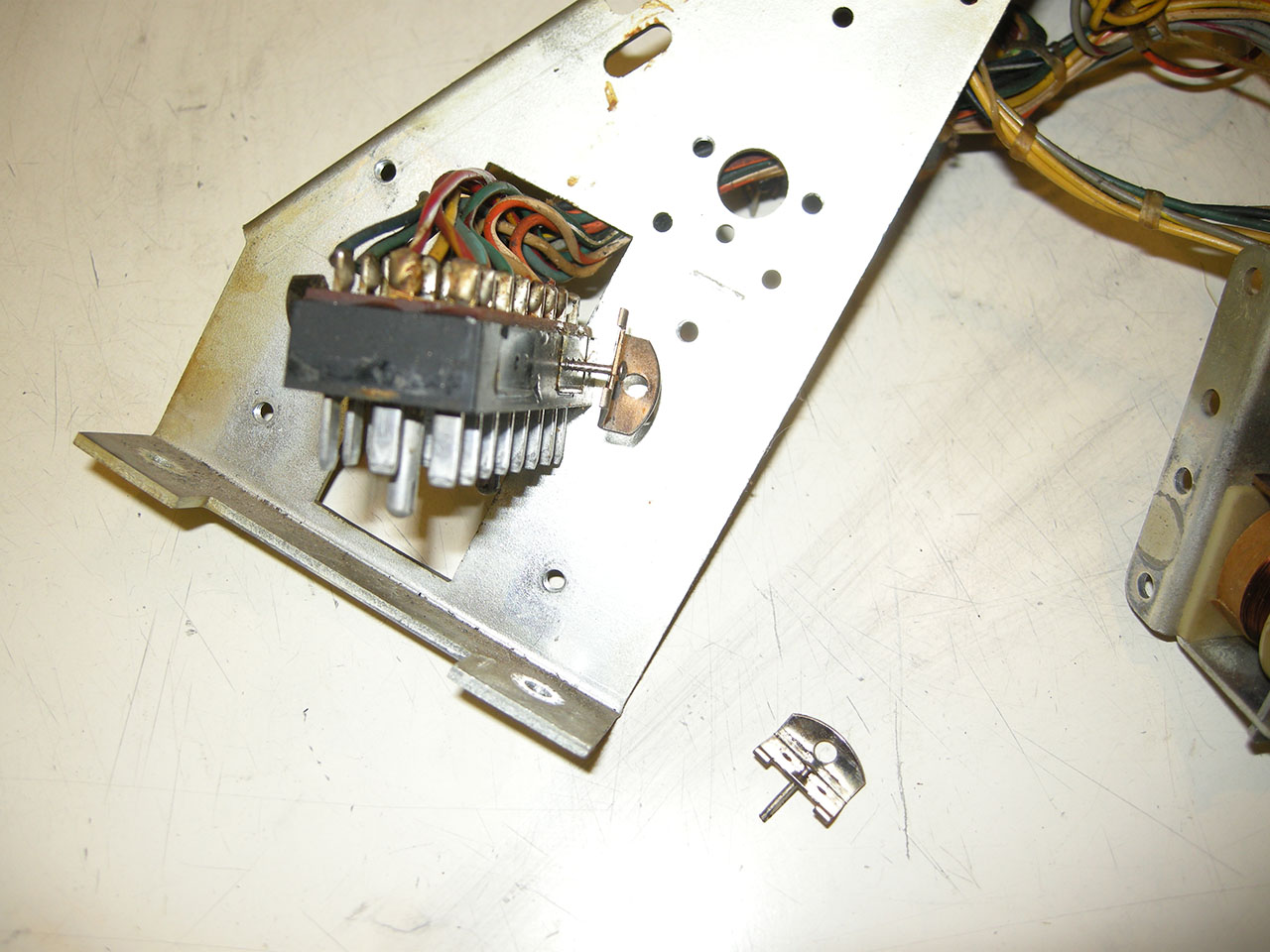

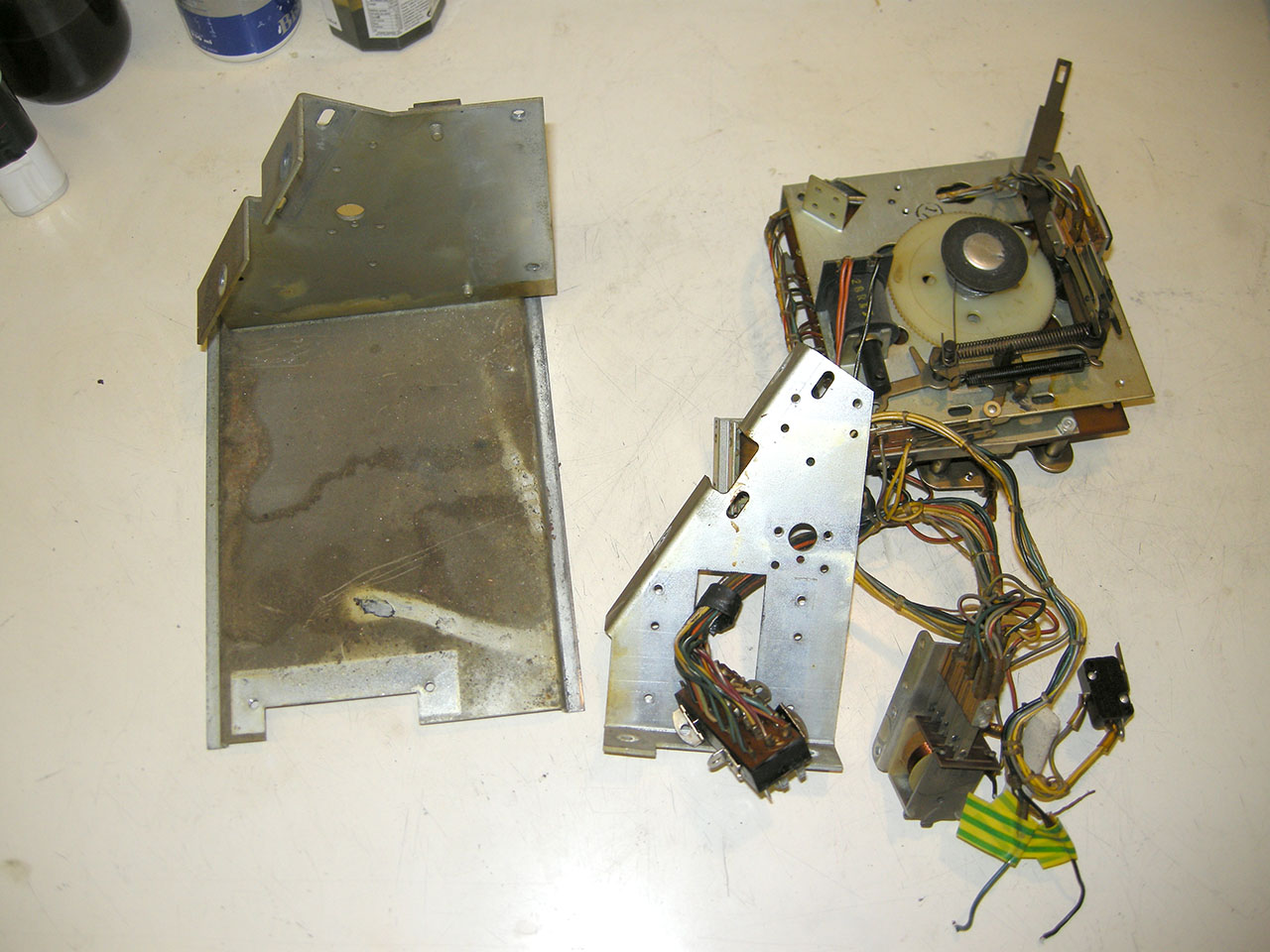

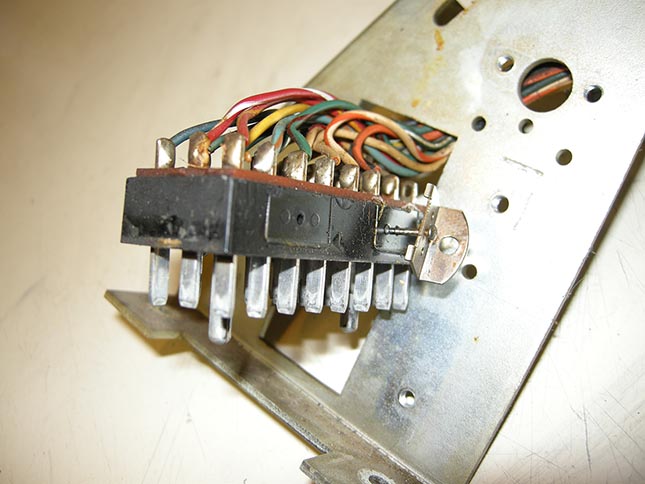

Le support côté connecteur est démonté. Comme je le disais, le connecteur ne passe pas par l’ouverture à cause des « oreilles » qui servent justement à le fixer à la plaque.




Sauf qu’en manipulant tout l’ensemble, une des « oreilles » tombe ! Et là je m’aperçois que ce n’est que des clous qui maintiennent les oreilles sur le connecteur.




Au final les 4 oreilles se retirent sans problème et je peux libérer la plaque support. J’ai restauré plusieurs hopper et je ne m’en étais jamais aperçu ! LOL




.
