Bally 809 Multiplier…j’en ai rêvé, Chicki l’a fait !

[Nurbo]

oh tu chipotte, pastèque....prune...c'est un fruit


Mon fils m'appelle tout à l'heure justement, 3 prunes alignées et il me dit qu'il se passe rien, je décalle à la main le dernier rouleau en le descendant légèrement vers le bas et la machine paye.

Je ferai un check WD40 et alignement des peignes le week-end prochain vu que toute la marmaille sera en Grèce, j'au rai du temps

[chicki]

....Un kilo de prunes, et un kilo de pastèques, c'est pas la même chose...

[Nurbo]

Salut,

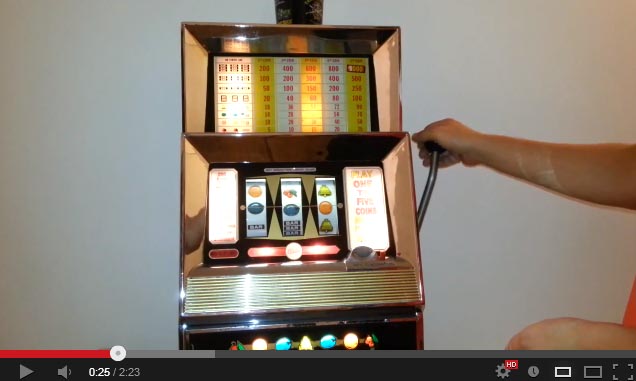

Allez, voici des nouvelles de la 809, toujours à coté des flippers !

Sur le premier lancé on voit le défaut de paiement sur une combinaison, ça paye alors que ça devrait pas. Mais, il y a une combinaison qui devrait payer et qui ne le fait, en plus c'est à l'avantage du joueur.

En tout cas elle brille toujours autant et elle est bien bichonnée en France

[chicki]

Salut Bruno,

Il y a, sur la plupart de ces machines, des "mystery pay-out", qui ne correspondent pas au tableau des gains; c'est voulu, pour inciter davantage le joueur...
Si certaines combinaisons ne payent pas, comme tu l'as constaté toi-même, il s'agit d'un mauvais contact au niveau des peignes et rivets.

[Nurbo]

Salut Henri,


Bon, ça y est, première panne, je vais pouvoir mettre les mains dedans

Hier en jouant, un moment un jeton se bloque, ça arrive quelque fois donc je m'inquiète pas, j'ouvre la porte, je décale la plaque du monnayeur, le jeton tombe, mais bizarre, je n'entends pas le "clac" activé par le switch sous le monnayeur....

J'actionne manuellement le switch, et il ne se passe rien.

Après recherche, il semble que ça provienne de la bobine derrière le monnayeur, au niveau de la plaque de déviation, si je me rappelle bien elle est tout le temps "collée" et sous tension, et là j'ai l'impression qu'elle n'est pas activée.

Je vais prendre la tension, pas eu le temps hier, c'est du 50 volt c'est ça ?


MErci !

[chicki]

Salut Bruno,
C'est bien du 50 V.ac...
Voir en premier lieu le fusible...Si OK, voir Les Molex qui alimentent la porte; il m'est arrivé souvent d'y trouver des mauvais contacts.
Les fils qui véhiculent en direct le 50 V. sont l'orange et le jaune.

[Nurbo]

Bon, j'ai testé les fusibles (les 3 du fond) ils sont bons, les Molex idem, par contre c'est celui de mon multimètre digital qui est HS du coup je peux pas mesurer la tension....

[chicki]

Quand tu auras récupéré un multimètre (ou réparé le tien...), la tension est à relever entre le fil jaune du micro-switch du monnayeur,
et le fil orange sur la bobine de "coin lock-out" , sous le monnayeur.
Dans le cas que tu as, si le "coin lock-out" ne fonctionne pas, ni le micro-switch, il y a 9 chances sur 10 que ce soit un mauvais contact
au Molex 12 contacts dans l'angle de la porte...( donc le fil jaune et l'orange).

[Nurbo]

Alors, j’ai regardé un peu mais toujours sans possibilité de mesurer une tension. J’ai donc joué du testeur de continuité, et truc bizarre ou pas, le switch qui détecte le passage de la pièce sonne dans toute les positions, que le switch soit activé ou pas.

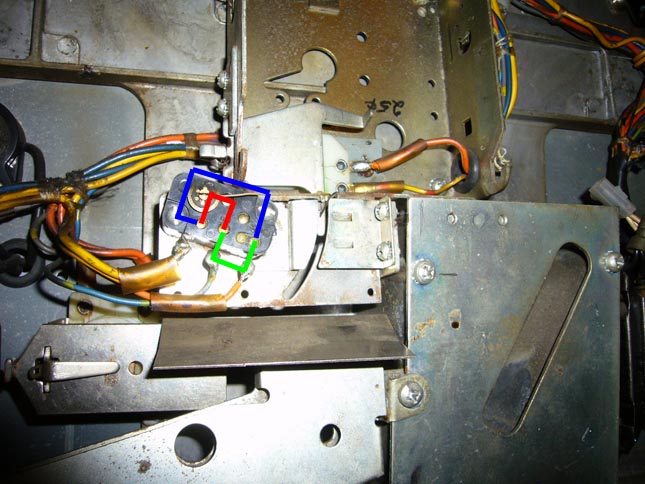

Ci-dessous, les traits en couleurs symbolisant les tests de continuité.



Est-ce que tu crois que ça vaille le coup de le dessouder pour tester ou alors c’est normal en raison du câblage qui revient et qui fait contact.


J’ai aussi débrancher le Molex 12 broches, traces de coup de chaud sur le fil bleu mais le contact se fait normalement.

[chicki]

A première vue sur le schéma, c'est normal; il y a un retour par les bobines de relais.
Mais si tu déconnectes les deux Molex, le micro-switch est isolé du reste...
