Bally 742A-M29 documentation cablage

[Nurbo]

Ok très bien mais l'ordre d'arrêt des rouleaux c'est gauche - milieu - droite...chez toi c'est l'inverse donc y'a un truc qui ne va pas.

C'est pas facile de te dire quoi vérifier, c'est du visuel mais quand c'est la première machine dans laquelle on met les mains c'est compliqué...après faut brancher et prier

[bmx65]

bonjour Nurbo, après avoir tout vérifié visuellement, bien nettoyé tous les contacts, comme tu me l'as dis: j'ai prié (j’habite à côté de Lourdes ça tombe bien) et j'ai branché.
Et oui elle fonctionne. Les rouleaux s’arrête aléatoirement -droite gauche milieu - gauche droit milieu. ils doivent s’arrêter toujours dans le même ordre?
j'ai plusieurs ampoules qui ne sont plus présentes, une seule qui fonctionne et une de grillée (quel type d'ampoule faut il acheter?). Le petit néon lui fonctionne . Il manque un starter dans la porte prés des charnières(je poste une photo où je montre le starter manquant)
Pour le bras il a été ressoudé très mal et ils ont du le souder pas dans la bonne position c'est pour cela qu'il est éloigné de la machine.
Aurais tu une photo du bras bien monté et sa vis de fixation
Merci pour toute ton aide je suis trop content qu'elle fonctionne merci Fabrice

[Nurbo]

Bonne nouvelle

Pour les rouleaux oui, l'ordre doit toujours être de gauche à droite. Maintenant il faut que tu saches si les rouleaux s'arrête parce qu'ils sont freinés, puis le peigne se rabat en ayant le cycle normal de gauche à droite.

Ou alors si les rouleaux s'arrêtent car les peignes se rabattent aléatoirement.

Dans le cycle normal de gauche à droite, ce sont les peignes qui bloquent les rouleaux l'un après l'autre.


Pour les starter il faut prendre des SINGLE 110v.
Extrait d'un de mes messages sur un autre post:

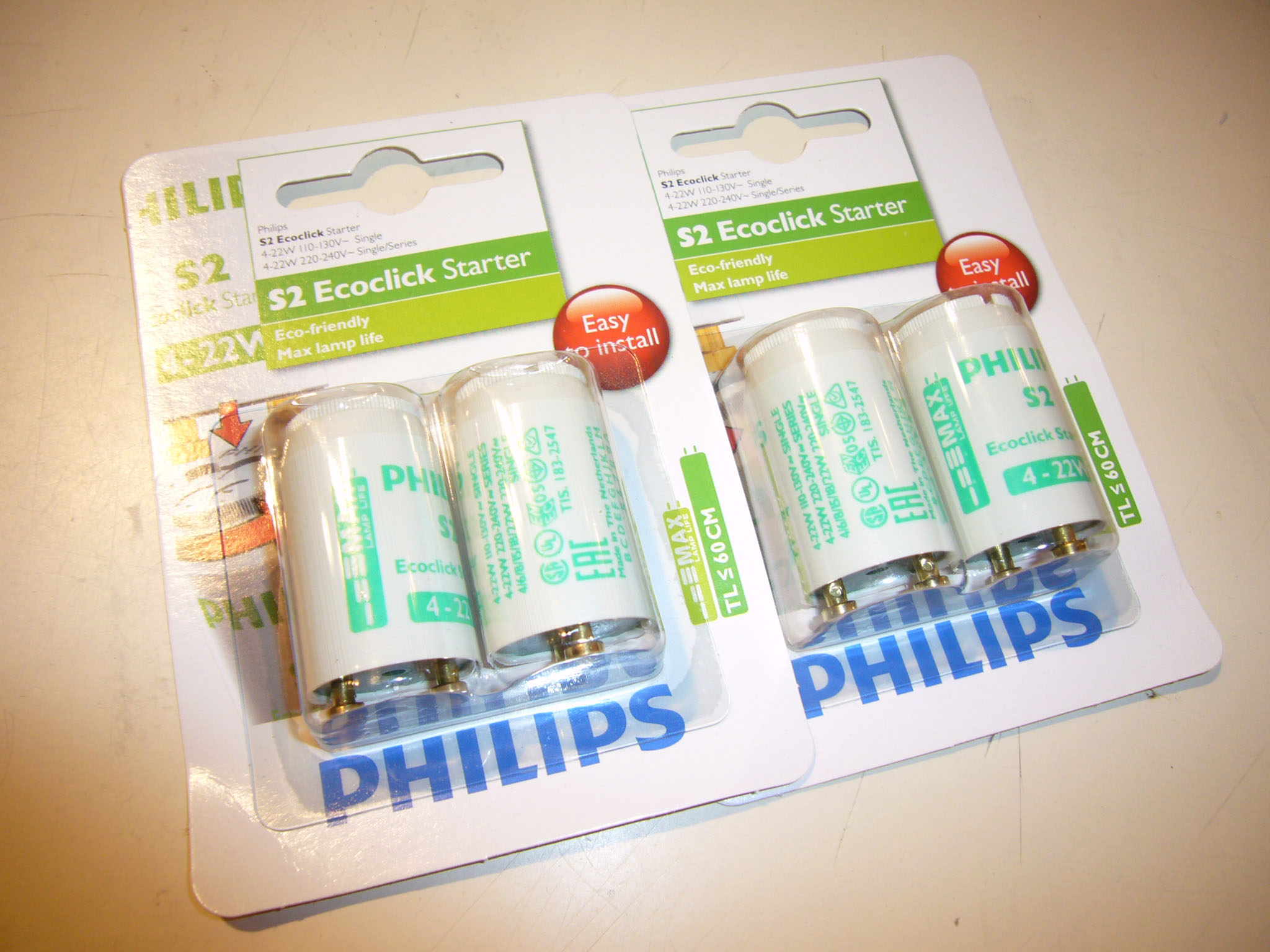

Comme vu sur d’autres post, axé JukeBox, mais même problème, l’alimentation de nos tubes fluo qui tournent en 110 V, et plus spécialement les starters. Ben pas besoin de chercher midi à 14h, des simple Philips S2 qui tournent en 110 V en single, 2,50 € le lot de 2 chez Carrefour… Les Osram ST151 font la même chose mais il n’y en avait pas…



Ok je comprend pour le bras, du coup je suppose que la fourchette dans la machine est aussi soudée.

Normalement il y a une longue vis qui maintient la fourchette de lancement des rouleaux et qui traverse le coté droite de la machine et se vis dans le trou présent en bas du bras.


Voici des post où tu peux voir le bras. la courbe du haut du bras est tournée vers l'utilisateur. De toute façon tu ne peux pas le régler puisqu'il est vissé, le trou en bas du bras va vers la machine.

https://www.flipjuke.fr/viewtopic.php?f=55&t=131701

https://www.flipjuke.fr/viewtopic.php?p=786002#p786002

[Nurbo]

J'ai oublié de te repondre pour les ampoules, ce sont logiquement des #63 si la machine n'a pas subie de modification.

[bmx65]

bonjour Nurbo, j'ai réussi à meuler la soudure non sans mal pour m'apercevoir que le bras était cassé au niveau du filetage.heureusement j'ai pu dévisser la vis depuis l'intérieur et ainsi libérer la parti basse cassé du levier. Je pense que je vais repercer le bras et le refileter.... il sera légèrement plus court mais il sera le long de la machine comme à l'origine

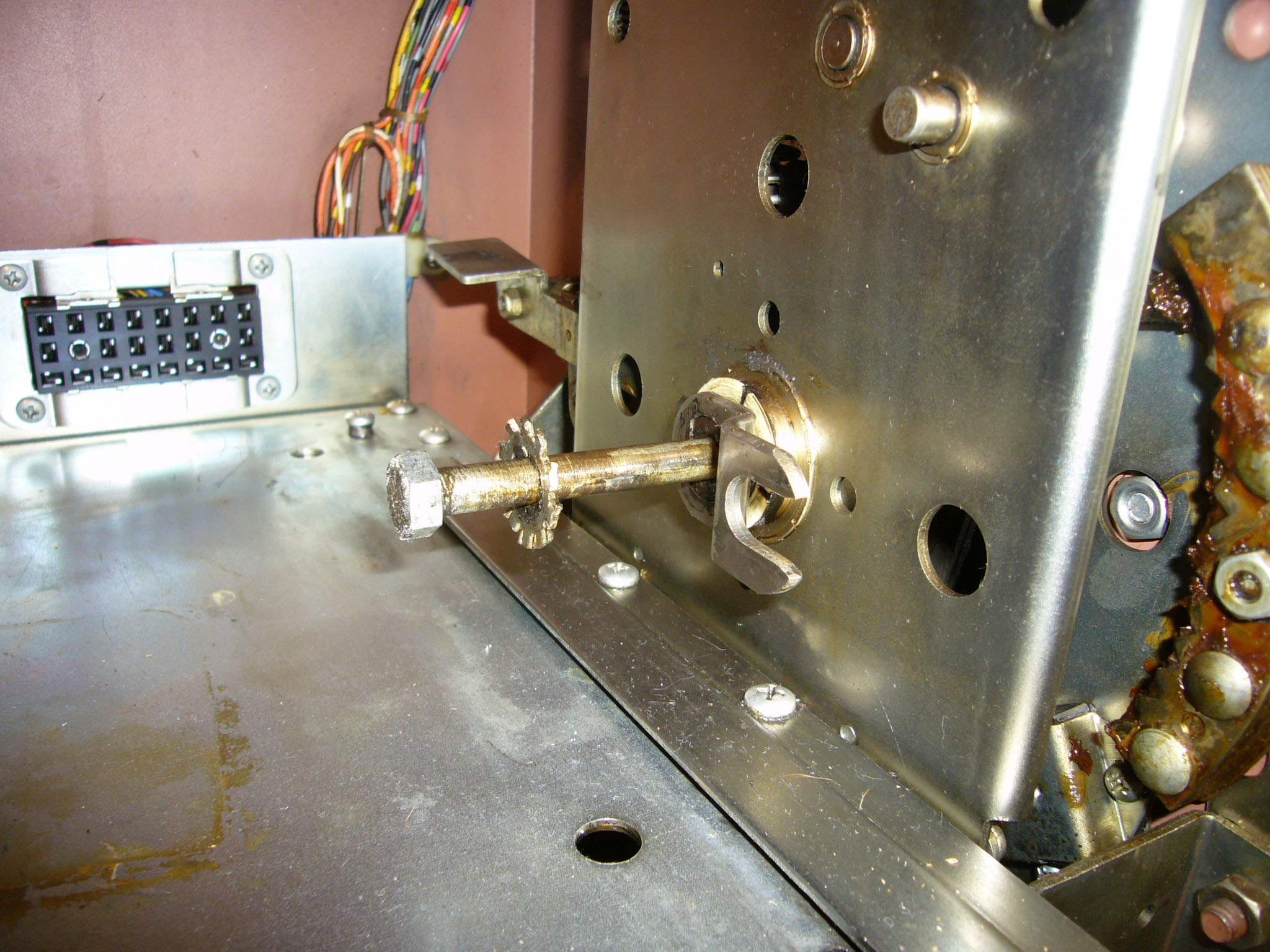

axe de rotation avec vis à l'intérieur

bras cassé au niveau du filetage

[bmx65]

pour les ampoules d’éclairage de la porte au nombre de 8 je crois c'est toutes des Phillips 5v / 5W? merci Fabrice

[bmx65]

bonsoir Nurbo j'avais pas vu pour les ampoules ce sont les même que pour les flippers eiko # 63 merci

[Nurbo]

Oui tu peux faire ca sans probleme, il me.semble que vis de 8mm passe nickel.

[bmx65]

bonjour Nurbo, j'ai trouvé les starters et les ampoules #63
j'ai une piece qui à l'air désolidarisé de l'autre, je ne sais pas si c'est grave je te mets la photo
est il possible de démonter la plaque ronde à l'exterieur autour de l'axe du bras pour la polir . si oui comment merci

pièce qui à l'air désolidarisée de celle du bas

possible de démonter cette pièce

merci pour tout ce que fais fabrice

[Nurbo]

Salut,

Oui, il faut que la pièce soit raccroché à l'autre. C'est en fait le système qui "ré-initialise" le blocage du bras.



Pour la plaque il est possible de la polir. Voici en avant première car je n'ai pas encore mis les photos sur mon post de la rénovation de la 8 Ball.
Pour démonter la plaque il faut justement retirer le système de lancement du bras car les 4 écrous sont inaccessible sinon.





Pour polir rien de bien méchant, un silple kit WOLFCRAFT 2178000 acheté chez Merlin et monté sur une perceuse à colonne à 2 balles, mais qui fait très bien l'affaire.
