Problème màs BALLY
- chicki
- Dept: 42
- Rech/Achete: 0 flip
- Messages : 2237
- Enregistré le : 29/09/2005
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Liege/Belgique
Re: Problème màs BALLY
Re,
la lampe "insert coin" doit s'éclairer quand tu allumes la machine, et doit s'éteindre quand tu mes un jeton,
et la lampe "coin accepted" doit s'allumer. ceci est commandé par le "coin relay" qui donc s'active au passage
du jeton par le micro-switch sous le monnayeur. D'autre part, le coin relay active le circuit qui débloque le bras.
Quand tu lances les rouleaux, le coin relay est repositionné mécaniquement au repos.
Et si fais un gain, c'est aussi un de ses contacts qui alimente le circuit de payement.
Je soupçonne donc très fort un dysfonctionnement de ce coin relay....
As-tu vérifié les contacts de ce relais ??? C'est élémentaire comme pour toutes les machines E-M.
éventuellement les nettoyer, et voir s'ils font bien leur fonction en position repos et travail...
Actionne manuellement la palette du relais et vois si la ferrure verticale recule bien contre
la butée sur la tringle horizontale. actionne la ferrure verticale et vois si elle s'accroche bien
en position repos quand tu la remets en place.
Pour le déviateur, que je t'avais conseillé de bloquer, tu peux essayer de plier un peu sa butée pour
rapprocher la palette de la bobine; l'écart entre les deux est peut-ètre trop important...
La lampe "winner paid" qui ne s'allume pas, quand tu fais un gain, c'est normal puisque le hopper
n'a pas payé...
la lampe "insert coin" doit s'éclairer quand tu allumes la machine, et doit s'éteindre quand tu mes un jeton,
et la lampe "coin accepted" doit s'allumer. ceci est commandé par le "coin relay" qui donc s'active au passage
du jeton par le micro-switch sous le monnayeur. D'autre part, le coin relay active le circuit qui débloque le bras.
Quand tu lances les rouleaux, le coin relay est repositionné mécaniquement au repos.
Et si fais un gain, c'est aussi un de ses contacts qui alimente le circuit de payement.
Je soupçonne donc très fort un dysfonctionnement de ce coin relay....
As-tu vérifié les contacts de ce relais ??? C'est élémentaire comme pour toutes les machines E-M.
éventuellement les nettoyer, et voir s'ils font bien leur fonction en position repos et travail...
Actionne manuellement la palette du relais et vois si la ferrure verticale recule bien contre
la butée sur la tringle horizontale. actionne la ferrure verticale et vois si elle s'accroche bien
en position repos quand tu la remets en place.
Pour le déviateur, que je t'avais conseillé de bloquer, tu peux essayer de plier un peu sa butée pour
rapprocher la palette de la bobine; l'écart entre les deux est peut-ètre trop important...
La lampe "winner paid" qui ne s'allume pas, quand tu fais un gain, c'est normal puisque le hopper
n'a pas payé...
Réparer l'irréparable.... tel est mon challenge.
-
- Dept: 77
- Rech/Achete: 0 flip
- Messages : 10
- Enregistré le : 25/04/2020
- Pas vu depuis 3 an(s)
- Niveau : Débutant
- Pro / revendeur : non
Re: Problème màs BALLY
Salut,
Désolé pour ce manque de réactivité, mais j'ai été appelé sur d'autres fronts...
Alors, après un nouvel allumage de la machine, j'ai entendu un "klong" au bout de quelques secondes et la machine s'est remise à fonctionner le temps de 5 ou 6 pièces... Puis s'est arrêtée. Je l'ai éteinte puis rallumé : "klong" au démarrage, quelques pièces, un gain (deux cerises) mais gain non versé et j'ai aussi pu jouer 2 ou 3 fois sans mettre de pièce... Et hop terminé, les pièces se sont mises à retomber directement dans le réceptacle sans aller dans le hopper.
J'ai nettoyé tous les contacteurs en passant une feuille Canson. J'ai activé le mécanismes des rouleaux à la main (la ferrure verticale recule bien contre
la butée sur la tringle horizontale), tout semble correct.
Ce qui est curieux, c'est ce fonctionnement alternatif...
J'ai constaté par contre que la petite palette qui se situe derrière le monnayeur ne semble plus bouger... La bobine qui se situe derrière ne semble plus s'activer. J'ai souvent eu des problèmes avec cette bobine qui grésillait plus ou moins fort (toute seule ou alors au passage de pièces). Là, elle ne grésille plus et semble ne plus fonctionner. Est-ce une autre piste ? Ci-dessous, photos de la zone en question : A te lire,
Désolé pour ce manque de réactivité, mais j'ai été appelé sur d'autres fronts...
Alors, après un nouvel allumage de la machine, j'ai entendu un "klong" au bout de quelques secondes et la machine s'est remise à fonctionner le temps de 5 ou 6 pièces... Puis s'est arrêtée. Je l'ai éteinte puis rallumé : "klong" au démarrage, quelques pièces, un gain (deux cerises) mais gain non versé et j'ai aussi pu jouer 2 ou 3 fois sans mettre de pièce... Et hop terminé, les pièces se sont mises à retomber directement dans le réceptacle sans aller dans le hopper.
J'ai nettoyé tous les contacteurs en passant une feuille Canson. J'ai activé le mécanismes des rouleaux à la main (la ferrure verticale recule bien contre
la butée sur la tringle horizontale), tout semble correct.
Ce qui est curieux, c'est ce fonctionnement alternatif...
J'ai constaté par contre que la petite palette qui se situe derrière le monnayeur ne semble plus bouger... La bobine qui se situe derrière ne semble plus s'activer. J'ai souvent eu des problèmes avec cette bobine qui grésillait plus ou moins fort (toute seule ou alors au passage de pièces). Là, elle ne grésille plus et semble ne plus fonctionner. Est-ce une autre piste ? Ci-dessous, photos de la zone en question : A te lire,
- chicki
- Dept: 42
- Rech/Achete: 0 flip
- Messages : 2237
- Enregistré le : 29/09/2005
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Liege/Belgique
Re: Problème màs BALLY
Ce système, derrière le monnayeur, c'est le "coin lock-out"...il est destiné à bloquer les jetons lorsque
le jeu est activé, de manière à ne pas perdre des jetons superflus. Tu peux carrémént enlever la palette,
c'est inutile pour un usage "at home" et c'est souvent un sujet de problèmes, la vibration que tu entends parfois
vient de là...
Quand aux autres problèmes, ce sera à déterminer par la suite...
le jeu est activé, de manière à ne pas perdre des jetons superflus. Tu peux carrémént enlever la palette,
c'est inutile pour un usage "at home" et c'est souvent un sujet de problèmes, la vibration que tu entends parfois
vient de là...
Quand aux autres problèmes, ce sera à déterminer par la suite...
Réparer l'irréparable.... tel est mon challenge.
- chicki
- Dept: 42
- Rech/Achete: 0 flip
- Messages : 2237
- Enregistré le : 29/09/2005
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Liege/Belgique
Re: Problème màs BALLY

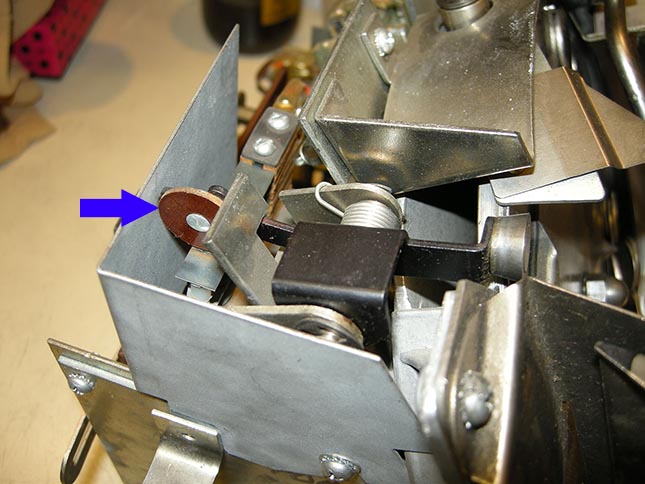

En revoyant tes photos, je me demande si le ressort de rappel de la palette n'est pas manquant ?
Au bout de ton doigt...
Au bout de ton doigt...
Réparer l'irréparable.... tel est mon challenge.
- chicki
- Dept: 42
- Rech/Achete: 0 flip
- Messages : 2237
- Enregistré le : 29/09/2005
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Liege/Belgique
Re: Problème màs BALLY
Oui, effectivement, il est bien là...tu peux donc enlever la palette et son ressort, sans problème..
Réparer l'irréparable.... tel est mon challenge.
- Nurbo
- Dept: 77
- Collec Perso: 4 flips
- Rech/Achete: 0 flip
- Messages : 4210
- Enregistré le : 08/08/2005
- Pas vu depuis 2 an(s)
- Niveau : Initié
- Pro / revendeur : non
- Localisation : 77220
- Contact :
Re: Problème màs BALLY
Salut,
Comme le monde est petit finalement…et comme c’est étrange car je n’avais jamais vu ce post, il ne me dit absolument rien, et pourtant je viens de récupérer le bloc des rouleaux et le hopper de cette machine.
En effet Ju0077 n’est qu’à une 15aine de km de chez moi et sa machine n’attends qu’une chose, cracher à nouveau ses jetons.

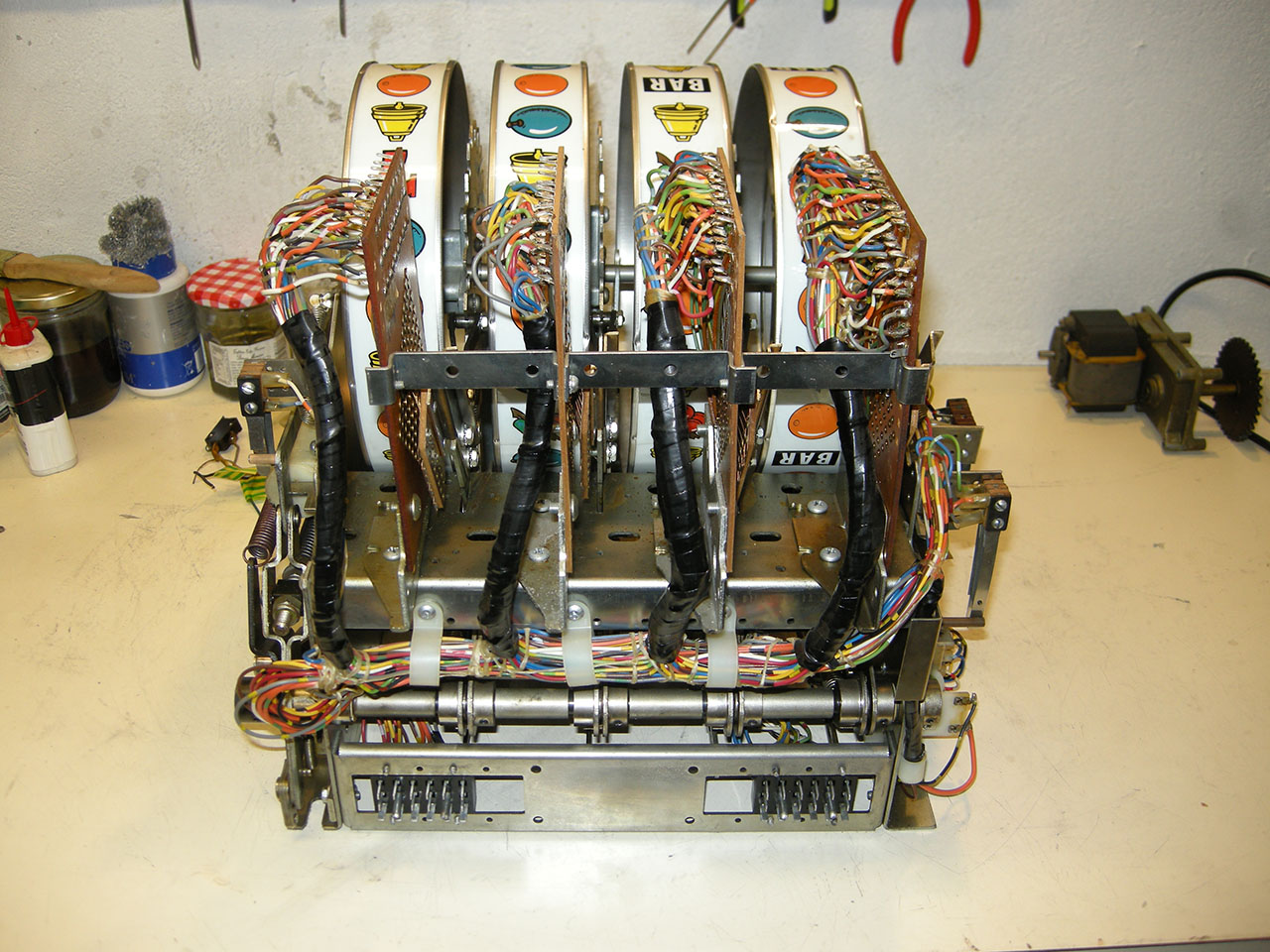

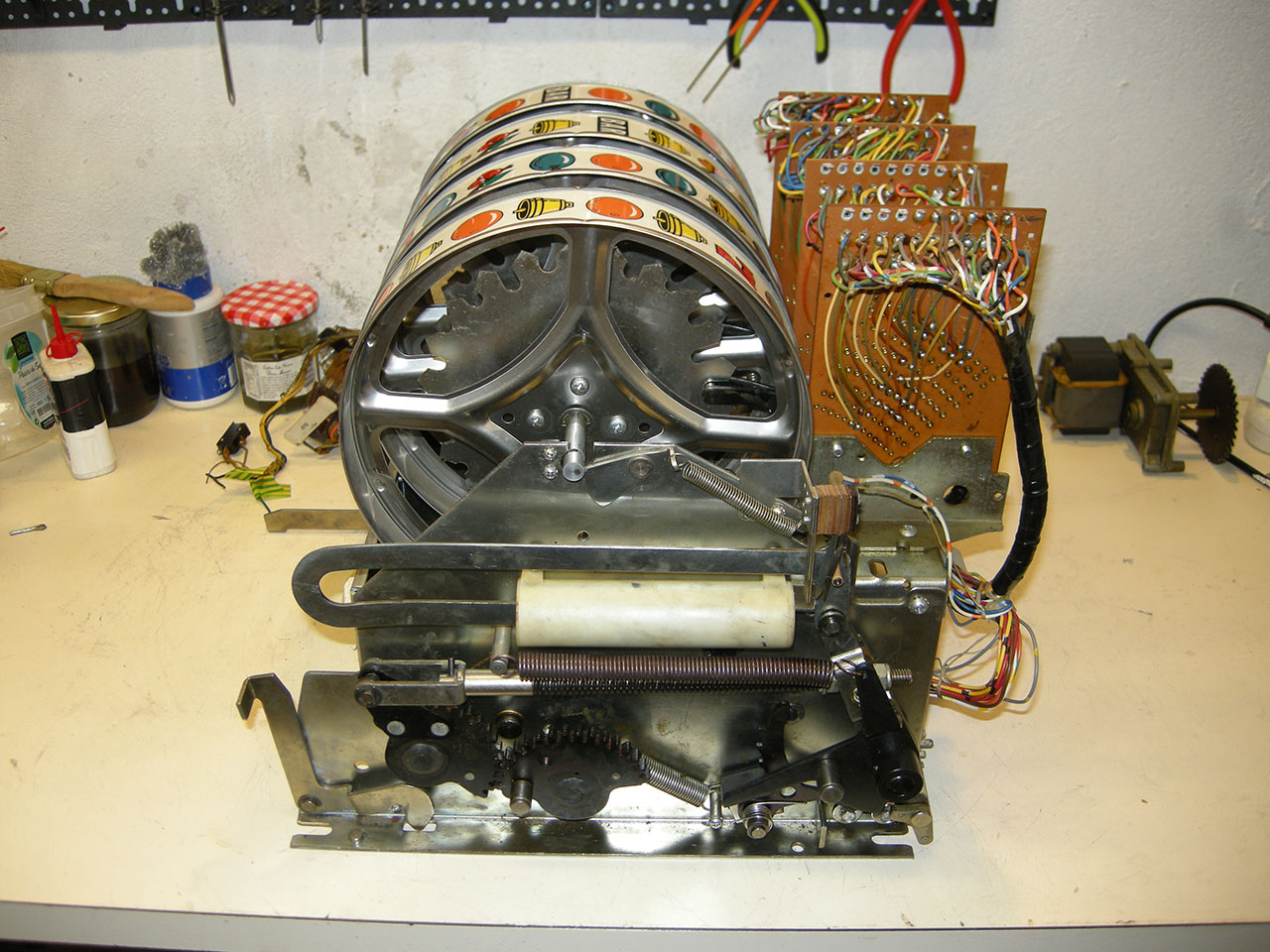

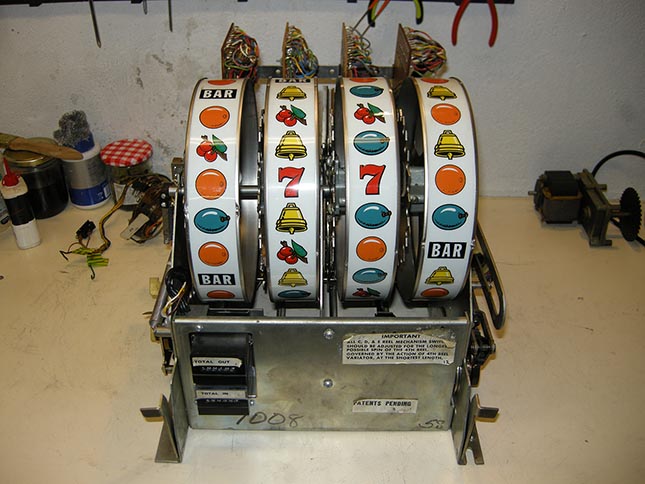

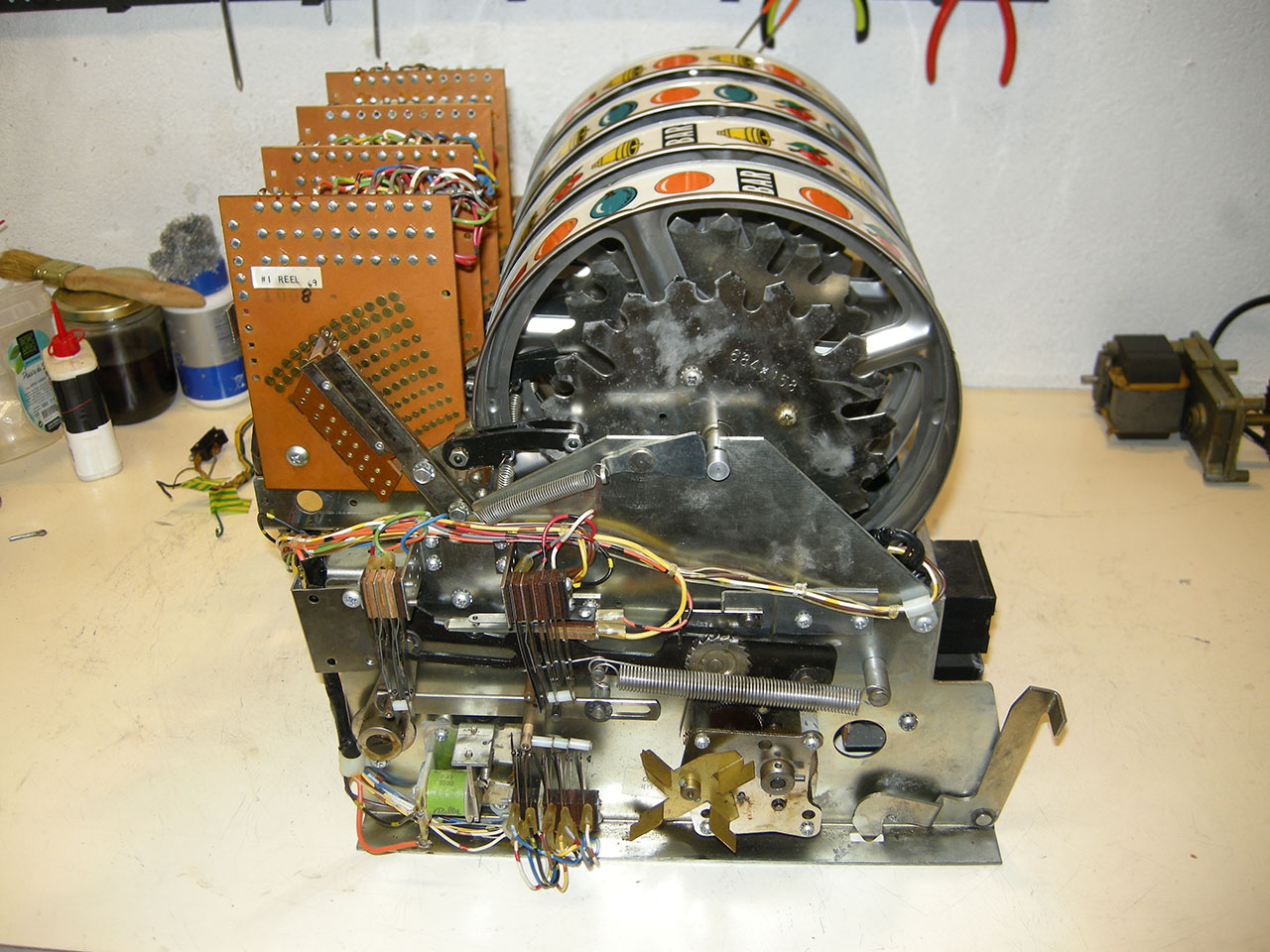

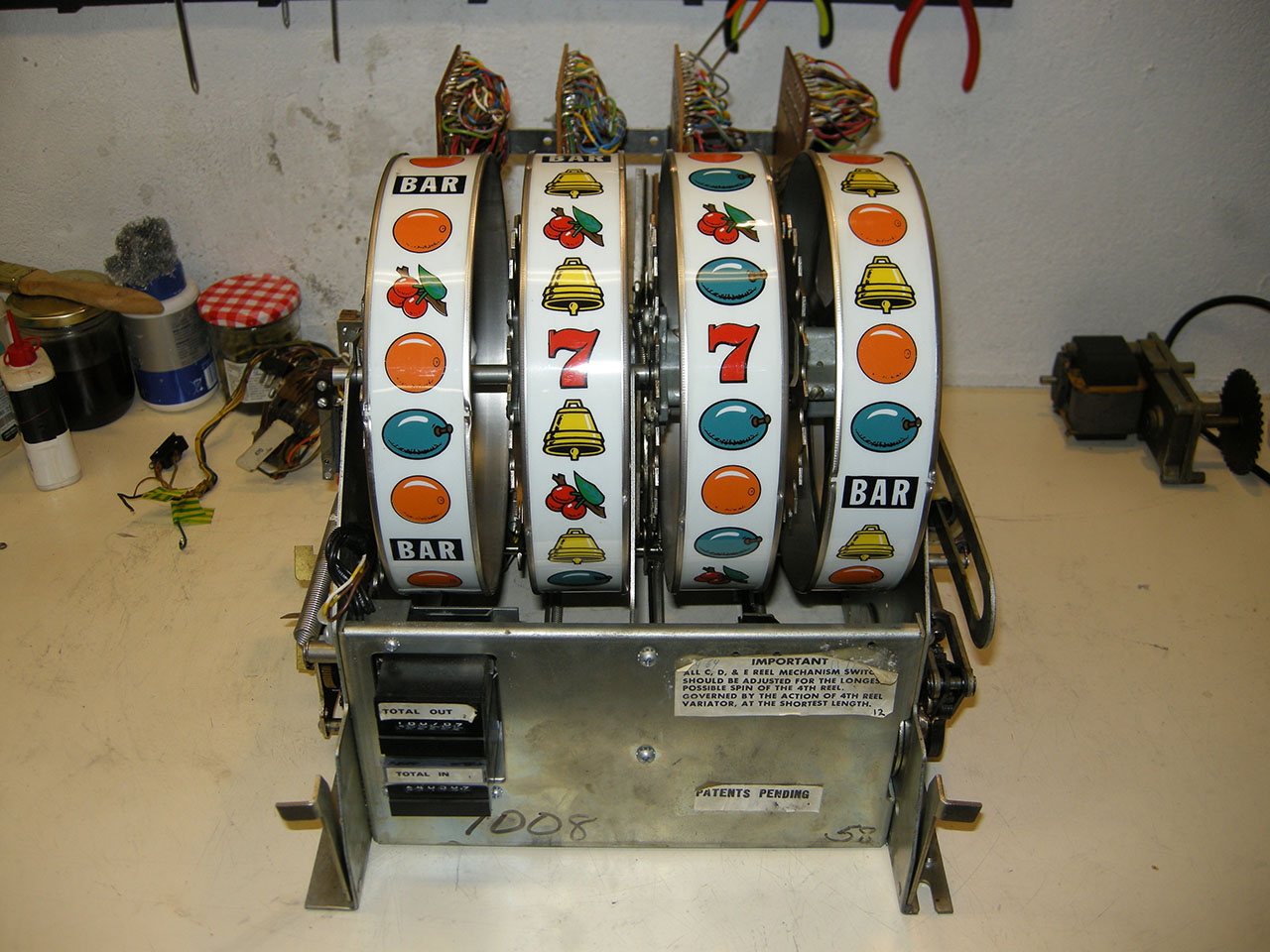

Je ne vais pas travailler dessus dans l’immédiat, mais voici déjà des photos. Globalement les deux sont très propres, mais je vais tout de même faire un petit check up de tous les contacts, switch, vérifier les réglages et les paiements…enfin les continuités car je n’ai pas pris la machine dans un premier temps.
En relisant les différents échanges de ce post, je m’oriente vraiment vers un problème de contact et/ou faux contact quelques part. Je pense notamment aux connecteur molex de porte, j’ai déjà eu le cas, c’est eux qui « ouvraient » le circuit.
.
Comme le monde est petit finalement…et comme c’est étrange car je n’avais jamais vu ce post, il ne me dit absolument rien, et pourtant je viens de récupérer le bloc des rouleaux et le hopper de cette machine.
En effet Ju0077 n’est qu’à une 15aine de km de chez moi et sa machine n’attends qu’une chose, cracher à nouveau ses jetons.
Je ne vais pas travailler dessus dans l’immédiat, mais voici déjà des photos. Globalement les deux sont très propres, mais je vais tout de même faire un petit check up de tous les contacts, switch, vérifier les réglages et les paiements…enfin les continuités car je n’ai pas pris la machine dans un premier temps.
En relisant les différents échanges de ce post, je m’oriente vraiment vers un problème de contact et/ou faux contact quelques part. Je pense notamment aux connecteur molex de porte, j’ai déjà eu le cas, c’est eux qui « ouvraient » le circuit.
.
In: Maverick - Frankenstein - Batman Forever - Independence Day - / En prêt : The Simpsons Pinball Party - Twilight Zone
Out: X-Men Wolverine LE - Rescue 911
Machines : IGT S2000 - Super Spin Sizzling 7 / Bally 809 / 873 / S9000 /// Pusher Royal Banker / Super Flipp / Bandai Capsule Station
Out: X-Men Wolverine LE - Rescue 911
Machines : IGT S2000 - Super Spin Sizzling 7 / Bally 809 / 873 / S9000 /// Pusher Royal Banker / Super Flipp / Bandai Capsule Station
- Nurbo
- Dept: 77
- Collec Perso: 4 flips
- Rech/Achete: 0 flip
- Messages : 4210
- Enregistré le : 08/08/2005
- Pas vu depuis 2 an(s)
- Niveau : Initié
- Pro / revendeur : non
- Localisation : 77220
- Contact :
Re: Problème màs BALLY
Salut,

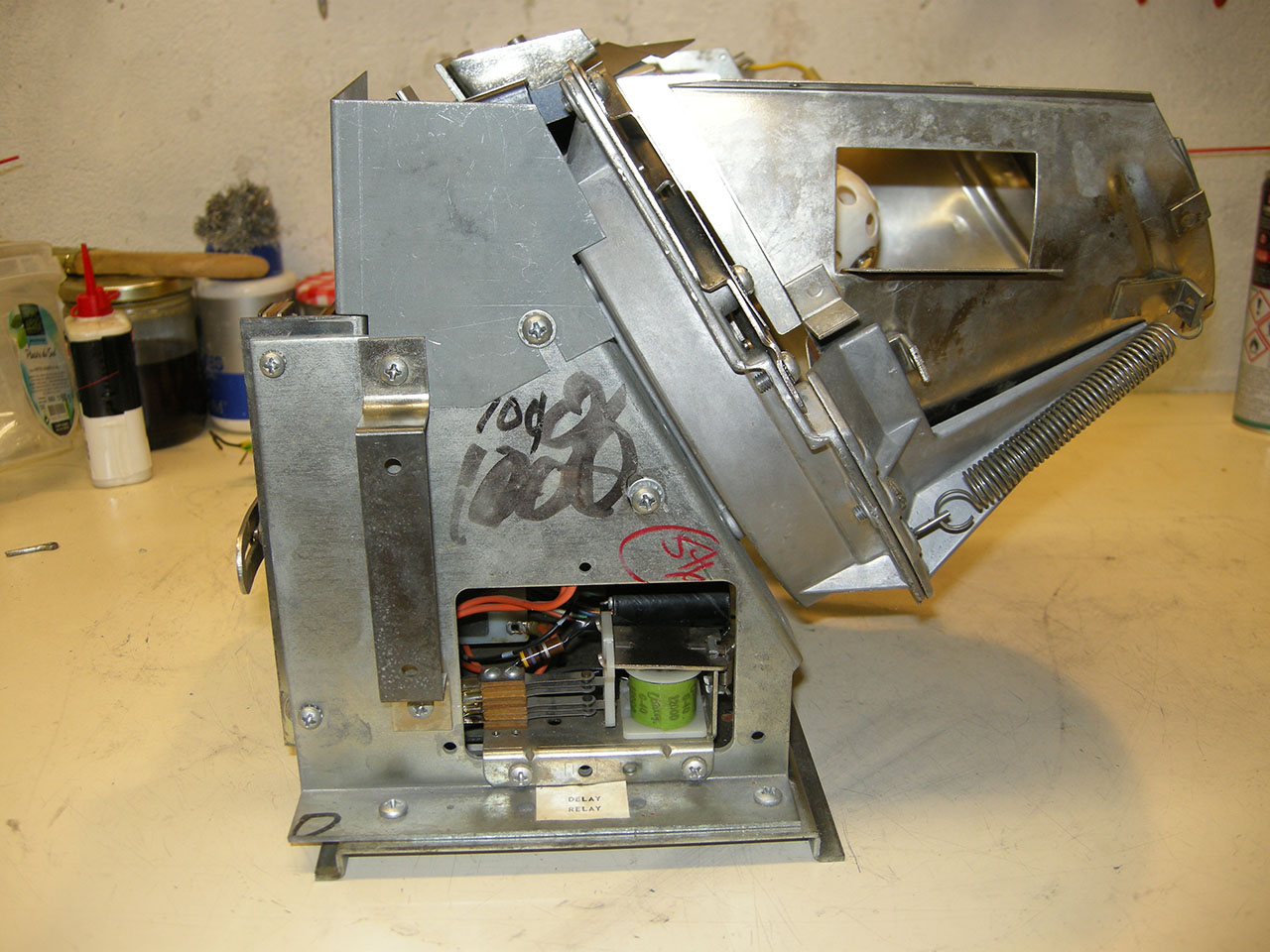

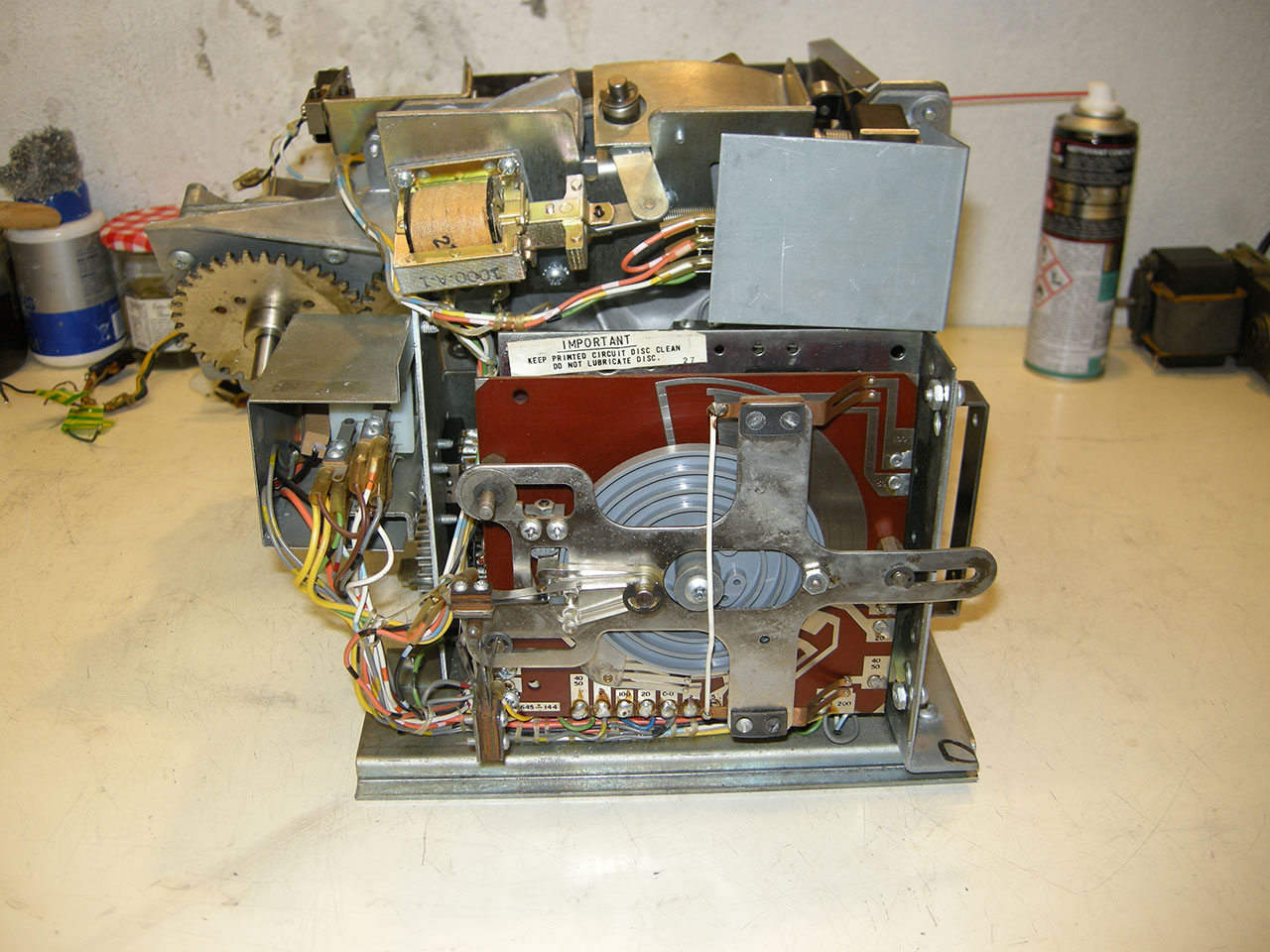

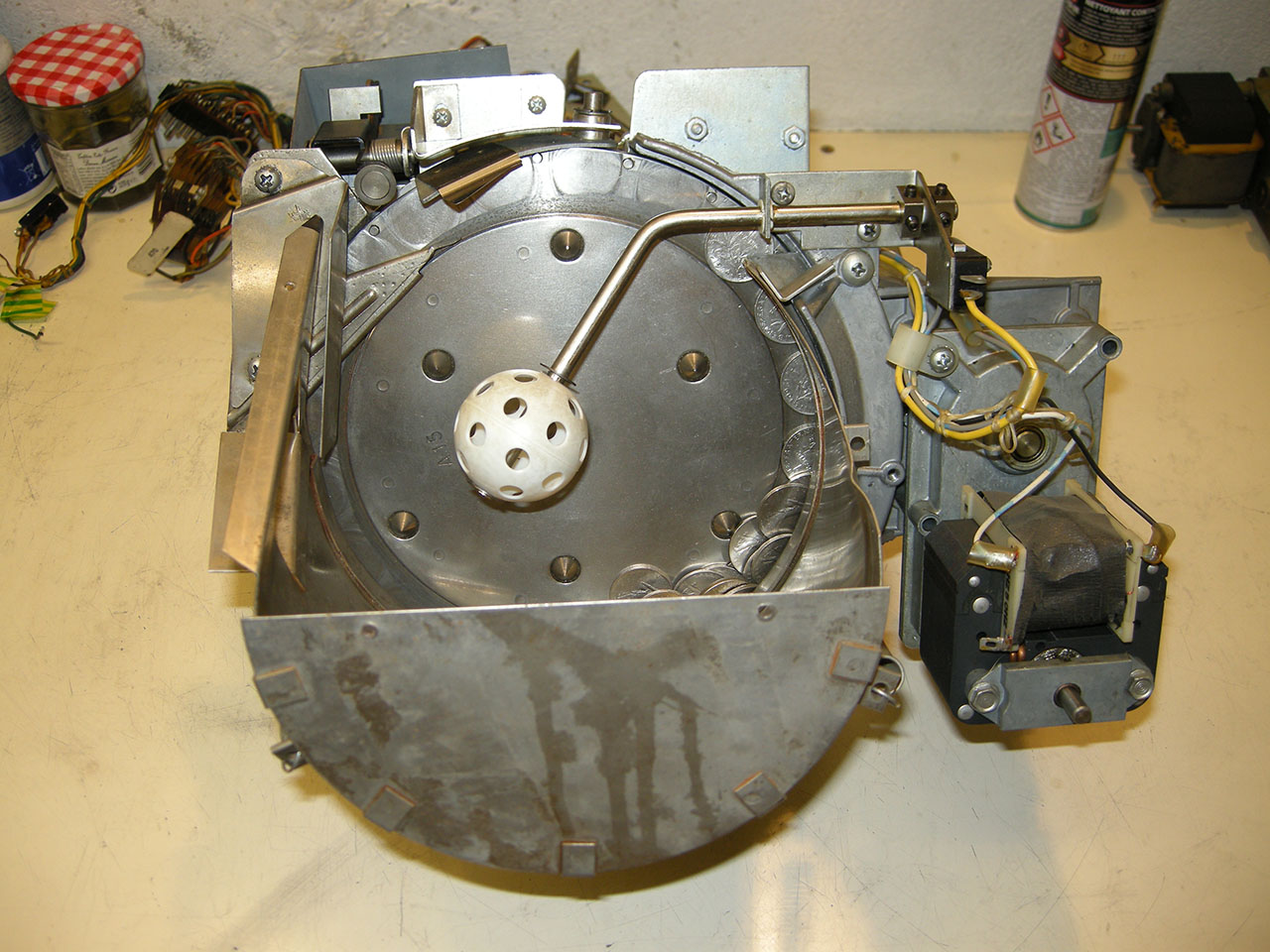

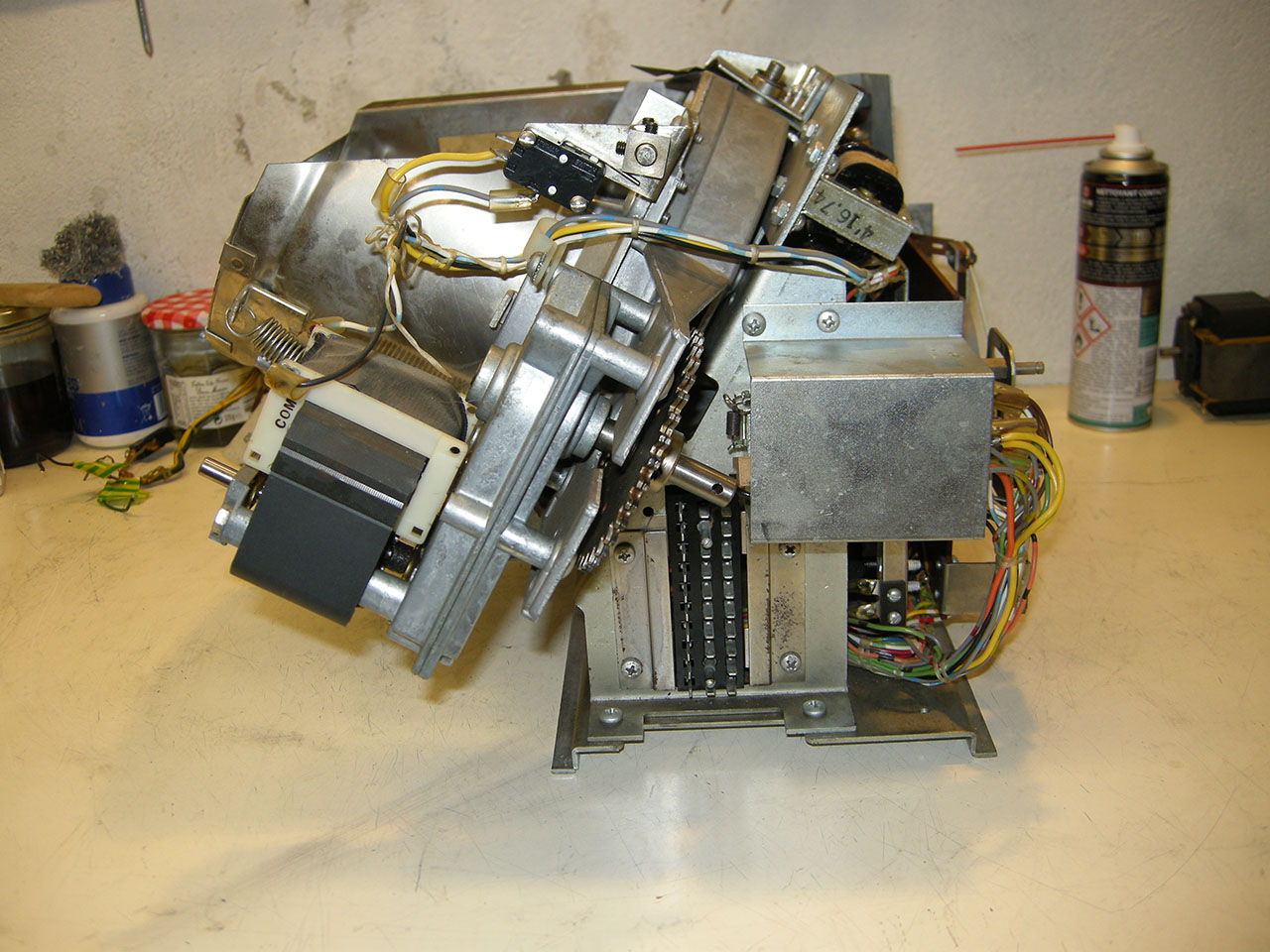

Je me suis mis de nouveau sur le check des éléments que Ju0077, et j’ai commencé par le hopper.
Comme déjà annoncé, tout est vraiment très propre et c’est assez rare.
Tous les contacts ont été nettoyés, il me reste à les tester avec le multimètre en me branchant sur les broches du connecteur et en vérifiant lorsque le switch est N.F et quand il est N.O si la continuité se fait en l’actionnant manuellement.
Malgré que ce soit propre, il y avait quand même 2 – 3 trucs à reprendre.
Ce hopper est de type « ELECTRICALLY STEPPED », c’est-à-dire que le passage du jeton actionne le pivot, qui lui-même appuie sur une série de switch, qui eux-mêmes activent une bobine qui fait avancer la spirale avec le peigne des contacts…bref…dans le cas de ce hopper, un cache/protection a été ajouté et la sorte de rondelle marron vient appuyer dessus ce qui pourrait entrainer un blocage du pivot. J’ai ajusté ce cache afin que cela ne frotte plus.

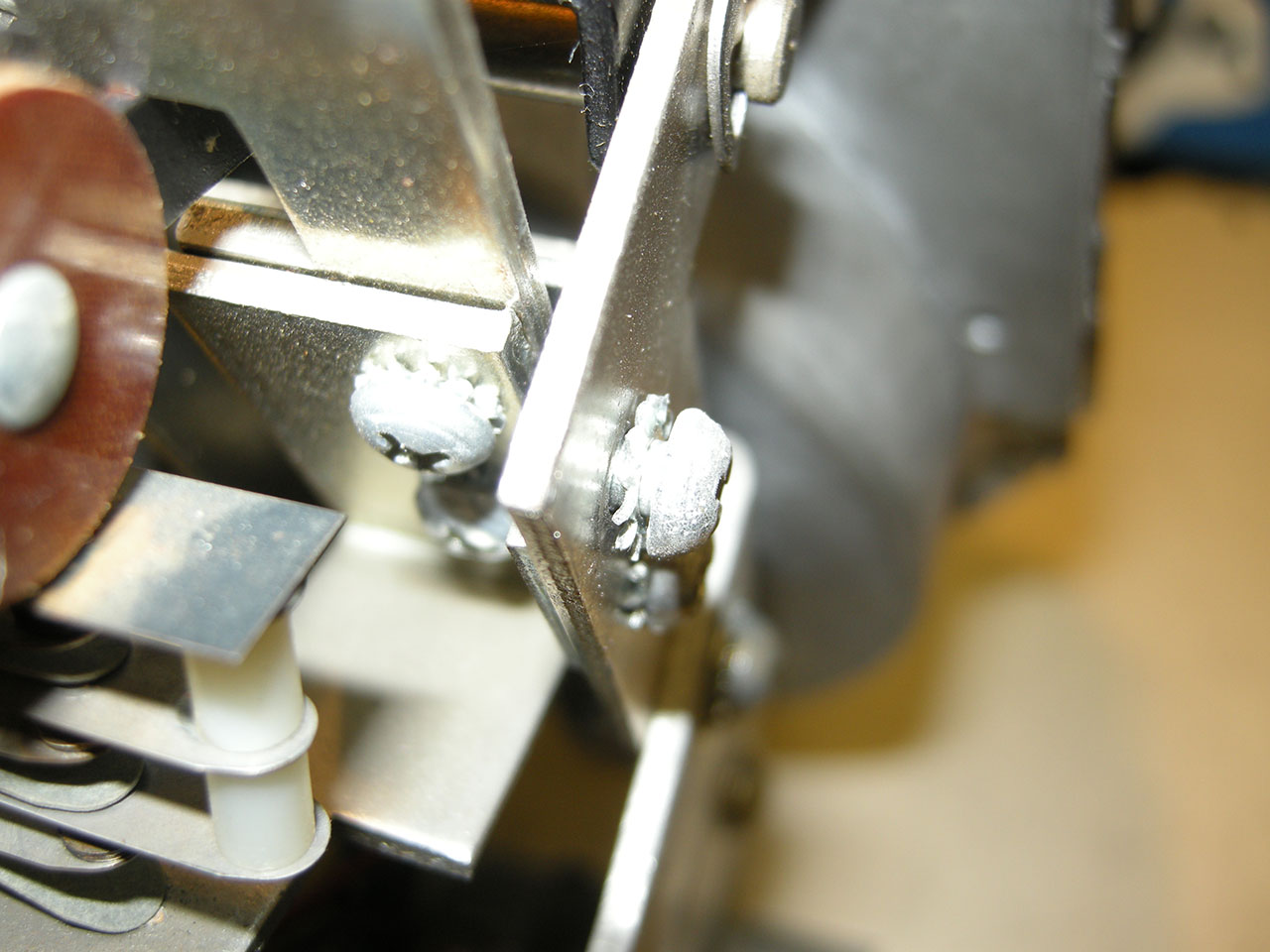

Il y avait également une vis du support des switch dont je parlais qui était dévissée, ce qui faisait bouger tout l’ensemble avec de possibles erreurs de comptage.

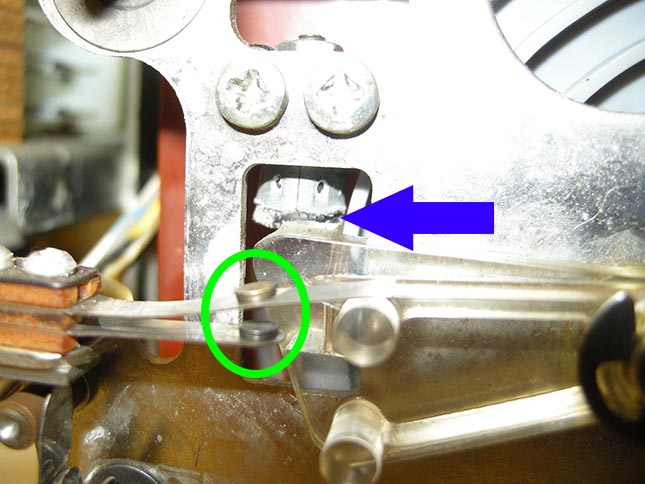

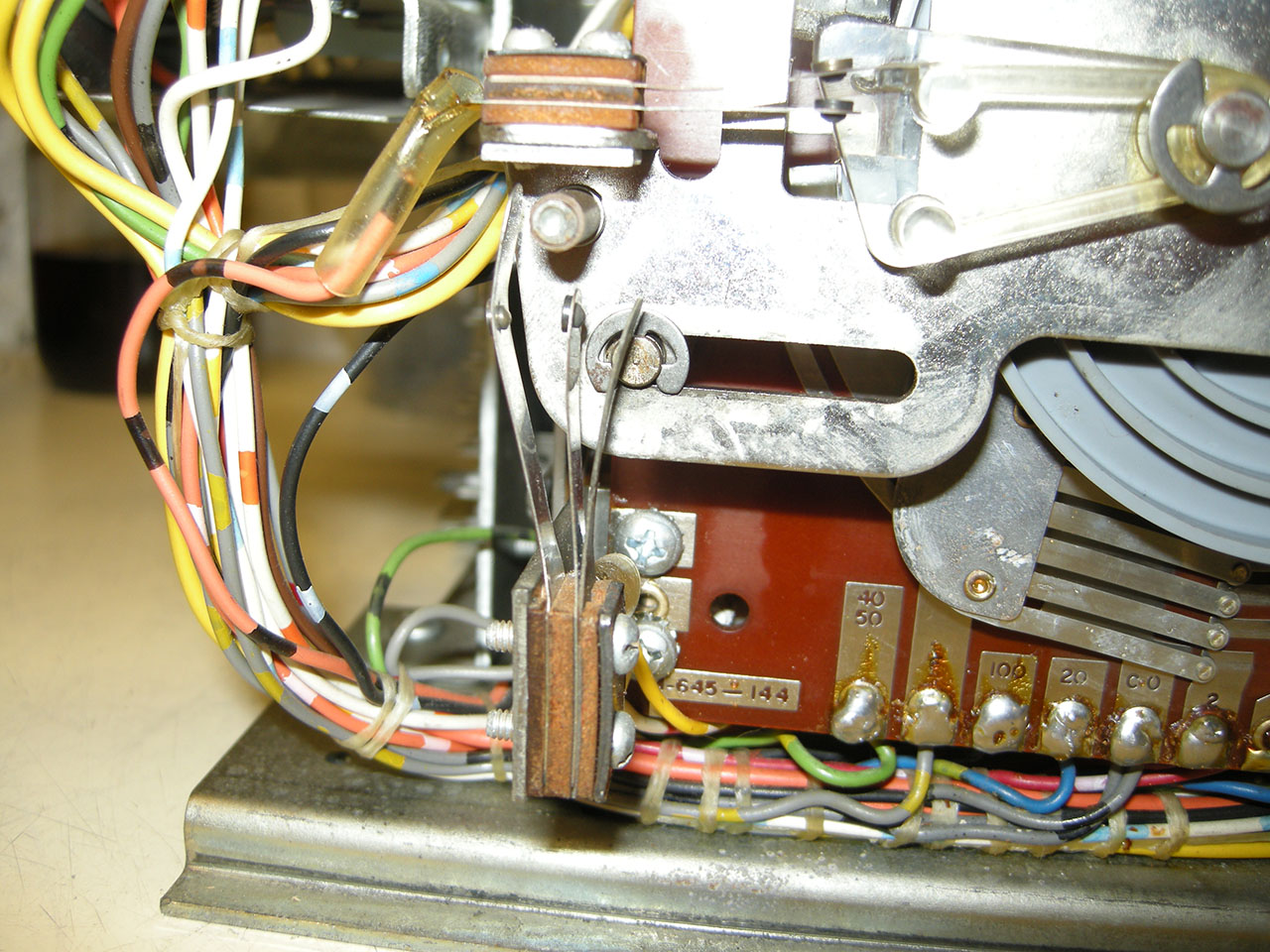

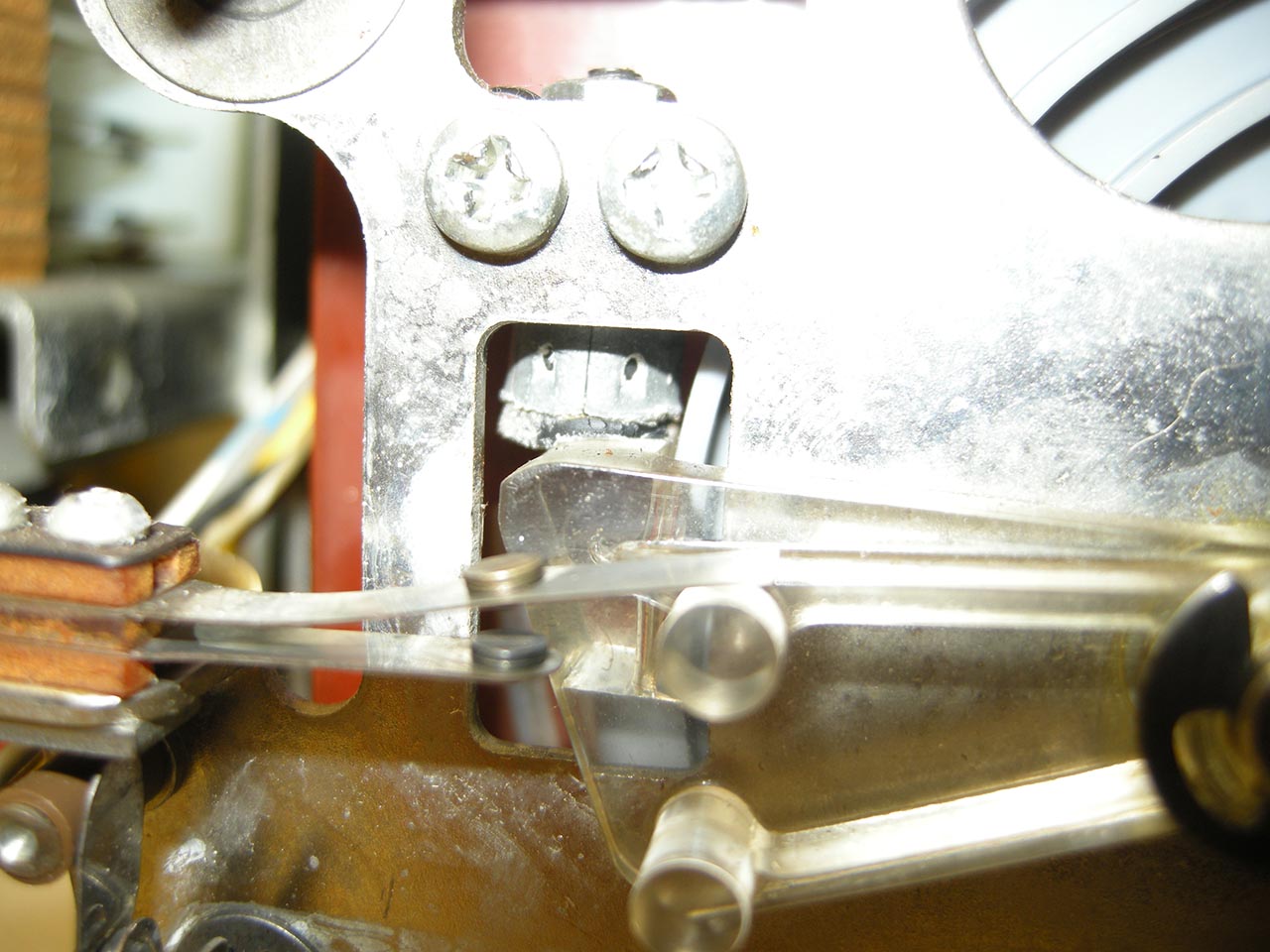

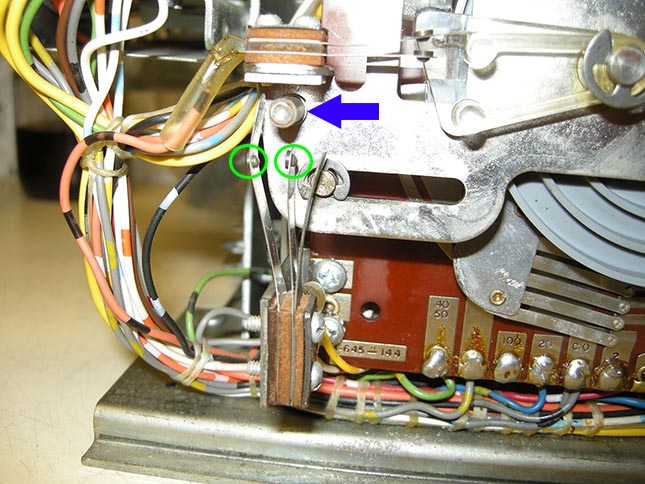

Au niveau de la plaque des contact il y a le switch en bas à gauche qui n'a pas sa position attendu au repos. Sa fonction est de s’ouvrir après avoir distribué 50 jetons sur cette machine. Je l’ai réglé car la lamelle de gauche était tordu et il restait constament ouvert.
Problème également au niveau du ZERO SWITCH qui se ferme bien au reset, mais il ne s’ouvre pas au 1er jeton mais au 2ème voir troisième. Pour le coup la butée en caoutchouc est bien usée. Je vais la remplacer…si je trouve une gomme de crayon de papier…merci à : je sais plus si c’est Chicki, AL44 ou Jack_Burton qui a donné l’astuce…
.
Je me suis mis de nouveau sur le check des éléments que Ju0077, et j’ai commencé par le hopper.
Comme déjà annoncé, tout est vraiment très propre et c’est assez rare.
Tous les contacts ont été nettoyés, il me reste à les tester avec le multimètre en me branchant sur les broches du connecteur et en vérifiant lorsque le switch est N.F et quand il est N.O si la continuité se fait en l’actionnant manuellement.
Malgré que ce soit propre, il y avait quand même 2 – 3 trucs à reprendre.
Ce hopper est de type « ELECTRICALLY STEPPED », c’est-à-dire que le passage du jeton actionne le pivot, qui lui-même appuie sur une série de switch, qui eux-mêmes activent une bobine qui fait avancer la spirale avec le peigne des contacts…bref…dans le cas de ce hopper, un cache/protection a été ajouté et la sorte de rondelle marron vient appuyer dessus ce qui pourrait entrainer un blocage du pivot. J’ai ajusté ce cache afin que cela ne frotte plus.
Il y avait également une vis du support des switch dont je parlais qui était dévissée, ce qui faisait bouger tout l’ensemble avec de possibles erreurs de comptage.
Au niveau de la plaque des contact il y a le switch en bas à gauche qui n'a pas sa position attendu au repos. Sa fonction est de s’ouvrir après avoir distribué 50 jetons sur cette machine. Je l’ai réglé car la lamelle de gauche était tordu et il restait constament ouvert.
Problème également au niveau du ZERO SWITCH qui se ferme bien au reset, mais il ne s’ouvre pas au 1er jeton mais au 2ème voir troisième. Pour le coup la butée en caoutchouc est bien usée. Je vais la remplacer…si je trouve une gomme de crayon de papier…merci à : je sais plus si c’est Chicki, AL44 ou Jack_Burton qui a donné l’astuce…
.
In: Maverick - Frankenstein - Batman Forever - Independence Day - / En prêt : The Simpsons Pinball Party - Twilight Zone
Out: X-Men Wolverine LE - Rescue 911
Machines : IGT S2000 - Super Spin Sizzling 7 / Bally 809 / 873 / S9000 /// Pusher Royal Banker / Super Flipp / Bandai Capsule Station
Out: X-Men Wolverine LE - Rescue 911
Machines : IGT S2000 - Super Spin Sizzling 7 / Bally 809 / 873 / S9000 /// Pusher Royal Banker / Super Flipp / Bandai Capsule Station
- chicki
- Dept: 42
- Rech/Achete: 0 flip
- Messages : 2237
- Enregistré le : 29/09/2005
- Niveau : Confirmé
- Pro / revendeur : non
- Localisation : Liege/Belgique
Re: Problème màs BALLY

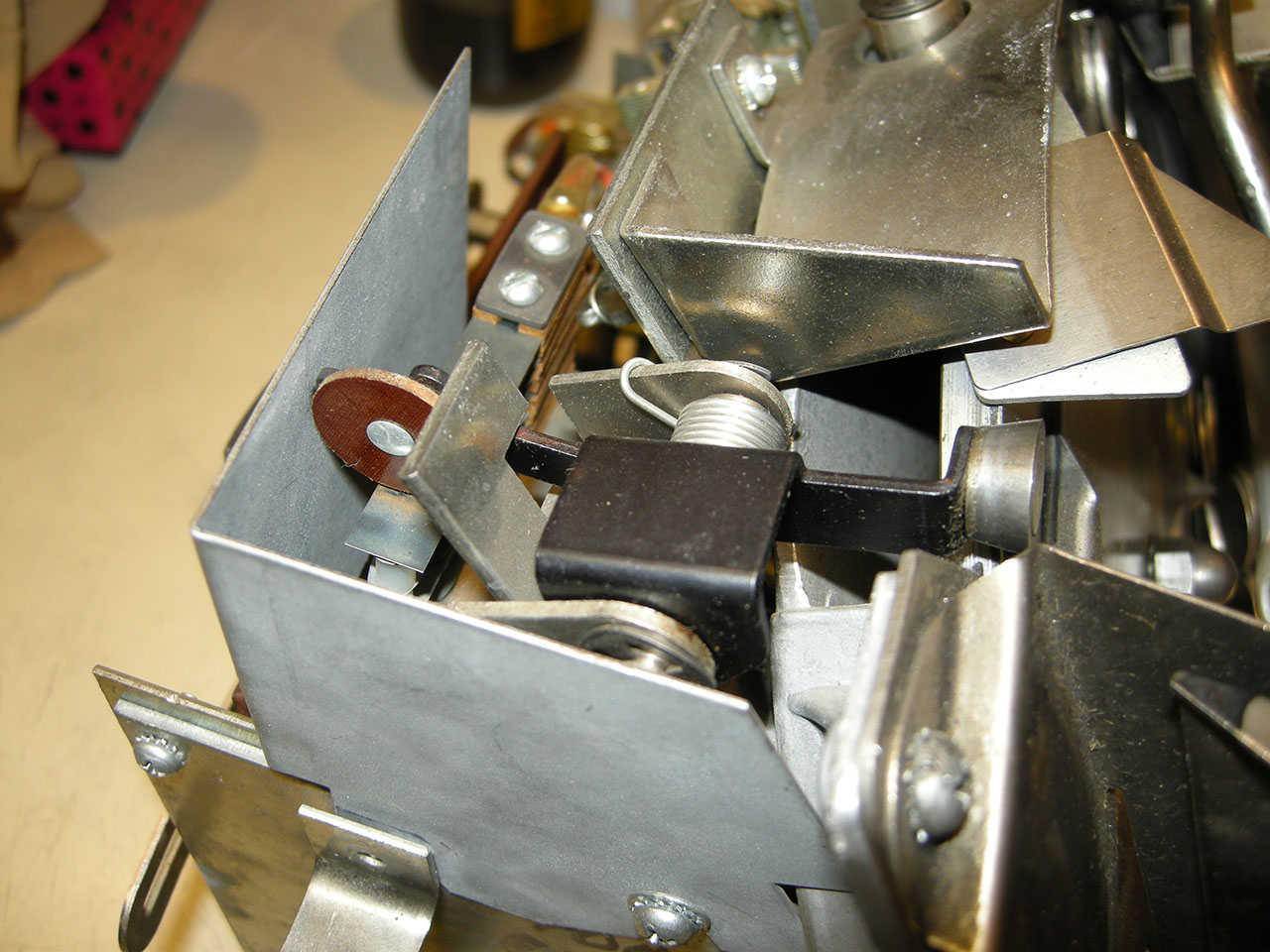

Je ne vois pas le ressort en forme d'épingle qui rappelle la bascule en plastique que l'on peut voir ici:
Réparer l'irréparable.... tel est mon challenge.
- Nurbo
- Dept: 77
- Collec Perso: 4 flips
- Rech/Achete: 0 flip
- Messages : 4210
- Enregistré le : 08/08/2005
- Pas vu depuis 2 an(s)
- Niveau : Initié
- Pro / revendeur : non
- Localisation : 77220
- Contact :
Re: Problème màs BALLY
Oui, je sais, tu m'en avais déjà parlé sur mon post sur la Bally 8 Ball, et j'avais regardé sur les autre machines et elles n'ont pas non plus le fameux ressort.
Je vais devoir aller acheter des crayons de papier avec gomme je pense
Je vais devoir aller acheter des crayons de papier avec gomme je pense
