The ball of Cthulhu - Flipper maison - 99,7% terminé

[leeoneil]

Ah oui, alors j'ai prévu de mettre des rubans LED 2812 en longueur, à l'intérieure de la caisse, comme sur le Rush LE ou le Toy Story, qui m'ont fait rêver niveau lumière.
L'idée étant effectivement des effets de suivi de bille.
Tout de suite je suis très limité car je n'ai branché que très peu de contacts, donc le jeu ne sait pas souvent où est la bille.

Voici un test en vidéo, fait tout à l'heure.
Bon désolé côté bumper on voit rien, mais ça donne une bonne idée sur les slingshot.
J'ai laissé un peu de gameplay, et on voit que j'ai encore des choses à corriger (bille coincée dans la rampe de droite, petit flipper haut droit qui ne redescend pas...)
Quand j'envoie la bille 2 fois dans le scoop, c'est pour simuler le début d'une mission, ce qui explique le passage tout en vert instantané. A terme ce sera avec un fondu ou un autre effet, je n'ai simplement pas eu le temps de peaufiner, ce ne sont que des tests.

phpBB [video]

Si vous prêtez l'oreille on entend un peu la musique et quelques bruitages (inaudibles à cause du bordel et actuellement aucune amplification).

Encore du gros taff, en ce moment je bosse sur les supports playfield/caisse.

[Franckb78]

J'ai du passer deux ou trois heures en tout sur le Rush et le Toy Story au Gavre. Tout est dans la lumière, on est d'accord

Tu peux tenter l'insert le plus risqué du monde : une saignée de 5mm en ligne droite depuis un objectif. Un profilé très transparent en forme de "U" inséré dedans. Tout ca recouvert de résine, tu obtiens un tunnel dans lequel tu glisses une bande de LED (du 144led/métre) !!!

Des capteurs a effet hall devraient suffire à détecter le passage de la bille. J'en planquerais un si possible à coté du batteur pour détecter quand tu retiens trop longtemps une bille. Un genre de mode 'concours' ou tu peux pas retenir une bille trop longtemps. Je dis ça car j'ai trouvé un peu chiant à suivre les champions il y a peu ou en multibille, il n'y en avait souvent qu'une en jeu et les autres bloquées.

[leeoneil]

J'en suis arrivé à l'étape que je craignais.

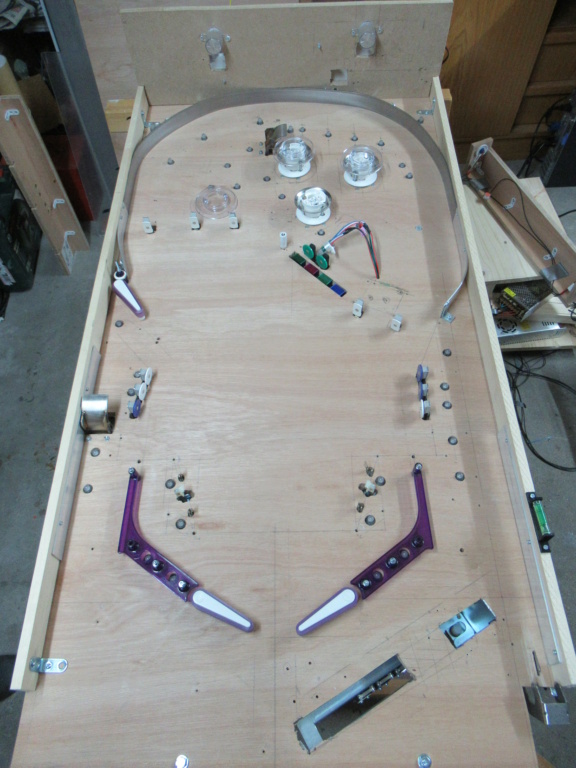

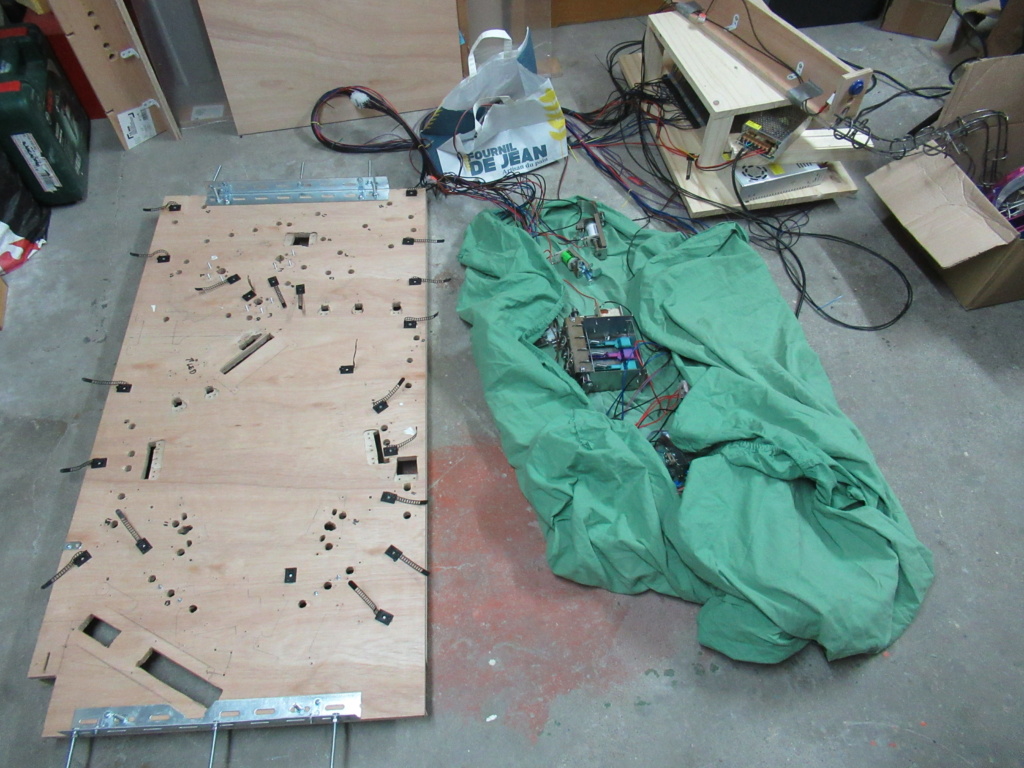

Pour ça aussi que j'avançais pas en ce moment, ça me déprime mais je suis reparti à la case départ, dans l'idée de préparer le plateau pour les inserts.

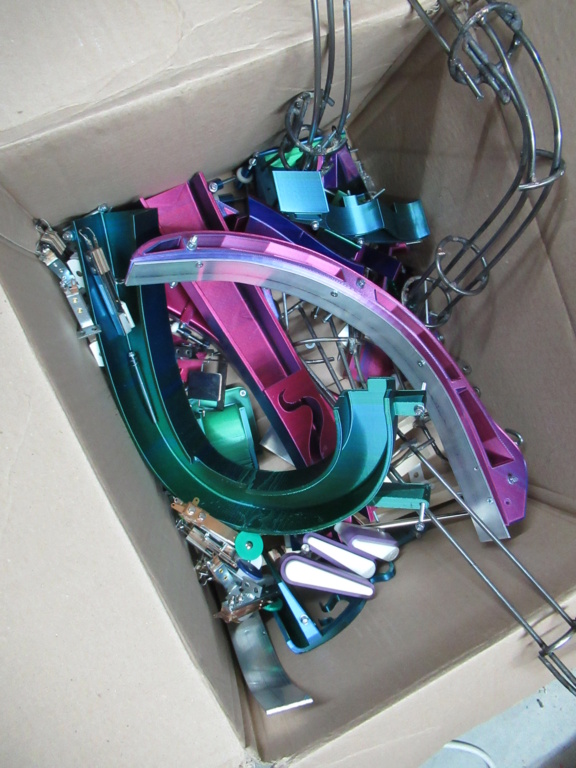

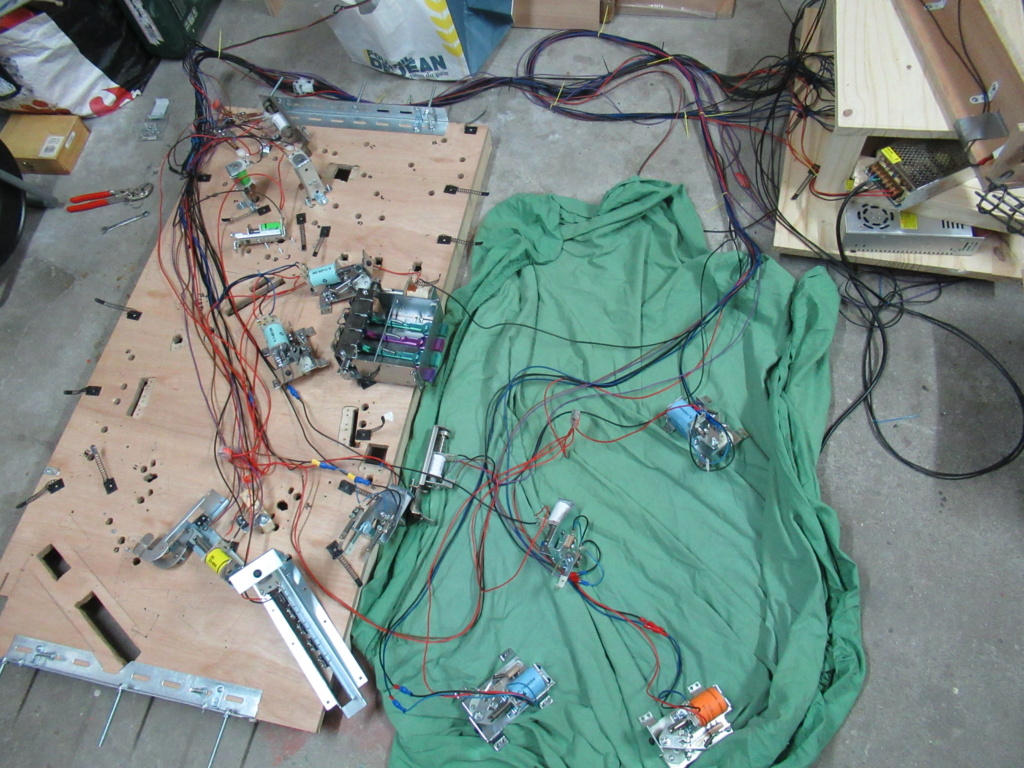

ça fait mal au cœur de tout démonter (et c'est infernal comme taff, ça m'a pris au moins 5 ou 6 heures... Bon oui je bosse comme une quiche...)

J'ai tenté sans rien débrancher, pour essayer de garder ce qui fonctionnait.
J'ai quand même du couper les led des bumpers vu comment j'avais monté ça (bien sûr je n'avais rien prévu pour les démonter telle la bonne quiche que je suis !)







Si j'arrive à rebrancher un jour et que ça fonctionne encore ce sera beau !




Là maintenant faut que je m'entraine sur un bout de planche pour faire les inserts, à suivre !

[leeoneil]

Nouvelle étape !

J'ai commencé par merder, comme d'hab' !

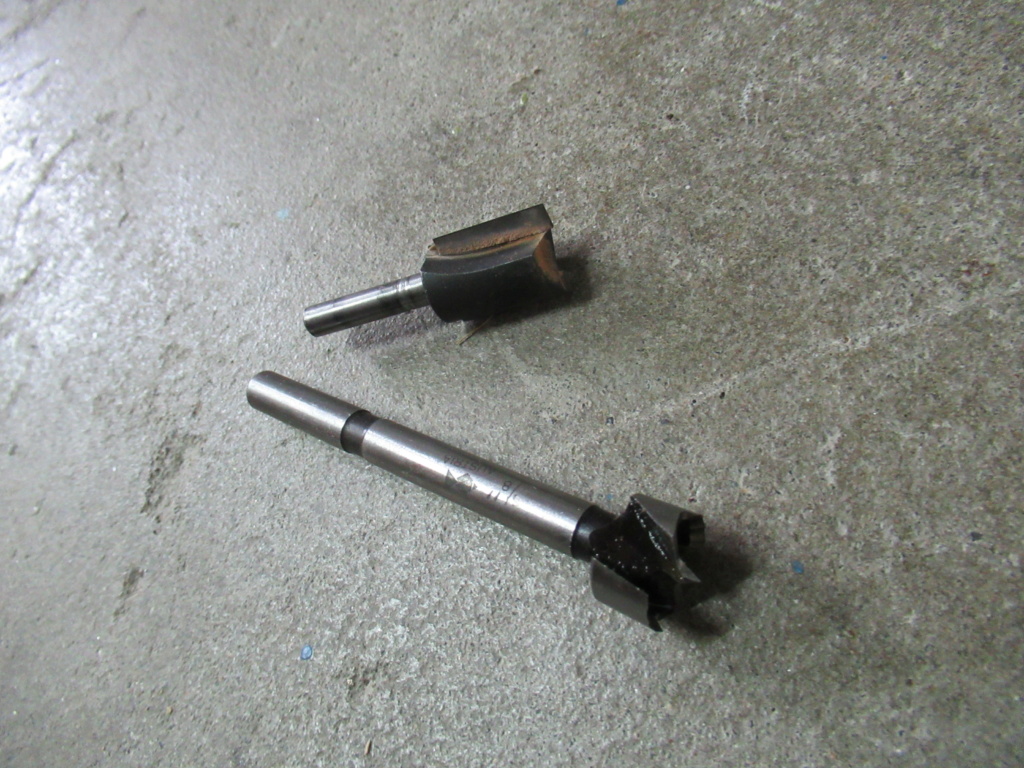

Je commence par découvrir que les mèches forstner, ben c'est des mèches (no shit Sherlock !), pas des fraises.
ça ne se monte pas du tout dans ma défonceuse, la tige est trop grande, je fais comment ?????
Oui j'ai découvert la différence mèche/fraise ce weekend
Oui je pensais utiliser ces mèches avec la défonceuse, n'ayant pas d'autre outils pour percer pile poil 6mm.



En cherchant partout des fraises forstner (ça semble pas exister), on voit qu'ils vendent en grande surface de bricolage des "guides pour perceuse", pour percer droit. Et on peut régler la profondeur !
Achat, test, bagarre, test, bagarre, énervement, échec.
Ce n'est pas du tout fait pour gérer de façon précise la profondeur....

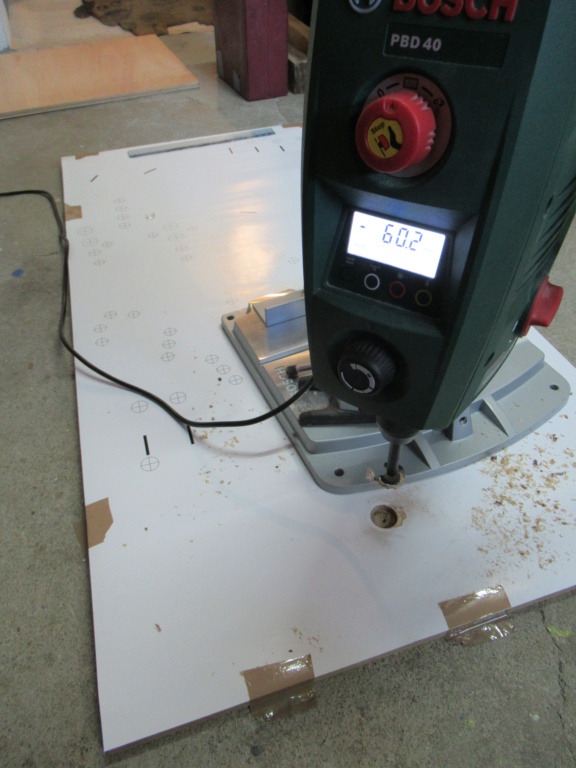

Bon, coup de bol, le pote qui me fait le dessin du playfield a une perceuse à colonne moderne, je vais l'emprunter pour voir.
Et c'est magique, c'est pile poil l'outil qu'il fallait !

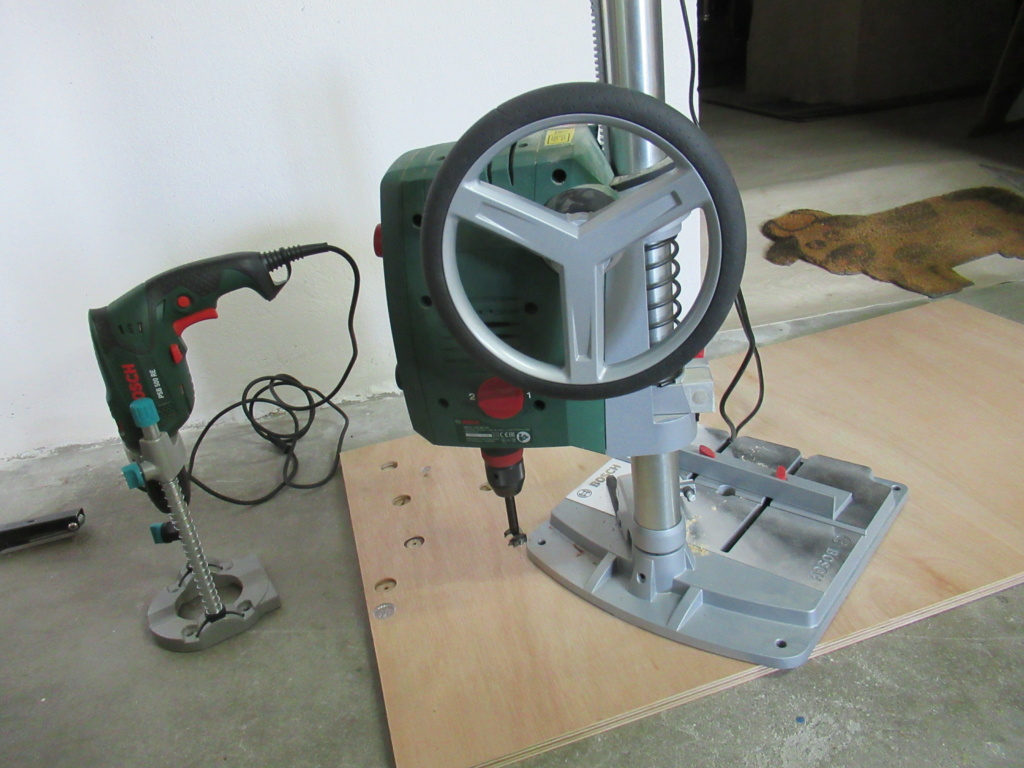

En photo, outils de charlot VS outils "pro".

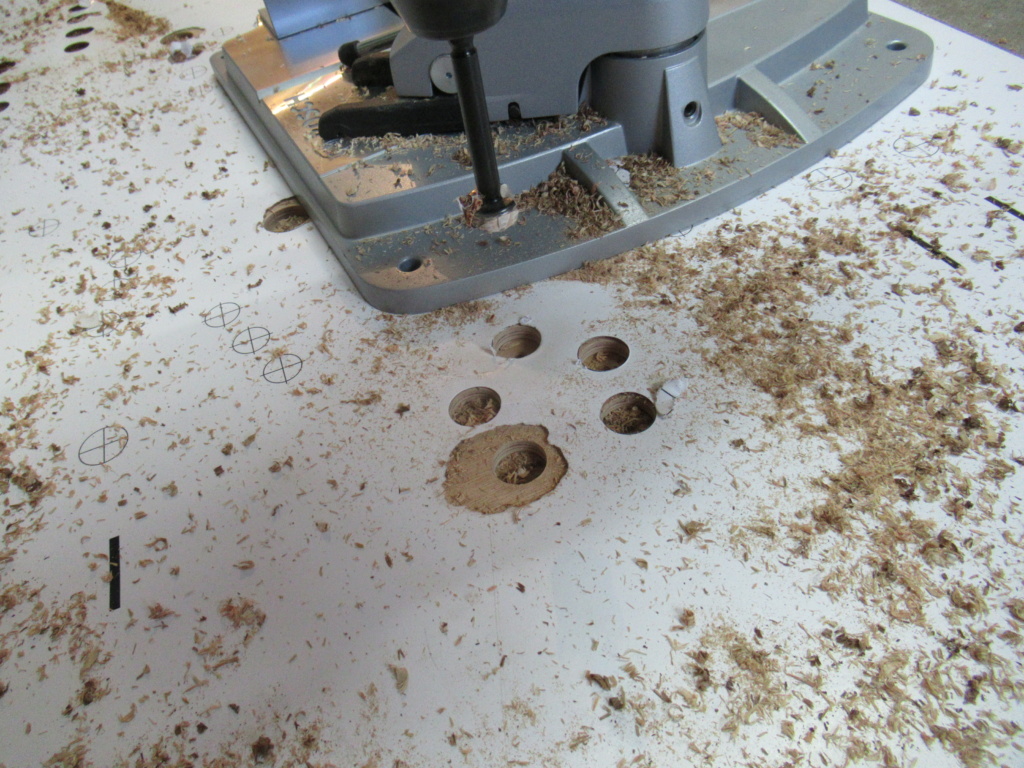

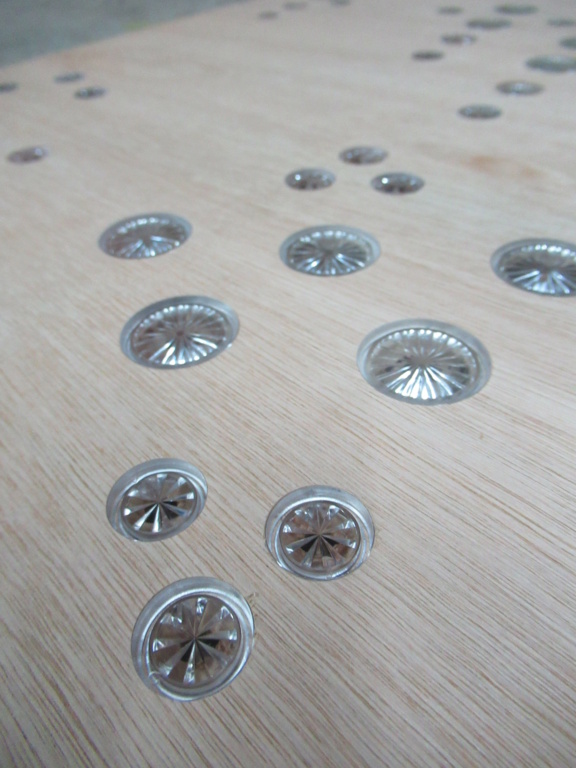

Bon, je bosse comme un gros mauvais, donc le résultat n'est pas parfait, mais c'est une super base à peaufiner, un peu de fignolage sur quelques inserts trop profonds et d'autres pas assez enfoncé. Je suppose que je peux recreuser un peu et ré-hausser avec quelque chose (on parle de 0.1 mm, donc colle peut-être ?)

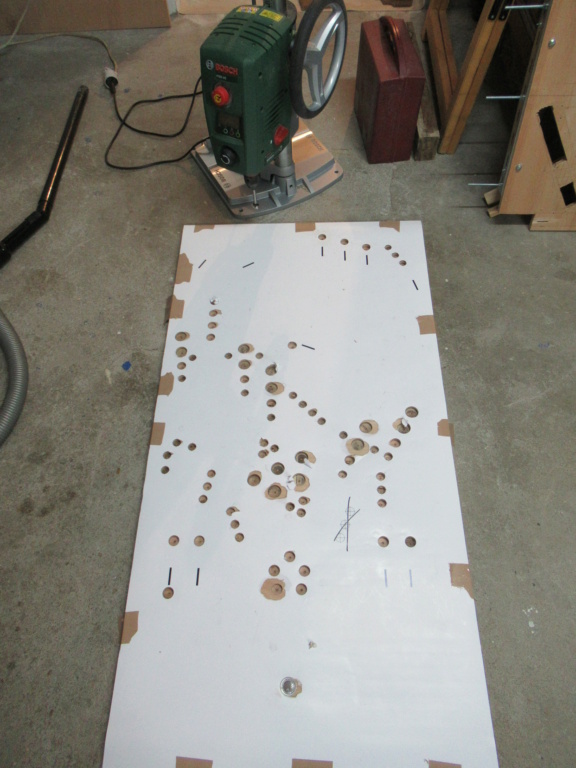

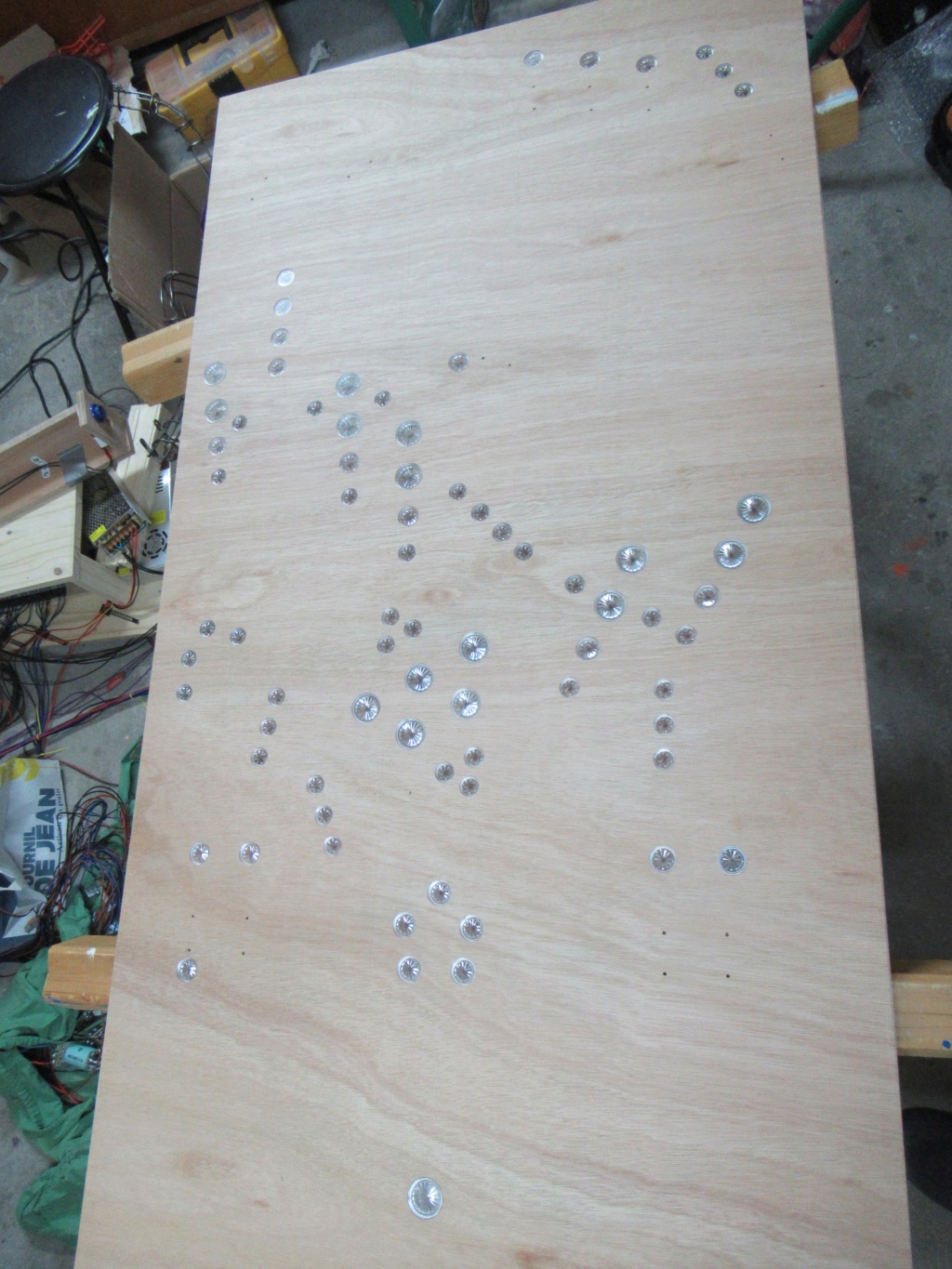

A suivre mais j'ai un plateau avec des inserts, qui a grave la classe (de loin ).


Ah oui, je repars "de zéro" avec ce plateau, histoire de faire des découpes plus propres que l'original.

[gisdutarn]

Belle réalisation!!!

Continues comme ca!

gis

[chudaboy]

excellente ta dernière vidéo.

Toujours garder l'esprit clair quand on utilise défonceuse et autre fraiseuses. L’énervement ne fait pas bon ménage avec ces machines.

La perceuse à colonne,outil de base pour l'atelier.

[YAPLUSKA]

chapeau .....quel courage....

[leeoneil]

Boah au départ c'est pas du courage, mais de l'abnégation.

Mon pote s'est vraiment lancé dans le design du plateau.
Il a fait des rush à main levée, ensuite il "repasse" le tout en vectoriel sur l'ordi. C'est un gros gros boulot, il a commencé quelques rendus qui sont vraiment biens, perso j'adore son style.
Voici son premier rush, ça vous donne une idée du chemin à parcourir.

J'aurais pu faire un montage/mélange avec des éléments existants (c'est mon métier, je bosse sur photoshop/indesign/illustrator), mais je voulais un vrai dessin avec un style bien particulier.
Le plus difficile c'est d'attendre qu'il avance.

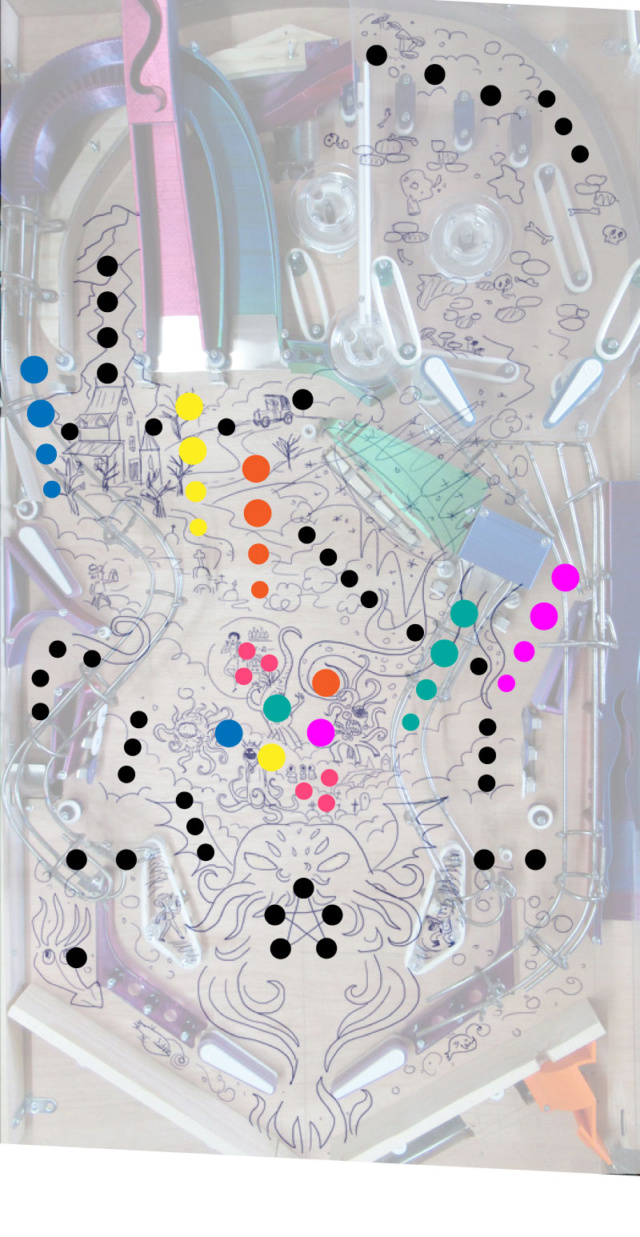

Et en test avec le plateau :


Le site du pote qui bosse dessus : https://www.pulcomayo.com/

[litchie85]

Top , inserts et rush du plateau
L'abnégation a aussi du bon:

[chudaboy]

Boah au départ c'est pas du courage, mais de l'abnégation.

De l'ENERGIE plus que du courage. Excellent !
