PROBLEME ECRAN ORIGINE !

Arnaud41 · Message par **Arnaud41** » sam. 11 03, 2006 19:04

Bonjour je possède une borne d’arcade JEUTEL

J’ai monte un PC dedans (Pentium III 733Mhz 384mo HDD de 20 Giga)

J’ai une carte Acarde Vidéo Une interface J-Pac le tout de chez Ultimarc, au passage, Andy est un gars très sympa)

Elle borne a très bien fonctionné pendant 3 ans puis en jouant un jour l’écran s’est éteint d’un seul coup !

Et pour l’écran je ne maîtrise pas trop !

J’ai une carte HANTAREX DB2

Si quelqu'un peut m'aider a réparer je suis preneur !

@+ Arnaud

Message par **thierry04** » dim. 12 03, 2006 05:48

Bonjour

Ton moniteur semble être un Hantarex MTC900, c'est assez ancien, mais en principe assez fiable !
Est-ce que les filaments du tube cathodique s'allument ?

Mesure la tension à l'endroit indiqué sur la photo (par rapport à la masse) et dis-moi s'il y a bien 128V.

Arnaud41 · Message par **Arnaud41** » dim. 12 03, 2006 11:52

Je ne trouve pas les memes composant autour des connecteurs ???

Le connecteur que tu me montre les fils vont ou de la carte à ........ ?

J'ai ça moi :

Et merci

Message par **thierry04** » dim. 12 03, 2006 17:43

Bonsoir

Il y a eu plusieurs implantations des composants, le connecteur va vers la bobine de déviation (grosse bobine conique autour du col du tube cathodique).
La tension de 128v se mesure sur les deux broches centrales du connecteur (qui sont reliées ensembles).

Regarde aussi si les filaments du tube sont alumés (éteinds la lumière de la pièce si tu ne vois pas bien).

Message par **thierry04** » dim. 12 03, 2006 17:45

Re

J'ai oublié la photo

Arnaud41 · Message par **Arnaud41** » lun. 13 03, 2006 08:54

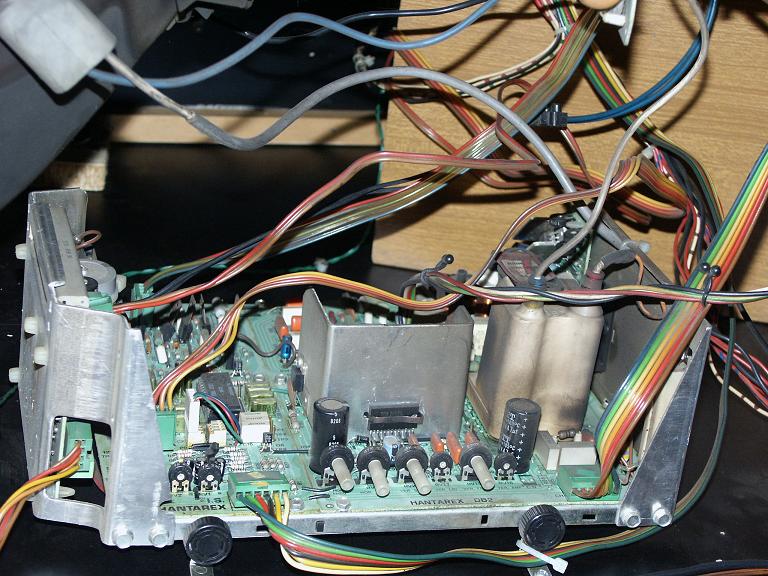

J’ai pris des photos de ce que vous m’avez demandez de faire !
Maintenant ai-je bien compris ? C’est pour cela que je préfère remettre des photos avec ce que j’ai fais pour être sur que je dise pas que c’est bon et qu’en fait c’est pas bon !

Quand j’allume la borne il me semble qu’avant il y avait une lueur orange (dans la photo du dessous) et aujourd’hui il n’y en a plus !

J’ai mesuré avec un voltmètre les deux broches (comme sur la photo ci-dessous).
J’ai 0 Volt mais la je suis pas sur de moi car sur un précèdent post vous aviez dit par rapport a la masse et moi j’ai pris les deux broches qui sont schinté !
Si c’est bien par rapport à la masse, où se trouve la masse ?
Sur l’alim ?
Sur une vis de fixation de la platine HANTAREX ?

Et suis désole mais je préfère demander confirmation car je le répète je suis vraiment pas doué dans cette parti de la borne !

@+ Arnaud

Message par **thierry04** » lun. 13 03, 2006 12:28

Bonjour

Oui c'est bien à l'endroit montré par la photo qu'il doit y avoir une lueur orange (éteinds la lumière on voit mieux).

Et c'est bein sur cette prise (photo 2) qu'il faut mesurer par rapport à la masse (masse chassis = vis de fixation).

Si tu ne trouve aucune tension (0V) vérifie qu'il y a bien du courant (128 V alternatifs) qui arrive sur la prise d'alim du moniteur (photos)

Arnaud41 · Message par **Arnaud41** » lun. 13 03, 2006 14:12

Bon j’ai fait le relevé sur le shinte et la masse j’ai entre 12 et 15 Volt

Sur la prise d’alim du moniteur j’ai 130 Vac

Donc j’en conclu que mon transfo fonctionne (j’ai même mesuré)

@+ Arnaud

Message par **thierry04** » lun. 13 03, 2006 17:36

Bonsoir

Tu vas enlever la prise ou il y a le shunt (ou tu as mesuré une quinzaine de volts au lieu de 130V) et mesurer sur la partie mâle (celle qui reste sur le circuit imprimé) sur les deux broches du milieu (celles qui sont shuntées quand c'est branché), sur une tu vas trouver .... rien ! Et sur l'autre tu devrais trouver + 130V ou même un peu plus (par rapport à la masse).

Tu vas aussi tester le transistor de THT (indiqué sur la photo).

Dis moi aussi, ton moniteur, tu l'as vu fonctionner ? Ou tu l'as eu comme ça ? Ou bien suite à une manoeuvre/modif quelconque il est tombé en panne ?

Arnaud41 · Message par **Arnaud41** » lun. 13 03, 2006 18:45

Non j'ai mesuré sans débrancher le connecteur je vais le débrancher et tester ! Et en débranchant j'ai rien sur une et sur l'autre j'ai 57.6 Vdc

Et oui je l'ai vu marcher le moniteur pendant plus de 2 ans et un jour en jouant écran noir et une sensation d'odeur brûlé mais en regardant je vois aucun composant cramé !!! Mais il y a toujours eut une odeur de chaud depuis 2 ans !

Et comment teste tu le transistor ?
