PROBLEME ECRAN ORIGINE !

Arnaud41 · Message par **Arnaud41** » mer. 15 03, 2006 12:51

Entre temps j'ai cherché sur la ventouse et la THT !

Tu mets simplement un fil avec des croco dessus pas de resistance ou autre ???

Par contre moi sur la ventouse j'ai deux ou trois fils ??

Si je décharge un seul ça suffit ???

@+

Message par **thierry04** » mer. 15 03, 2006 18:57

Bonsoir

Tu fais exactement comme sur la photo et il n'y aura pas de problèmes, il y a beaucoup de "on-dit" sur la THT, cette ventouse inspire la crainte au néophytes !

Il faut dire que certains entretiennent l'obscurantisme !

Je dépanne des moniteurs (entres-autres) depuis 1973, j'ai commencé avec des modèles à tubes ... J'ai toujours vu la crainte dans le regard des spectateurs d'un dépannage de moniteur ...

Arnaud41 · Message par **Arnaud41** » mer. 15 03, 2006 19:11

Ok je fait ça dès que les enfants seront couché :D

Arnaud41 · Message par **Arnaud41** » ven. 17 03, 2006 16:31

Bon j'ai démonté la THT puis j'ai démonté la carte la carte vidéo les diodes sont bonne et pas de composant cramé ni de soudure défectueuse !

Par contre je n’ai pas testé les gros transistors parce que je ne sais pas comment les tester

Si quelqu’un sait je prends !!!

@+ Arnaud

Message par **thierry04** » ven. 17 03, 2006 17:25

Bonjour

Ce que tu dois vérifier c'est la carte alimentation du moniteur (photo 1)

Pour "tester" un transistor avec un multimètre c'est assez facile :

Le transistor se comporte comme deux diodes (à l'ohmmètre) (photo 2)

Pour les gros transitors du moiteur (NPN) le brochage est comme indiqué sur la photo 3.

Arnaud41 · Message par **Arnaud41** » ven. 17 03, 2006 18:16

Oui c'est bien cette carte que j'ai demonté, les diodes laisse passer dans un sens pas dans l'autre !

je vais voir pour les transistors

Par contre pour tester les transistor il faut les demonter ???

Les diodes j'ai reussi sans mais les transistor on peut ???

Merci

Message par **thierry04** » ven. 17 03, 2006 19:50

Bonsoir

Pour les petits transistors, on arrive à les tester sans les démonter, pour les transistors de puissance (les gros), il vaut mieux les déconnecter.

Arnaud41 · Message par **Arnaud41** » sam. 01 04, 2006 21:52

Bon ne trouvant pas la panne j’ai complètement changer le dispositif vidéo !

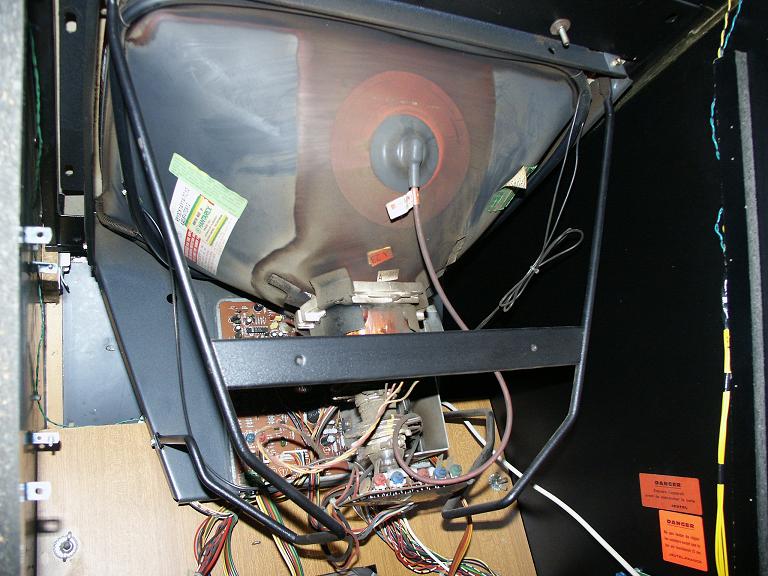

J’ai mis ça :

Ca a l’air assez récent (sur le circuit imprimé il y a marqué Kortek et sur le tube il y a marqué Hantarex)

Par contre j’ai un problème je peux régler tous (couleur, alignement vertical, luminosité etc..)
Sauf que je ne trouve par comment on réduit l’image horizontale et comment on la déplace horizontalement !
Et quelque fois j’ai la moitié de l’écran qui devient noire !
J’ai aussi un dégradé noir sur la partie gauche de l’écran !

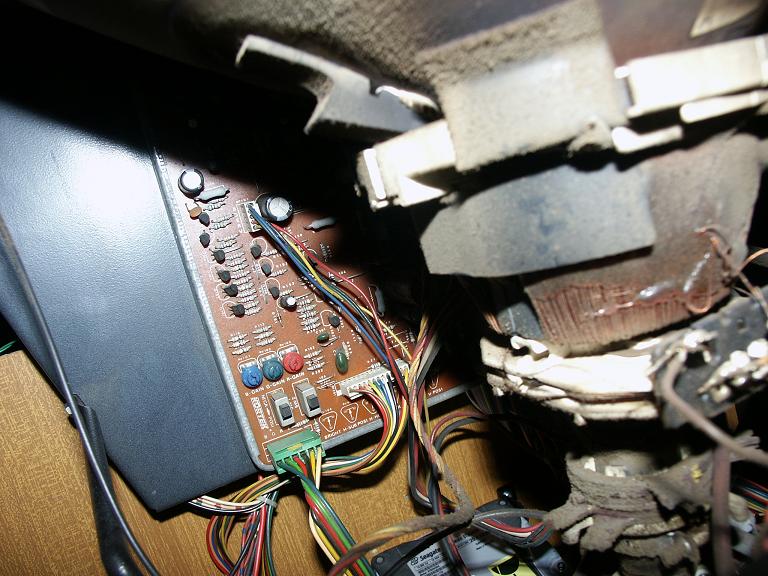

Sur ce petit module je peux régler verticalement mais pas horizontalement !

Si quelqu’un peut m’aider !!

A et si quelqu’un connaît le model et ou je peux trouver de la documentation dessus !

@+ Arnaud

Message par **milan** » sam. 01 04, 2006 22:29

Arnaud - R11 Turbo a écrit :...Par contre pour tester les transistor il faut les demonter ???...

Te serait-il possible de ne pas écrire en permanence en gras ?

ça n'amène rien de plus à tes messages !

Merci

Message par **thierry04** » dim. 02 04, 2006 06:16

Bonjour

Je ne connais pas ce modèle ! Désolé
