Changer le support des piles sur CPU.

[lefort]

Des piles qui coulent et qui oxydent tout.
Ce sont les séga qui en sont les victimes maintenant !

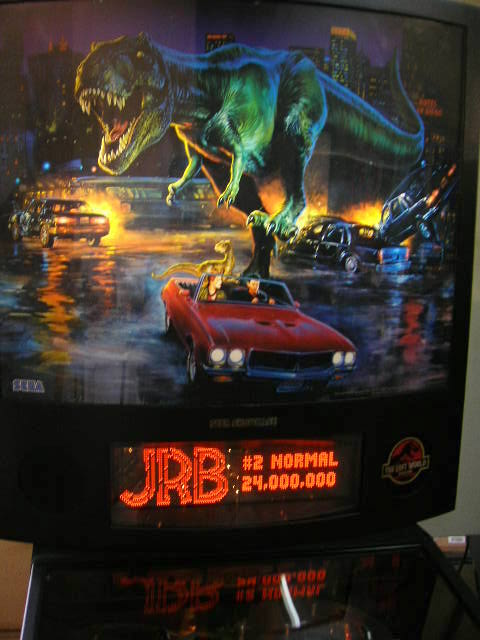

Je vient d' avoir un lost world et un x file
(regardez ma cpu les dégâts)

Attendez pas la panne!!
Cela peut vous couter très chère.



Petite astuce qui coute presque rien :
Flipper éteint bien sur, débrancher la cpu.
Déserrez les vis de la cpu.
Sortez la cpu du fronton.
La poser sur un chiffon ou une plaque de bois

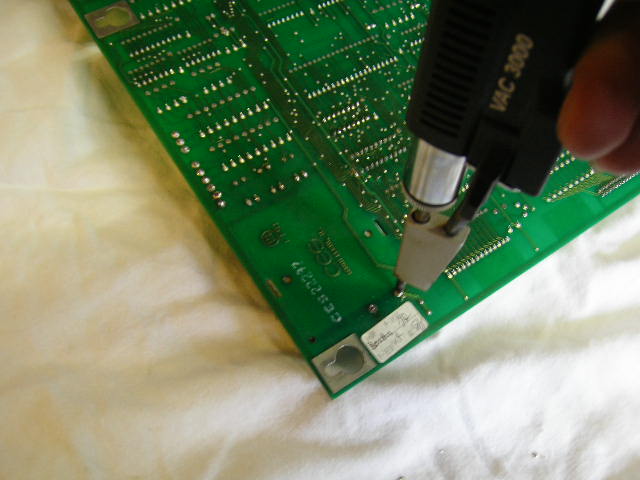

Dessouder le boitier de piles


Prendre les mesures

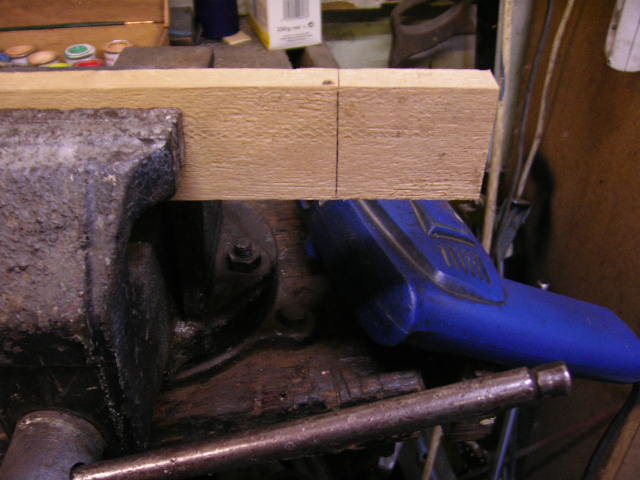

Coupez une petite planchette

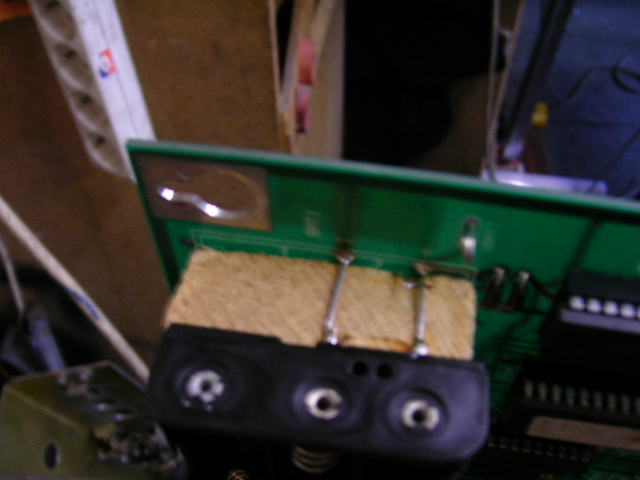

Vous avez deux trous dans le support de piles, là où passe le petit collier qui maintien les piles.

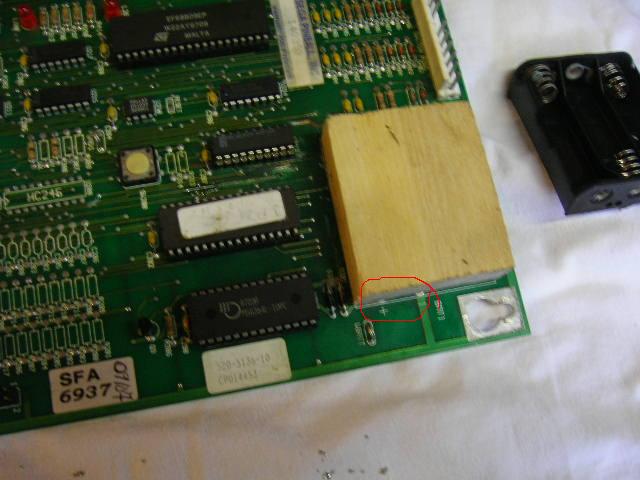

Mettre la planchette faite attention qu'elle ne dépasse pas sur les broches du boitier.

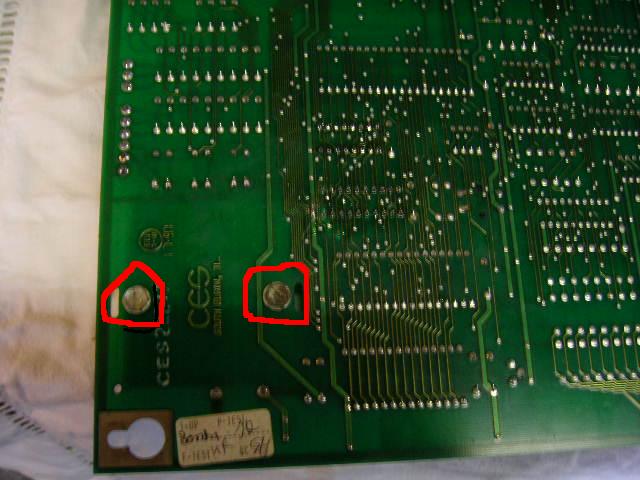

Mettre deux vis derrière la cpu pour fixer la planchette.


Retournez la cpu et mettez deux petites vis coniques ou dit à tête fraisée pour ne pas gêner les piles dans le boitier.


Et faite dépasser de 1 mm les deux broches du boitier pour les soudures.

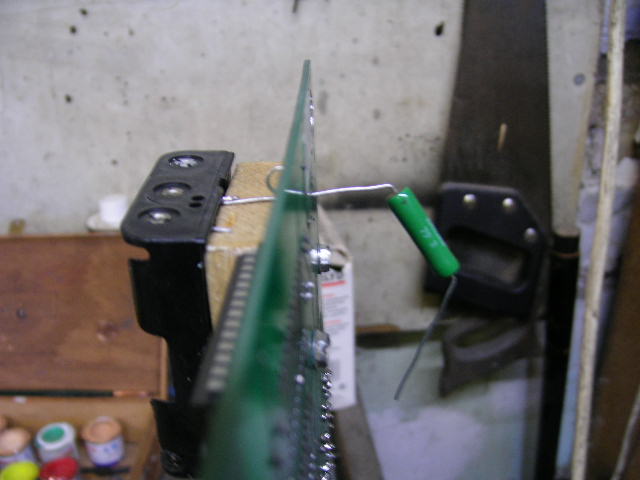

Ensuite passez une tige jusqu'au broches
(Moi je prend une patte de résistance).


Je soude la patte sur le support et ensuite sur le circuit.
Je coupe la tige et soude l'autre patte.

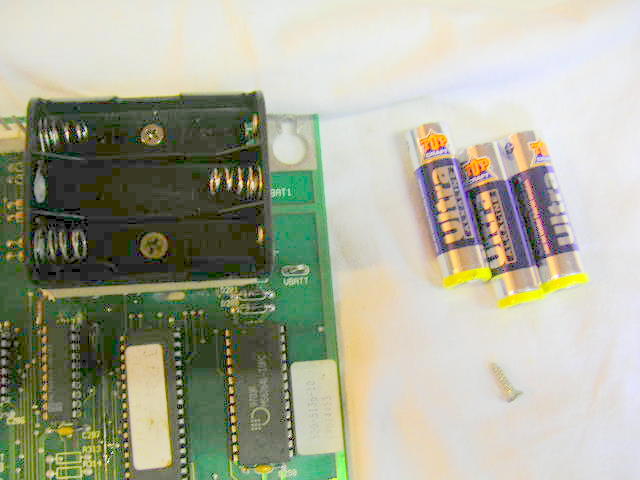

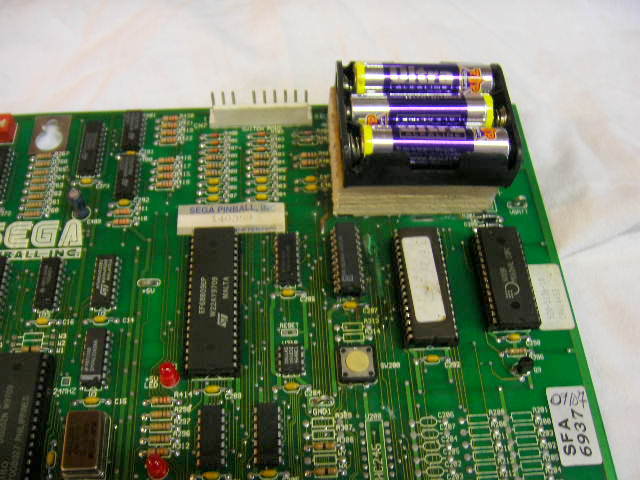

Maintenant je remet les piles.



A l'allumage le son est très fort. C'est normal attendre.
Qu'il sois bien allumer et baisser le son.
Refaire la programmation complète.
Vous être tranquille.

[yann]

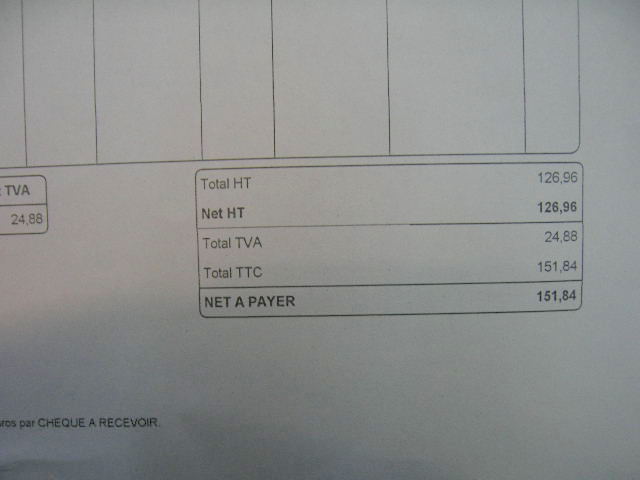

T'as payé 151€ pour changer un support de pile ?
ou c'est le coup du litre de vinaigre ?

Et pourquoi un morceau de bois ??? si gros ?

merci pour ta participation.

[jb]

je pense qu'il vaut mieux deporter les piles car meme avec ton morceaux de bois,l'acide peut couler sur la cpu,elle peut ruisseler le long du bord de ton morceau de bois.......

[pic]

dites moi si je me trompe,
les piles qui coulent sont des piles qui commencent à être hs ou bien parce que le flip a été eteint trop longtemps ou mal entreposé?
des piles neuves ne coulent pas?
chaque changement de piles provoque une réinitialisation et une remise à zéro des scores du flip?
il parait que les piles rechargeable ne coulent pas,alors pourquoi ne pas les utiliser plus souvent?

[lefort]

non la facture n'est pas pour le support de piles, mais panne deux c.i de changer dont un avec support de c.i et si je me rappel c'est u123 et u124 +2h30 de recherche de panne!!
pour pic69 les piles d'origine était trop vielle et c'est pour ca que je prévient les détenteurs de séga si ils n'ont jamais changer les piles il est temps!
pour des rechargeable il y a risque en cas de non fonctionnement très long
mais un dot chez toi reste pas longtemps éteint :-°:
pour jb oui mais la elles doivent couler beaucoup quand même
il est possible de les fixer sur un coter quoi que pas très large comme fronton et moins pratique

[fred_c]

dites moi si je me trompe,
les piles qui coulent sont des piles qui commencent à être hs ou bien parce que le flip a été eteint trop longtemps ou mal entreposé?
des piles neuves ne coulent pas?
chaque changement de piles provoque une réinitialisation et une remise à zéro des scores du flip?
il parait que les piles rechargeable ne coulent pas,alors pourquoi ne pas les utiliser plus souvent?

Oui des piles qui coulent sont bien des piles anciennes.
Non les piles neuves ne coulent pas.

Les piles rechargeables sont des batteries et elles font 1,2V alors qu'une pile est de 1,5V. Ca doit être suffisant mais il faut ouvrir le fronton à chaque fois qu'il faut recharger les batteries.

[romain]

Le bout de bois a l'avantage de boire l'acide si jamais les piles coulent.
ça demande bien moins de temps et d'argent de mettre une pile 4.5V en bas du fronton et de souder 2 fils pour aller jusqu'à la CPU, bien que même avec ça la CPU arrive encore a se faire bouffer par l'acide... si certains veulent plus de détails, j'expliquerai.

@+ et changez vos piles régulièrement !! (tous les 1-2 ans) pour ce que ça coute...

[yannick 57]

Oui, je pense aussi, là c'est comme soigner le mal à moitié, on ne fait que retarder le moment fatidique, alors t'en cas modifier, autant le faire en suppriment tout risque pour nos chers (et chères !! ) CPU, surtout que c'est simple et radical, donc déportons tout simplement les piles dès que nous mettons la tête dans un fronton...

[Madmax61]

chaque changement de piles provoque une réinitialisation et une remise à zéro des scores du flip?

Si le flipper est hors tension oui !
Moi j'allume le flipper et je change les piles le flipper allumé, de cette manière je conserve mes scores ! (Par contre si tu doit faire la manipulation du déport de pile il faut le faire hors tension !

Moi aussi j'ai utilisé un déport des piles mais au lieu de les laisser sur la carte je les mets dans le bas du fronton dans un coin ou il n'y a rien de cette manière si elles coulent elles n'abiment rien.

[zimzim57]

Bonjour !

J'utilise des piles 1.5 v lithium (meme format que les alcalines) : elles sont plus chères à l'achat, mais date limite : 2020 !
là, vous etes tranquille et pas de risque de coulure !
