mais la commission de sécurité vous casse les noix avec la mise à la terre ?
Allez, on s'y met, y'en a pas pour plus de 20mn...

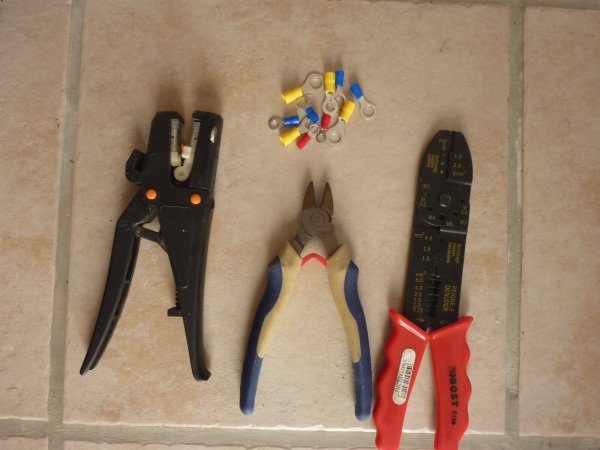

Matos nécessaire :
- pince coupante
- pince à dénuder
- pince à sertir
- quelques cosses "anneau" à sertir
- du cable "terre" jaune et vert (ou vert et jaune), 1.5²
- un cable d'alimentation 3 conducteurs (Ph + N + Terre), 1.5m ou 2m de longueur
- une prise male avec terre
- un multimetre
Sertissage
Je vais pas m'étendre sur le sujet, surtout que les pinces ont un code couleur qui indique où écraser les cosses...

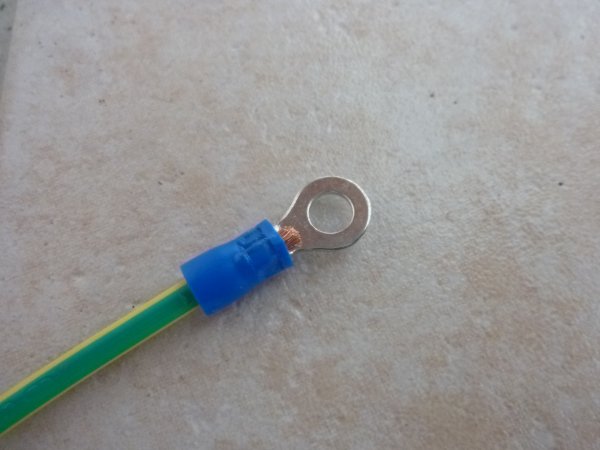

Ca donne ca :

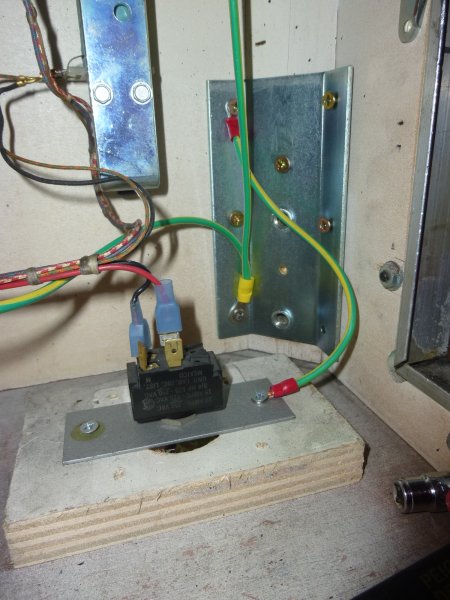

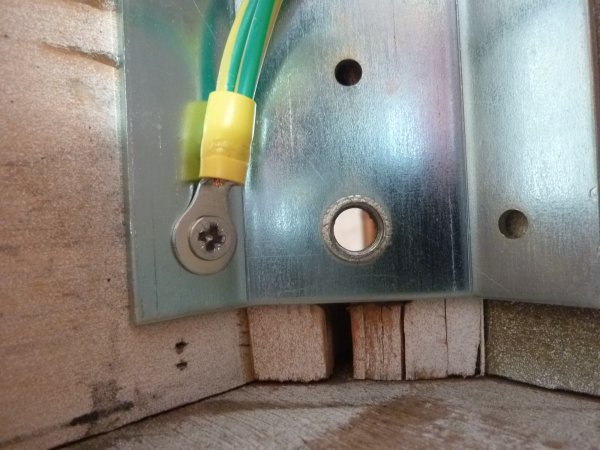

Ensuite, vous connectez tout ce que vous voulez.
Perso j'ai relié :
- les supports de pieds
- la porte qui est en contact avec la manchette
- le lance bille
- la plaque de l'interrupteur sous la caisse
Je n'ai pas fait les sides rails qui ne sont en contact avec rien et surtout sans ecrou pour se relier.

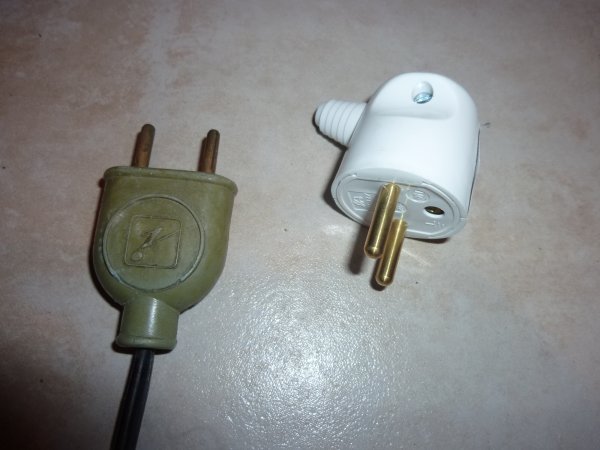

On change le cable et la prise

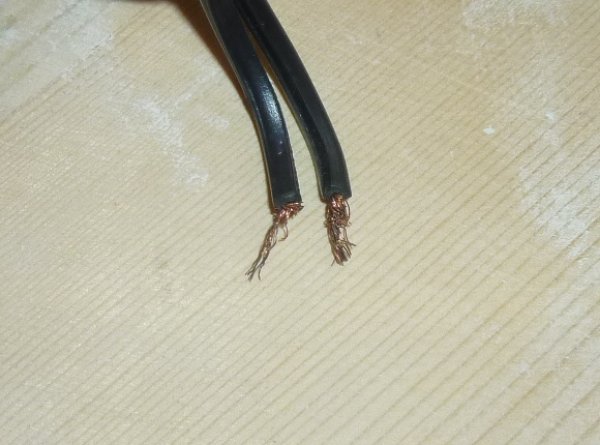

On voit que ca meritait une visite... vu le peu de fil qui restait...

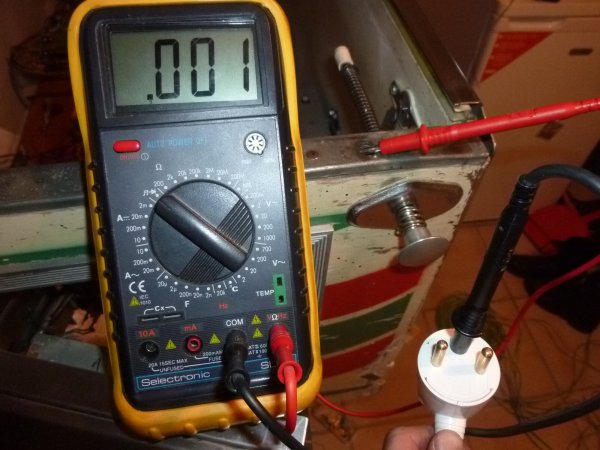

Enfin on teste toutes les parties reliées en connectant un multimètre en Ohmmetre (ou test de continuité) entre la terre de la prise et chaque partie métalique à contrôler.
Ca doit indiquer une valeur proche de 0. Ou biper.
Voila, c'est fait.
J'ai passé plus de temps à faire les photos et à poster l'article qu'à mettre ce flip à la terre.
Pour vous dire à quel point c'est accessible comme manip.
