Voilà ce qui ce passe de temps et temps sur le tz .

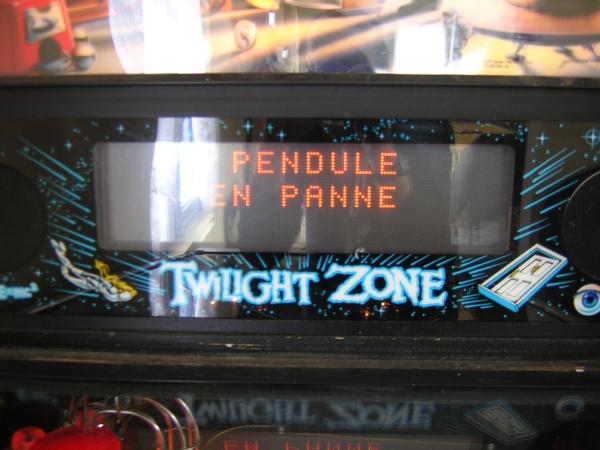

d abord pourquoi affiche t’il PENDULE EN PANNE ?

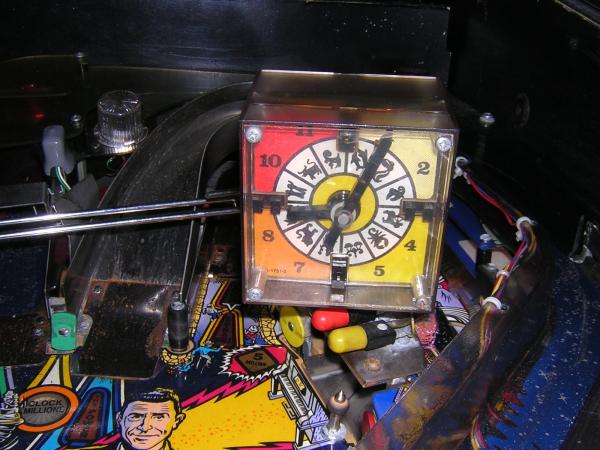

a la mise sous tension ou au lancement d une partie la pendule doit s initialiser ,les aiguilles doivent ce retrouver a la position 12 h.

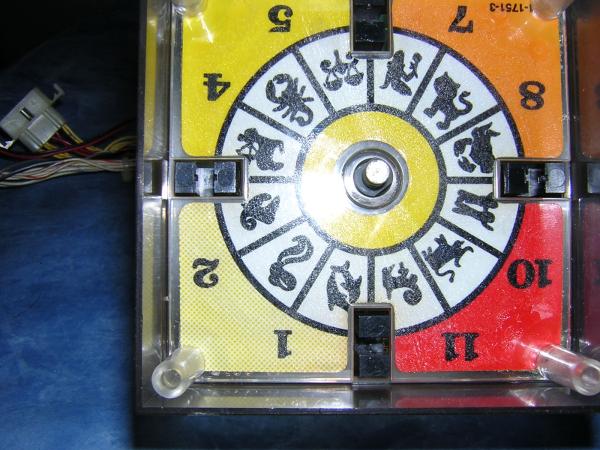

la position des aiguilles est repérer par la cpu par l intermédiaire des optos qui sont au nombre de 8 dans la pendule du tz (4 pour les minutes 4 pour les heures).
Si les aiguilles ne s arrêtent pas sur la bonne position il y auras donc un message d erreur .

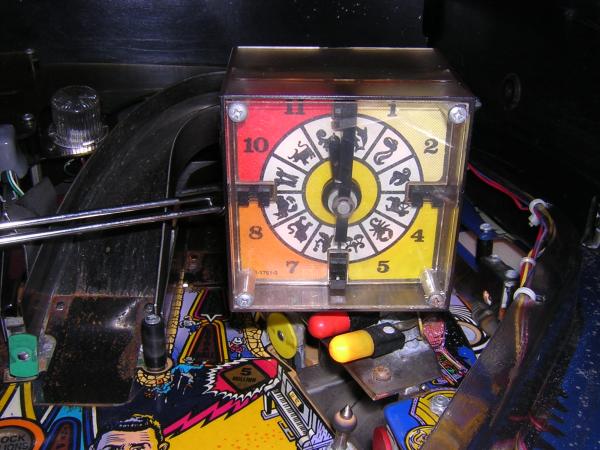

Voici sur quelle position s arrêter la mienne d ou le message d erreur.
Ce qui justifie donc un démontage pour regarder cela d un peu plus prés.
Le fait que les aiguilles ne s arrêtent pas au bon endroit peut être du a un probleme d optos .
Voici donc comment démonter cet pendule.
D abord enlever toutes les billes du flipp ne pas oublier celles du gumball.

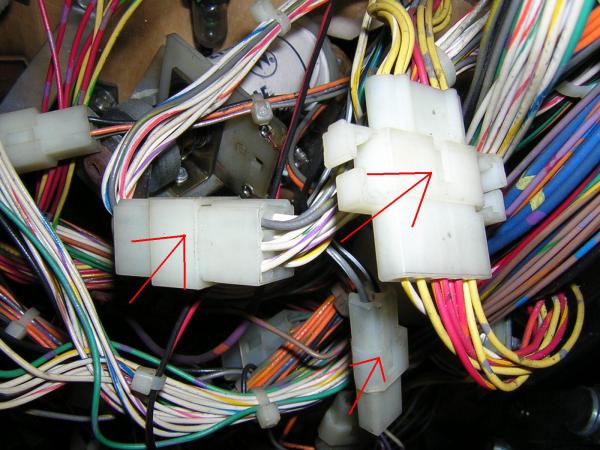

Ensuite mettre le plateau a la vertical pour débrancher les connecteurs.

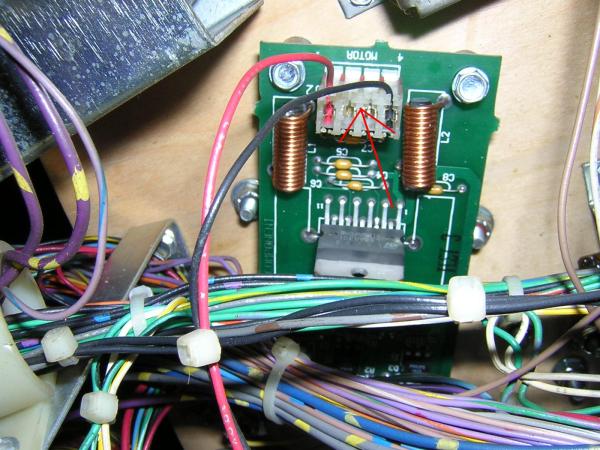

Ne pas oublier celui du moteur
Remettre la plateau en position horizontal .

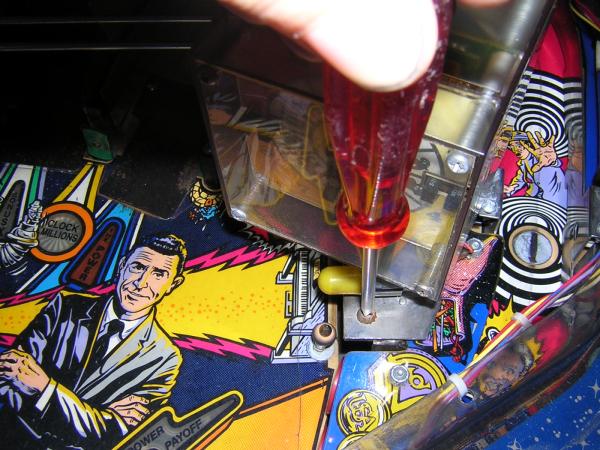

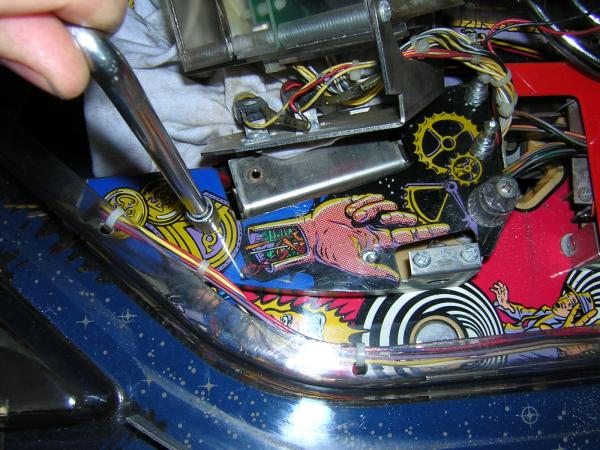

Demonter la vis de fixation de la pendule.
Puis démonter le décor du dessus .
Afin de faire passer les connecteurs a travers le plateau.

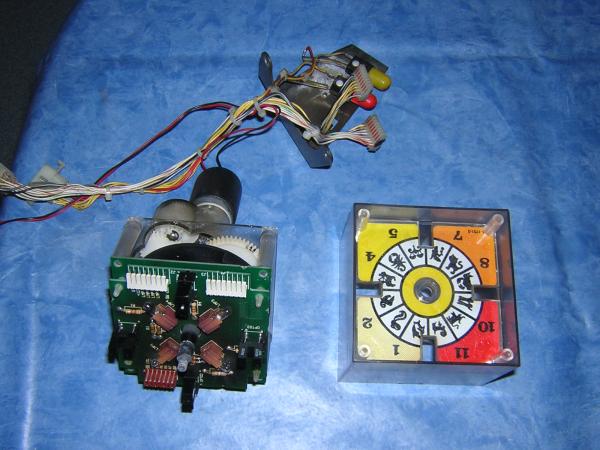

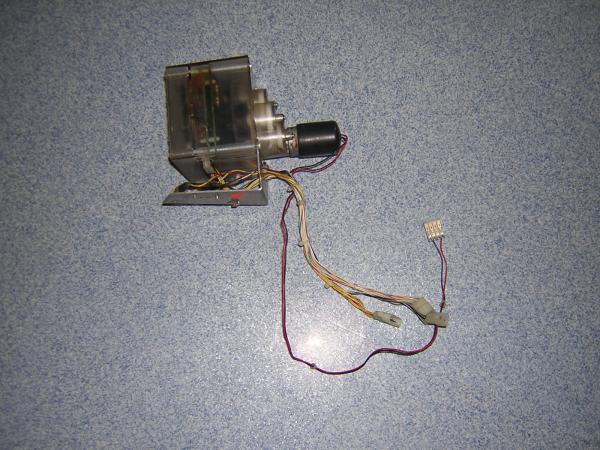

Apres ceci voilà donc cet fameuse pendule en dehors du flipper.
Maintenant il faut la démonter

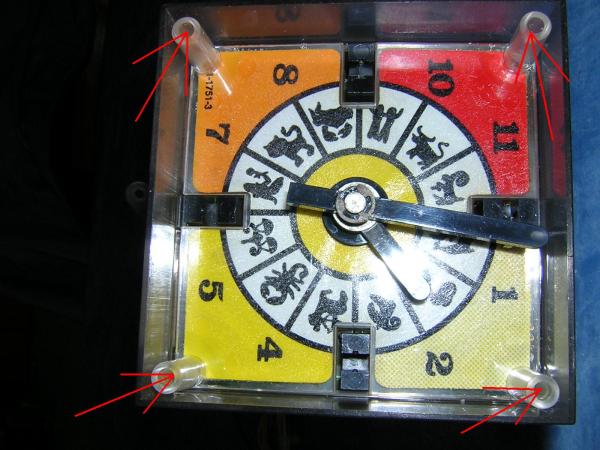

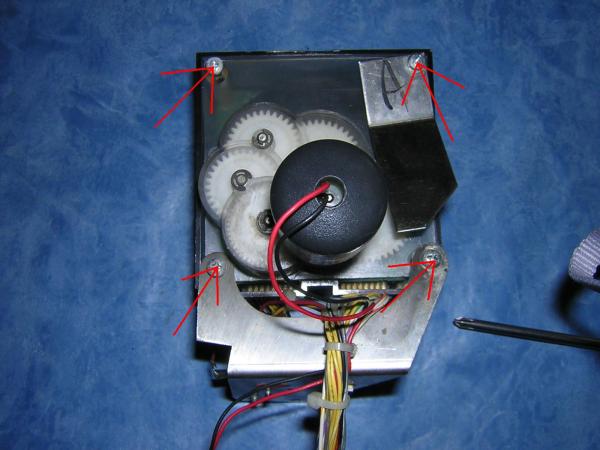

Pour cela il faut dévisser les 4 vis de l avant et les 4 vis de l arrière
Enlever le capot avant pour avoir accès aux aiguilles .
Bien repérer la position des aiguilles et faire sauter le clips .

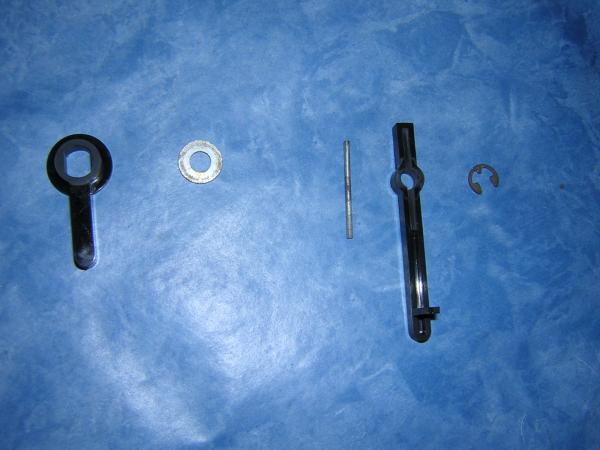

Enlever délicatement les aiguilles.
Débrancher les connecteurs et maintenant on ouvre le tous pour sortir les cartes.

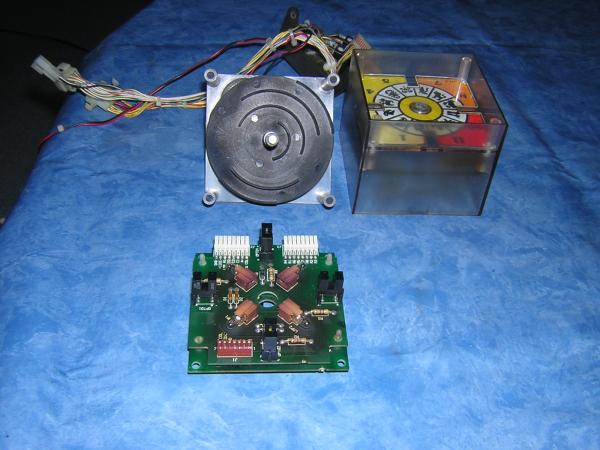

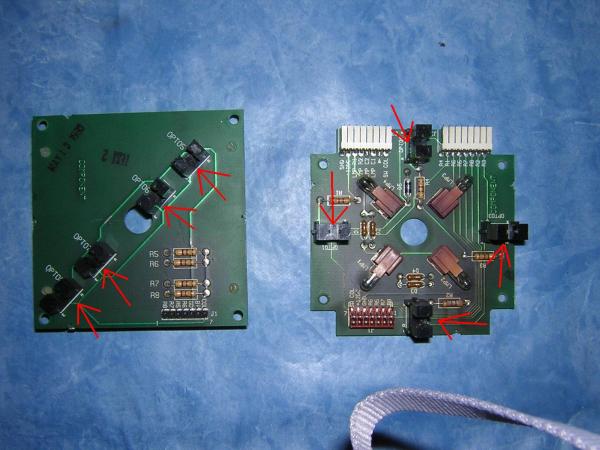

Désolidariser les 2 cartes entre elle , en appuyant sur le cotée des fixation plastique .
Soulever délicatement au niveau du connecteur.
Souvent le problème qui ce pose c est que la chaleur dégager par les ampoules d éclairage abîment prématurément les soudures ou les optos.
Donc la 1 er chose a faire et la réfection de toutes les soudures j ai bien dit toutes.
Et 2eme nettoyer les optos .

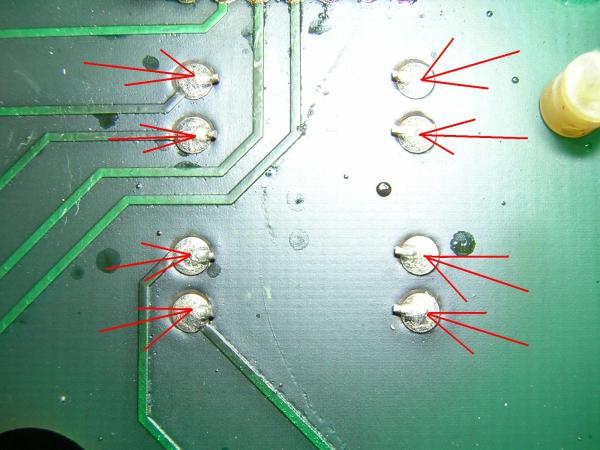

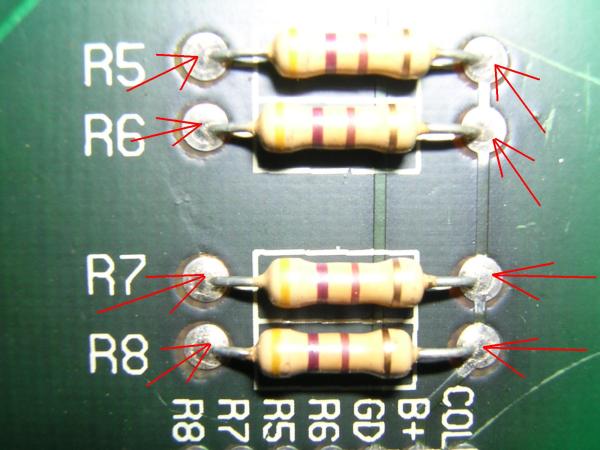

Par exemple sur ma pendule beaucoup de soudures étaient dites sèches .
Surtout au niveau des résistances d alimentation des optos.
D ou le fonctionnement aléatoire de ma pendule selon la température de celle ci.

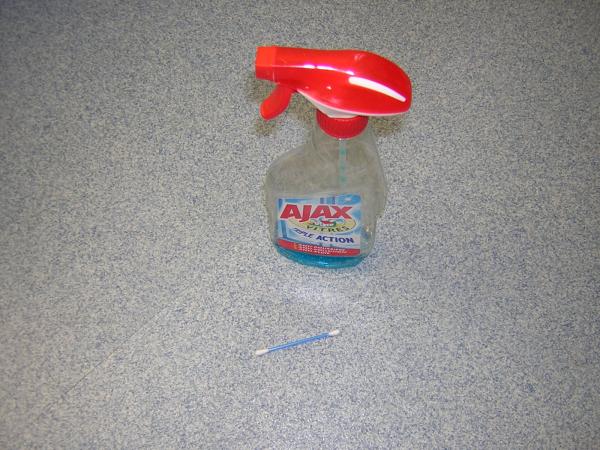

Et pour finir le nettoyage de tous les optos a l aide d un coton tige et de produit a carreaux .

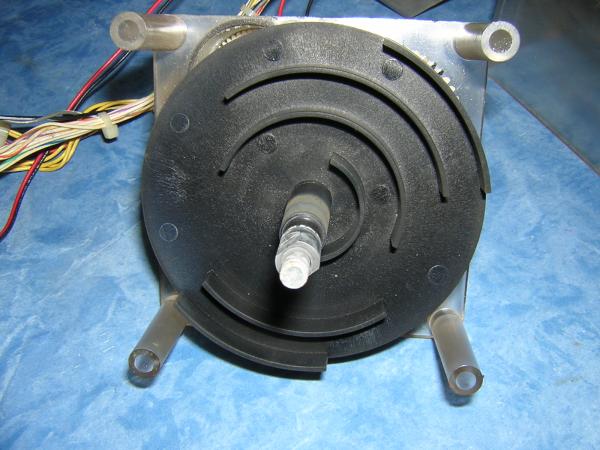

Nettoyer aussi la came des heures.
Profiter en aussi pour nettoyer la boite et les décors de la pendule avec de l eau et du produit a vaisselle .
Pour le remontage procéder a l inverse .aider vous des photos si vous avez un doute.

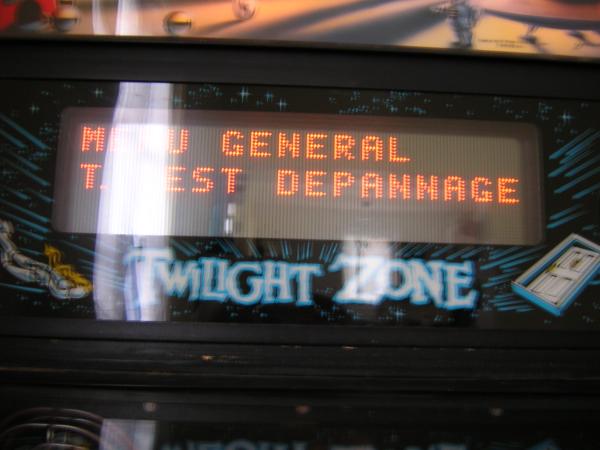

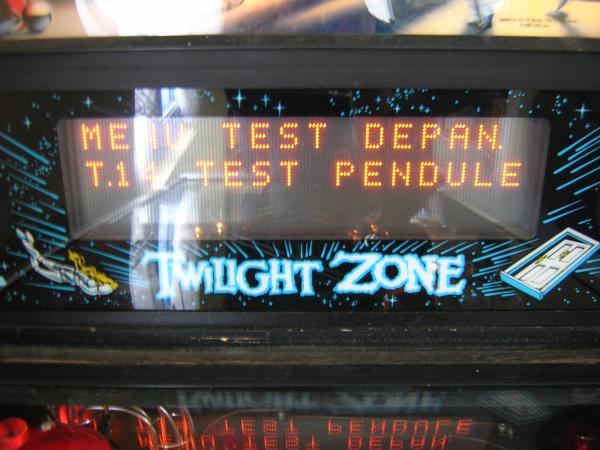

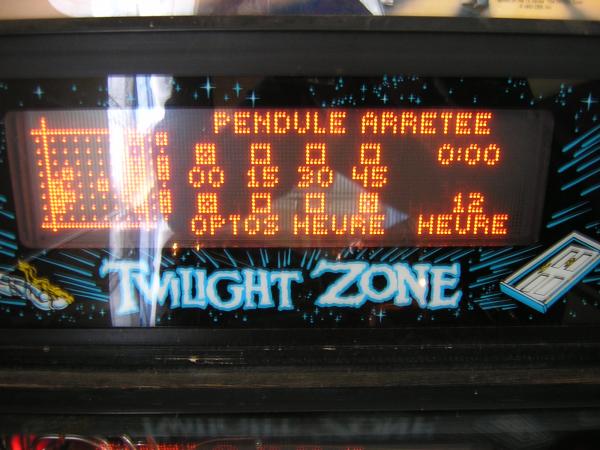

Faite un test pendule dans le menu test dépannage et vérifier le bon fonctionnement de tous les optos minutes et heures.
Voilà donc pour la partie simple de la pendule.
Matth avril 2004.
