NSM HIT 120 E - Ortofon / Shure M17cm

[FanVW]

Salut les passionnés,

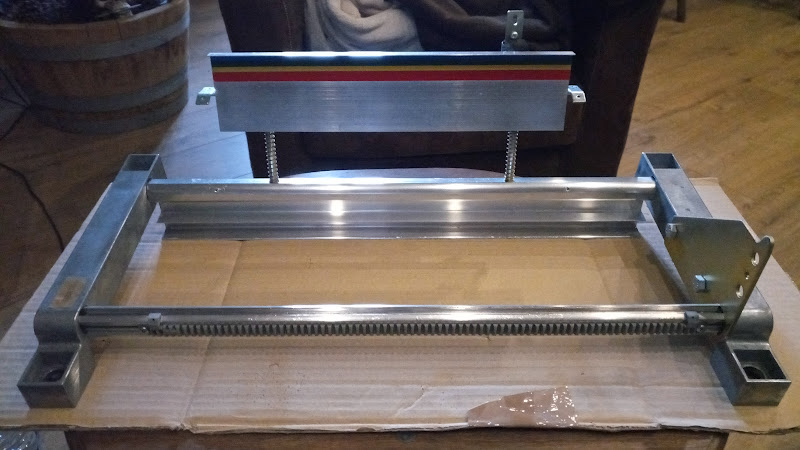

J'ai acquis depuis décembre 2108 un NSM Hit 120e que je viens de restaurer, nettoyer intégralement. Toutes les pièces ont été soigneusement lustrée jusqu'au rondelles, têtes de vis, je n'ai pas fait de recapage.

Je précise qu'il fonctionnait bien avant la restauration, bah ouais



Je l'ai remis en route ce jour et même après avoir lu ci et sur le forum les pb rencontrés de certains possesseurs, je sèche

je m'explique

Allumage, j'ai le clac habituel dans les enceintes, je mets une pièce de 1 franc ou j'appuie sur le bouton rouge du monnayeur, select s'allume, je choisi un titre, le chariot va chercher le bon disque commence la lecture puis éjecte de suite.

L'afficheur indique bien le décompte et le numéro choisi, l cellule photoscanning fonctionne puisqu'il prend le bon disque.

Est ce que le diamant si HS peut être la raison de cette éjection prématurée, même si j'ai interverti les diamants, je dirai non

Bref je m'en remets à vos suggestions

merci d'avance

[FanVW]

réservé

[Minefi]

Salut,
Tu as pas bien cherché sur le forum
Pas grave !
Le disque s'éjecte de 2 façons 'normales':
1/ Par appuie sur le BP Eject (contact N.O.)
2/ En fin de disque lorsque l'aimant embarqué est proche de l'ILS (Interrupteur à Lame Souple)
Ces 2 points sont facile à vérifier et posent rarement des soucis
Donc ça pourrait être le switch de transfert qui se trouve sous le chariot qui est mal réglé ou H.S.
Pour le vérifier regarde le relais MO qui doit être au repos pendant la lecture et activé quand le moteur inférieur tourne
Pour le régler il faut mettre le chariot sur sa béquille car il est difficile d'acces
Bonne journée

[Minefi]

Très bon boulot, t'es aussi malade que moi

[Minefi]

Voici le switch en question

[Minefi]

Sinon faudra remettre la varistance qui manque sur la platine du chariot et temps qu'à faire remplacer celle en place
Voir un sujet récent pour la référence donnée par M. Furet

[FanVW]

Salut minefi, merci pour ta réponse

Quand tu dis remettre la varistance, tu veux dire qu'il en manque une a côté de celle existante ? Pourtant cela fonctionnait sans avant

Je vais regarder tout ça et je reviens donner des nouvelles

[Minefi]

Oui il y en a 2, le Juke marche sans mais elles épargnent les contacts du relais M.O. avec le temps

[FanVW]

Ok pour les varistances je vais regarder le poste de Mr furet, pour le condo je vois un emplacement a côté de celui existant mais tu ne l'as pas

C'est lequel le relais MO, il y en a 3 sur la carte principale

Édit 1 : j'ai vu MO il est indiqué sur la carte

Édit 2 : j'ai essayé de régler le Switch de transfert dans toutes les positions, le relais MO est au repos tout le temps, le moteur inférieur ne s'arrête jamais, le disque est pris, le diamant se pose et puis c'est éjection de suite et le chariot repart a droite

Édit 3 : quand j'éteins le jukebox le relais MO se décolle quelques secondes après l'arrêt et quand j'allume le jukebox il se colle, donc c'est qu'il fonctionne non

[C èst co bon]

Bonjour,
Attention, tu te contredis concernant le relais MO. Commence par placer le chariot sur la béquille muni toi d’un petit tournevis, par le bas du chariot commende et relâche le switch de transfert que minéfi t’a montré en photo,le relais MO doit coller et décoller est-ce le cas ?
Informe nous.
