DMD Extender ou le DOT sur écran LCD

[powermax]

ouaip... d’après les données que tu me communiques sur les ratios , on reste quand même sur un encodage en fonction d'écrans "standardisés"

en tout cas, niveau économie je reste sur ma position : je vais essayer de trouver un écran 13 pouces 16 /9eme avec entrée HDMI d'occaze pas cher et faire une "simulation" d'implantation , jute comme ça pour voir ...

en fouillant sur la bay, je suis tombé sur une boutique anglaise qui font que les écrans de PC et qui ont toutes les tailles ! : de 7 pouces jusqu'à 18 : http://stores.ebay.co.uk/UK-Screen-Specialists

ça pourrait être nickel, sauf qu'à chaque fois aucune entrée HDMI ... c'est qu'un seul connecteur 30 ou 40 pins

on pourrait directement le brancher sur la carte du DMD extender ? ou bien il faut une carte mère d'un PC portable ?

[mistertwang]

j'ai fait des essais et c'est pas mal du tout.
Le logiciel fourni sur la carte SD permet de faire un réglage sur l'un des quatre formats d'écran les plus courants.
On peut également choisir la couleur de base, positionner l'image sur l'écran, ajouter des bords, ajouter des images de fond d'écran...
Comme le dit Pet, il faut maintenant trouver l'écran qui va bien.
Sur la première image, liaison HDMI; sur la deuxième liaison composite.
Jean-Pierre



[Nurbo]

Merci pour les photos !

Marrant la nette différence entre le HDMI et le composite....

J'ai hâte d'avoir le miens pour faire mumuse aussi

[djgoliath]

vous allez bientôt passer au pincab les gars...rejoignez nous du coté obscure

[Madé]

moi je veux installer ça sur ma Frankenstein de Séga.
et pour commandé les cartes(board), vous dite que le programme de la Frankenstein est pas installé dans la carte SD.
ont peut tu trouver le tout déjà installer dans un quitte complait.
bye

[Pet]

ouaip... d’après les données que tu me communiques sur les ratios , on reste quand même sur un encodage en fonction d'écrans "standardisés"

Effectivement les ratios proposés par l'interface windows ne propose pas grand chose
mais Il suffit de modifier le pinball.txt pour obtenir le ratio desiré.
( sachant que la largeur fait 384 la hauteur c'est le parametre 1002 dans pinball.txt)

sinon les ecrans à 30-40 broches c'est du lvds (un standard pour tout les ecrans plats)

Au niveau ecran le top (que j'ai vu) ce serait un G190SF01 (mais je n'ai pas encore trouvé à pas cher....)

[Nurbo]

Merci pour l'info Pet

Je pense passer commande la semaine prochaine. Après quel écran je vais pendre ?????

Combien coûte l'écran que tu cite ? Un bras ?


Je suis tombé sur cette vidéo où un gars a mis un écran de PC portable, du coup grâce à la faible épaisseur il peut, via petite modif, garder la baclglass.

[powermax]

vous allez bientôt passer au pincab les gars...rejoignez nous du coté obscure

sans aucun complexe !!
c'est surtout pour les écrans en 64 que c'est bon : les flipps avec des écrans de cette taille sont encore abordable quand l'écran est en panne car il est introuvable...

bref, plus abordable pour longtemps

sinon les ecrans à 30-40 broches c'est du lvds (un standard pour tout les ecrans plats)

OK, merci pour l'info

Au niveau ecran le top (que j'ai vu) ce serait un G190SF01 (mais je n'ai pas encore trouvé à pas cher....)

bien vu !! ; il est entre 250 et 300 $ ...http://cnhzlh.en.alibaba.com/product/65 ... creen.html
ça reste correct à l'unité ( pas + cher qu'un DOT d'origine en basse résolution )
mais il ne me paraît pas en HDMI ou alors j'ai mal lu

de toute façon, si on parle de prix, il faut rester sur du 16/9eme

sinon, j'ai vu dans un magasin de bricolage un petit écran qui sert pour la démonstration en 16/9eme
ça irait parfaitement mais il y'a juste un support SD et USB

[Pet]

c'est du lvds (comme toute les dalles)

la solution avec un 15.6 c'est cool (50€)
je pense que je vais essayer le dmd extender, il ne manque que le flipper DOT et le kit

edit : c'est quoi les côtes d'un afficheur dot matrix (la partie visible)?

[Nurbo]

salut,

Bon, ça y est je vais bientôt pouvoir m'amuser, je viens de passer commande du DMD Extender

Au passage je remercie David ( Mr DMD, il se reconnaîtra ) pour nous avoir fait cette interface, et en plus il n'est pas avare de renseignements sur ses tests et essais.

Il faut maintenant que j'achète la carte Raspberry Pi.

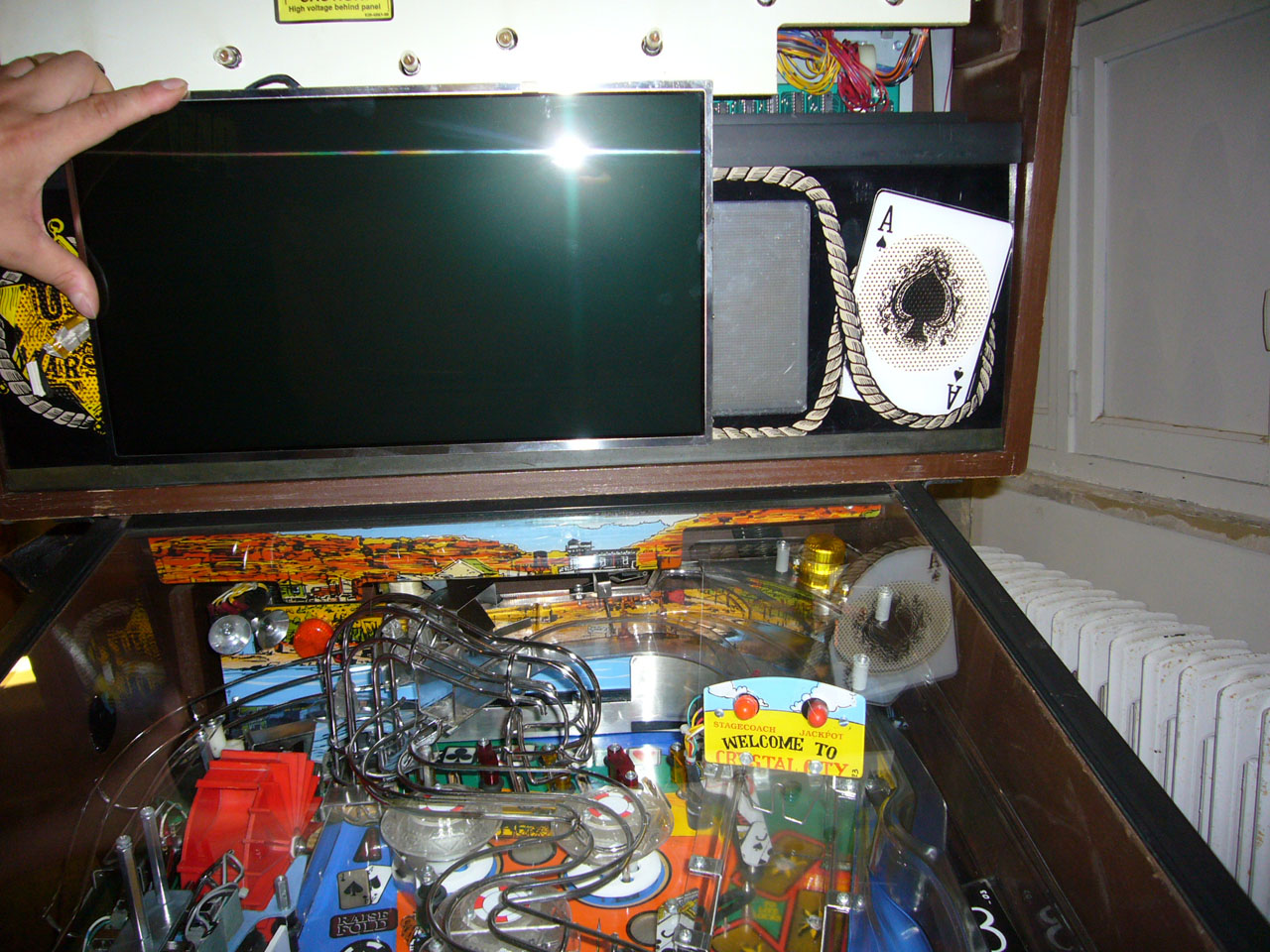

Je met en attente un écran de PC portable, un LG LP173WD1-TLA1

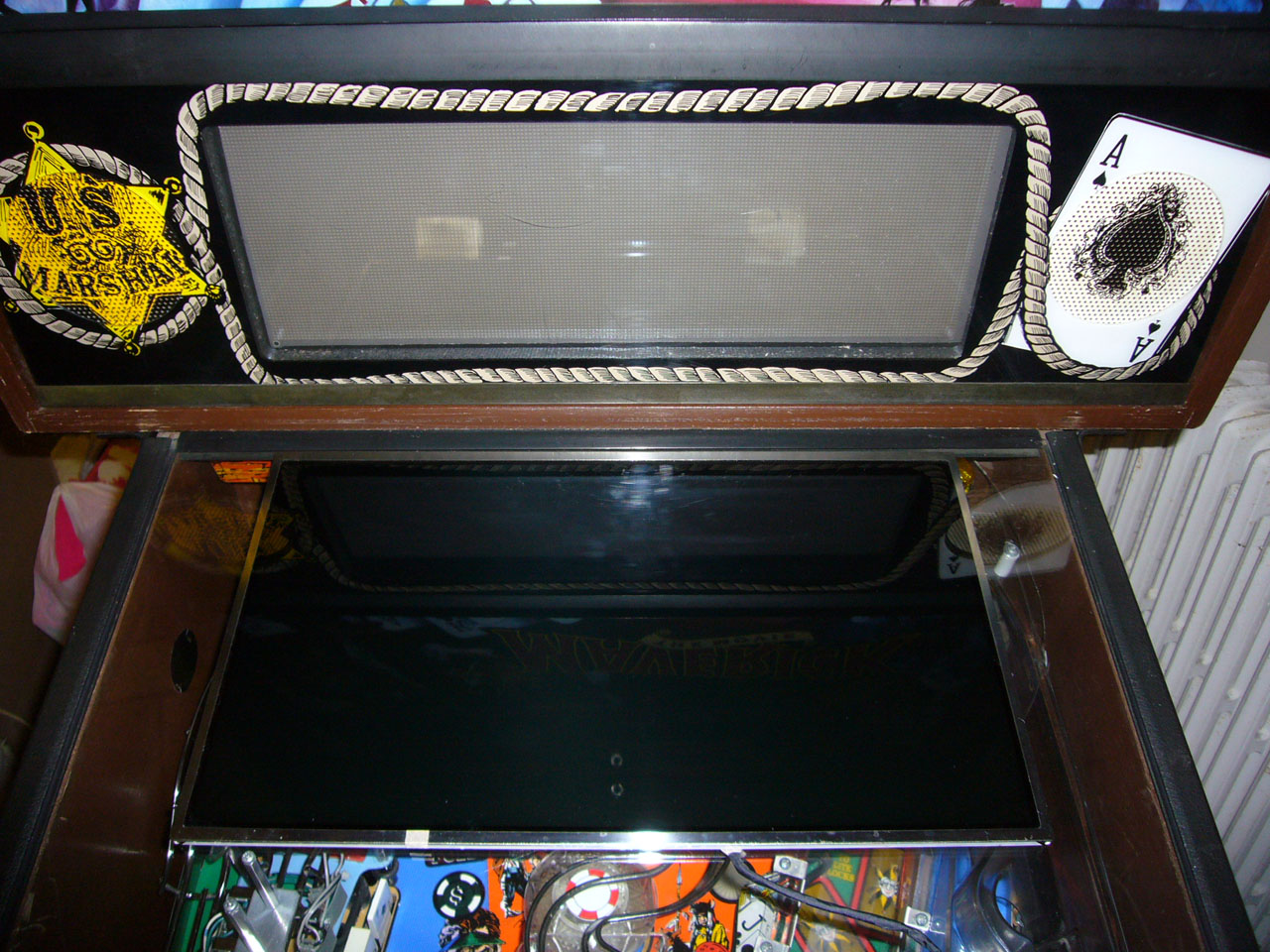

Comme on peut le voir, la largeur d'un DOT large correspond a un écran 17 pouces.





Pour la hauteur, forcément ça dépasse...mais il y a moyen de le glisser derrière la porte du fronton.




Un écran 17 pouces de PC fixe ferai l'affaire sans être obligé de prendre un convertisseur HDMI <--> LVDS, mais il serait plus épais. Malgré tout je pense m'orienter vers ce choix dans un premier temps. Sur le BC, les 17" 4/3 se trouvent pour 20 €...

A suivre ...
