Salut,


Pour ceux qui ont suivi, j’ai rentré un Rescue 911 y’a pas longtemps, et aujourd’hui c’est au tour de….de….de…

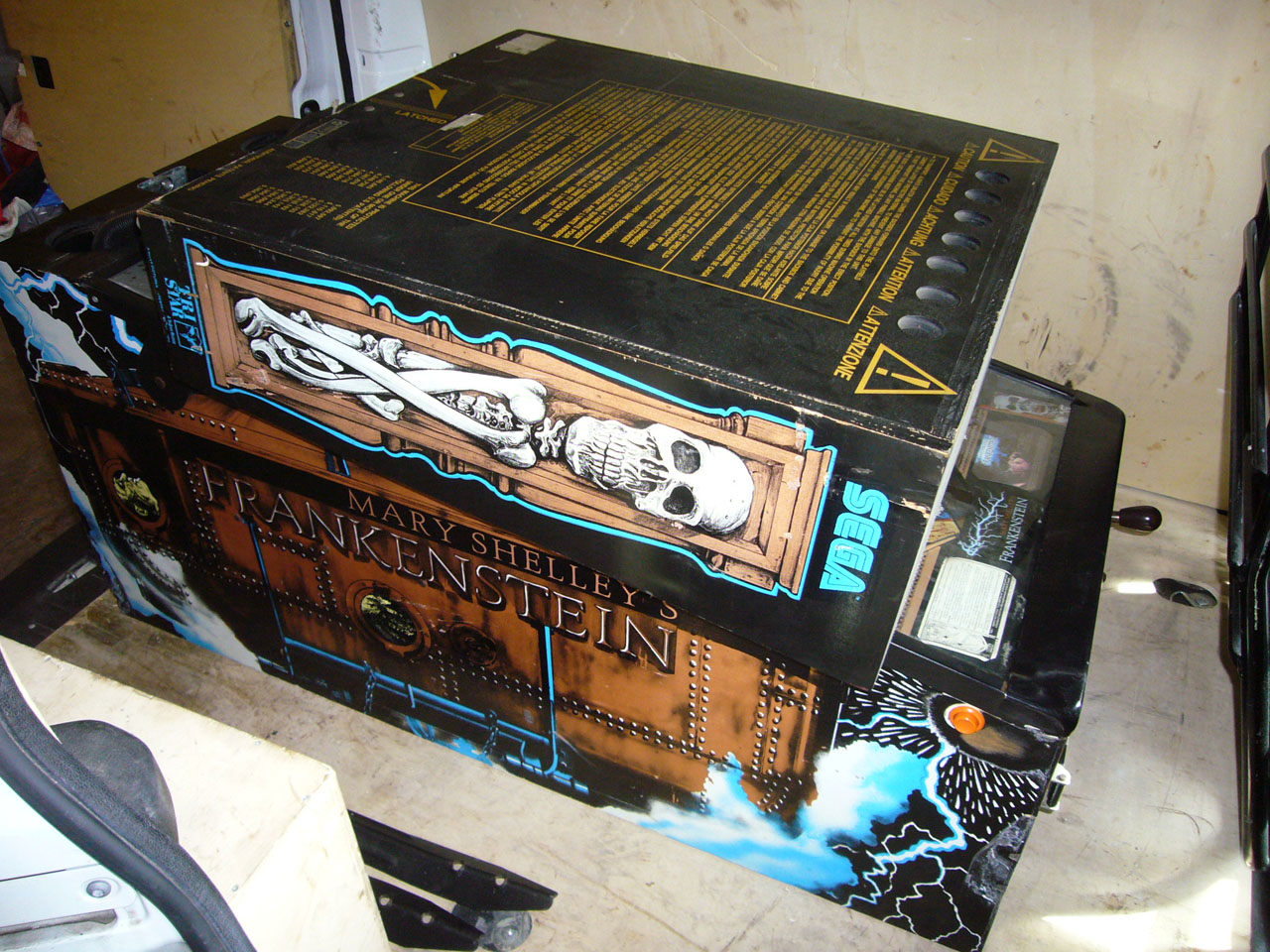

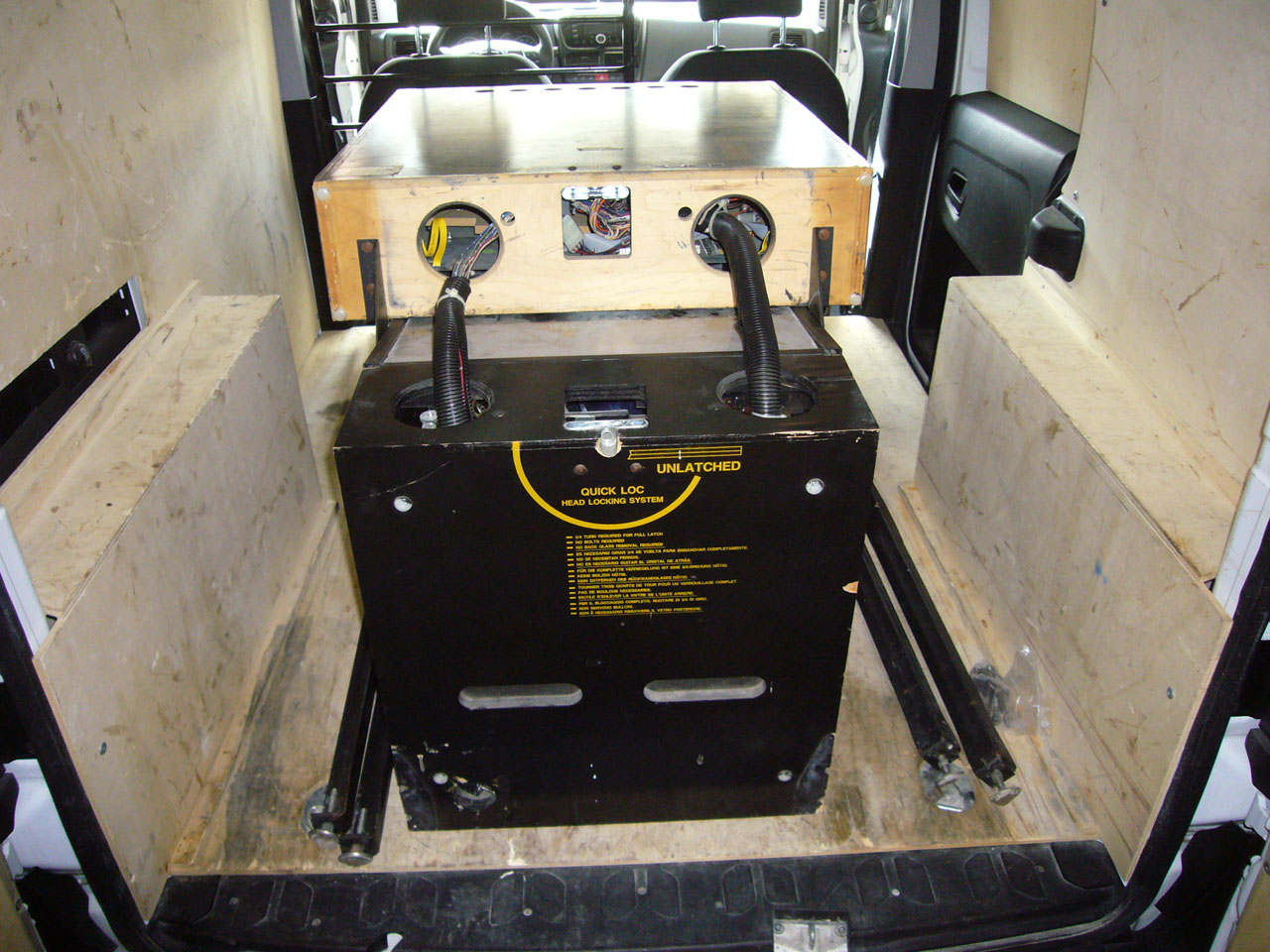

De Frankenstein de venir agrandir la collection ! Petit road trip d’à peine 80 km, je sais petit joueur, mais j’ai pas trouvé plus loin ! Merci à mon parrain de m’avoir trouvé la bête

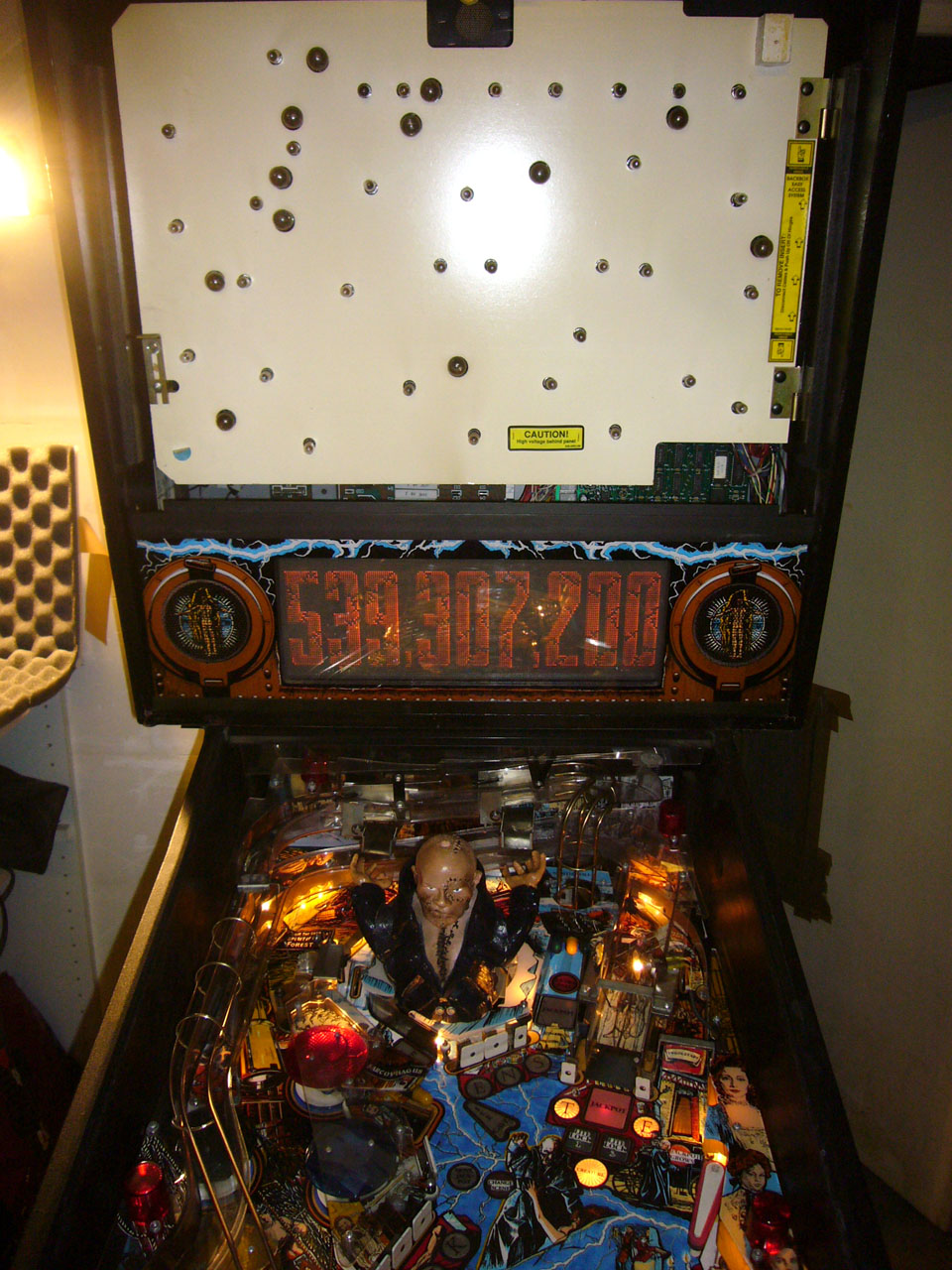

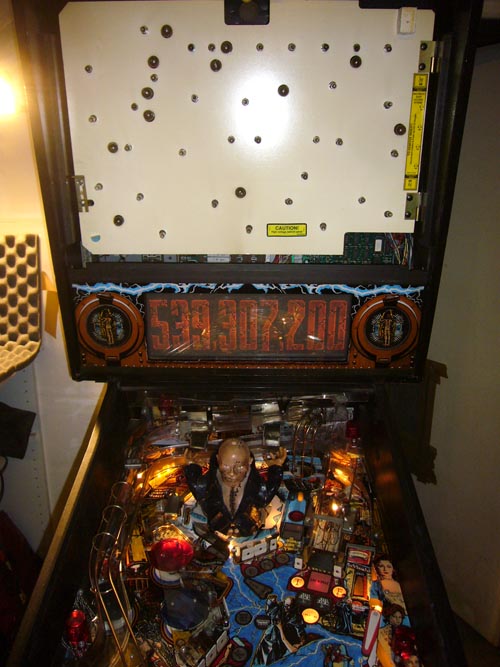

Le flip n’avait pas de DOT mais je le savais, j’ai mis celui du Maverick en attendant mais il est pas mal pompé même si pas trop visible sur cette photo. Comme annoncé le flip démarre. Le flip du haut ne bougeait pas mais après un temps d’inactivité ça semblait normal. Première chose à faire un coup de nettoyant contact sur L’EOS du bouton et bingo ça remarche ! Par contre pas de GI sur le fronton, mais les flasher fonctionnent. Sur le plateau tout s’allume.

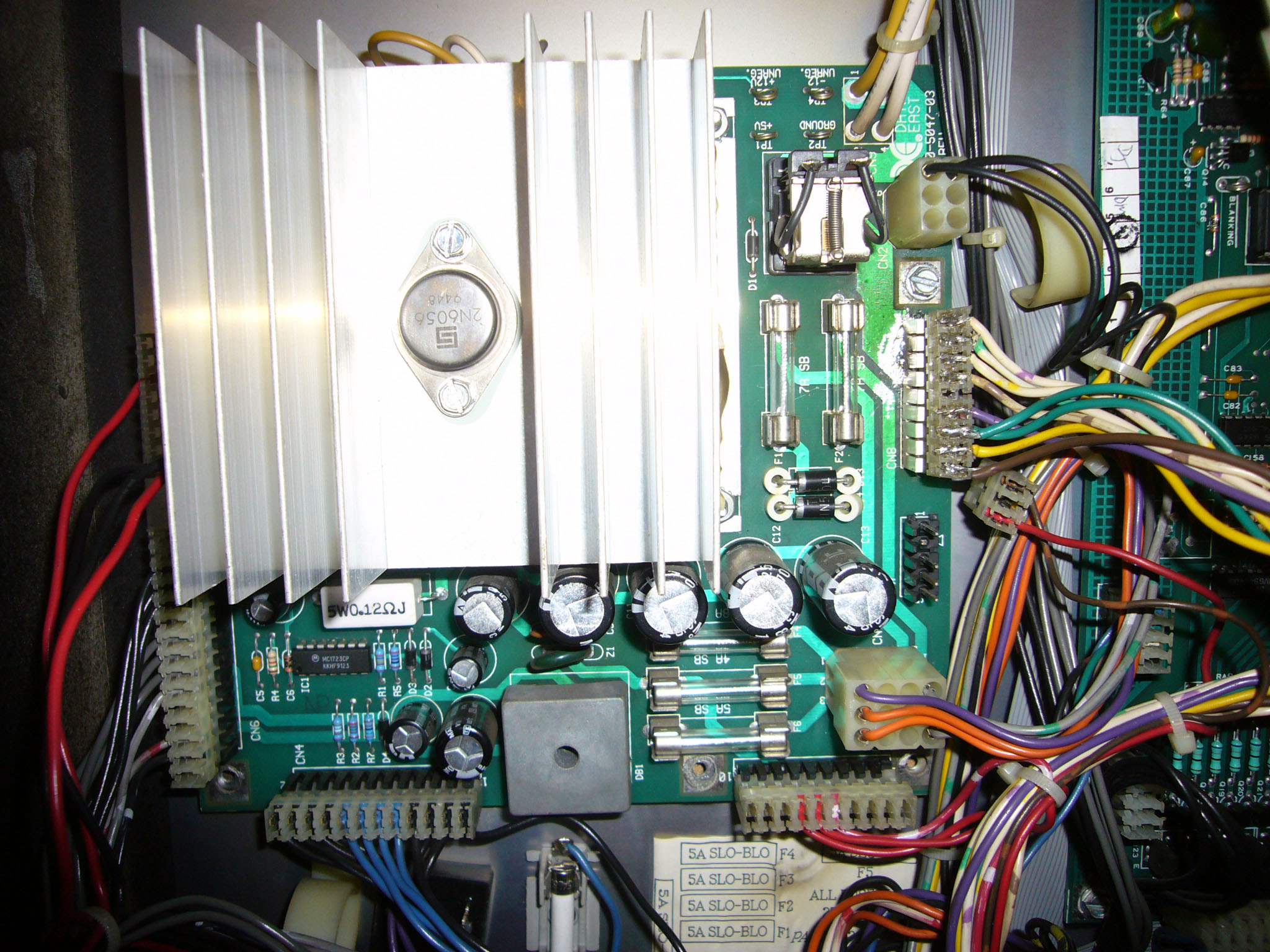

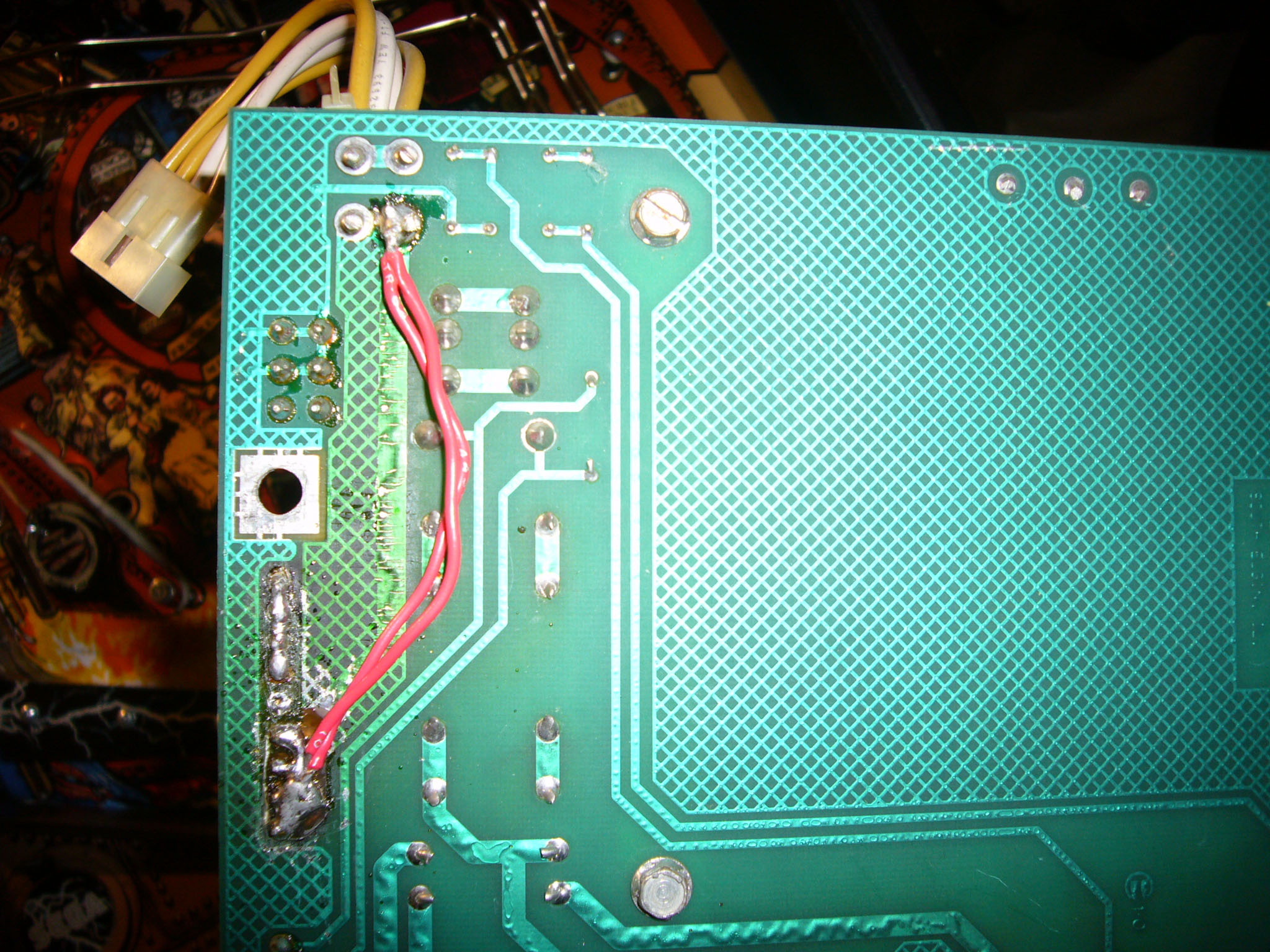

La Power côté pile, ça sent la bricole…les fils de CN8 ont été soudés sur les trifurcon.




Et côté face c’est l’arrache. L’avantage c’est que ça me fait potasser les plans, et c’est aussi avec la pratique d’un cas concret qu’on progresse. A suivre…



En remontant y'a aussi F5 de la PPB qui est soudé sur la carte..par chance que sur un seul support et J5 est en deux parti car il a aussi subit une chirurgie artisanale.

A part ça tout le reste fonctionne nickel.

@+

Nurbo

Belle acquisition, pas le flip du siècle mais sympa. Note: les fils soudés sur la cosse trifurcon j'appelle pas ça du bricolage, c'est propre, solide et fiable. C'est pas comme soudés à même les pins mâles ou le circuit imprimé.

ouais le jeu à l'air sympa, j'ai juste fais 4 - 5 parties pour l'instant, à découvrir donc.

Pour le connecteur je dis pas, et comme tu dis j'ai de la chance que ce ne soit pas souder directement sur les pin , mais franchement quand tu vois la gueule des soudures, et encore le pire c'est celles d'en-dessous, perso et sans prétention, je trouve ça limite.

Si j'ai un problème sur un connecteur je fais un câblage en l'air pour tester et si ça viens bien de là je rachète un ensemble de connecteur.

Salut,


Des nouvelles de mon ami Francky.

Les problèmes de lumière sur le fronton sont résolus, c'était bien un problème au niveau du connecteur J5 et je ne l'ai pas encore changé.

J'ai juste fait un bon nettoyage plateau et un changement de billes. Comme les autres flips il subira un démontage complet pour nettoyage et changement des élastiques/ampoules/pièces cassées, mais cela viendra plus tard, je suis toujours sur le Rescue 911.

Cependant les achats se font au compte-goutte et un des premiers éléments du kit pour mettre un écran LCD est arrivé.

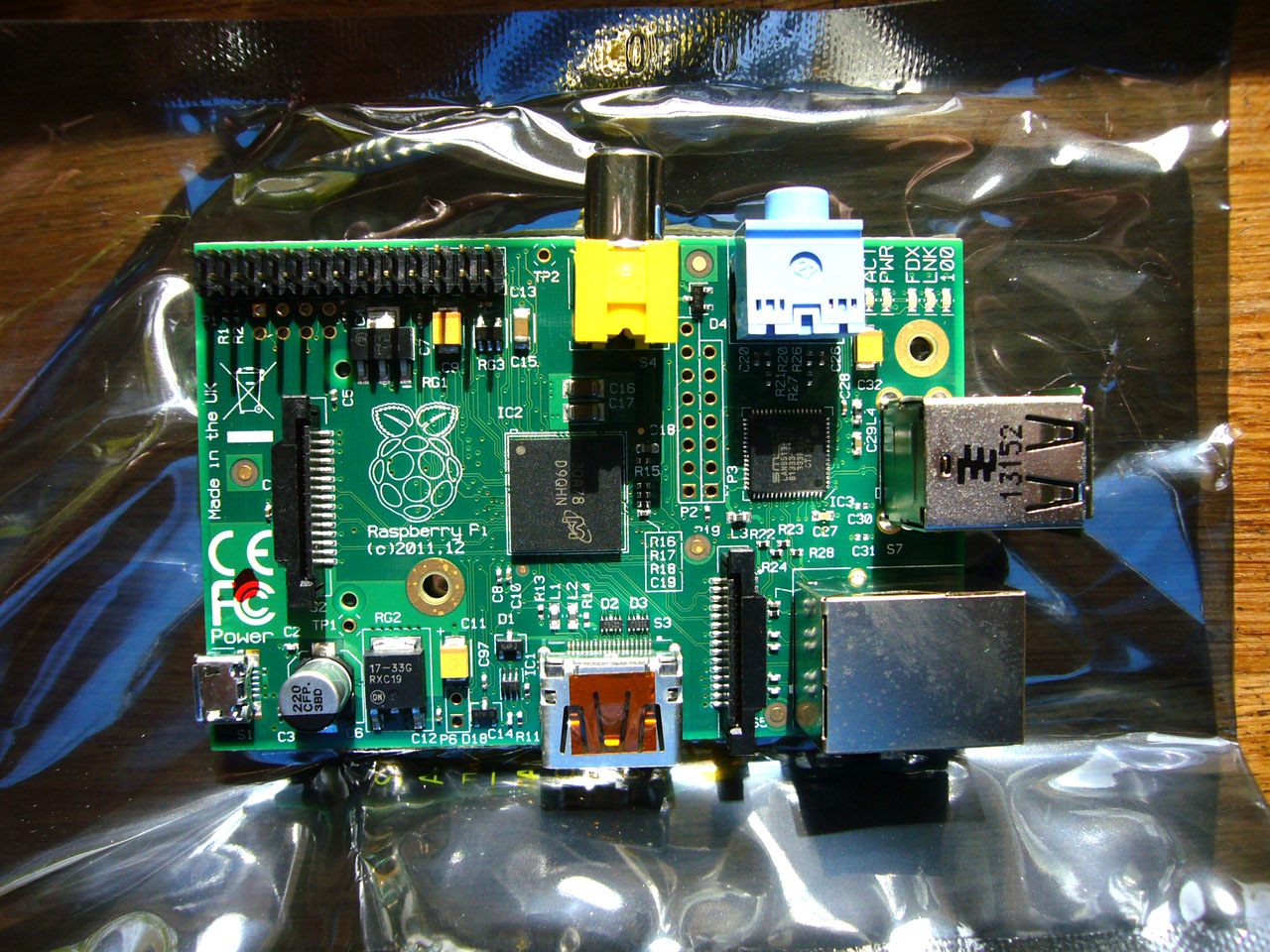

Il s'agit du la carte RaspBerry Pi.




On retrouve toujours le fameux connecteur HDMI qui nous servira à envoyer le signal vidéo vers le port LVDS de l'écran LCD de PC portable, dans le but de remplacer le DMD large 192x64




J'ai déjà le DMD Extender, j'en avais pris deux la dernière fois.



Petit point matos comme lors du montage sur le Maverick:

Déjà acheté:
- DMD Extender : 75 € livré DrPinball (prix normal mais je ne l'ai pas payé ce prix là car achat groupé)
- RaspBerry Pi : 36 € livrée via Amazon
- Ecran 17.3 pouces LED LG LP173WD1 : 60.99 € livré via le site d'enchère connu

Reste à acheter:
- Carte convertisseur HDMI vers LVDS, environ 38 € livrée, mais reste à confirmer lors de l'achat.
- un câble HDMI/HDMI : entre 9 et 15 €

La suite au prochain épisode !

Salut,


Comme prévu l’écran est arrivé aujourd’hui, pas de mauvaise surprise malgré le trajet, en même temps l’emballage était vraiment bien fait.

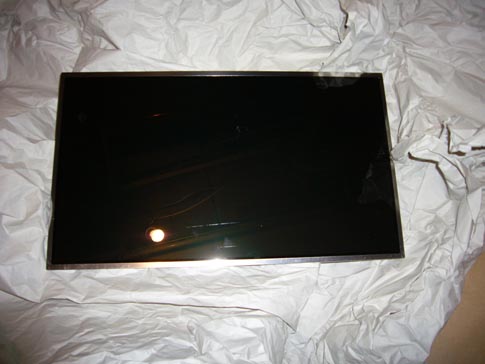

Voici la bête au déballage. Par contre il n’y avait pas les charnières vendues avec, il va falloir innover pour la fixation !

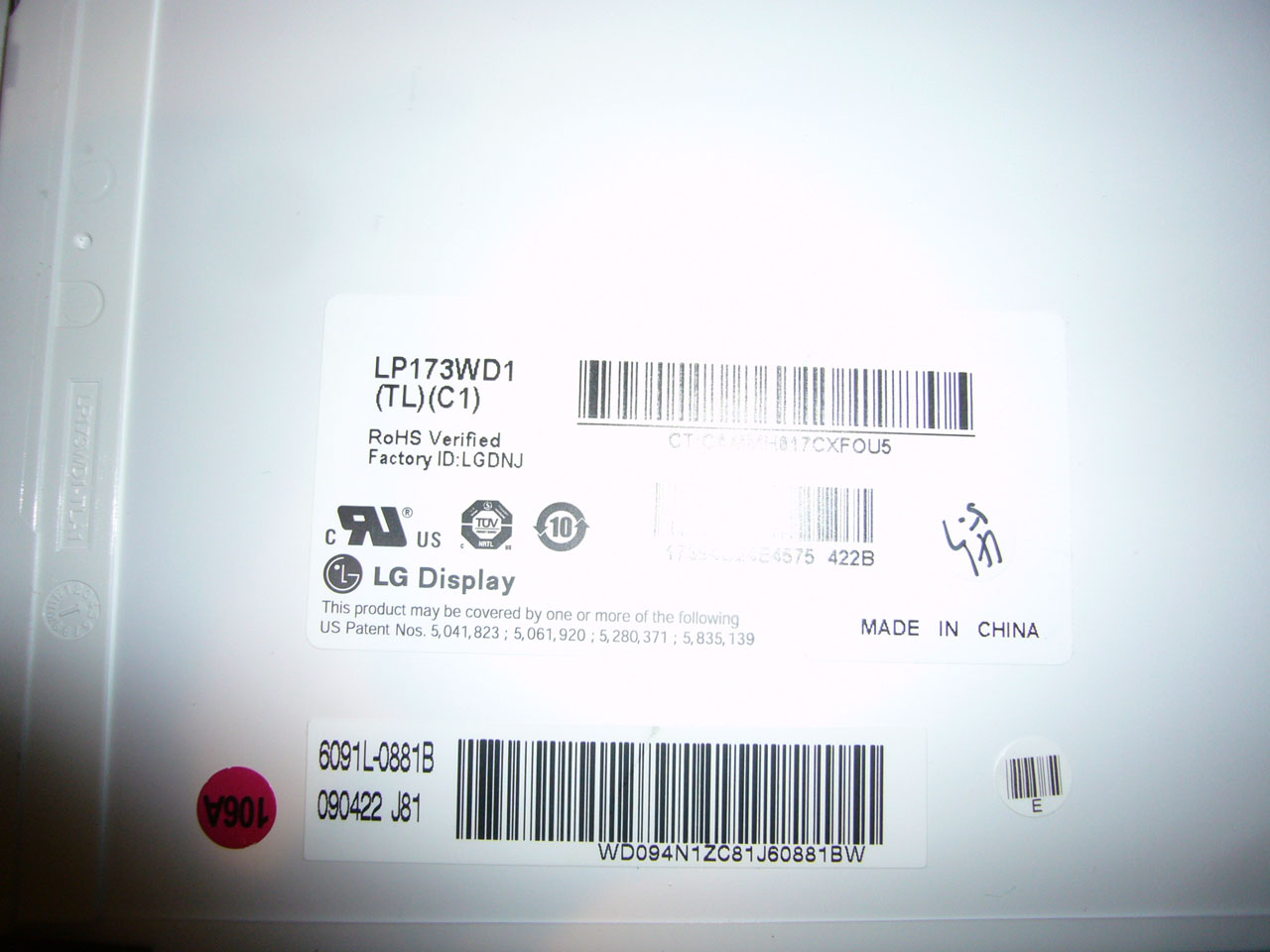

Il y avait aussi un point inconnu, c’était la référence exacte de l’écran. Je savais que c’était un LP173WD1-TL-??, c’est-à-dire 17.3 pouces et série WD1 = rétro-élcairage par LED et non pas par néon qui nécessite un inverter. Finallement c’est un TL-C1. Peu importe, c’est la série WD1 qui compte pour qu’en plus ce soit compatible avec la carte converter HDMI/LVDS que j’ai déjà.




Pour le test c’est hyper simple, je démonte le speaker panel, juste besoin de débrancher l’écran en place, il n’y a qu’un seul connecteur.

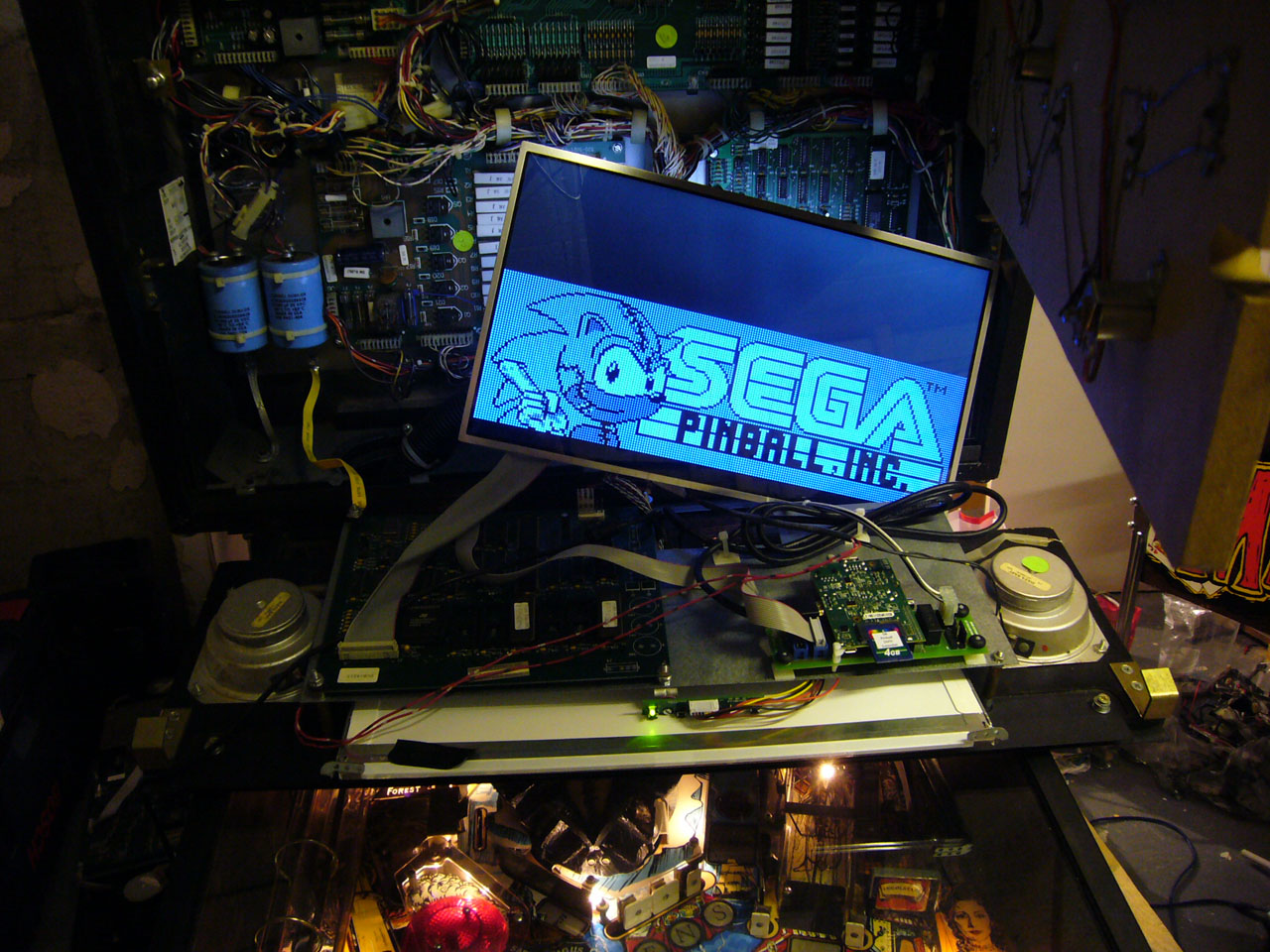

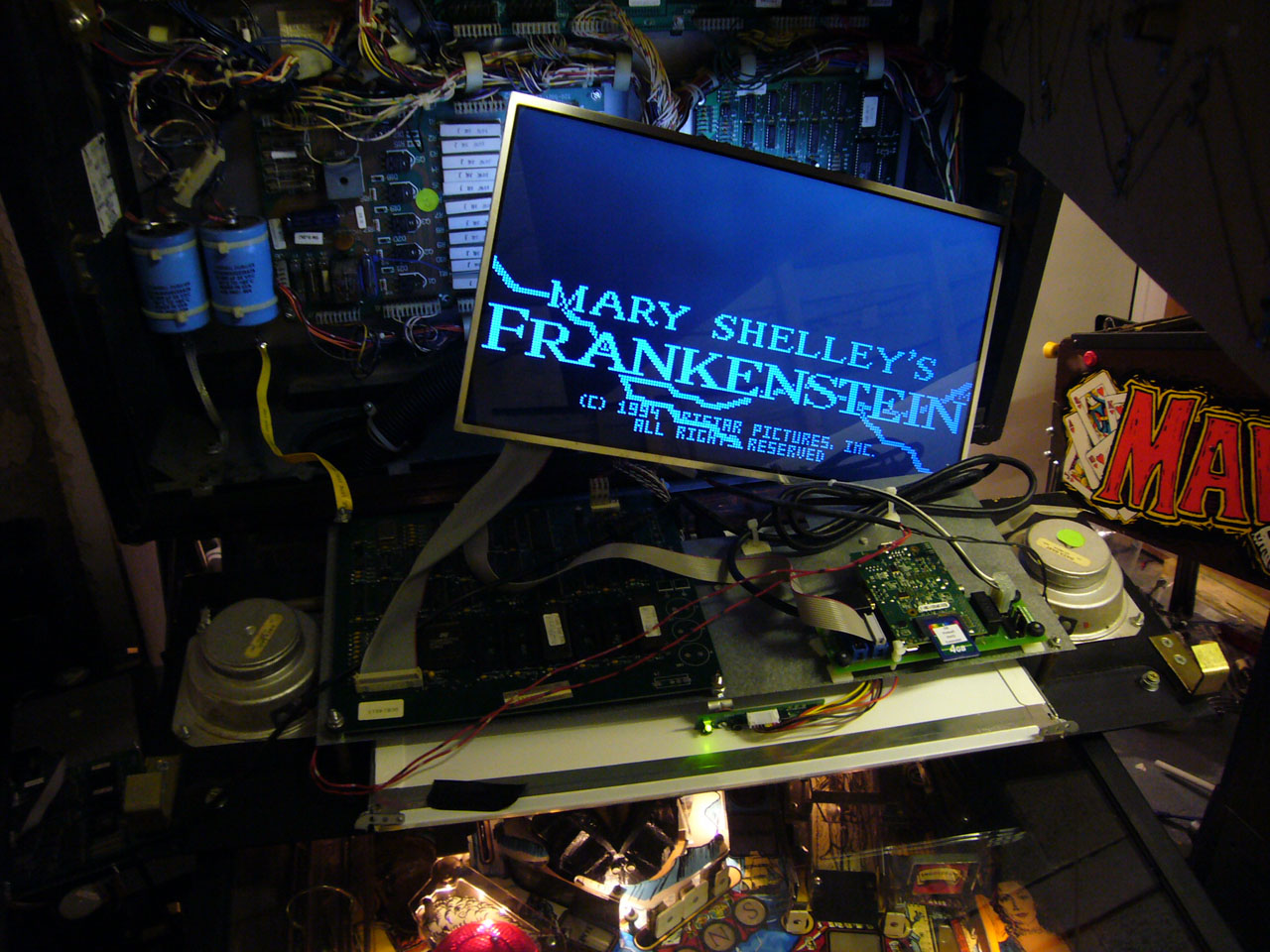

On pose l’écran « à l’arrache », on rebranche le connecteur et on allume.




Il me reste à commander la carte converter et je vais pouvoir attaquer le montage en « dur » sur le Frankenstein, car pour l’instant je joue avec le montage, et donc du speaker panel du Maverick.

salut bruno
intéressant quand même cette solution , ça donne envie de revenir sur cet excellent flipper avec ces superbes animations vidéo .

bonjour, je voudrais savoir si on peux appliquer cette méthode pour remplacer les petits dot (exemple HOOK)
merci

sebiz60 a écrit :bonjour, je voudrais savoir si on peux appliquer cette méthode pour remplacer les petits dot (exemple HOOK)
merci

Et donc payer 220 E (si j'ai bien fait le calcul) au lieu de 200 E pour avoir moins bien ?

Salut,

Oui on peut, mais comme le dit epb0 aucun intêret car un neuf coute moins cher et surtout il s'adptera parfaitement.

Ce montage n'est vraiment intéressant que pour les DOT large, ici avec le Frankenstein et je l'ai aussi fait sur mon Maverick.

Salut,


Quelques déboires avec ce Frankenstein...la suite ici : https://www.flipjuke.fr/frankenstein-demarre-plus-pas-t126276.html
