David c'est la version English de "notre" Dr Pinball bien de chez nous

HDMI ==> LVDS
VGA ==> lvds

il y en plein les déchetteries...

vous démontez un moniteur et il y a le convertisseur.....
Toutes les dalles sont LVDS!!!

Pet a écrit :HDMI ==> LVDS
VGA ==> lvds

il y en plein les déchetteries...

vous démontez un moniteur et il y a le convertisseur.....
Toutes les dalles sont LVDS!!!

euh oui mais le but de l'opération reste quand même à rentrer en HDMI
récupérer un portable à la dechetterie, c'est nickel pour éventuellement la dalle et le câble LVDS qui manque au convertisseur , mais pas + ... d'apres ce que je comprend

Ce que dit Pet n'est pas totalement faux, ou c'est partiellement vrai

Le seul problème, c'est qu'il faudrat que ce convertiseur soit bien "à part" et non intégré à la carte mère de la TV ou moniteur. Je m'y connais un peu en électronique, mais je ne pense tout de même pas avoir les compétence pour "isoler" et alimenter un tel convertiseur.

La solution de la ChalkBoard et relativement simple et peu couteuse, elle est pourvue d'un port HDMI mâle qui s'efiche directement dans le HDMI femelle (non, non c'est pas du porno ) de la RaspBerry, donc pas de liaison par câble. Il faut quand même lui ajouter une alim à cette ChalkBoard.

En haut la RaspBerry, en bas la ChalkBoard. Prise noire = alim Il me semble que le connecteur blanc soit pour l'alim de la dalle, à vérifier.


Ou alors, voir du coté du convertiseur d'eBay (je peux fouiller car je suis au taf et l'admin bloque l'accès aux sites d'enchères...pas cool ), où la dalle LVDS est alimentée par le convertiseur (lui même alimenté, c'est pas de la magie non plus).

Pour les 2 solutions il me faudra acheter un câble LVDS 40 pins <==> LVDS 20 ou 30 pins selon le produits choisit.
- ChalkBoard 20 pins
- Convertiseur eBay 30 pins (de mémoire car j'ai pas eBay ici)


Donc, pour les bidouilleurs, n'hésitez pas à nous faire part de vos infos, et du coup à cause de Pet je vais devoir aller dépouiller le container à matos électronique de ma décheterie pour récuperer un vieux bidule !!!


@+

Re !

Bon, je lâche pas le morceau, j'ai trouvé cette nouvelle vidéo sur le tube, et c'est presque la carte dont tu parlais Powermax (lui n'a pas le HDMI), et celle que moi aussi j'avais trouvé.

Le gars de la vidéo en parle sur ce site (page 2), il cite la boutique njytouch http://stores.ebay.com/njytouch. Elle est à 37.49 $, soit moins de 29 € livrée.

Je récapitule (les prix sont donnés pour l'objet livré):
- 1 DMD Extender = 74 €
- 1 RaspBerry Pi = 39 €
- 1 câble HDMI <==> HDMI = consommable, j'en ai un en rab'
- 1 écran de PC portable LG LP173WD1 récupéré d'un Asus X70 = gratos, le PC n'était pas à moi
- 1 carte convertisseur HDMI <==> LVDS = 29 €
- 1 alimentation pour la carte convertisseur = 6 €
- 1 câble 40 pins LVDS pour brancher sur la carte convertisseur = 9 €

Total = 157 €

Donc pas trop cher, et en plus la joie de bidouiller avec un nouveau jouet qu'est le RaspBerry !!!

Sinon, alternative qui semble aussi fonctionner, un convertisseur HDMI <==> VGA en vidéo ici et le prix est d'environ 40 € livré chez Materiels.net avec un écran de PC qui se trouve à pas cher sur LBC.

Wait and see

il me semble que dans une prise HDMI, le signal VGA est inclu...
donc c'est juste de la fillasse

hé t'es relou !!!! A quelle heure je vais me coucher à cause de toi !!!!!


Bon, je regarde alors .....

EDIT : Bon ça va, je vais pouvoir aller au lit....alors non, dans le HDMI tu n'as pas le signal VGA (analogique), par contre il est présent dans le DVI. C'est d'ailleurs pour ça qu'un siple adaptateur DVI <==> est souvent branché au cul des PC (chez nous au boulot par exemple) et que ça fonctionne sans problème, alors que pour convertir un signal HDMI en VGA et vice versa, il faut un "minimum" d'électronique pour faire le travail.

http://raspberrypi.stackexchange.com/questions/222/can-a-simple-cable-convert-hdmi-output-to-vga bon je sais c'est en Shaekspear....mais le gars résume bien ce que l'on trouve comme info sur wikipedia pour le VGA / DVI / HDMI.

Si j'ai eu un jeu d'oeil et que j'ai loupé quelque chose n'hésite pas

Ok c'est le DVI!
tu peu aller au lit

Salut,


Qu'est n'a qu'c'est ççaaaaaaaa ??????





Eh oui, le premier nouveau jouet est arrivé aujourd’hui….simple, dépouillé, mais qu’est ce que c’est cool

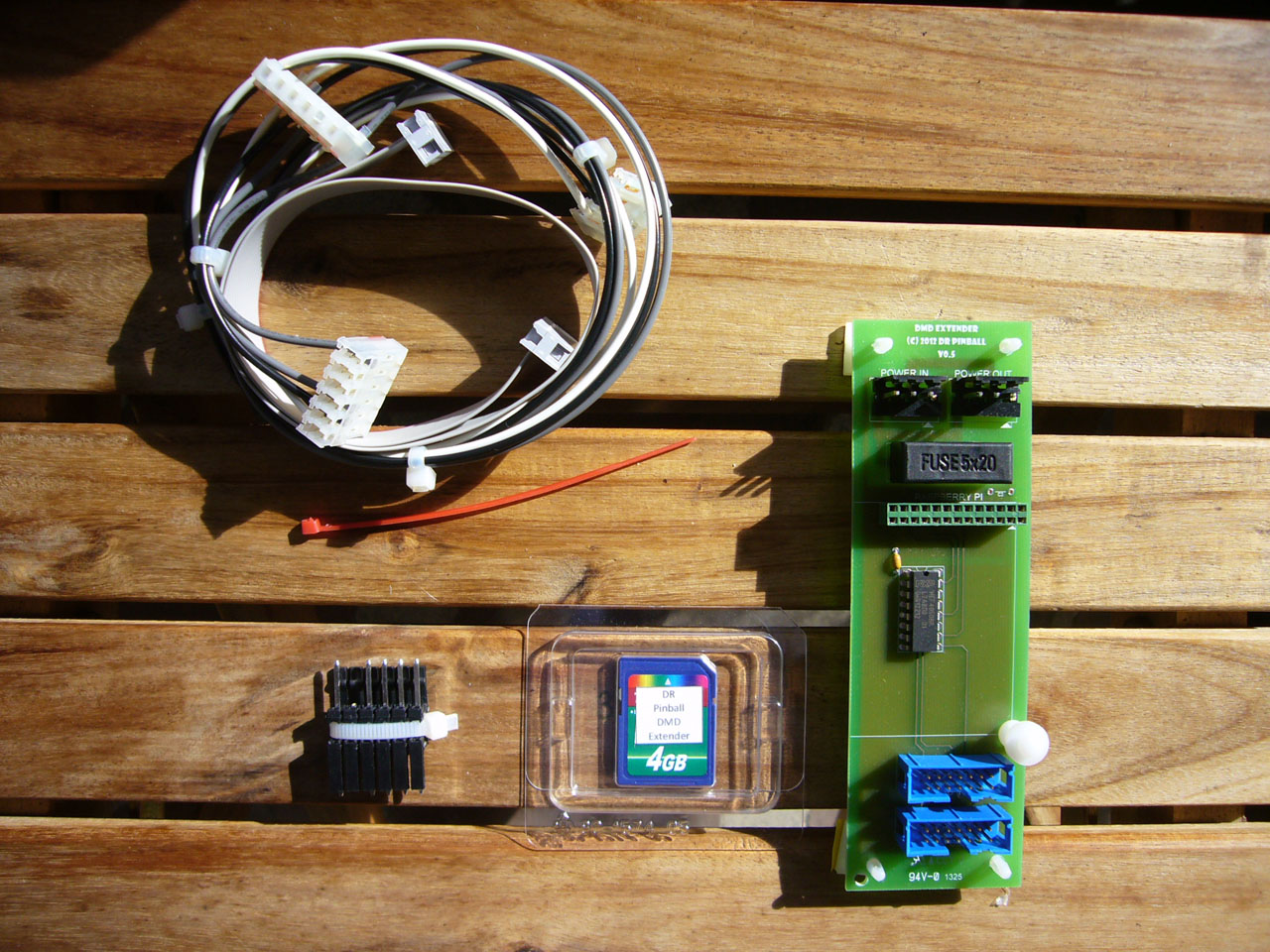

Le kit DMD Extender au complet :

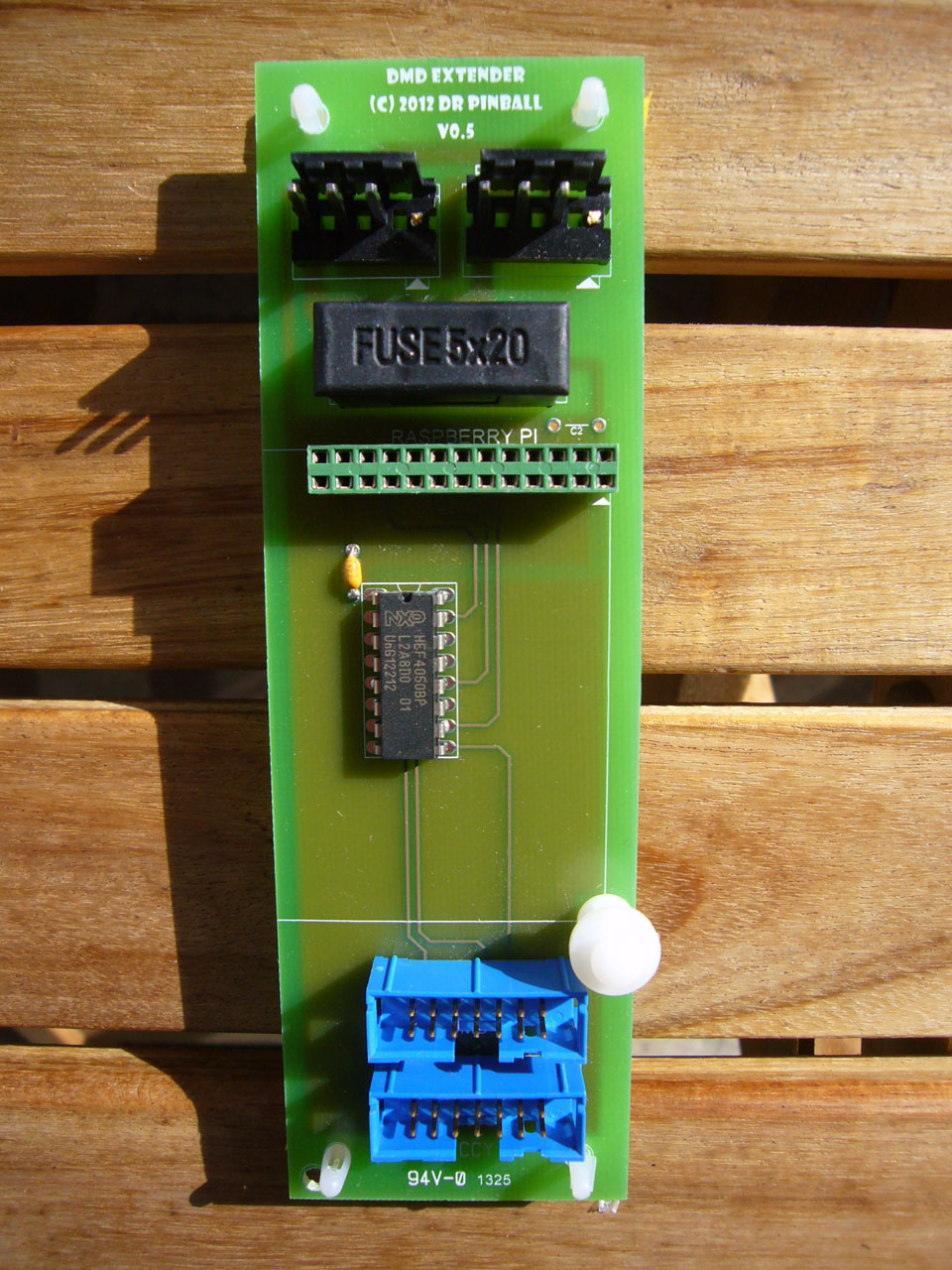

- Une carte électronique DMD Extender
- Un connecteur pour l’alimentation de la carte
- Un câble pour l’alimentation
- Un câble pour le signal vidéo
- Une SD card avec le logiciel



Maintenant j’attends la RaspBerry Pi modèle B.

Même si je ne pourrai pas tout de suite faire une installation « propre et définitive », parce que je n’ai pas encore de convertisseur HDMI / LVDS, je pourrai au moins mettre un écran à coté ou devant la backglass, qui fera que pour la première fois…j’suis tout ému….je pourrai voir ENFIN, l’affichage réel de ce Maverick !!!!

Coucou,

je cherche moi aussi à remplacer mon dot par un LCD , as tu un référence de LCD qui (démonté) passe bien à la place d'un bon vieux DOT ?

Merci - Nob
