Démontage des Drop Targets sur Bally 80’

Message par Rage » mer. 21 01, 2009 19:48

Bonjour à tous,

Voici en image la technique (facile) pour démonter une targette sur les Bally des années 80.

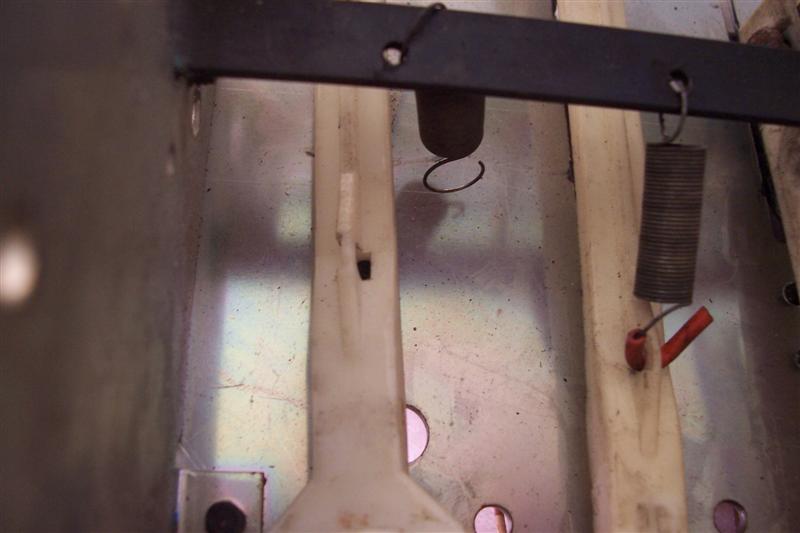

Il faudra retirer les ressorts accrochés aux targettes : cela peut se faire à tous moments…

On y va, les mains dans le cambouis (oui, mes blocs sont sales :s1:)

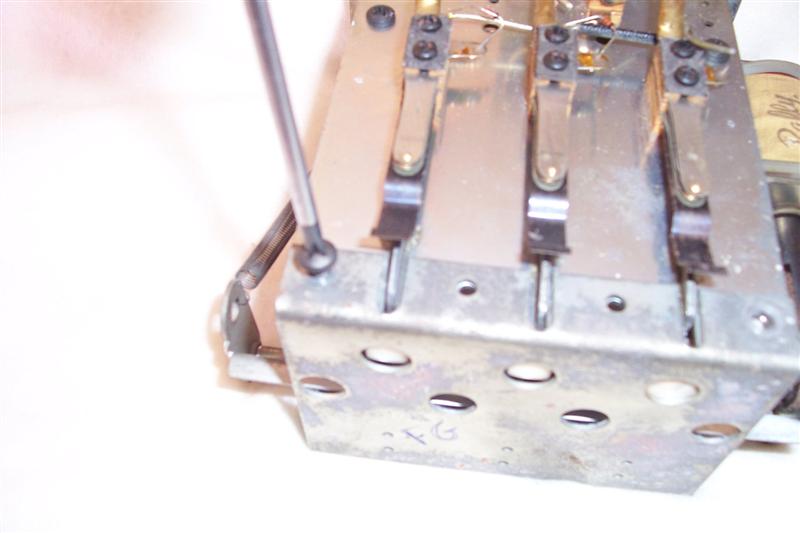

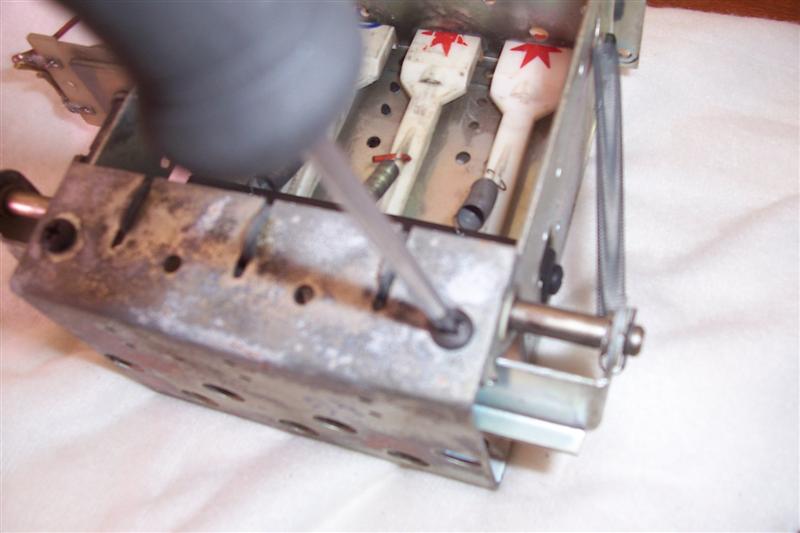

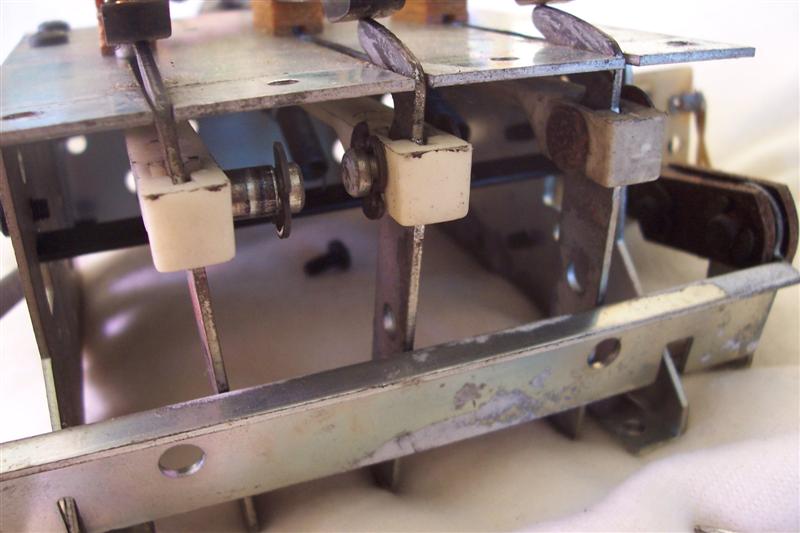

Il faut commencer par dévisser les 4 vis, deux de chaque côtés, situées vers le bas, afin de dégager la plaque du fond.

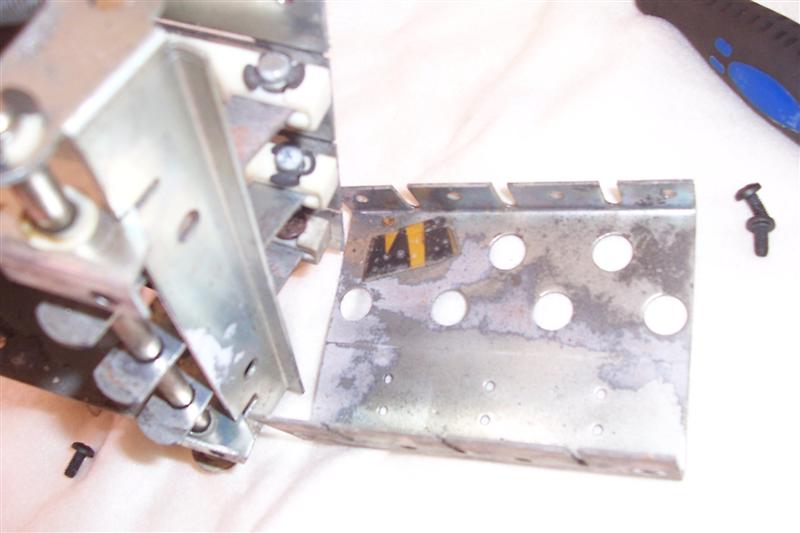

Tiens, un bout de plastique…Devinette 1 : A quel flipper appartient-il ::x:

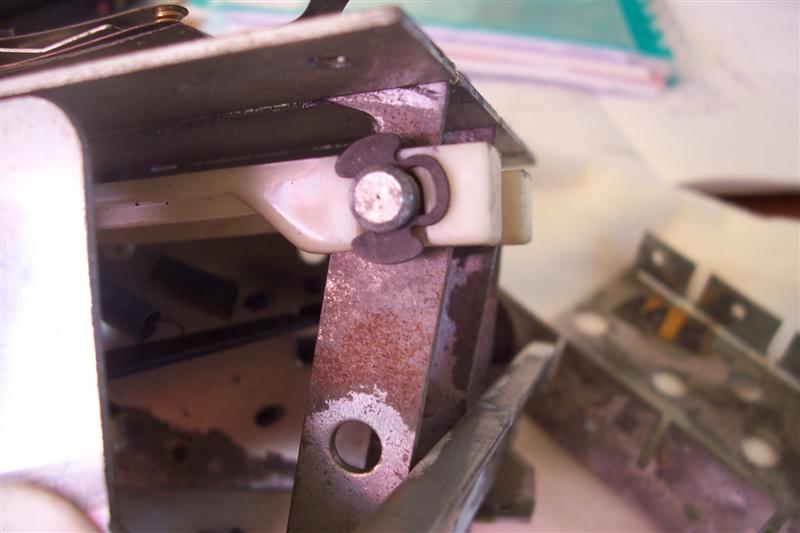

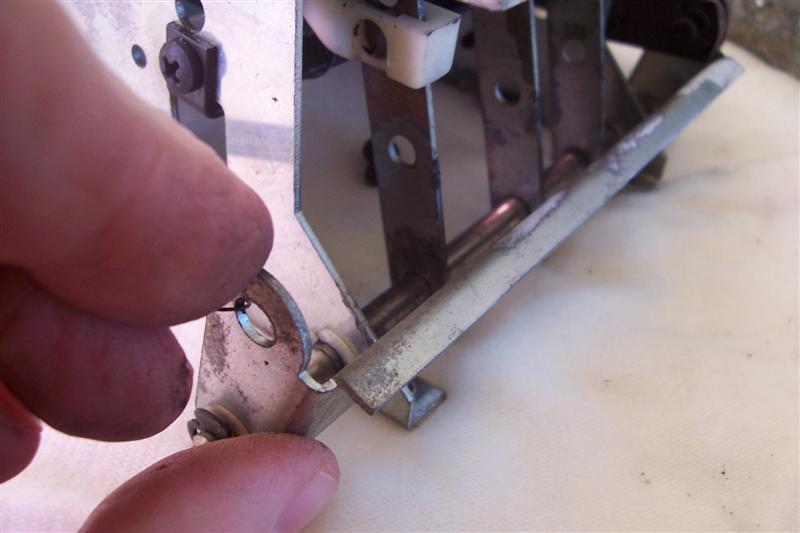

Ensuite il faut retirer délicatement le circlip (je dis « délicatement » car deux sont partis sous la commode, et un autre, je ne sais où :#): )

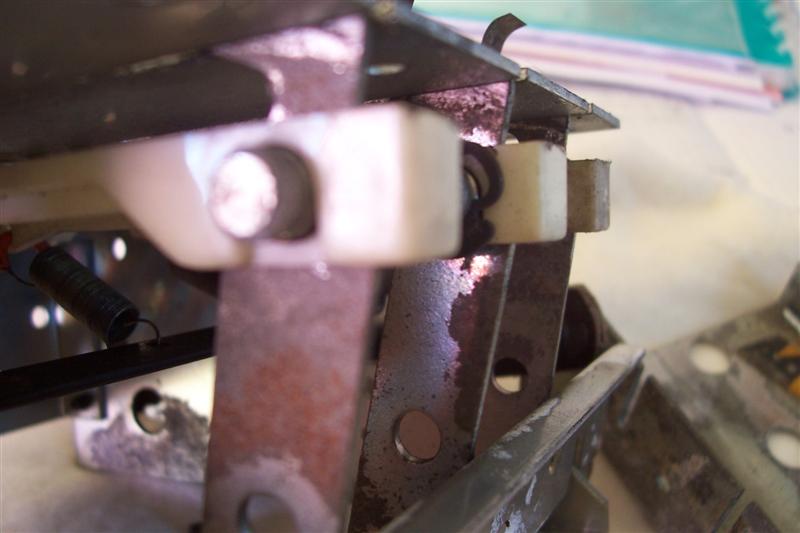

Une fois enlevé, on retire la goupille.

Pour libérer les targettes, il faut basculer cette partie tenue par mes gros doigts :

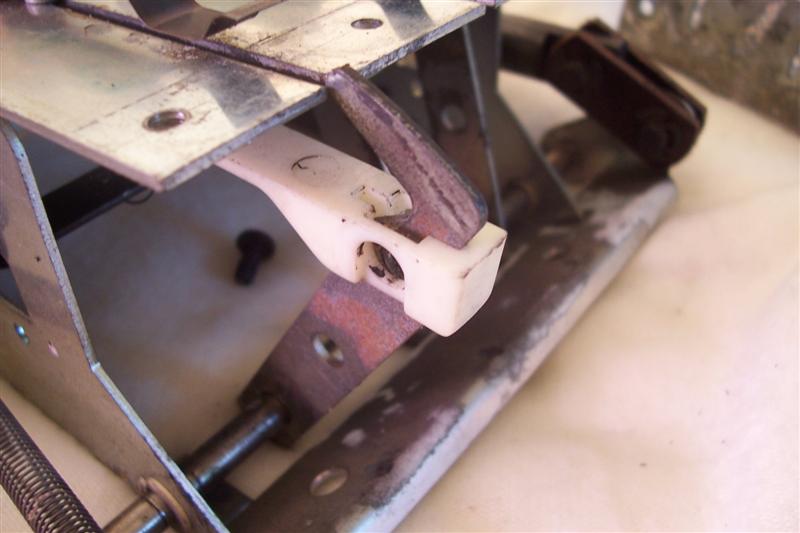

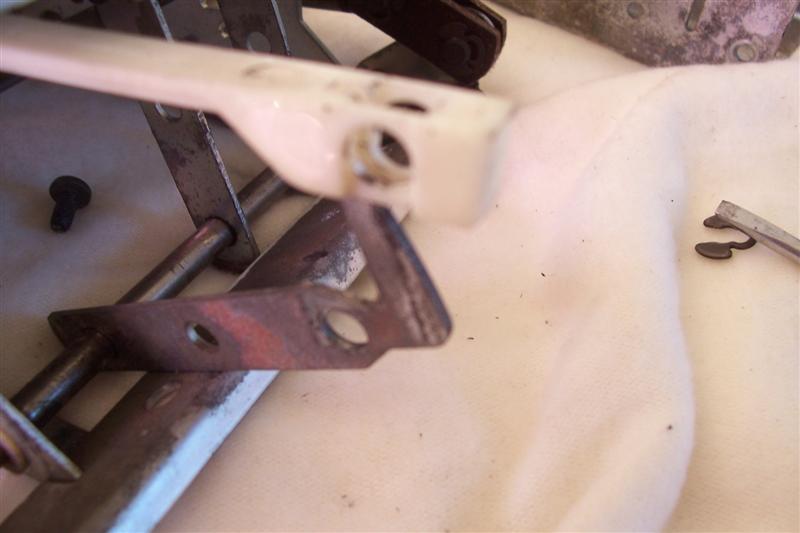

Voici les targettes ! On tire sur l’arrière. La targette se dégage facilement du «petit marteau»

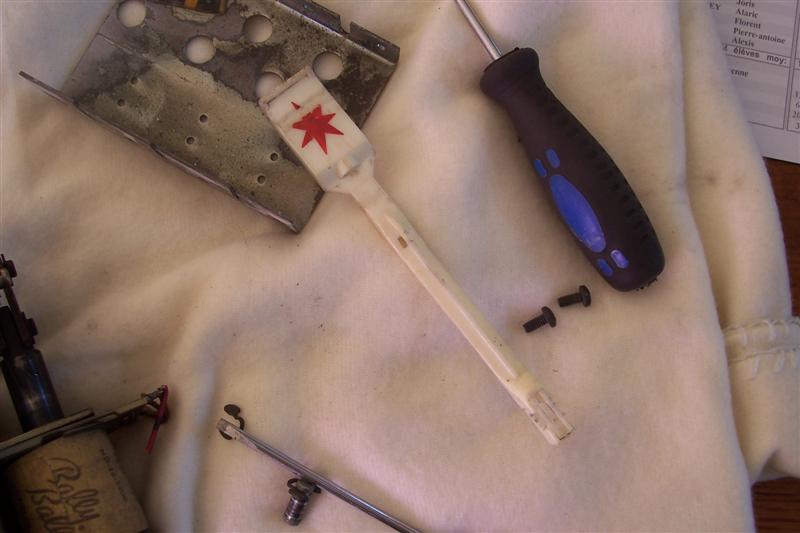

La voilà ! Devinette 2 : Appartient-elle au flipper de la devinette 1 ::x:

Pour le remontage, vous suivez les instructions de bas en haut.
Attention à bien remettre le plongeur dans le fourreau avant de revisser la plaque du fond (ça sent le vécu :-o: )

Voilà, j’espère que cela aidera certains à se lancer dans le démontage.

Régis :,):

Avatar du membre
nico193
Responsable rubrique
Dept: 44
Collec Perso: 5 flips
Rech/Achete: 0 flip
accepte les visites de sa Gameroom
Messages : 1300
Enregistré le : 30/12/2004
Niveau : Confirmé
Pro / revendeur : non
Localisation : Nantes
Contact :

Message par nico193 » mer. 21 01, 2009 22:14

Bel article, utile car ces drop targets sont galères à enlever (là aussi ça sent le vécu :s1: )

:x26:

Et pour le flip, je dirais un Flash Gordon ?

jfk
Dept: 000
Collec Perso: 1 flip
Rech/Achete: 5 flips

Message par jfk » jeu. 22 01, 2009 10:05

ok , bah je savais pas que c etait aussi complexe la fixation d une cible sur un bally :9):
elle risque pas de se sauver la cible ::)): .

:x26:

madvdo
Dept: 94
Collec Perso: 0 flip
Rech/Achete: 0 flip
accepte les visites de sa Gameroom
Messages : 298
Enregistré le : 15/04/2005
Pas vu depuis 1 an(s)
Niveau : Initié
Pro / revendeur : non
Localisation : cachan

Message par madvdo » jeu. 22 01, 2009 14:34

bien expliqué !!

Y a aussi la possibilité qu'une tige traverse toutes les targets au niveau des pieds et pas une simple clavette.
La différence est qu'il faut entièrement l'enlever.

Le plastique je dirais flash gordon aussi.

Les targets sont d'un star trek.

J'ai bon ?
Alias Max

Avatar du membre
medusa
Dept: 00
Rech/Achete: 0 flip
Messages : 2054
Enregistré le : 06/02/2005
Pas vu depuis 6 an(s)
Niveau : Débutant
Pro / revendeur : non
Localisation : luxembourg

Message par medusa » jeu. 22 01, 2009 14:49

petit conseil supplémentaire lors d'un démontage complet - toujours vérifier l'endroit de la target où est fixée le ressort, souvent cassé, mais pas toujours visible - cela permet d'éviter de devoir s'y remettre 2 semaines aprÈs le remotnage complet... :D:

Avatar du membre
Rage
Dept: 47
Collec Perso: 9 flips
Rech/Achete: 0 flip
Messages : 1814
Enregistré le : 15/01/2007
Niveau : Initié
Pro / revendeur : non
Localisation : Lot-et-Garonne

Message par Rage » jeu. 22 01, 2009 18:35

Pour les participants aux devinettes : le plastique est bien celui d'un Flash Gordon :x24: . D'ailleurs le bloc provient de ce flipper.

Par contre pour les targettes, je ne sais pas. Sur IPDB, celles du Star Trek sont en forme de cible.

Merci pour vos avis pour mon premier article dans cette catégorie :-%:

Régis :,):

Avatar du membre
medusa
Dept: 00
Rech/Achete: 0 flip
Messages : 2054
Enregistré le : 06/02/2005
Pas vu depuis 6 an(s)
Niveau : Débutant
Pro / revendeur : non
Localisation : luxembourg

Message par medusa » ven. 23 01, 2009 14:44

les drop targets blanches avec étoile rouge sont des pièces rechange qu'on trouve sur le marché
