'300' ou 'top score', la modif du special !

Message par kangourou » sam. 24 10, 2009 11:59

Afin de compléter l’excellent article de Jean Luc Therville, concernant l’obtention du SPECIAL sur le SUPER SOCCER, le but de cet article est d’apporter les éléments de modification du 300 ou du TOP SCORE concernant cette amélioration.
http://www.flipjuke.fr/super-soccer-mod ... 35661.html

Je ne vais pas refaire la démonstration de Jean Luc, mais simplement expliquer les modifications spécifiques au 300.

1/ Schéma d’origine du 300

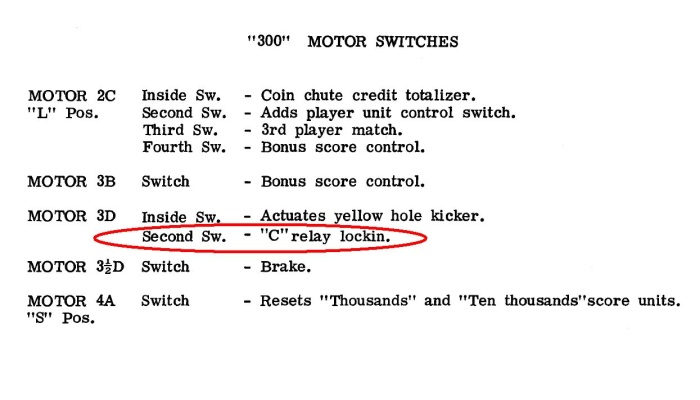

Le relais C se désactive par le biais du contact moteur 1C, à chaque rotation d’un tiers de tour du moteur.


2/ Tout comme sur la modification du SUPER SOCCER, Il suffit d’ajouter un empilage sur le moteur, en position 3D - second switch.
Ce nouveau contact est un contact NF (normalement fermé).

3/ J’ai pris soin d’effectuer la modification avec du fil de couleur bleue pour une meilleure visibilité des photos.
Relier la 1ère partie de ce nouveau contact à la borne du contact moteur 2B - second switch (double fil rouge et jaune).

et la 2ème partie au contact C du relais C, en ayant pris soin de déconnecter le fil arrivant à ce contact (fil violet et blanc).


Relais C avant modification :

RELAIS C après modification :

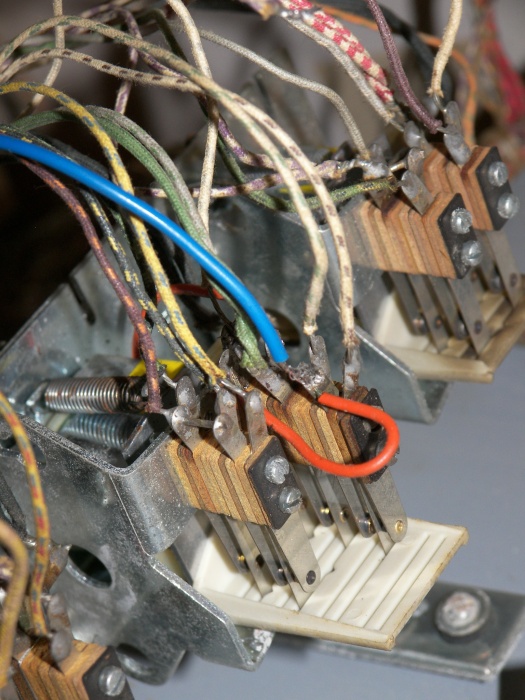

Comme le fil bleu est relié du moteur jusqu’au plateau de jeu, j’ai récupéré une pinule qui s’insère dans l’emplacement libre de la broche femelle de l’alimentation du moteur, permettant ainsi de désolidariser la planche de fond du plateau de jeu.

Vue d’ensemble de la modification


Cette modification apporte certes, un réel avantage, mais le SPECIAL reste toutefois difficile à obtenir à partir du flipper de gauche pour atteindre la cible du haut à droite.

J’ai apporté une variante en rajoutant un contact à la cible de gauche, apportant ainsi la possibilité d’obtenir le SPECIAL par le flipper de droite.

Ces 2 modifications sont représentées sur le schéma suivant.



Voilà, maintenant à vous de jouer
Un bon méca qui crépite, y'a que çà de vrai !

https://www.facebook.com/kangourou.flipper
http://www.collectionneursdeflippers.com/kangourou
