Bonjour,

Le néon de mon Cirqus Voltaire fonctionne mal, il ne s'allume qu'à moitié.

Pour essayer de cerner le problème, j'ai réalisé les tests suivants :

1) Mesure de la tension qui arrive au transfo du néon.
Résultat : J'observe une tension qui oscille entre 0 et 12,5 volts.

2) Allumage "manuel" du néon en le reliant à la masse (fil rouge du transfo relié au connecteur 12,5v et fil noir relié au side rail).
Résultat : Le néon s'allume complètement

Comment interprétez vous ces résultats ?

Le deuxième test semble exclure l'hypothèse d'un problème du tube.
Est ce un problème de transfo ? un problème de la carte driver ? Les deux ?

Merci d'avance

fatchoumakou a écrit :Le néon de mon Cirqus Voltaire fonctionne mal, il ne s'allume qu'à moitié.

Pour essayer de cerner le problème, j'ai réalisé les tests suivants :

1) Mesure de la tension qui arrive au transfo du néon.
Résultat : J'observe une tension qui oscille entre 0 et 12,5 volts.

C'est normal. Le néon n'est pas simplement allumé ou éteint, il est commandé par la CPU en variateur par découpage de l'alimentation pour faire varier sa luminosité.
Tu devrais observer parfois un clignotement, parfois un allumage/extinction progressif du néon.
Ce n'est pas ce que tu observes en Attract Mode ?

fatchoumakou a écrit :2) Allumage "manuel" du néon en le reliant à la masse (fil rouge du transfo relié au connecteur 12,5v et fil noir relié au side rail).
Résultat : Le néon s'allume complètement

Comment interprétez vous ces résultats ?

Normal également puisque tu bypass le variateur.

fatchoumakou a écrit :Est ce un problème de transfo ? un problème de la carte driver ? Les deux ?

Aucun problème de néon ou de transfo d'après tes observations.
Si problème il y a (?), il vient de la commande et donc sur la Power Driver Board.
2 CI sont concernés, fait une recherche le sujet à déjà été traité.

marcmame a écrit :

fatchoumakou a écrit :Le néon de mon Cirqus Voltaire fonctionne mal, il ne s'allume qu'à moitié.

Pour essayer de cerner le problème, j'ai réalisé les tests suivants :

1) Mesure de la tension qui arrive au transfo du néon.
Résultat : J'observe une tension qui oscille entre 0 et 12,5 volts.

C'est normal. Le néon n'est pas simplement allumé ou éteint, il est commandé par la CPU en variateur par découpage de l'alimentation pour faire varier sa luminosité.
Tu devrais observer parfois un clignotement, parfois un allumage/extinction progressif du néon.
Ce n'est pas ce que tu observes en Attract Mode ?

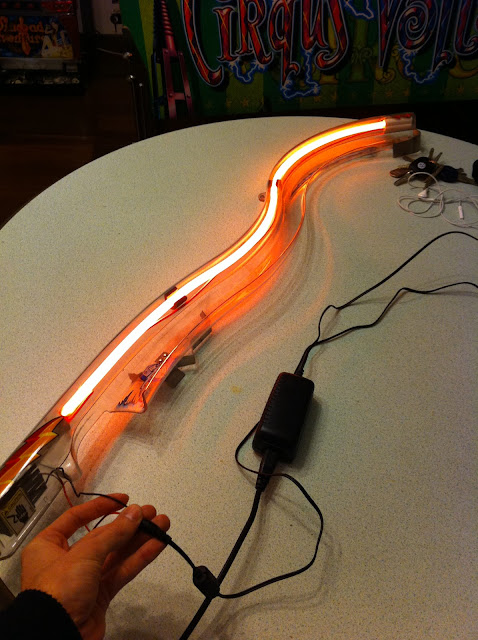

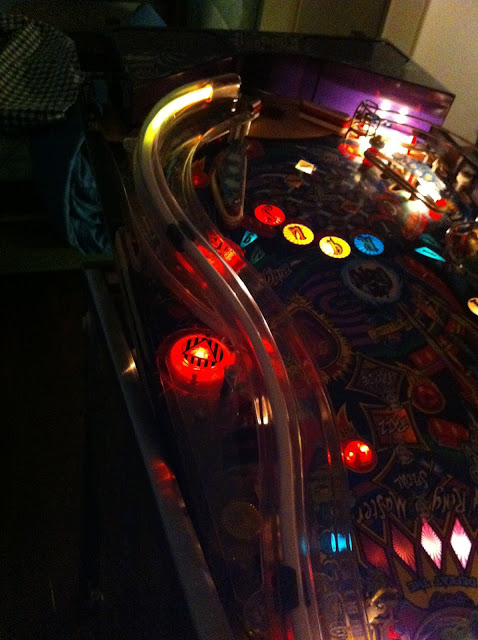

Oui, en attract mode j'observe bien un allumage/extinction progressif du néon et je suis conscient que c'est normal. Mais le problème c'est que lorsque le néon est en phase "allumée", il ne s'éclaire pas complètement. Il est comme ça :

marcmame a écrit :

fatchoumakou a écrit :2) Allumage "manuel" du néon en le reliant à la masse (fil rouge du transfo relié au connecteur 12,5v et fil noir relié au side rail).
Résultat : Le néon s'allume complètement

Comment interprétez vous ces résultats ?

Normal également puisque tu bypass le variateur.

Cet après midi j'ai refait ce test, et finalement le néon se s'éclaire qu'à moitié même en "bypassant" le variateur.

Par contre j'ai fait un autre test : J'ai branché le néon sur le transfo 12v de mon modem internet et dans ce cas le néon s'allume complètement.
Mais je pense que ce transfo fournit un ampérage plus important que celui fournit par la carte driver du Cirqus Voltaire.


Ces informations complémentaires confirment-elles ta suspicion sur la carte driver ? Ou penses tu que le transfo du néon peut aussi être en cause ?

je me permet de me greffer sur ton post
puisque j'ai aussi un probleme avec le sabre de mon star wars episode1 et que apparement c'est le meme fonctionnement

question 1: avez vous les reference du transfo des neons
enfin plus sa nomenclature exactement
tension d'entre et de sortie ainsi que l'amperage

question 2: vu que tu as branché ton neon sur un autre transfo (celui de ta box) ne serai t'il pas possible de "deporte" celui ci pour le mette dans la caisse?

( je crois que sur le star wars c'est du tou ou rien pas d'intensite lumineuse) enfin je dis ca je dis rien ,il n'a jamais fonctionné

merci d'avance

nicogoy a écrit : question 1: avez vous les reference du transfo des neons
enfin plus sa nomenclature exactement
tension d'entre et de sortie ainsi que l'amperage

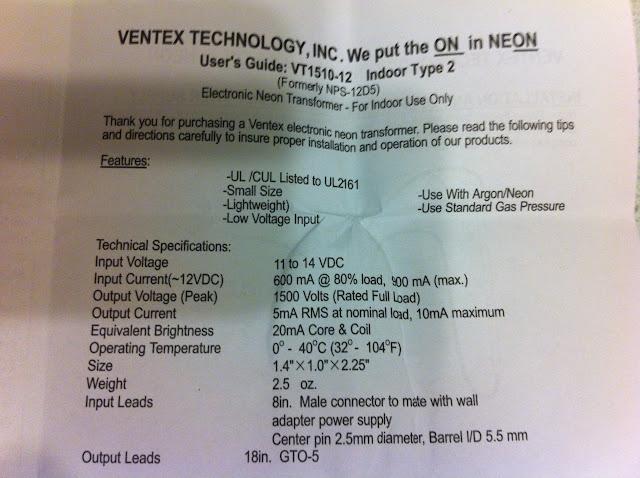

Oui, j'ai les spécifications du transfo des néons car j'en ai acheté un neuf

fatchoumakou a écrit :Ces informations complémentaires confirment-elles ta suspicion sur la carte driver ? Ou penses tu que le transfo du néon peut aussi être en cause ?

Non. D'après tes nouveaux éléments et tes tests, je pencherais maintenant plutôt pour un transfo fatigué en bout de course.
C'est très courant, le modèle d'origine de transfo finit par lacher au bout de quelques années.

La PowerDriver ne semble pas en cause, en tout cas pour sa partie commande.

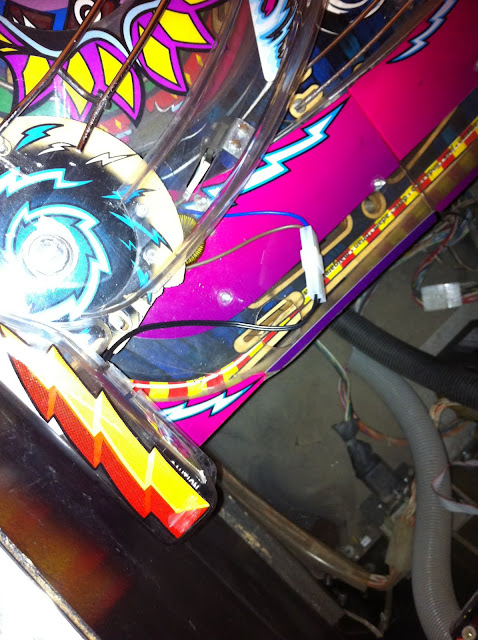

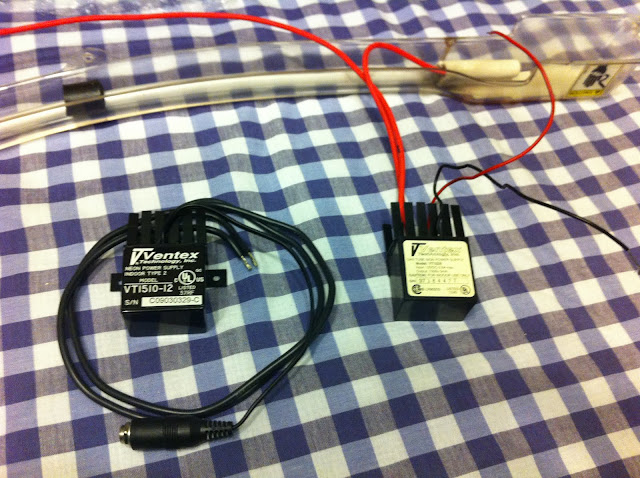

Tu dis avoir acheté un transfo tout neuf mais d'après tes photos on dirait bien que le transfo installé est celui d'origine. Est ce que c'est le nouveau transfo qui est installé ou non ?

ok merci
donc si je comprend bien tu as remplacer ton alim de carte par le transfo de ta box et non pas le transfo du neon?
me trompe-je?

marcmame a écrit : Tu dis avoir acheté un transfo tout neuf mais d'après tes photos on dirait bien que le transfo installé est celui d'origine. Est ce que c'est le nouveau transfo qui est installé ou non ?

Non je n'ai pas encore installé mon transfo neuf. Je vais le faire aujourd'hui (si j'arrive à enlever ces foutus rivets ).
Je pense aussi que le transfo d'origine est fatigué.

nicogoy a écrit :ok merci
donc si je comprend bien tu as remplacer ton alim de carte par le transfo de ta box et non pas le transfo du neon?
me trompe-je?

Oui, c'est ça. J'ai branché le transfo de ma box sur le transfo du néon.

C'est bon, j'ai pu installer mon nouveau transfo mais de nouveaux problèmes sont apparus ...

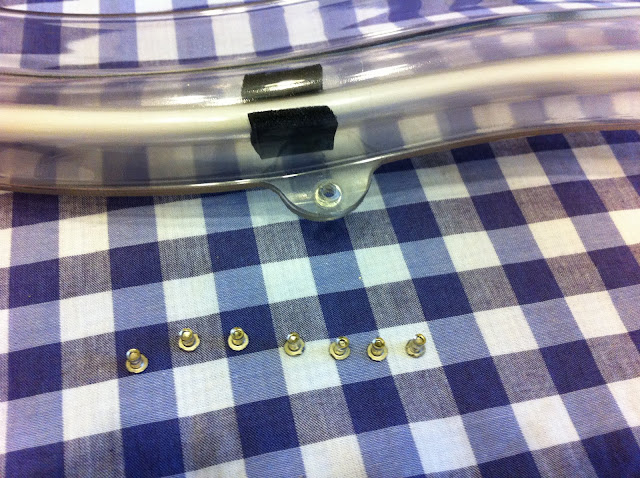

La première étape a consisté à enlever les rivets de la rampe. Pour ça j'ai utilisé un perceuse et une mèche de 6mm. La bonne technique est de ronger la rondelle derrière le rivet.
Cette étape est la plus pénible : c'est hyper long, et puis il ne faut pas trop insister sur un rivet sinon il a tendance à chauffer et s'enfoncer dans le plastique de la rampe. Il faut travailler 2 ou 3 minute par rivet et passer au suivant de façon à le laisser refroidir. Petit conseil : Commencer par vous exercer sur les deux rivets du fonds qui sont les moins visibles. Comme ça, même si vous faites une bêtise cela ne se verra pas trop.


Et venu ensuite le moment de brancher le nouveau transfo :

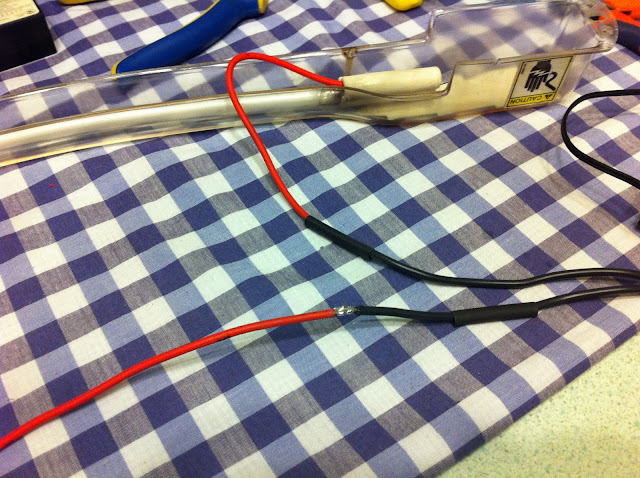

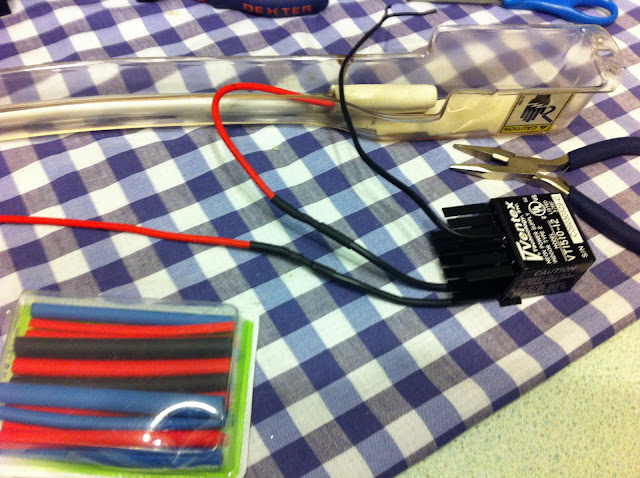

Soudage puis isolation avec des gaines rétractables :



Puis j'ai installé un connecteur molex sur l'entrée du transfo. Ceci de façon à le relier proprement aux fils sous le plateau.


Le moment est venu de mettre le flipper sous tension.

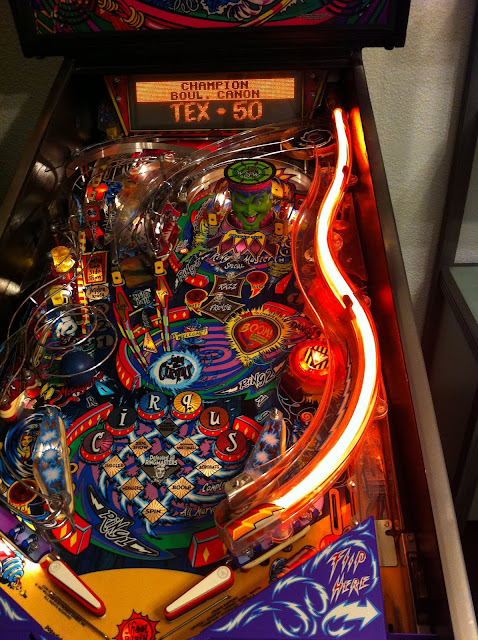

Dans un premier temps, je me suis réjoui de voir le néon s'éclairer complétement. Mais ma satisfaction fut de courte durée
car je me suis rendu compte que le néon restait tout le temps éclairé (même en attract mode ) ce qui veut dire que la
la commande de variation de luminosité ne fonctionne plus sur la carte driver. J'ai du endommagé cette partie en manipulant les
fils arrivant aux néons. Peut être que les fils se sont touchés alors que le flip était sous tension. Bref, me voilà contraint de changer
les circuits imprimés de commande du néon. Pouvez vous me confirmer que ces composants sont :
- U3 (composant ULN2803)
- U4 (composant 74LS374)
Est-il indispensable de remplacer le U4 ?

change l'uln2803.
